MS3102E-22-14P Разъём Amphenol серии MS, 19 контактов, вилка на блок, тип 22, резьбовой

Артикул: MS3102E-22-14P

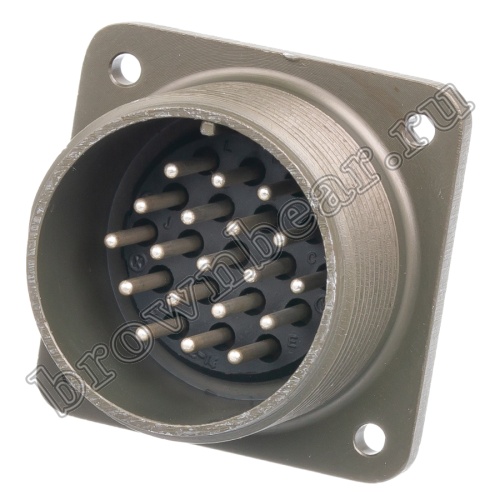

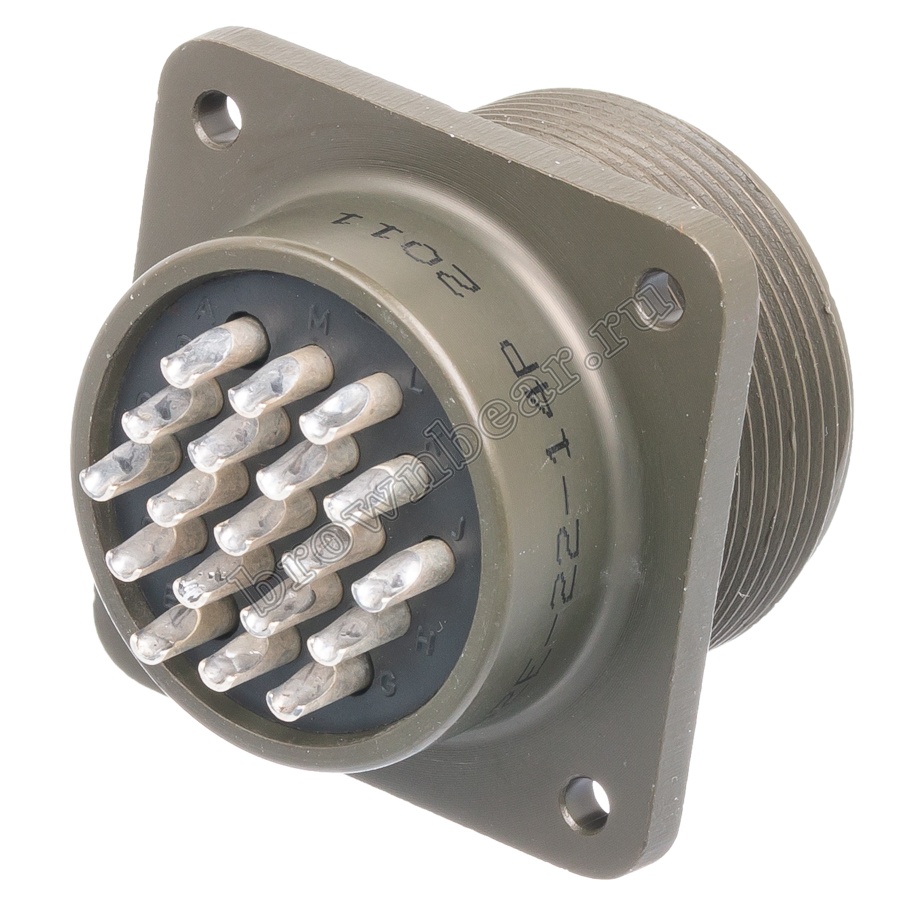

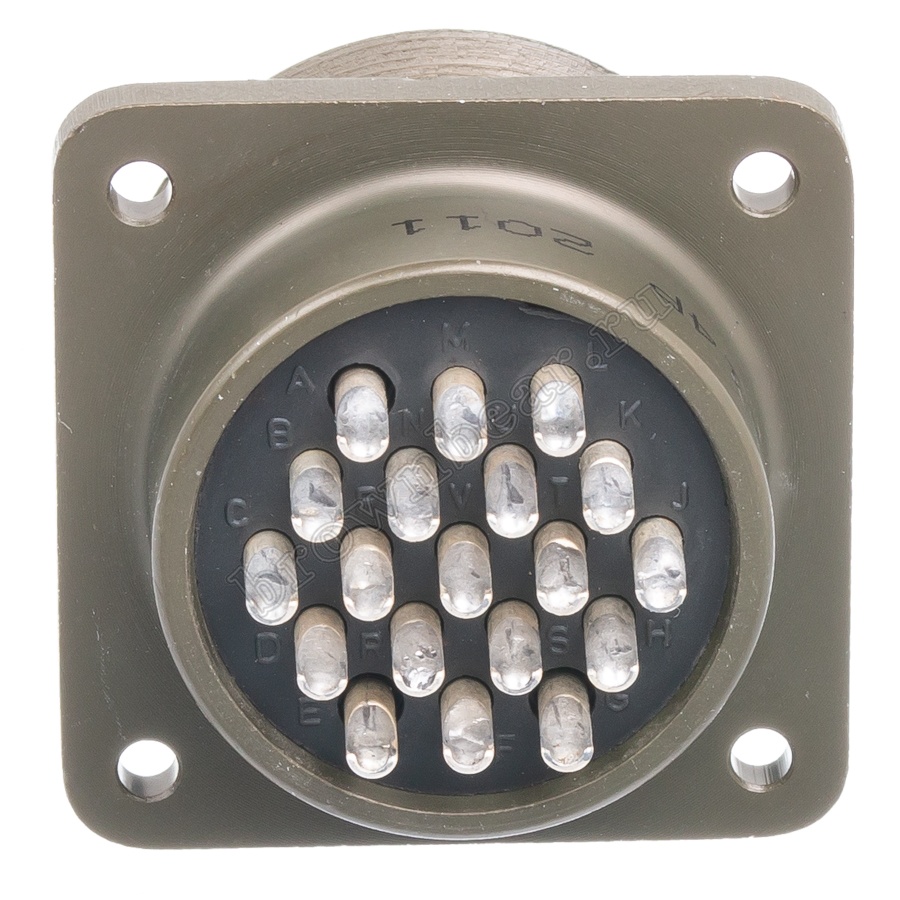

Разъём Amphenol серии MS, 19 контактов, вилка на блок, тип 22, резьбовой MS3102E-22-14P

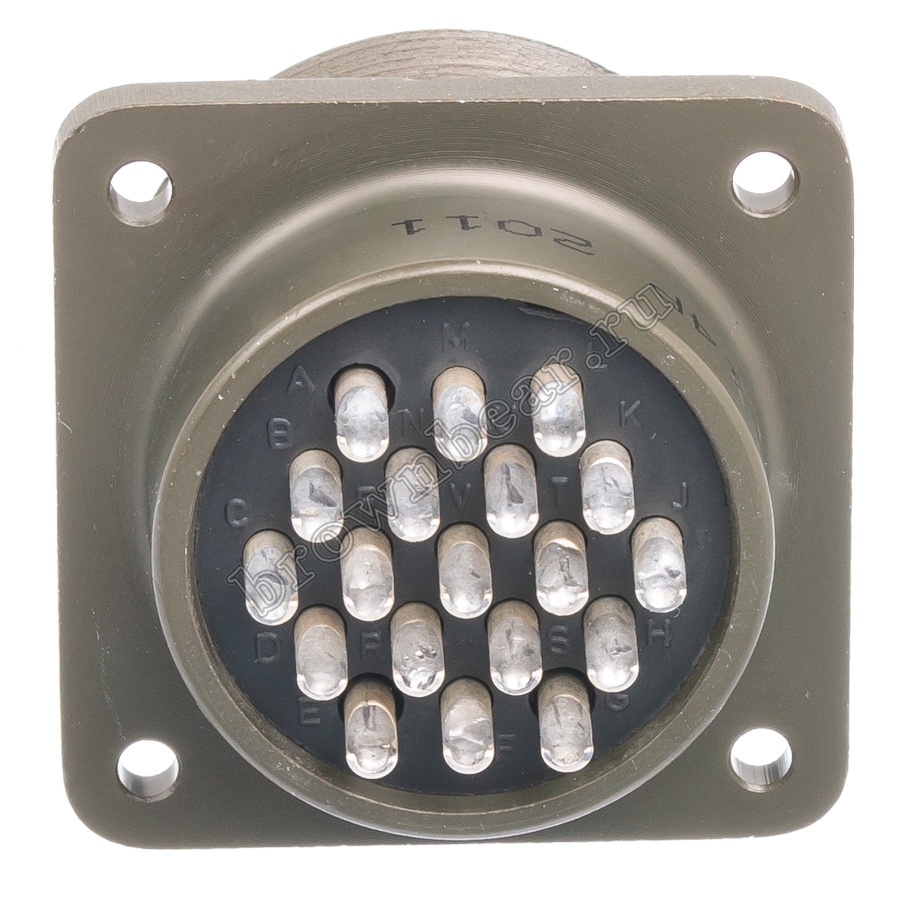

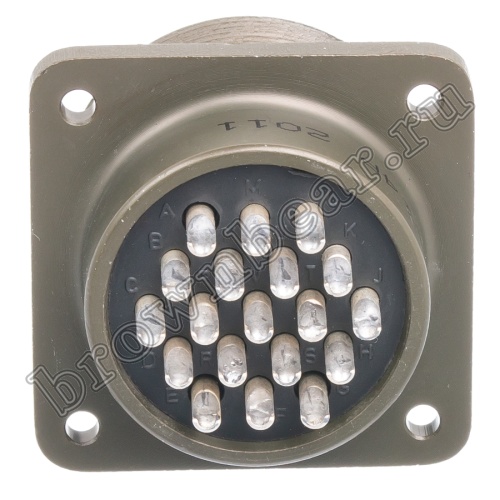

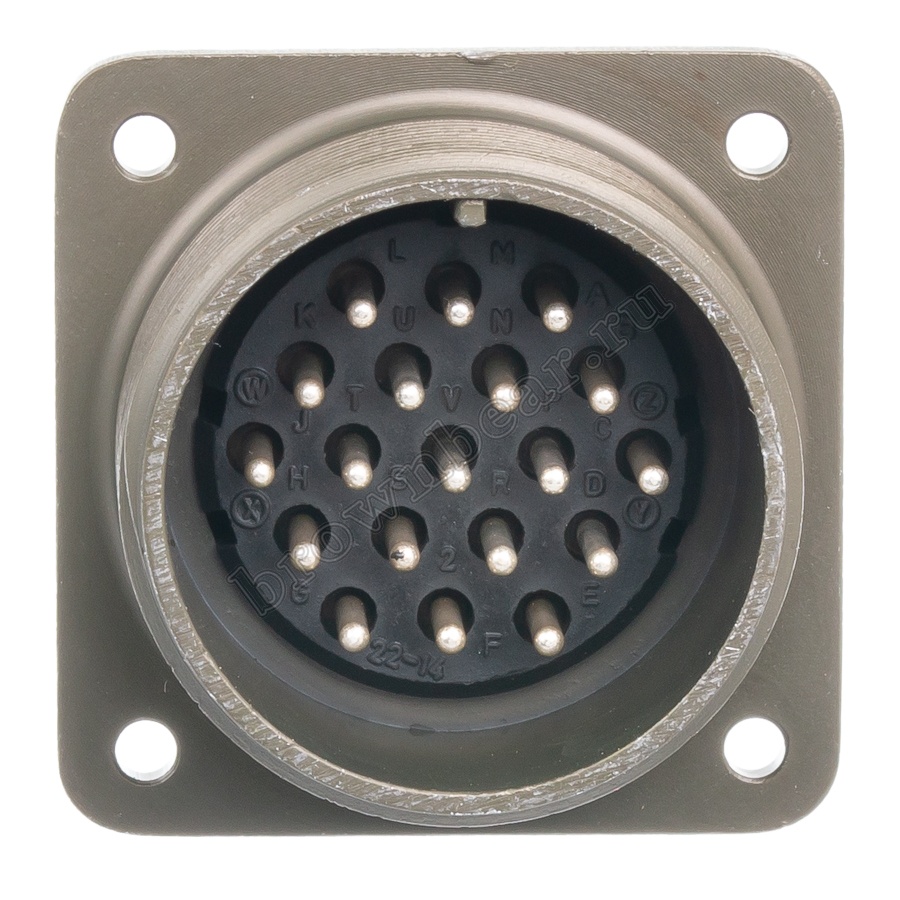

Разъём Amphenol серии MS, 19 контактов, вилка на блок, тип 22, резьбовой MS3102E-22-14P фото 2

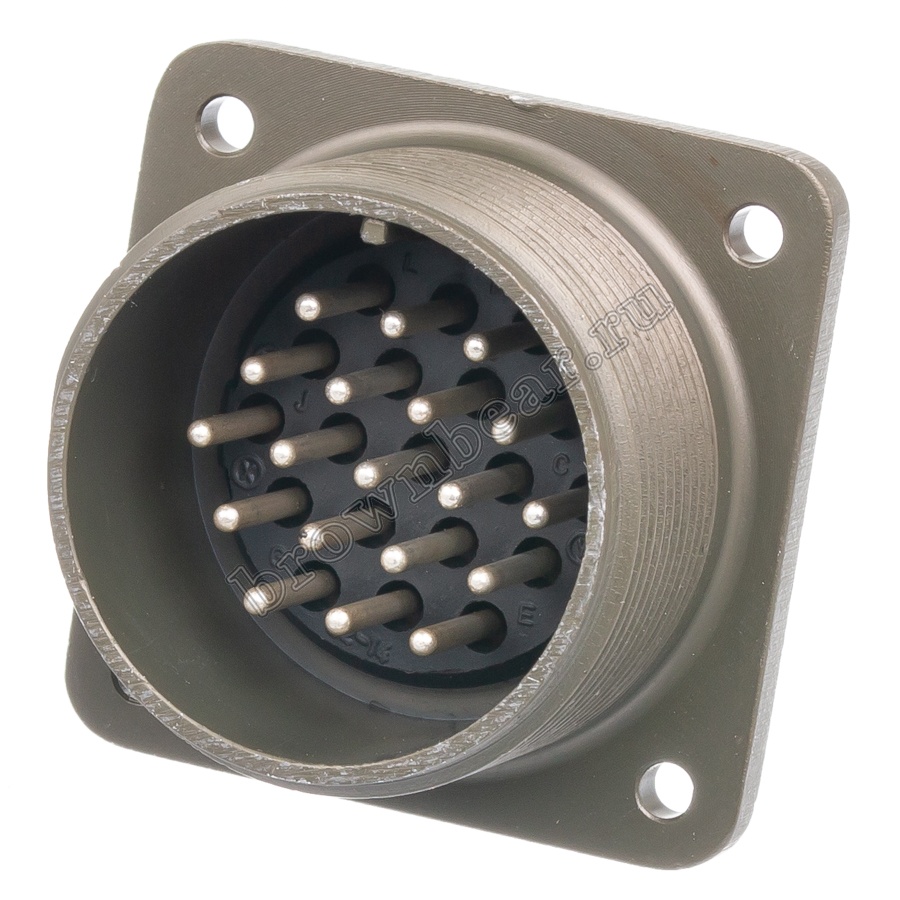

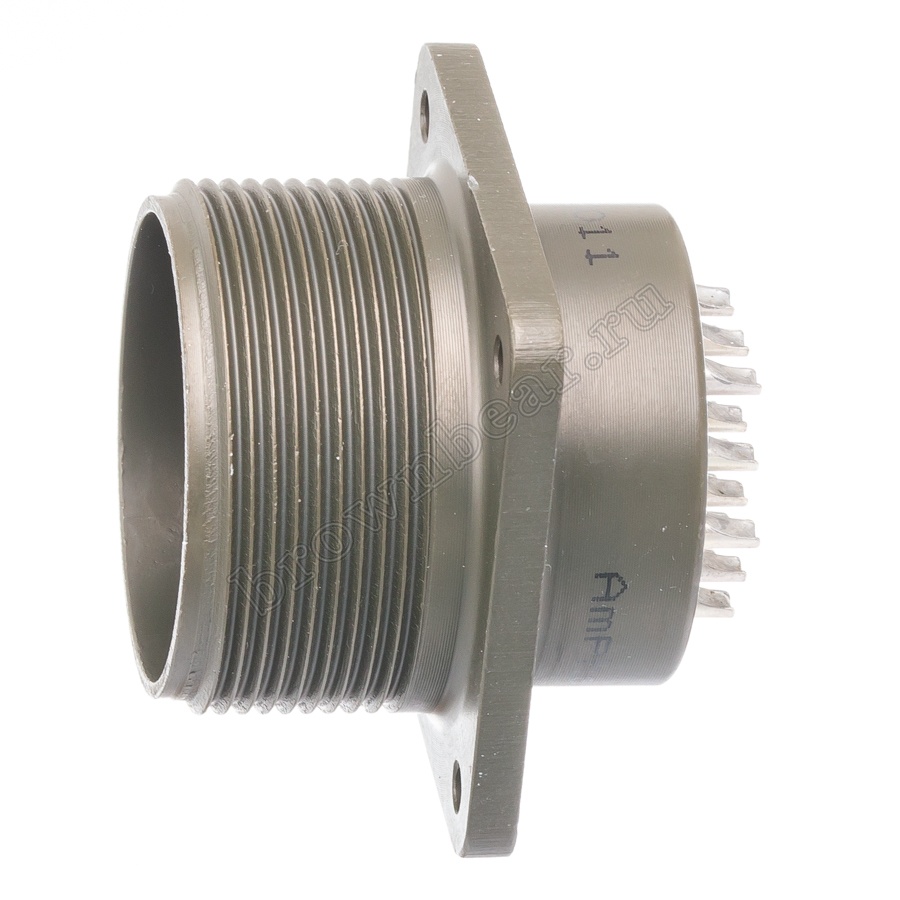

Разъём Amphenol серии MS, 19 контактов, вилка на блок, тип 22, резьбовой MS3102E-22-14P фото 3

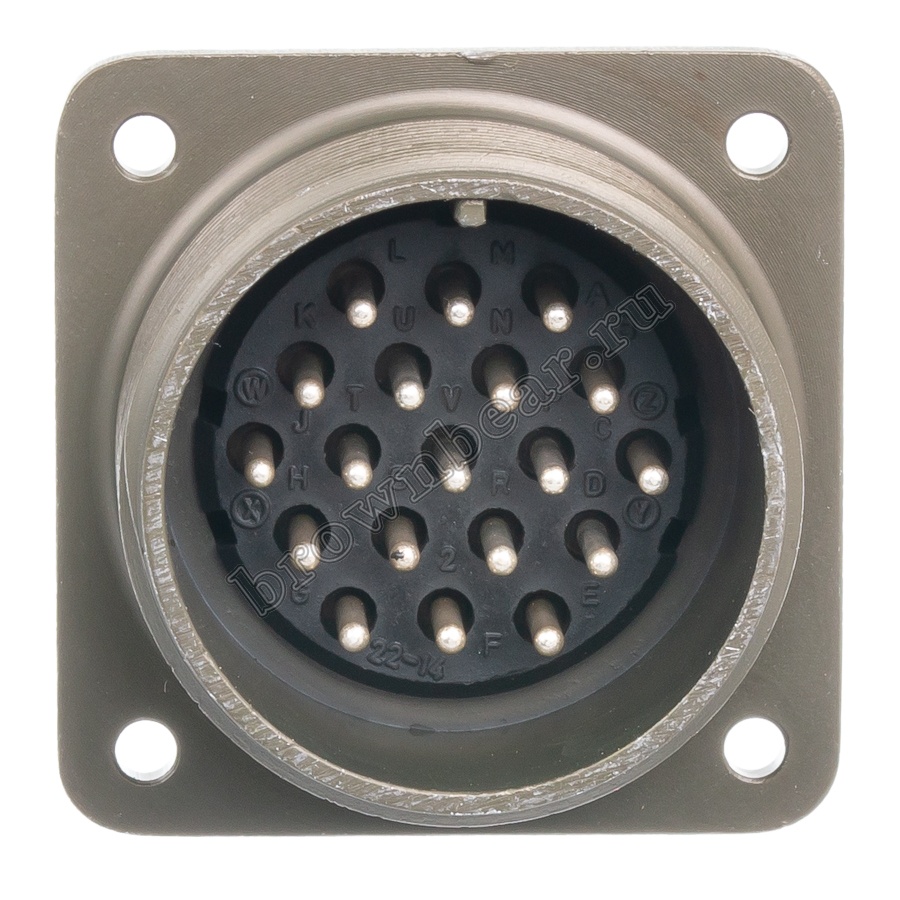

Разъём Amphenol серии MS, 19 контактов, вилка на блок, тип 22, резьбовой MS3102E-22-14P фото 4

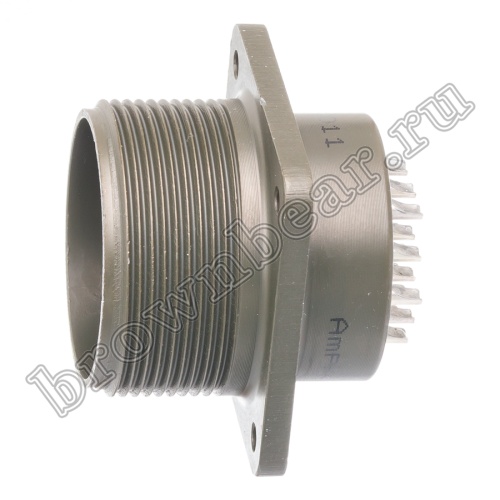

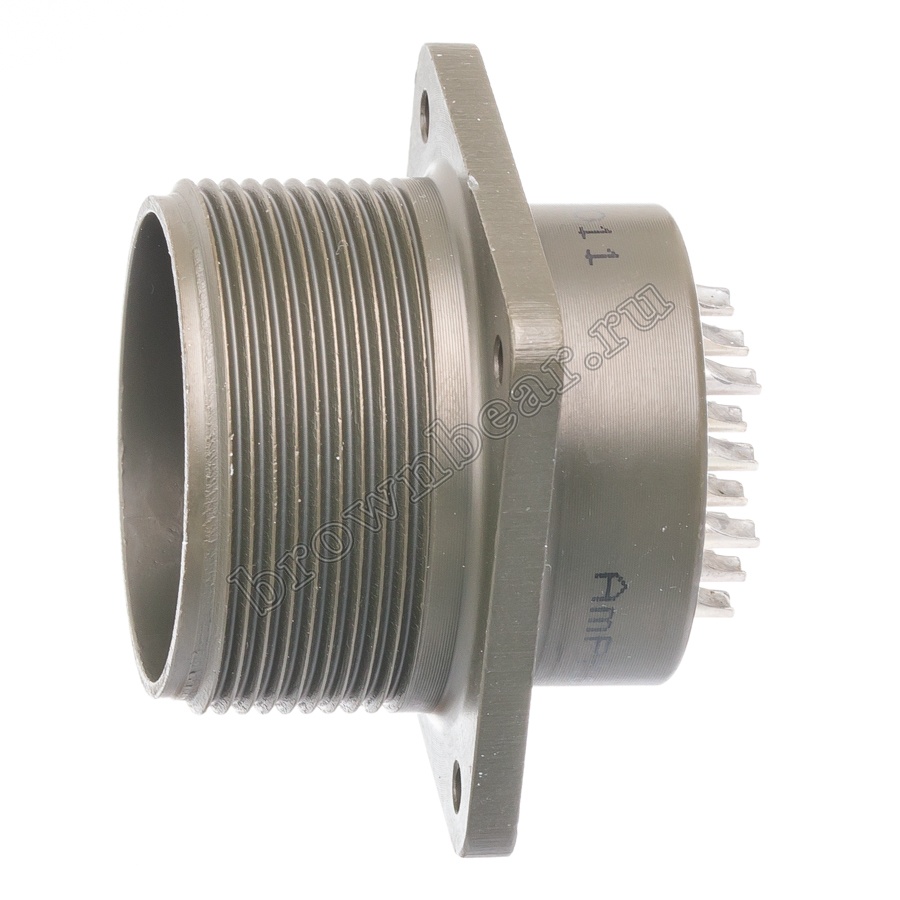

Разъём Amphenol серии MS, 19 контактов, вилка на блок, тип 22, резьбовой MS3102E-22-14P фото 5

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Артикул товара

MS3102E-22-14P

Код

295-217

Количество контактов

Материал контактов

латунь, покрытая серебром

Материал корпуса

цинковый сплав, кадмиевое покрытие

Материал изолятора

неопрен UL94 V-0

Тип соединения

резьбовое

Промышленный резьбовой разъём Амфенол стандарта MIL-C-5015, 19 контактов вилка, для монтажа на блок.

Описание товара

Промышленные разъёмы Amphenol серии MS изготавливаются по стандарту MIL-C-5015 и соответствуют требованиям JSS50812, предназначены для работы в суровых климатических условиях на транспорте, в судовом оборудовании и промышленных установках. Высокая герметичность обеспечивается конструкцией разъёма, а также применением герметизирующих прокладок и втулок. Корпус разъёма изготовлен из высокопрочного цинкового сплава с кадмиевым покрытием оливкового цвета. Одношпоночная поляризация корпуса позволяет избежать ошибки при подключении ответной части. Контакты из фосфористой бронзы с серебряным покрытием снижают потери при передаче питания и управляющих сигналов.
Круглые разъемы MS выдерживают высокие механические и вибрационные нагрузки, а также до 500 циклов соединения.

Характеристики

Производитель	Amphenol
Артикул товара	MS3102E-22-14P
Код	295-217
Разъём	MS
Тип контактов	вилка
Количество контактов	19
Способ монтажа	на блок
Материал контактов	латунь, покрытая серебром
Материал корпуса	цинковый сплав, кадмиевое покрытие
Материал изолятора	неопрен UL94 V-0
Ресурс	500 циклов
Допустимые температуры	от -55 до 125 °C
Герметичность	IP67
Условный размер корпуса	22
Сочетание контактов	14
Патрубок	прямой
Сертификат (декларация)	https://pub.fsa.gov.ru/rds/declaration/view/21508654/common
Код ТН ВЭД	8536699008
Вес, кг	0.061
Тип соединения	резьбовое
Артикулы изделия	MS3102E2214P

Схема изделия

Тип разъема	A, дюймы	К, мм	L, мм	М, мм	N, мм	R, мм	S, мм
10SL	5/8-24 UNEF	1.98	30.18	13.89	15.87	18.25	25.68
12S	3/4-20 UNEF	1.98	30.18	14.28	17.46	20.64	28.04
12	3/4-20 UNEF	1.98	41.28	19.05	17.46	20.64	28.04
14S	7/8-20 UNEF	1.98	30.18	14.28	19.05	23.02	30.43
14	7/8-20 UNEF	1.98	41.28	19.05	19.05	23.02	30.43
16S	1-20 UNEF	1.98	30.18	14.28	22.22	24.61	32.82
16	1-20 UNEF	3.17	41.28	19.05	22.22	24.61	32.82
18	1 1/8-18 UNEF	3.17	49.28	19.05	25.40	26.99	35.08
20	1 1/4-18 UNEF	3.17	49.28	19.05	28.57	29.37	38.38
22	1 3/8-18 UNEF	3.17	49.28	19.05	31.75	31.75	41.55
24	1 1/2-18 UNEF	3.17	49.28	20.64	34.92	34.92	44.73
28	1 3/4-18 UNS	3.17	49.28	20.64	41.27	39.69	51.08
32	2-18 UNS	3.17	49.28	22.22	48.26	44.45	57.15
36	2 1/4-16 UN	3.17	49.28	22.22	53.97	49.21	63.78
40	2 1/2-16 UN	3.45	49.28	22.22	58.25	55.58	69.85
