MS3101E-14S-5S Разъём Amphenol серии MS, 5 контактов, розетка на кабель, тип 14S, наружная резьба

Артикул: MS3101E-14S-5S

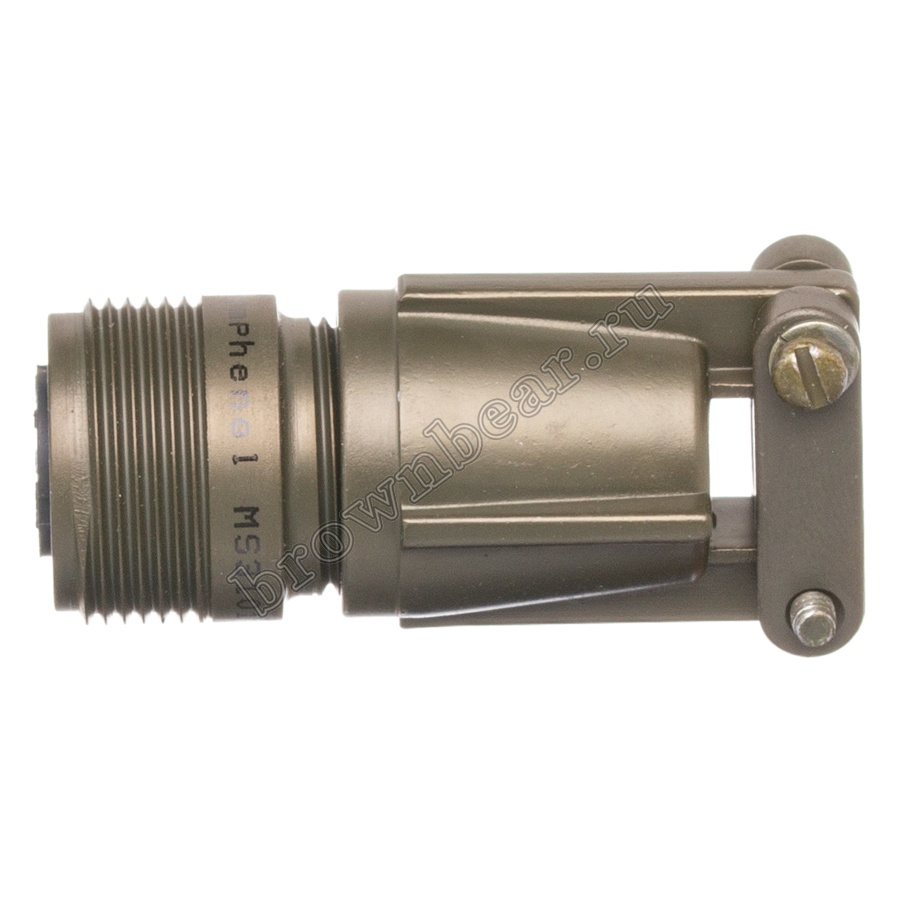

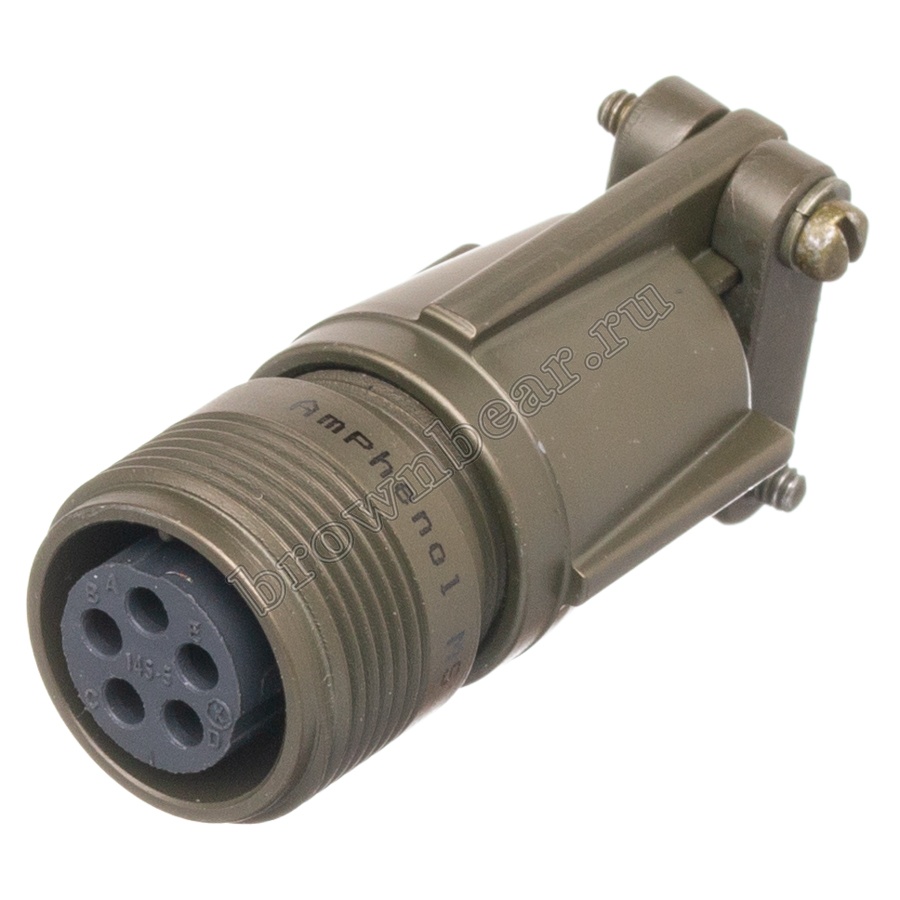

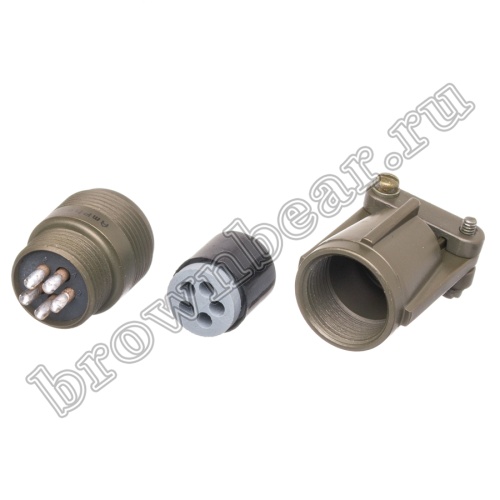

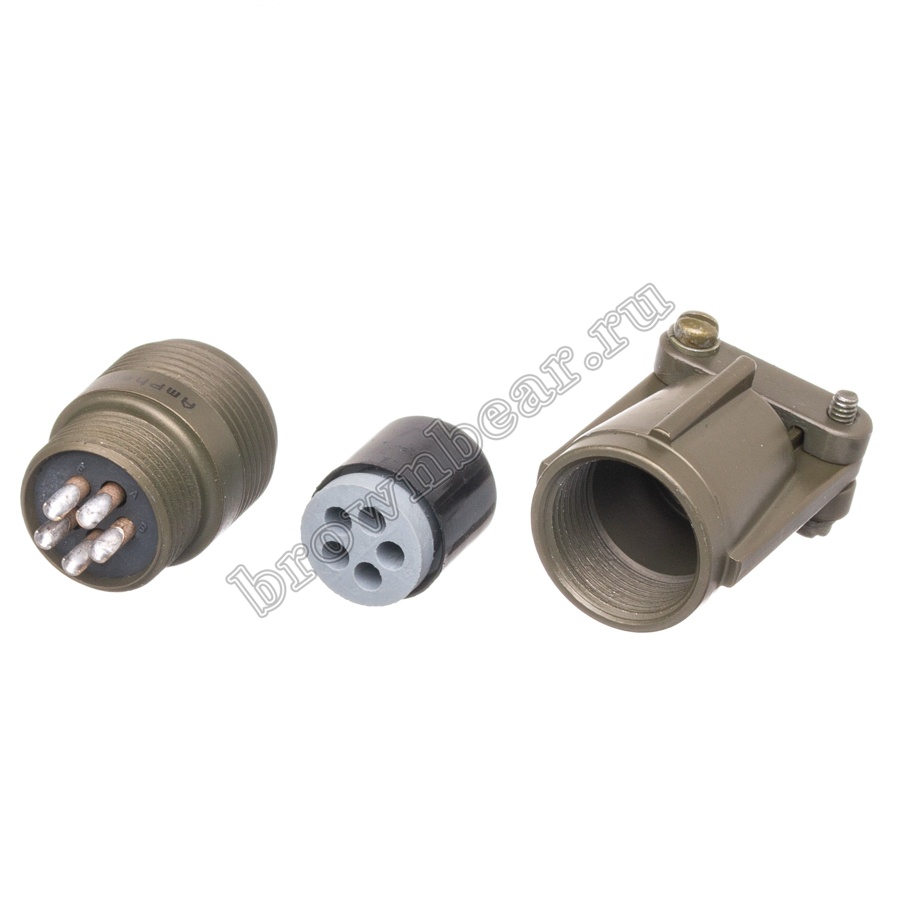

Разъём Amphenol серии MS, 5 контактов, розетка на кабель, тип 14S, наружная резьба MS3101E-14S-5S

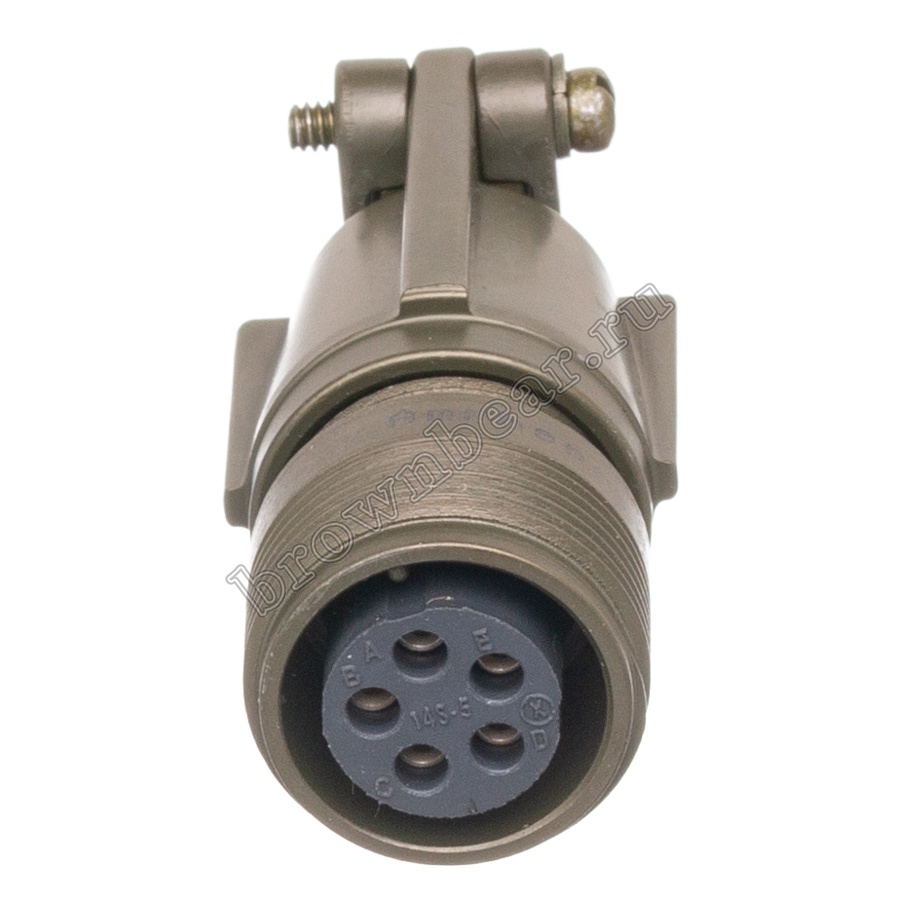

Разъём Amphenol серии MS, 5 контактов, розетка на кабель, тип 14S, наружная резьба MS3101E-14S-5S фото 2

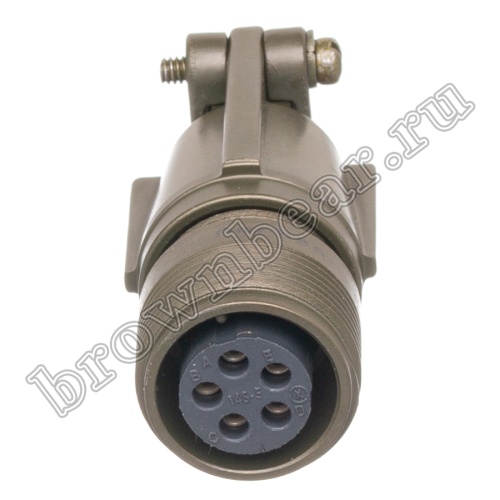

Разъём Amphenol серии MS, 5 контактов, розетка на кабель, тип 14S, наружная резьба MS3101E-14S-5S фото 3

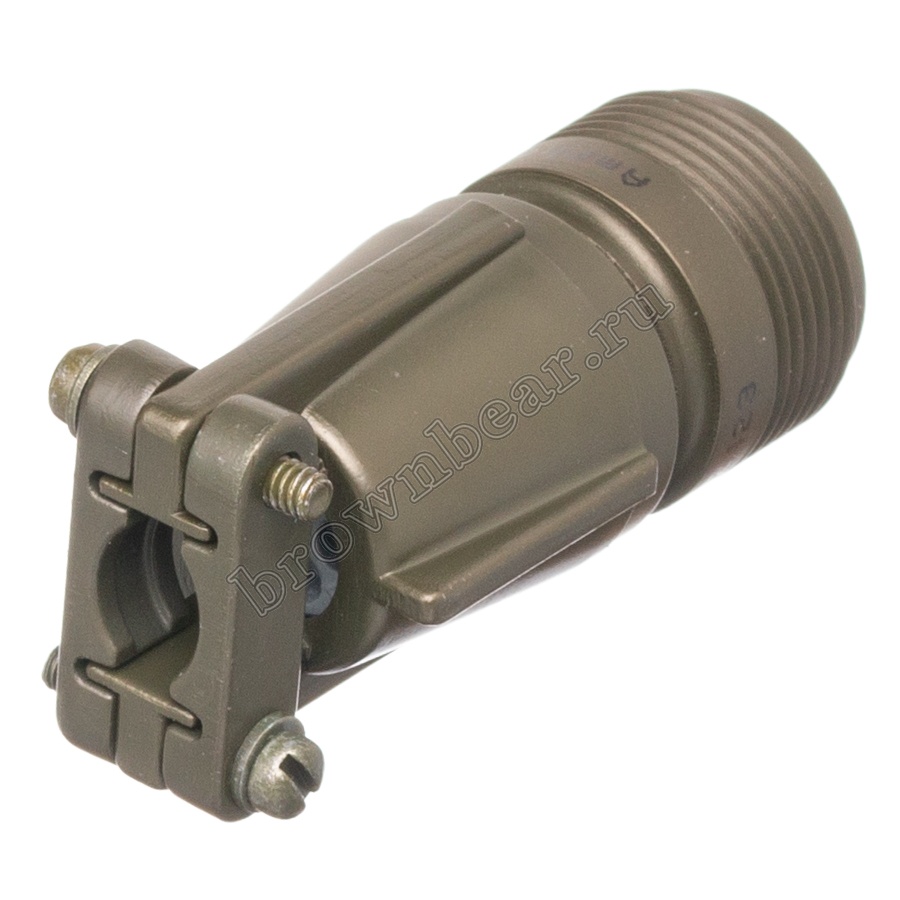

Разъём Amphenol серии MS, 5 контактов, розетка на кабель, тип 14S, наружная резьба MS3101E-14S-5S фото 4

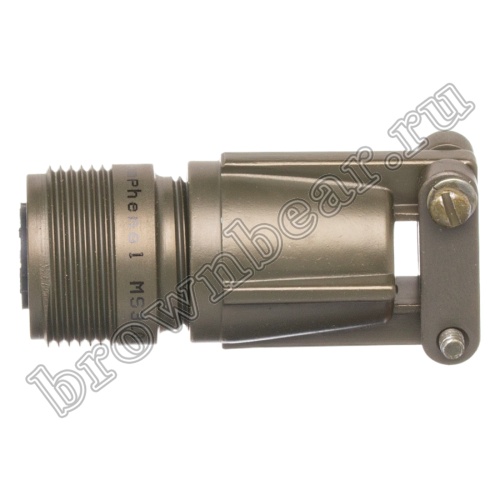

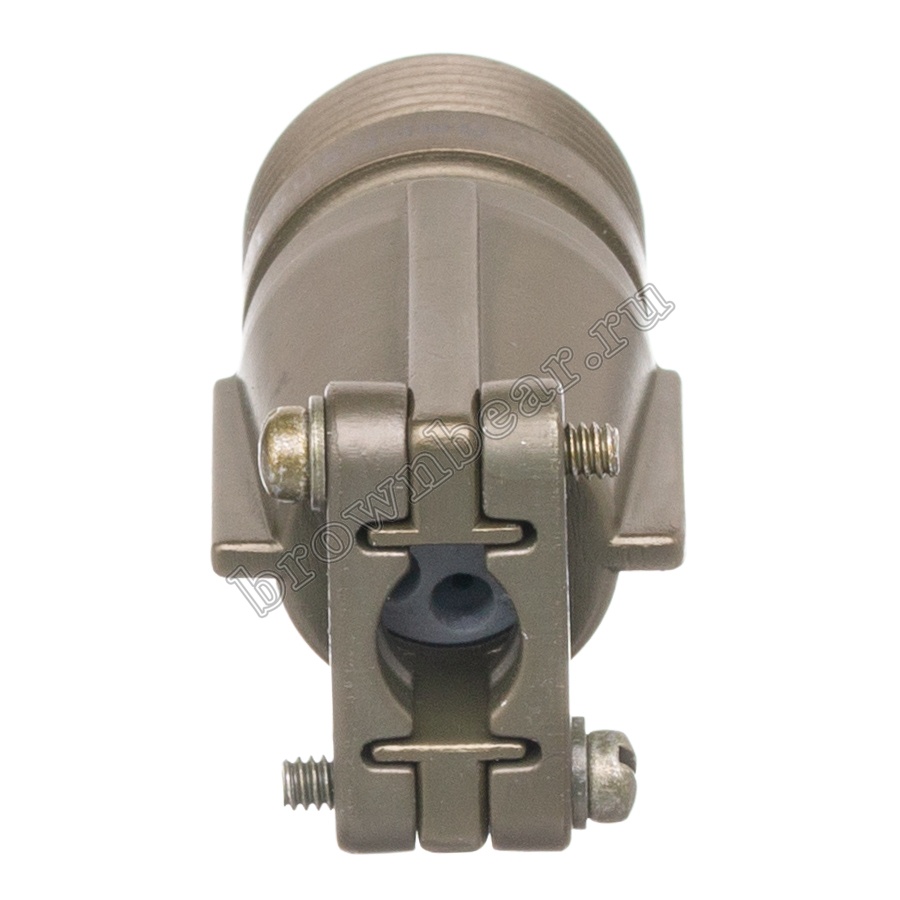

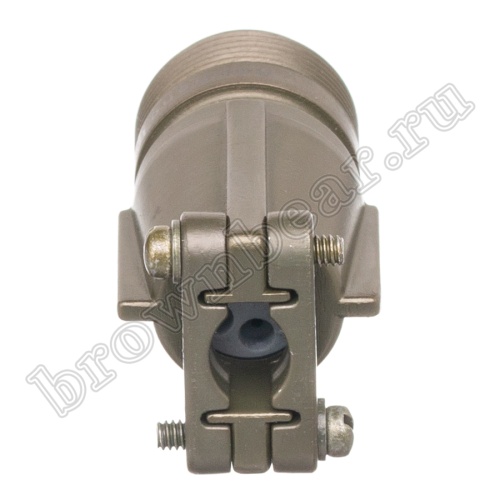

Разъём Amphenol серии MS, 5 контактов, розетка на кабель, тип 14S, наружная резьба MS3101E-14S-5S фото 5

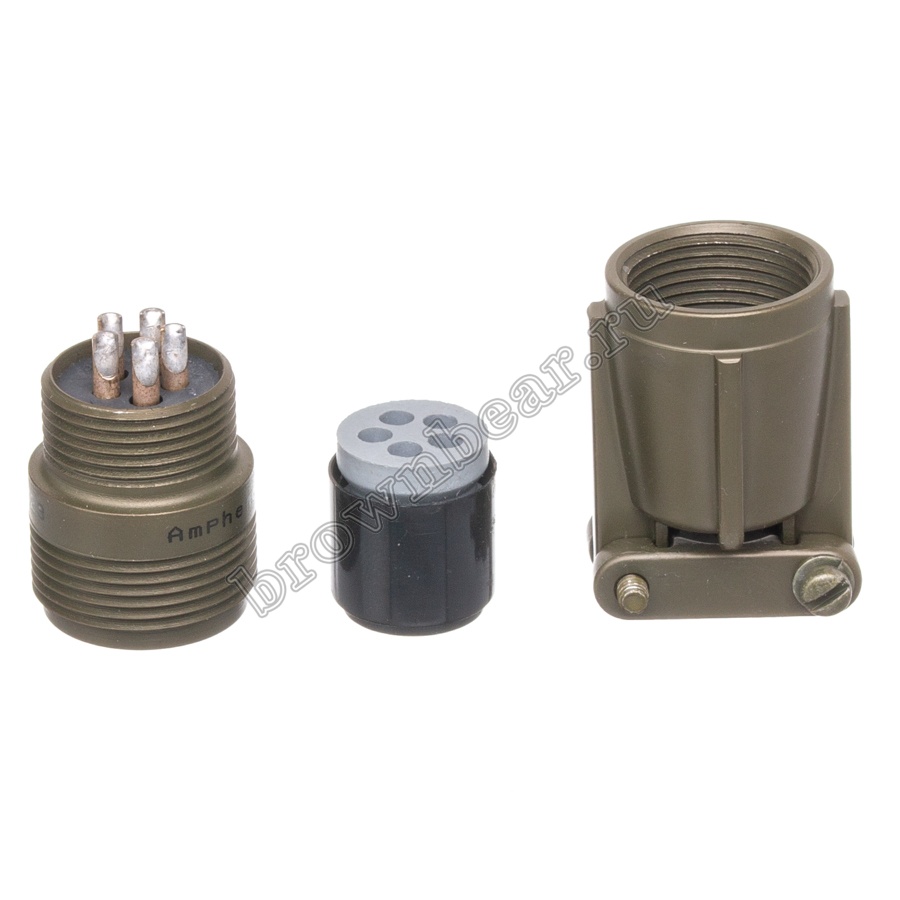

Разъём Amphenol серии MS, 5 контактов, розетка на кабель, тип 14S, наружная резьба MS3101E-14S-5S фото 6

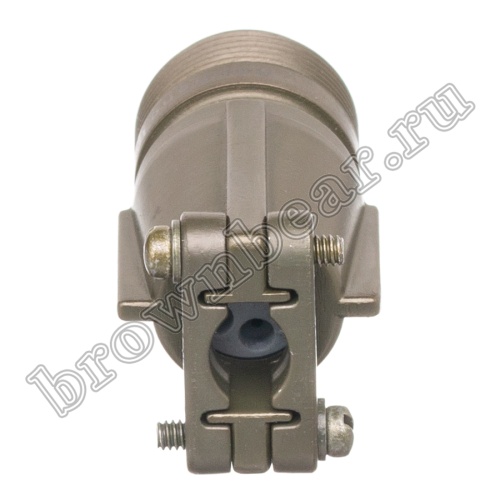

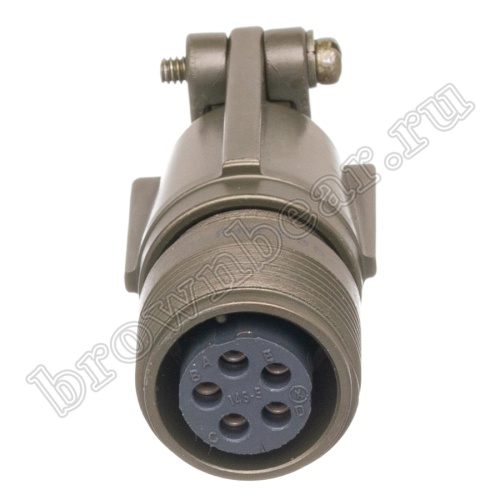

Разъём Amphenol серии MS, 5 контактов, розетка на кабель, тип 14S, наружная резьба MS3101E-14S-5S фото 7

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Артикул товара

MS3101E-14S-5S

Код

295-145

Количество контактов

Материал контактов

латунь, покрытая серебром

Материал корпуса

цинковый сплав, кадмиевое покрытие

Материал изолятора

неопрен UL94 V-0

Тип соединения

резьбовое

Промышленный резьбовой разъём Амфенол стандарта MIL-C-5015, 5 контактов гнездо, для монтажа на кабель, с наружной резьбой. В паре с разъёмом MS3106E-14S-5P образует соединение кабель-кабель.

Описание товара

Промышленные разъёмы Amphenol серии MS, розетка с наружной резьбой 5 контактов на кабель

Характеристики

Производитель	Amphenol
Артикул товара	MS3101E-14S-5S
Код	295-145
Разъём	MS
Тип контактов	розетка
Количество контактов	5
Способ монтажа	на кабель
Материал контактов	латунь, покрытая серебром
Материал корпуса	цинковый сплав, кадмиевое покрытие
Материал изолятора	неопрен UL94 V-0
Ресурс	500 циклов
Допустимые температуры	от -55 до 125 °C
Герметичность	IP67
Условный размер корпуса	14
Сочетание контактов	5
Патрубок	прямой
Вес, кг	0.04
Тип соединения	резьбовое
Артикулы изделия	MS3101E14S5S

Схема изделия

Тип разъема	A, дюймы	V, дюймы	L (max), мм	N, мм
10SL	5/8-24 UNEF	5/8-24 NEF	54.07	21.97
12S	3/4-20 UNEF	11/16-24 NEF	54.07	21.97
12	3/4-20 UNEF	11/16-24 NEF	55.90	21.97
14S	7/8-20 UNEF	3/4-20 UNEF	55.90	25.15
14	7/8-20 UNEF	3/4-20 UNEF	64.41	25.15
16S	1-20 UNEF	7/8-20 UNEF	55.90	28.45
16	1-20 UNEF	7/8-20 UNEF	64.41	28.45
18	1 1/8-18 UNEF	1-20 UNEF	65.94	30.76
20	1 1/4-18 UNEF	1 1/8-18 NS	67.41	37.29
22	1 3/8-18 UNEF	1 1/4-18 NEF	67.41	37.29
24	1 1/2-18 UNEF	1 3/8-18 NEF	73.28	44.45
28	1 3/4-18 UNS	1 5/8-18 NEF	73.28	44.45
32	2-18 UNS	1 7/8-16UN	74.75	52.22
36	2 1/4-16 UN	2 1/16-16UN	74.75	57.15
40	2 1/2-16 UN	2 5/16-16 UN	86.0	67.10

Электрические характеристики
Рабочий ток на контакт: / Сопротивление контакта
16 контакт 13А / 3,46мОм
12 контакт 23А / 1,83мОм
8 контакт 46А / 0,53мОм
4 контакт 80А / 0,26мОм
0 контакт 150А / 0,14мОм
Рабочее напряжение:
до 4200 В DC; 3000 В AC (в зависимости от модели разъёма)
Тестовое напряжение :
до 7000 В (в зависимости от модели разъёма)
