Разъём Amphenol серии MS, 6 контактов, вилка на блок, тип 14S, резьбовой MS3102E-14S-6P купить в интернет магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Amphenol
Характеристики:
Артикул товара
MS3102E-14S-6P
Код
295-081
Количество контактов
6
Материал контактов
латунь, покрытая серебром
Материал корпуса
цинковый сплав, кадмиевое покрытие
Материал изолятора
неопрен UL94 V-0
Тип соединения
резьбовое

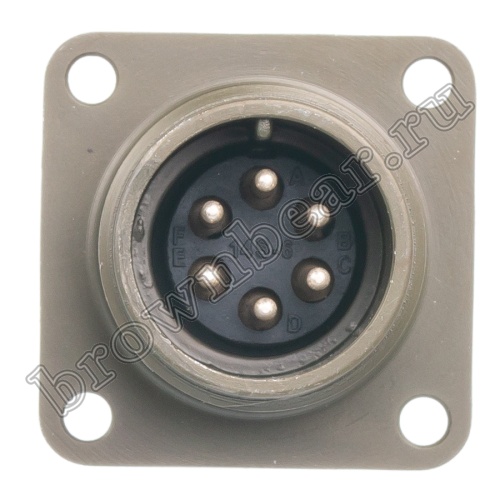

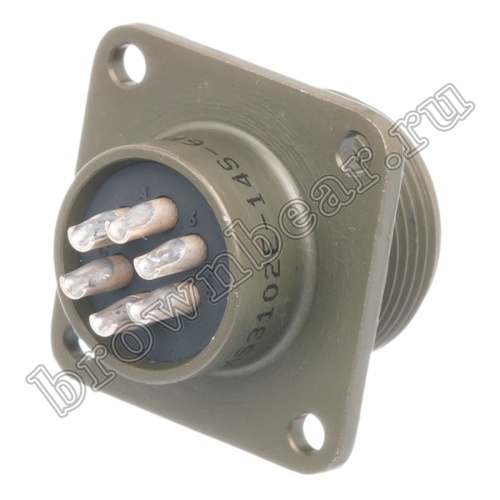

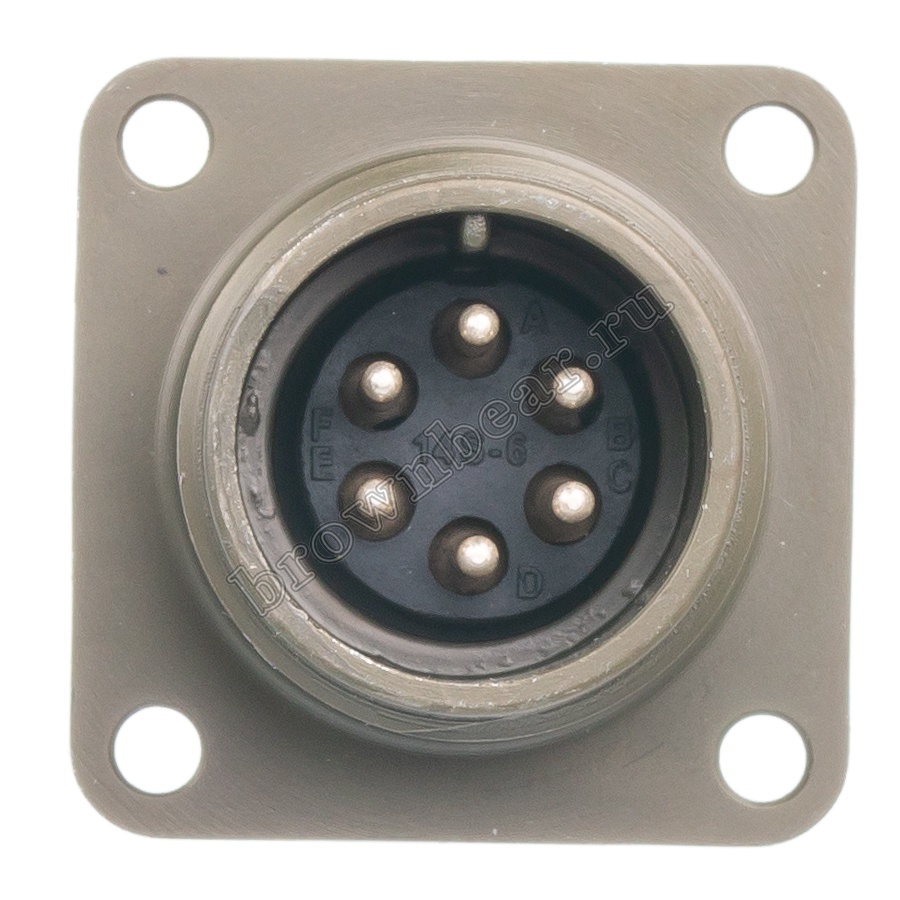

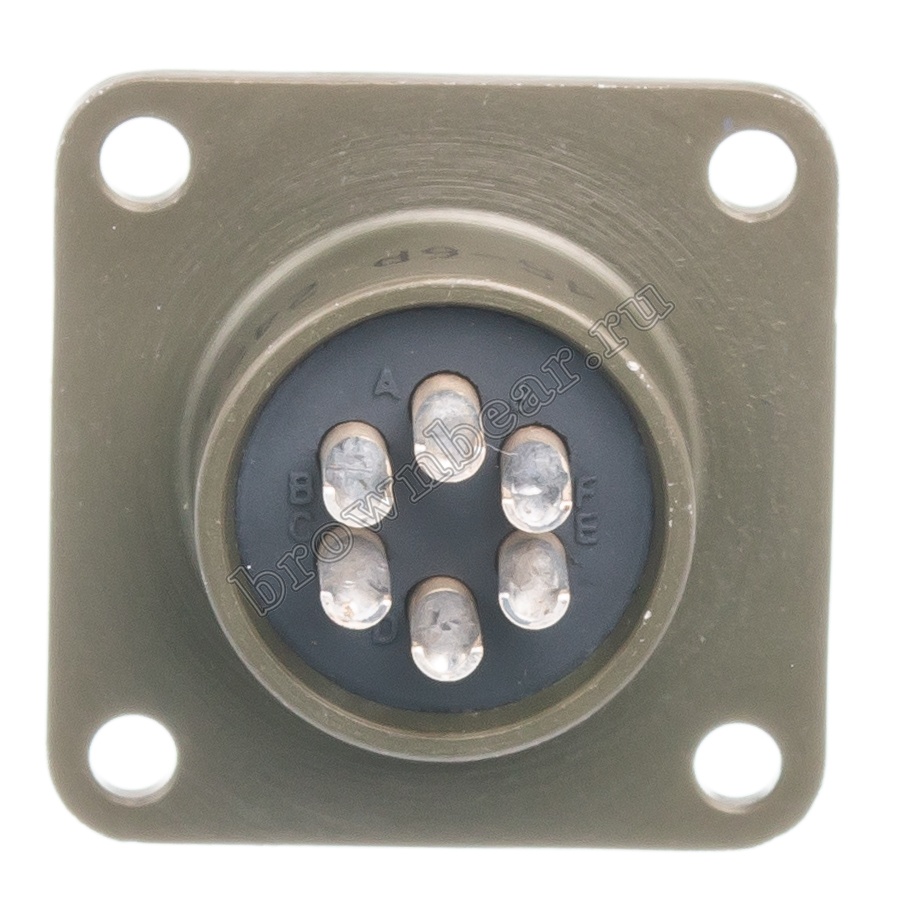

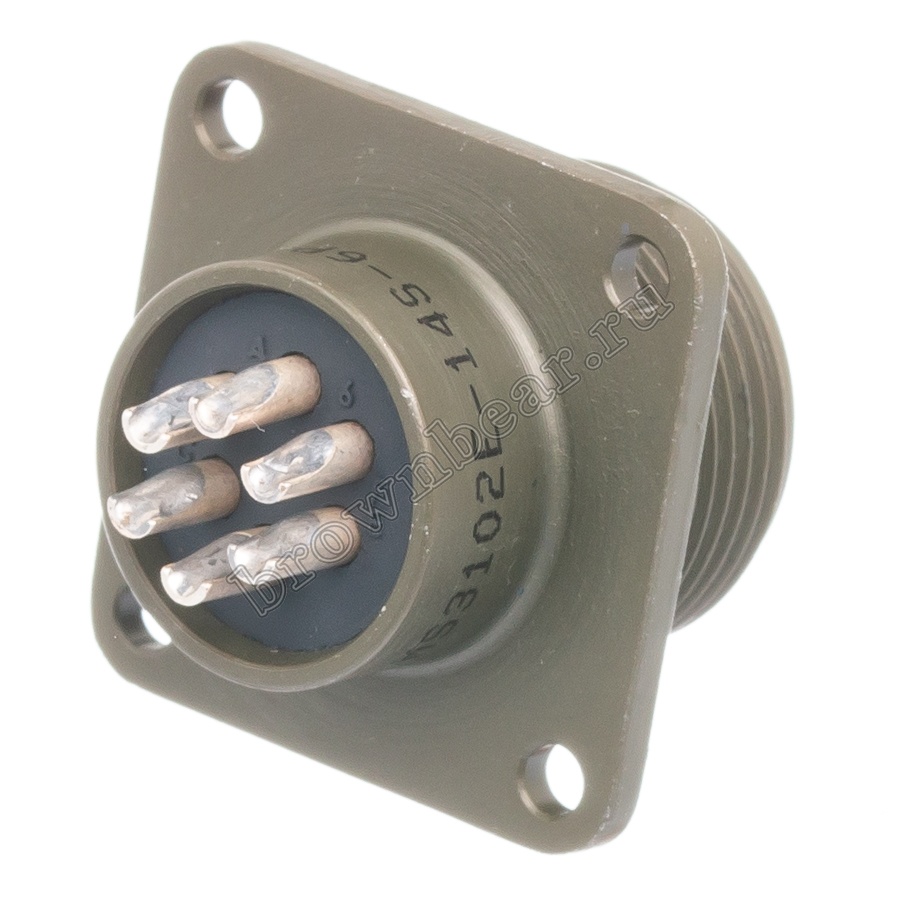

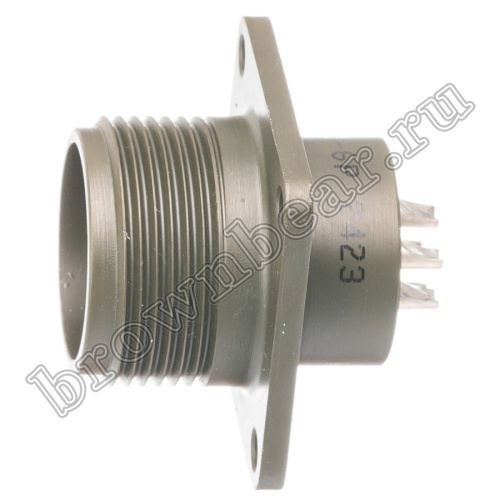

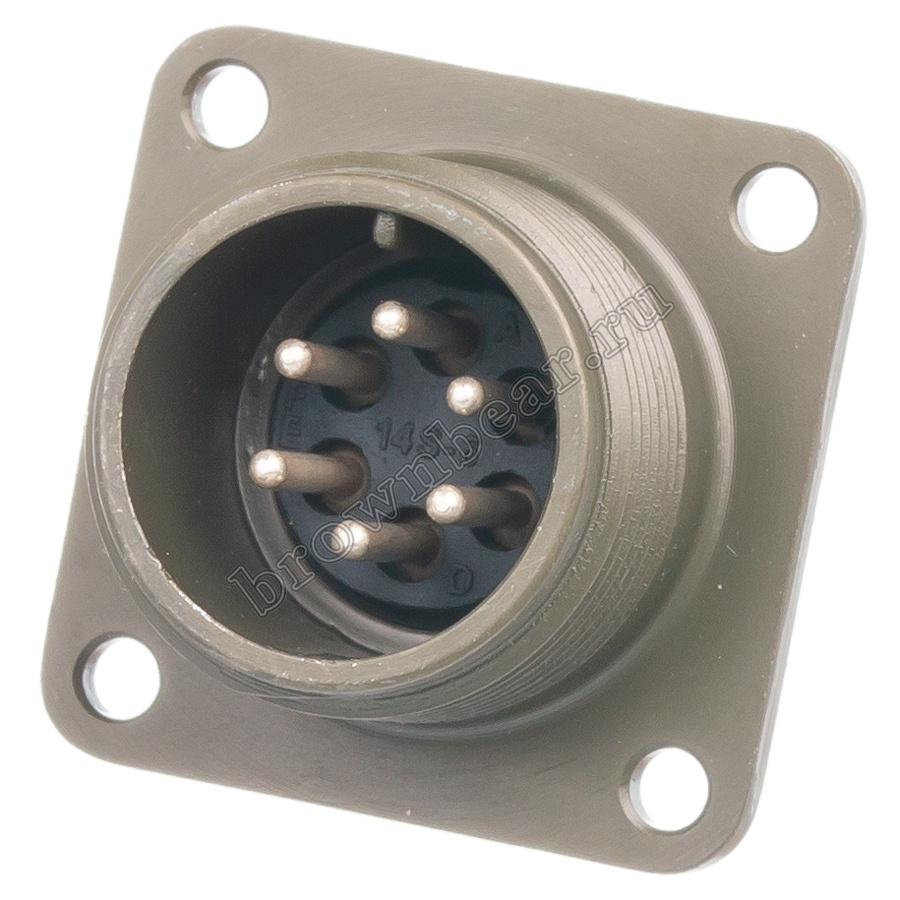

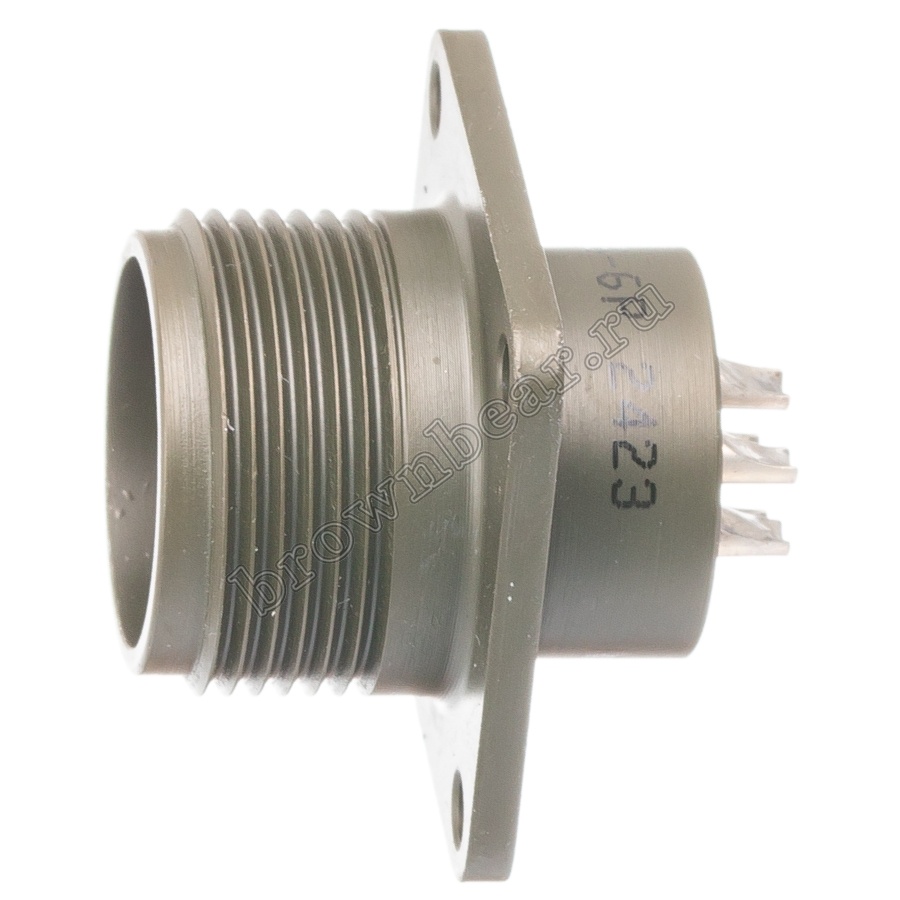

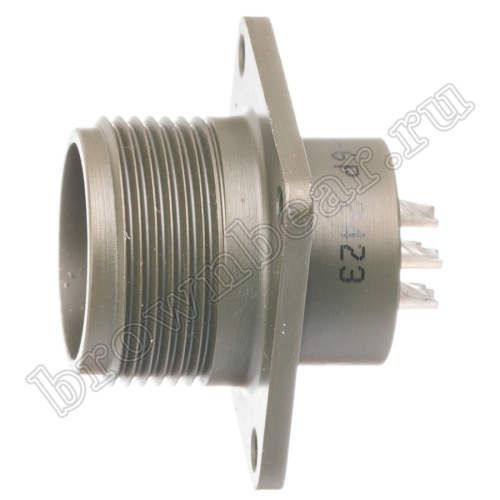

Промышленный резьбовой разъём Амфенол стандарта MIL-C-5015, 6 контактов вилка, для монтажа на блок.

Описание товара

Промышленные разъёмы Amphenol серии MS изготавливаются по стандарту MIL-C-5015 и соответствуют требованиям JSS50812, предназначены для работы в суровых климатических условиях на транспорте, в судовом оборудовании и промышленных установках. Высокая герметичность обеспечивается конструкцией разъёма, а также применением герметизирующих прокладок и втулок. Корпус разъёма изготовлен из высокопрочного цинкового сплава с кадмиевым покрытием оливкового цвета. Одношпоночная поляризация корпуса позволяет избежать ошибки при подключении ответной части. Контакты из фосфористой бронзы с серебряным покрытием снижают потери при передаче питания и управляющих сигналов.
Круглые разъемы MS выдерживают высокие механические и вибрационные нагрузки, а также до 500 циклов соединения.

Характеристики

Производитель Amphenol
Артикул товара MS3102E-14S-6P
Код 295-081
Разъём MS
Тип контактов вилка
Установка на панель/блок
Количество контактов 6
Материал контактов латунь, покрытая серебром
Материал корпуса цинковый сплав, кадмиевое покрытие
Материал изолятора неопрен UL94 V-0
Ресурс 500 циклов
Допустимые температуры от -55 до 125 °C
Герметичность IP67
Вес, кг 0.023
Тип соединения резьбовое
Артикулы изделия MS3102E-14S-6P IT3102E-14S-6P DS3102E-14S-6P 973102E-14S-6P IT3102A-14S-6P DS3102A-14S-6P 973102A-14S-6P
Альтернативные названия штыревой цилиндрический резьбовой соединитель MS3102E14S6P Amphenol MIL-5015 MIL-C-5015 MIL-DTL-5015

Схема изделия


Тип разъема A, дюймы К, мм L, мм М, мм N, мм R, мм S, мм
10SL 5/8-24 UNEF 1.98 30.18 13.89 15.87 18.25 25.68
12S 3/4-20 UNEF 1.98 30.18 14.28 17.46 20.64 28.04
12 3/4-20 UNEF 1.98 41.28 19.05 17.46 20.64 28.04
14S 7/8-20 UNEF 1.98 30.18 14.28 19.05 23.02 30.43
14 7/8-20 UNEF 1.98 41.28 19.05 19.05 23.02 30.43
16S 1-20 UNEF 1.98 30.18 14.28 22.22 24.61 32.82
16 1-20 UNEF 3.17 41.28 19.05 22.22 24.61 32.82
18 1 1/8-18 UNEF 3.17 49.28 19.05 25.40 26.99 35.08
20 1 1/4-18 UNEF 3.17 49.28 19.05 28.57 29.37 38.38
22 1 3/8-18 UNEF 3.17 49.28 19.05 31.75 31.75 41.55
24 1 1/2-18 UNEF 3.17 49.28 20.64 34.92 34.92 44.73
28 1 3/4-18 UNS 3.17 49.28 20.64 41.27 39.69 51.08
32 2-18 UNS 3.17 49.28 22.22 48.26 44.45 57.15
36 2 1/4-16 UN 3.17 49.28 22.22 53.97 49.21 63.78
40 2 1/2-16 UN 3.45 49.28 22.22 58.25 55.58 69.85


Файлы

d25796.png Схема изделия, 24.09 КБ
