MS3102E-16-10S Разъём Amphenol серии MS, 3 контакта, розетка на блок, тип 16, резьбовой

Артикул: MS3102E-16-10S

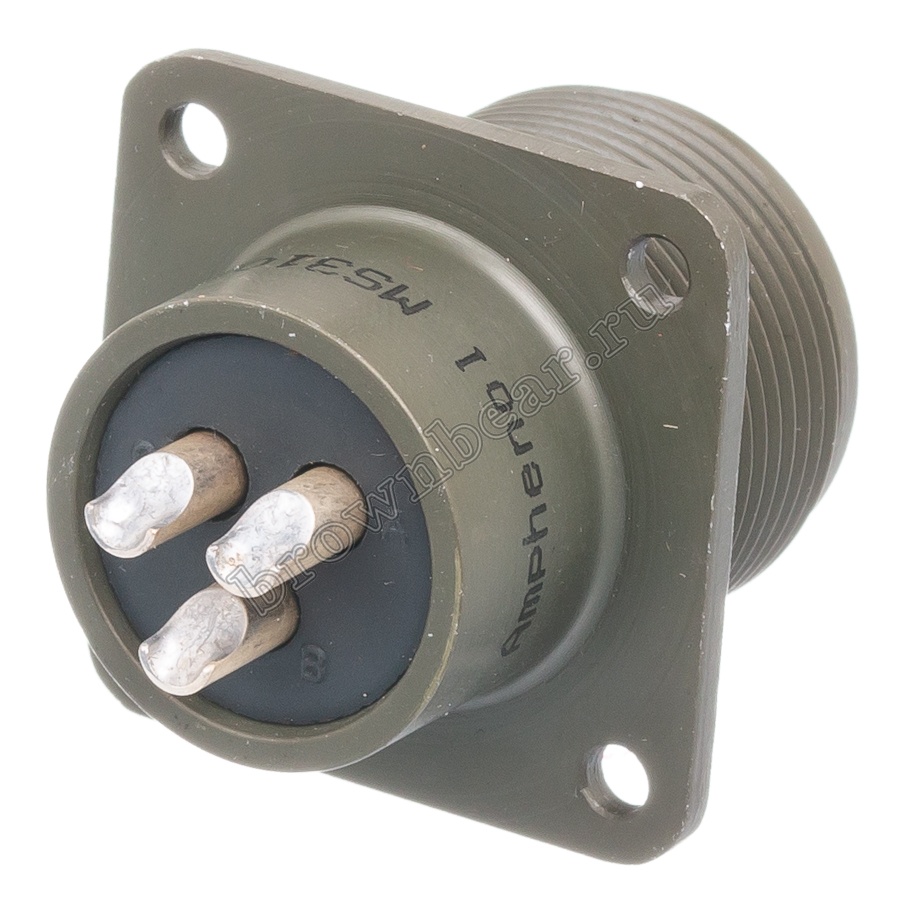

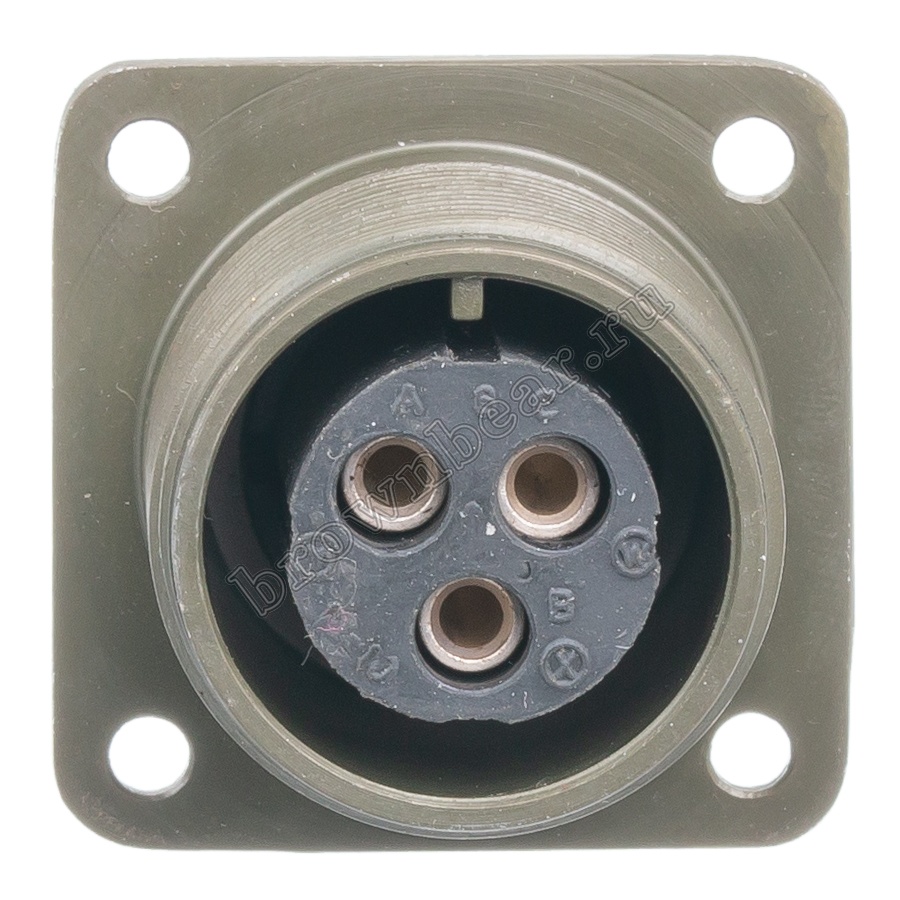

Разъём Amphenol серии MS, 3 контакта, розетка на блок, тип 16, резьбовой MS3102E-16-10S

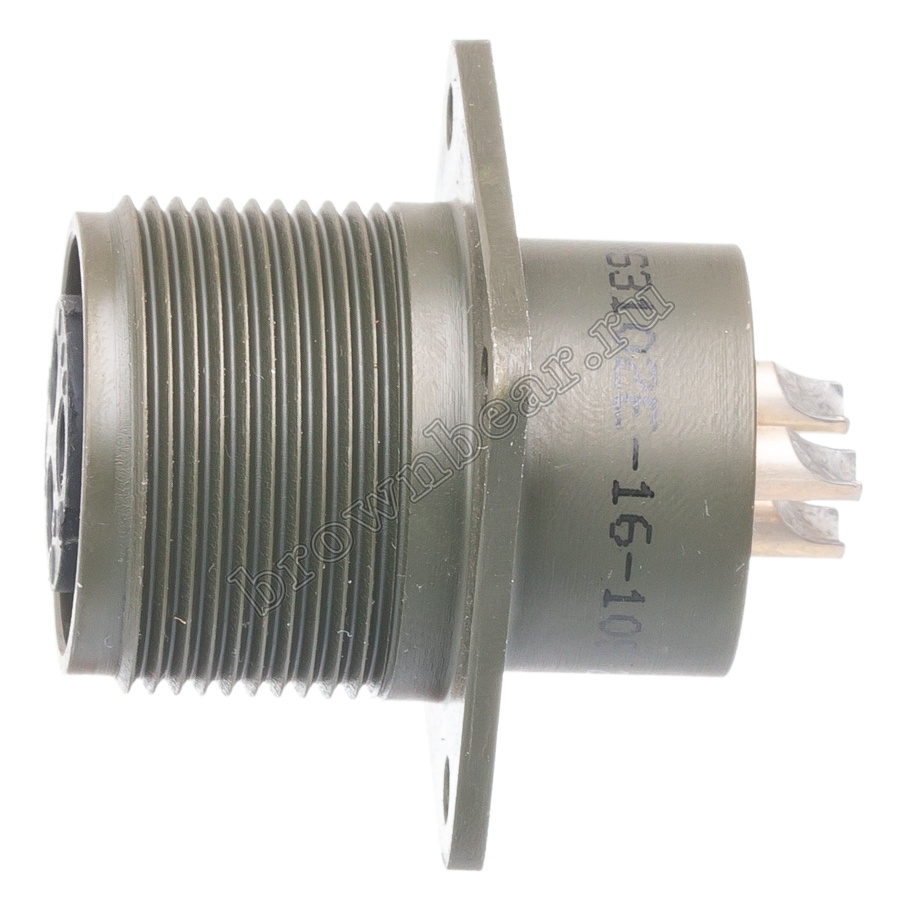

Разъём Amphenol серии MS, 3 контакта, розетка на блок, тип 16, резьбовой MS3102E-16-10S фото 2

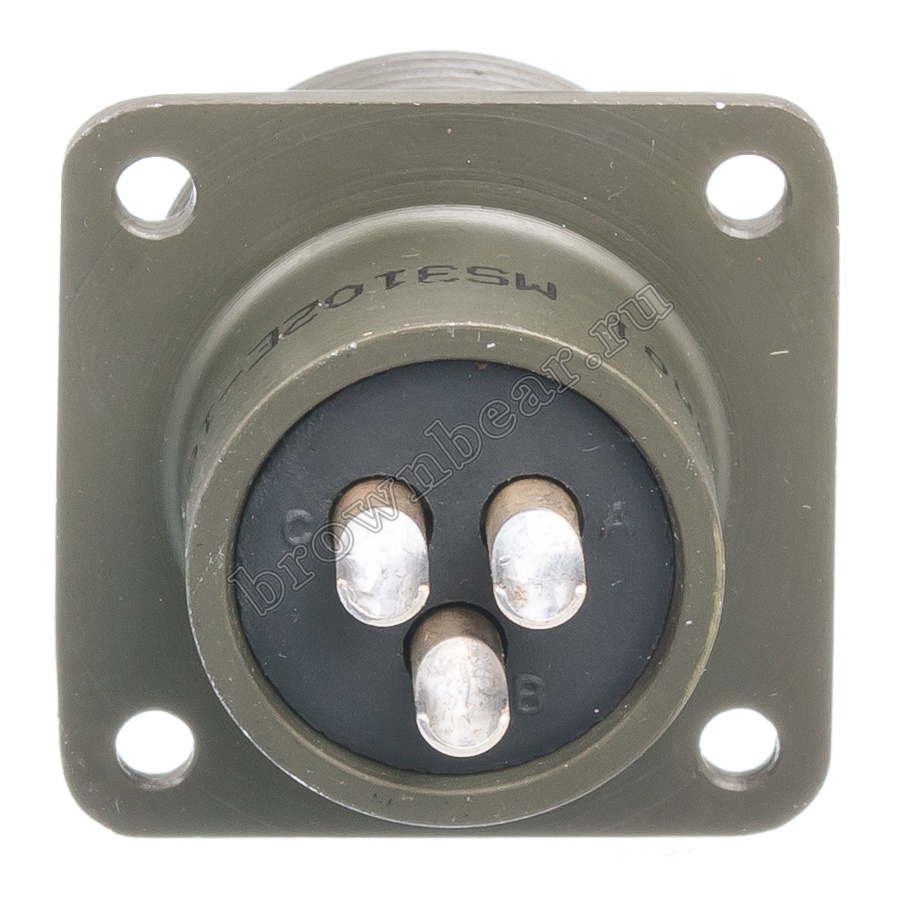

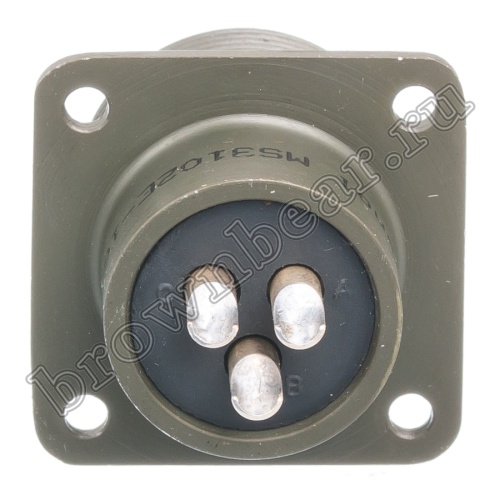

Разъём Amphenol серии MS, 3 контакта, розетка на блок, тип 16, резьбовой MS3102E-16-10S фото 3

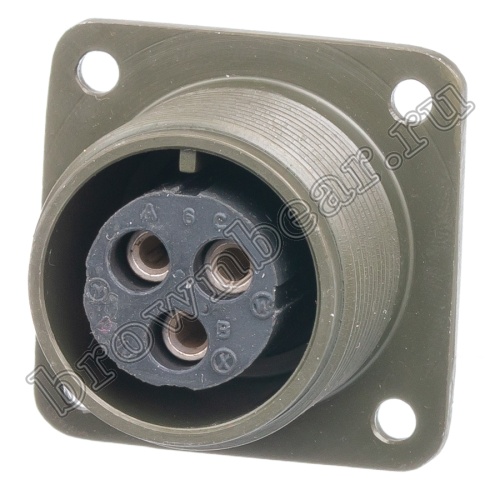

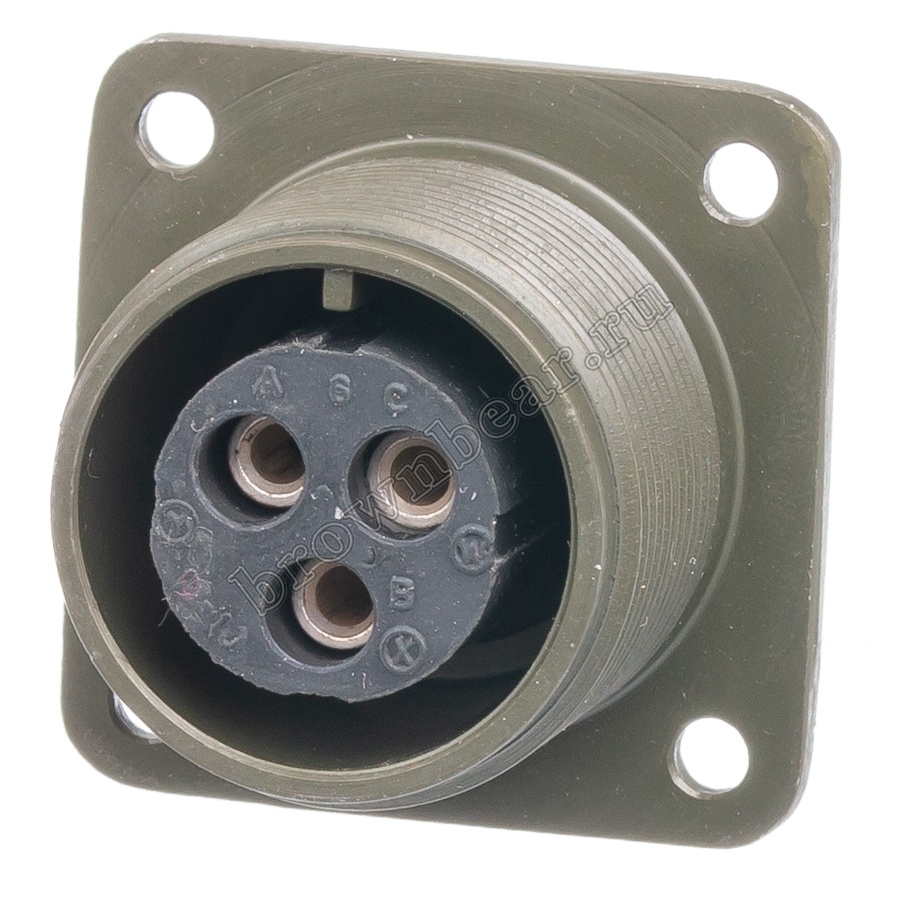

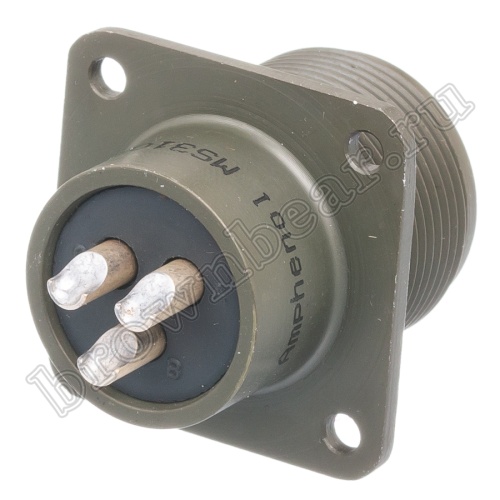

Разъём Amphenol серии MS, 3 контакта, розетка на блок, тип 16, резьбовой MS3102E-16-10S фото 4

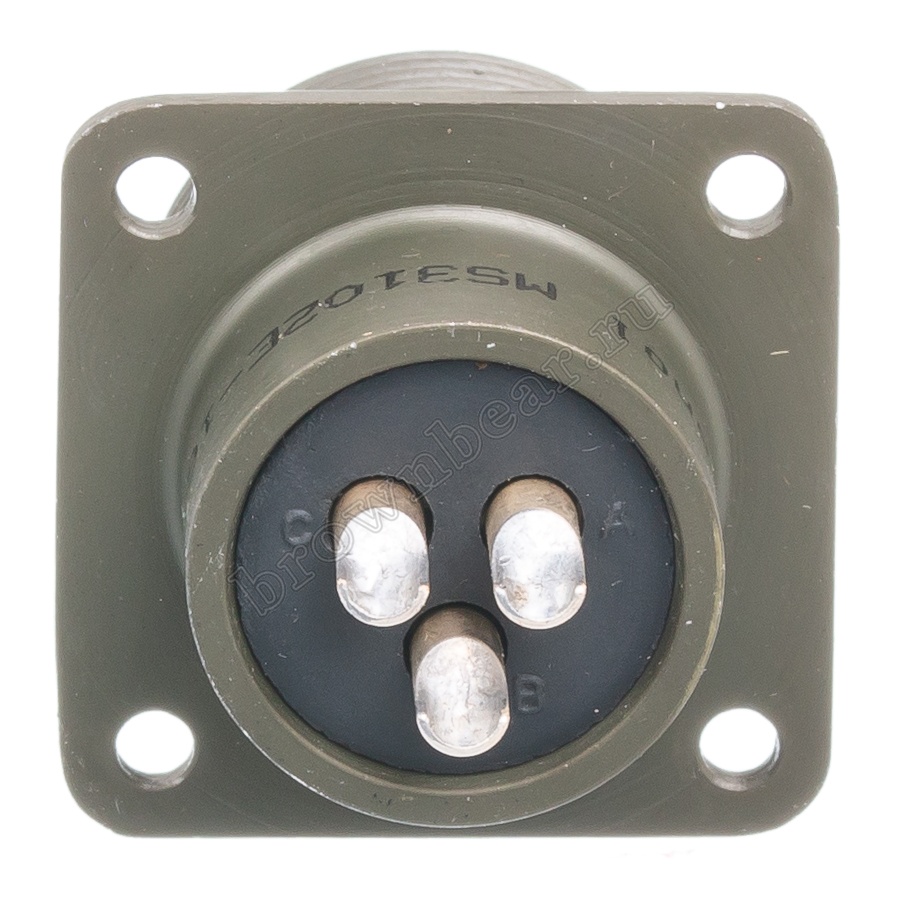

Разъём Amphenol серии MS, 3 контакта, розетка на блок, тип 16, резьбовой MS3102E-16-10S фото 5

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Артикул товара

MS3102E-16-10S

Код

295-191

Количество контактов

Материал контактов

латунь, покрытая серебром

Материал корпуса

цинковый сплав, кадмиевое покрытие

Материал изолятора

неопрен UL94 V-0

Тип соединения

резьбовое

Промышленный резьбовой разъём Амфенол стандарта MIL-C-5015, 3 контакта гнездо, для монтажа на блок.

Описание товара

Промышленные разъёмы Amphenol серии MS изготавливаются по стандарту MIL-C-5015 и соответствуют требованиям JSS50812, предназначены для работы в суровых климатических условиях на транспорте, в судовом оборудовании и промышленных установках. Высокая герметичность обеспечивается конструкцией разъёма, а также применением герметизирующих прокладок и втулок. Корпус разъёма изготовлен из высокопрочного цинкового сплава с кадмиевым покрытием оливкового цвета. Одношпоночная поляризация корпуса позволяет избежать ошибки при подключении ответной части. Контакты из фосфористой бронзы с серебряным покрытием снижают потери при передаче питания и управляющих сигналов.
Круглые разъемы MS выдерживают высокие механические и вибрационные нагрузки, а также до 500 циклов соединения.

Характеристики

Производитель	Amphenol
Артикул товара	MS3102E-16-10S
Код	295-191
Разъём	MS
Тип контактов	розетка
Количество контактов	3
Способ монтажа	на блок
Материал контактов	латунь, покрытая серебром
Материал корпуса	цинковый сплав, кадмиевое покрытие
Материал изолятора	неопрен UL94 V-0
Ресурс	500 циклов
Допустимые температуры	от -55 до 125 °C
Герметичность	IP67
Условный размер корпуса	16
Сочетание контактов	10
Патрубок	прямой
Вес, кг	0.07
Тип соединения	резьбовое
Артикулы изделия	MS3102E1610S

Схема изделия

Тип разъема	A, дюймы	К, мм	L, мм	М, мм	N, мм	R, мм	S, мм
10SL	5/8-24 UNEF	1.98	30.18	13.89	15.87	18.25	25.68
12S	3/4-20 UNEF	1.98	30.18	14.28	17.46	20.64	28.04
12	3/4-20 UNEF	1.98	41.28	19.05	17.46	20.64	28.04
14S	7/8-20 UNEF	1.98	30.18	14.28	19.05	23.02	30.43
14	7/8-20 UNEF	1.98	41.28	19.05	19.05	23.02	30.43
16S	1-20 UNEF	1.98	30.18	14.28	22.22	24.61	32.82
16	1-20 UNEF	3.17	41.28	19.05	22.22	24.61	32.82
18	1 1/8-18 UNEF	3.17	49.28	19.05	25.40	26.99	35.08
20	1 1/4-18 UNEF	3.17	49.28	19.05	28.57	29.37	38.38
22	1 3/8-18 UNEF	3.17	49.28	19.05	31.75	31.75	41.55
24	1 1/2-18 UNEF	3.17	49.28	20.64	34.92	34.92	44.73
28	1 3/4-18 UNS	3.17	49.28	20.64	41.27	39.69	51.08
32	2-18 UNS	3.17	49.28	22.22	48.26	44.45	57.15
36	2 1/4-16 UN	3.17	49.28	22.22	53.97	49.21	63.78
40	2 1/2-16 UN	3.45	49.28	22.22	58.25	55.58	69.85
