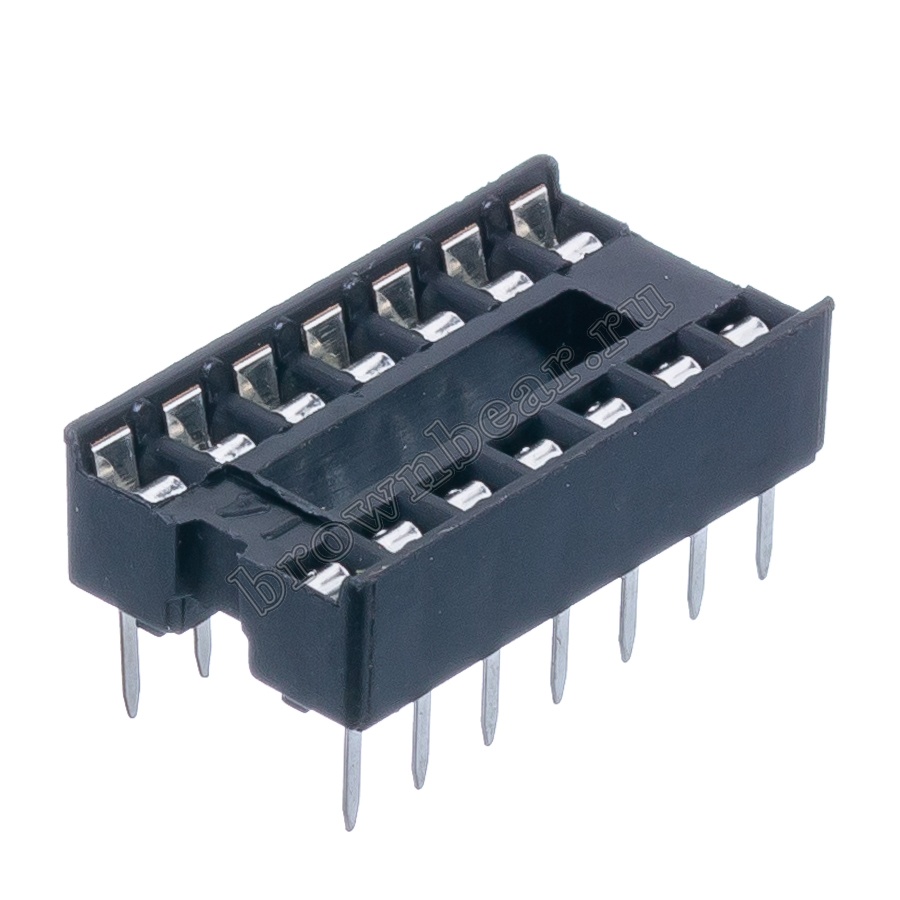

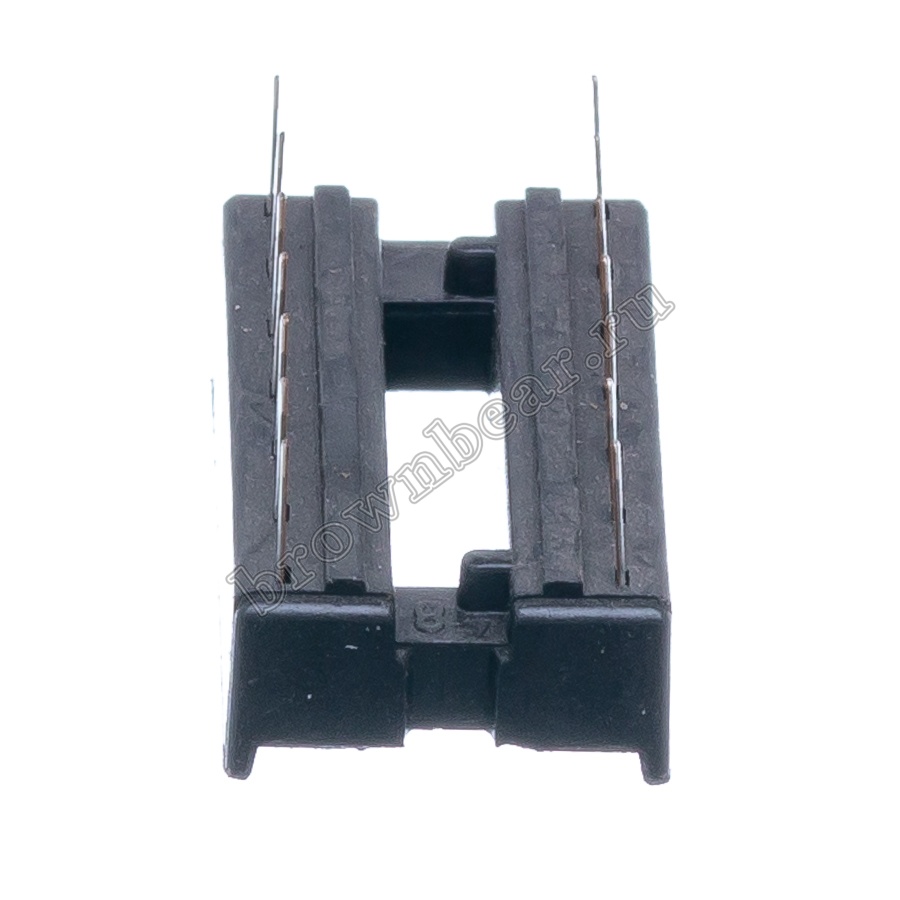

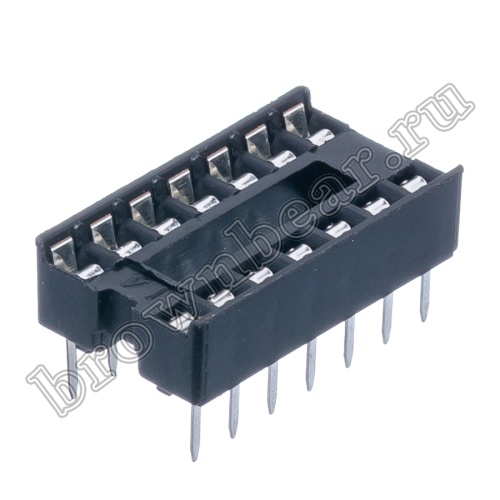

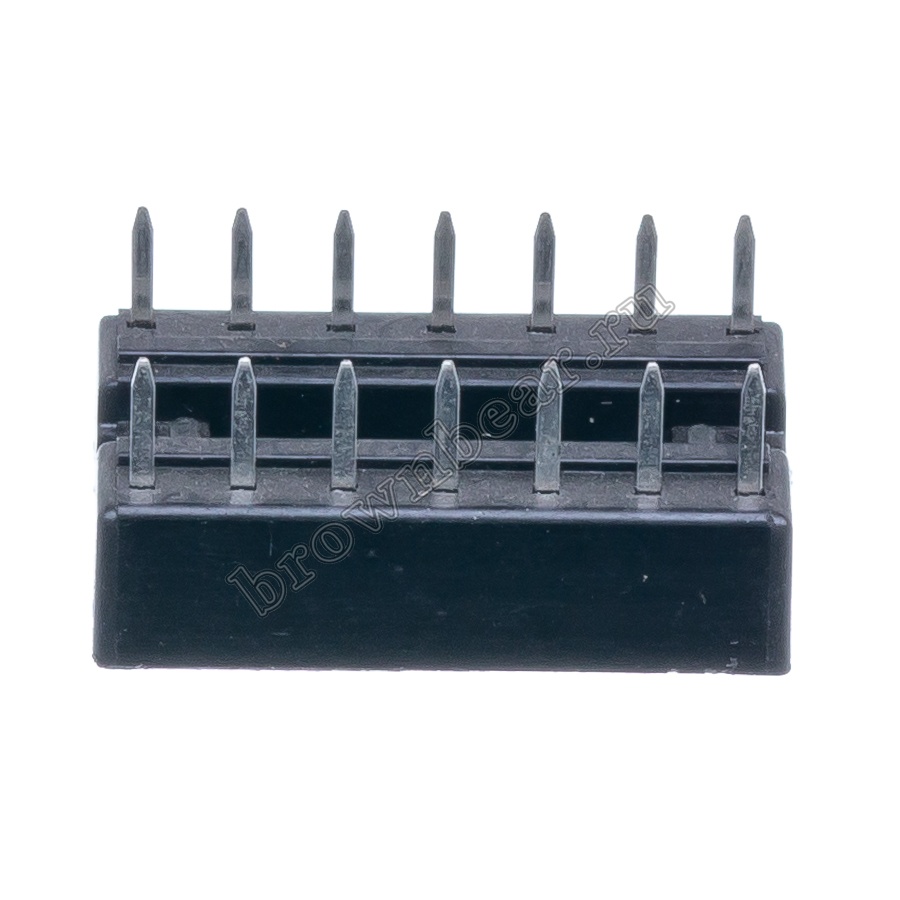

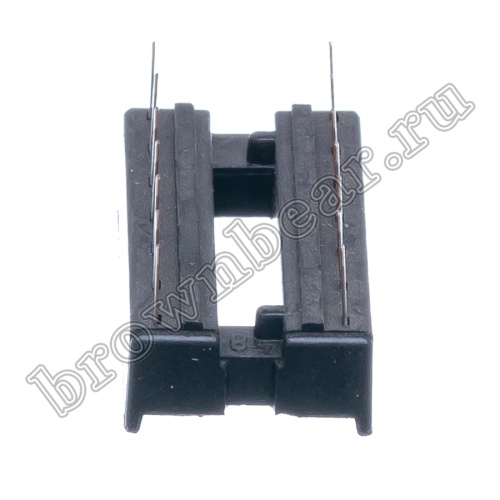

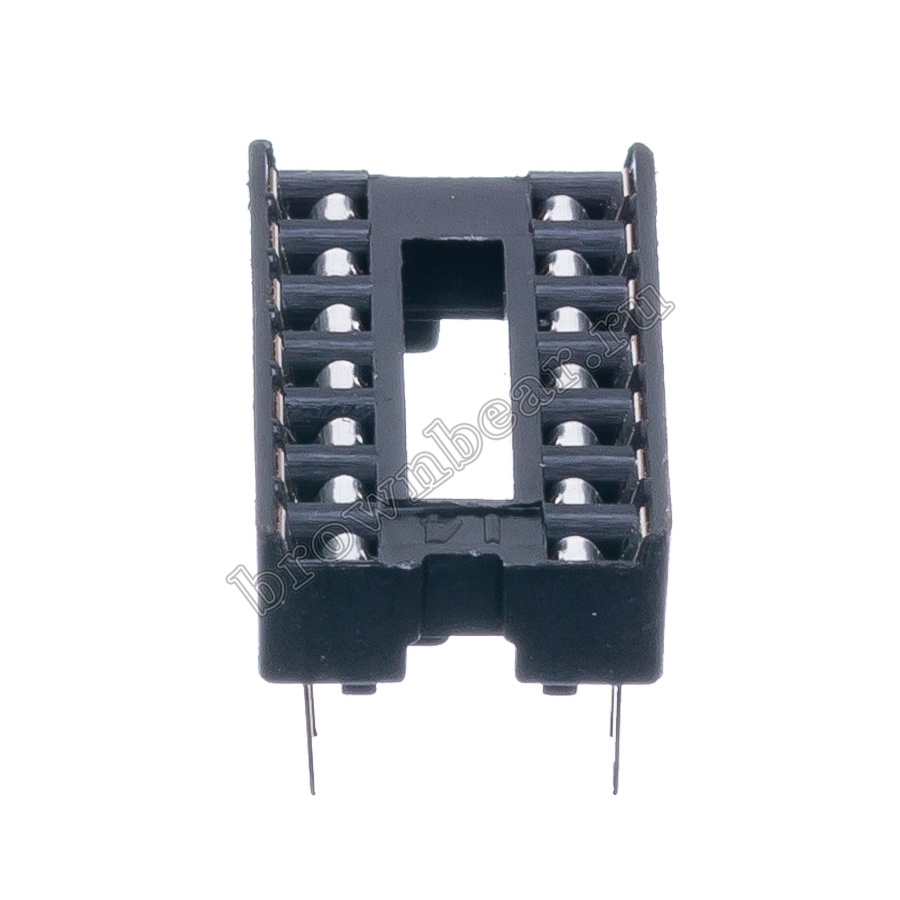

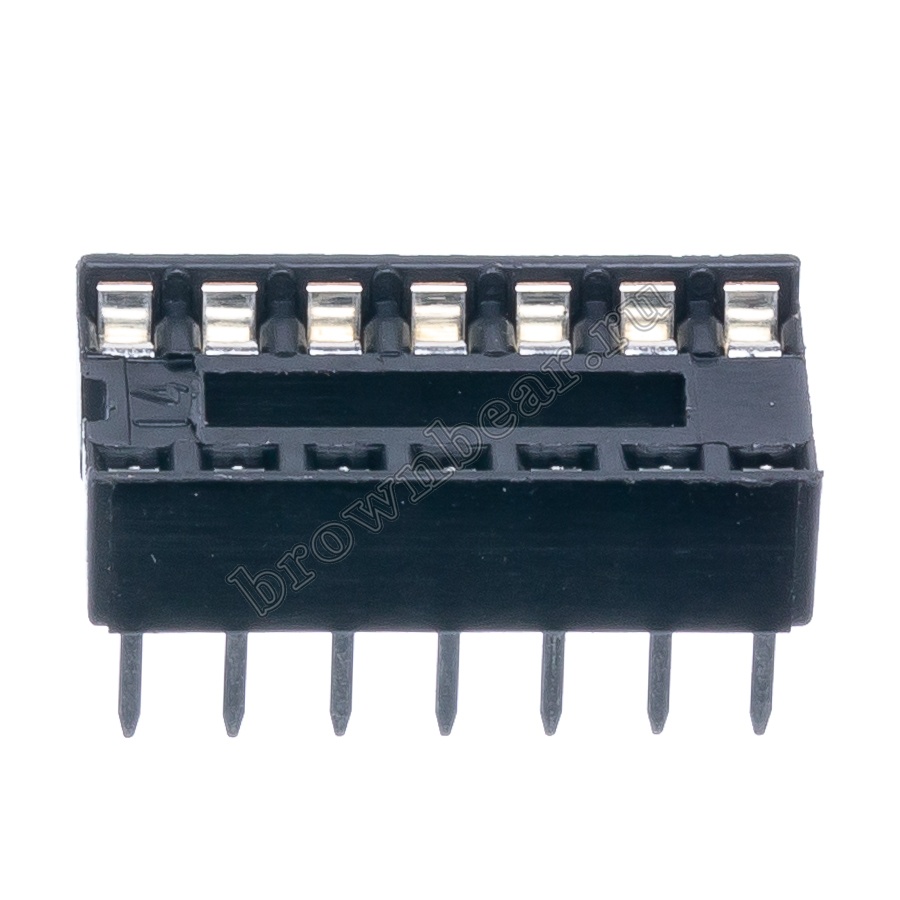

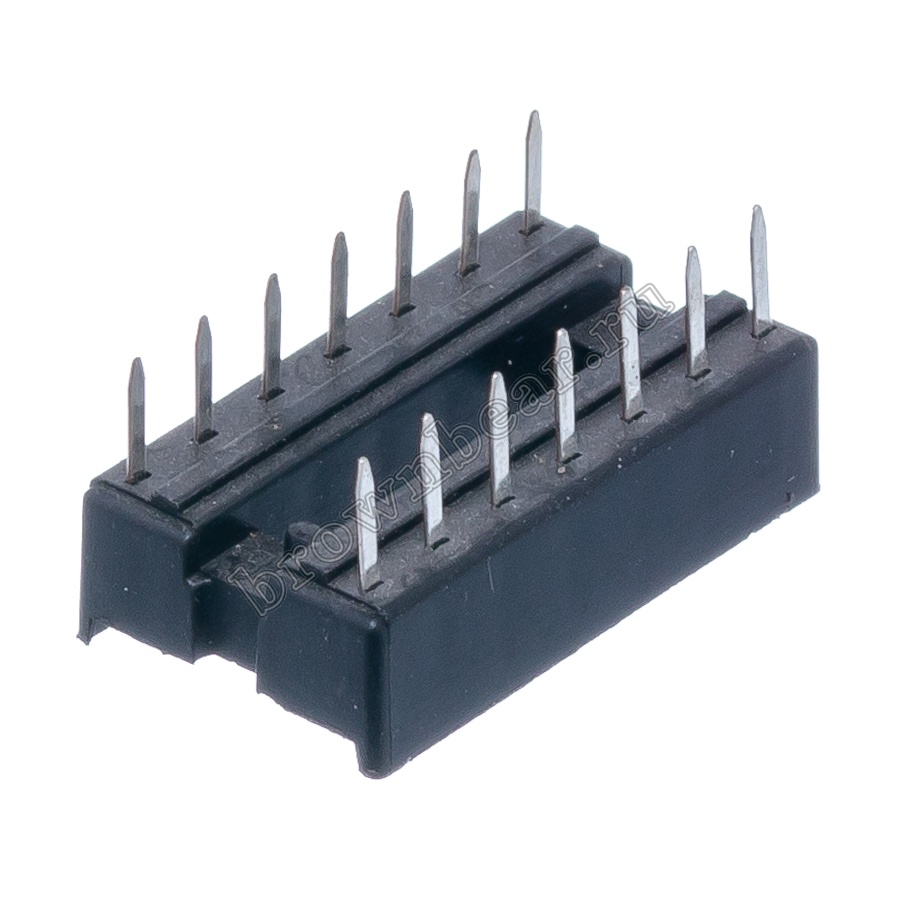

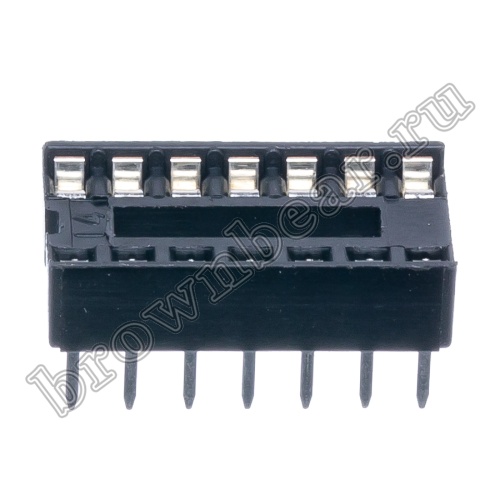

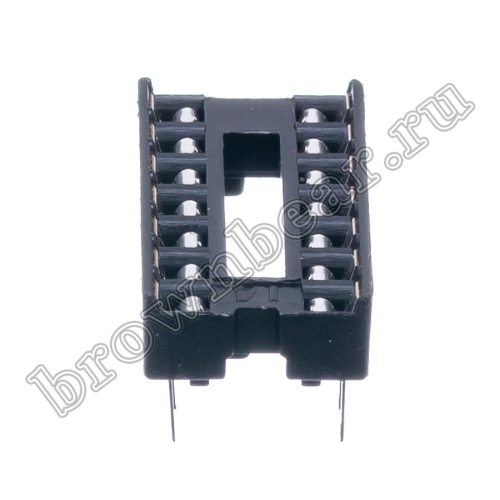

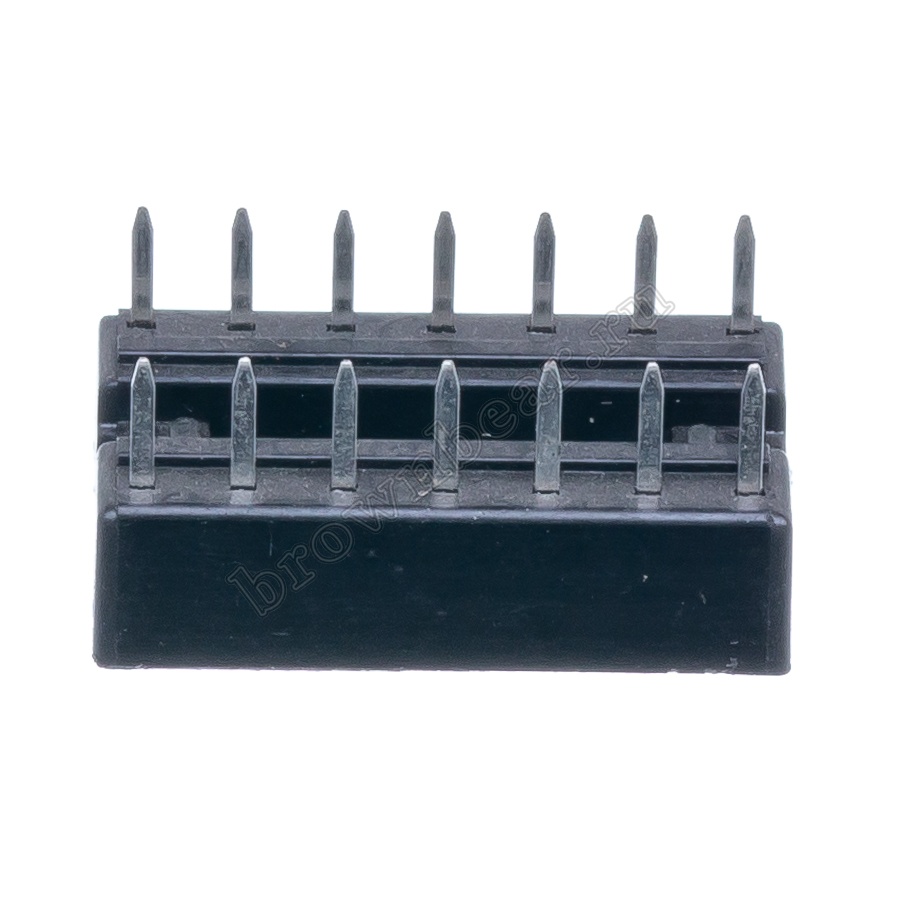

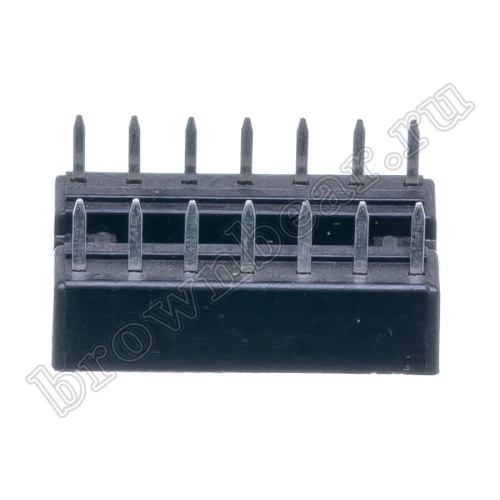

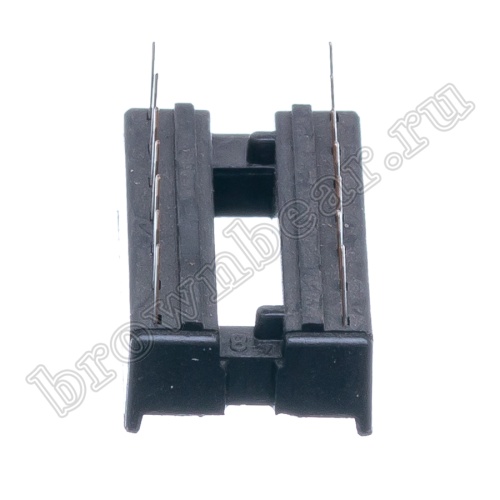

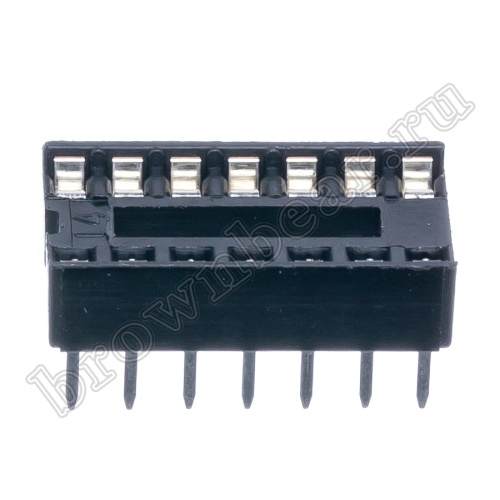

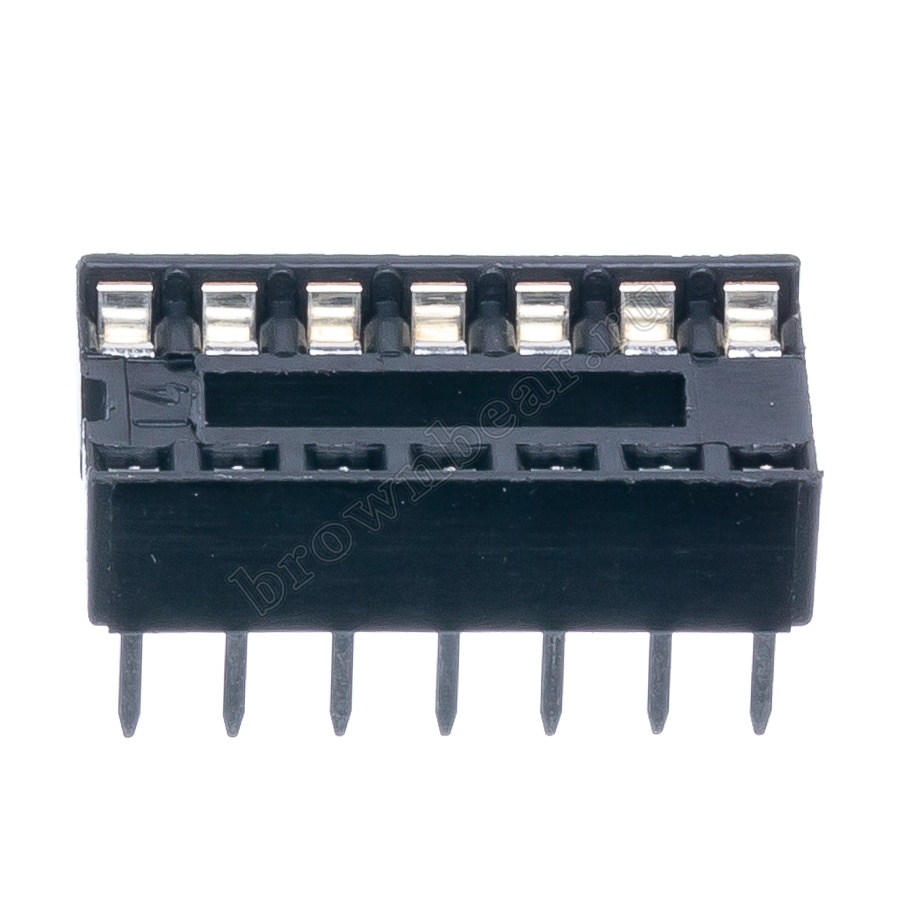

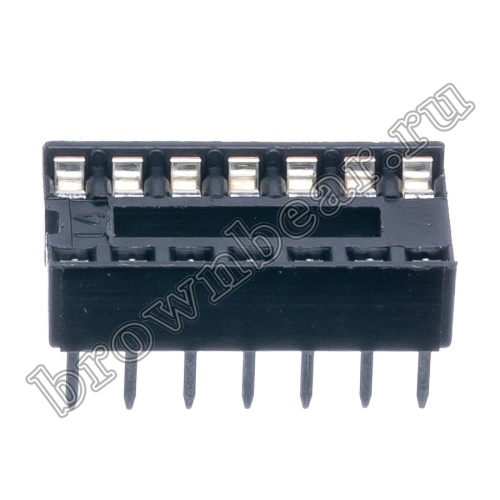

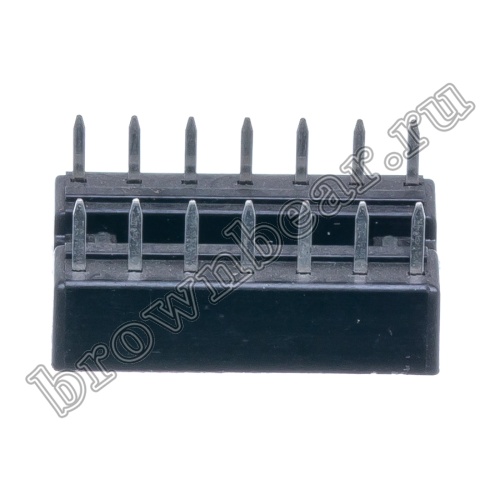

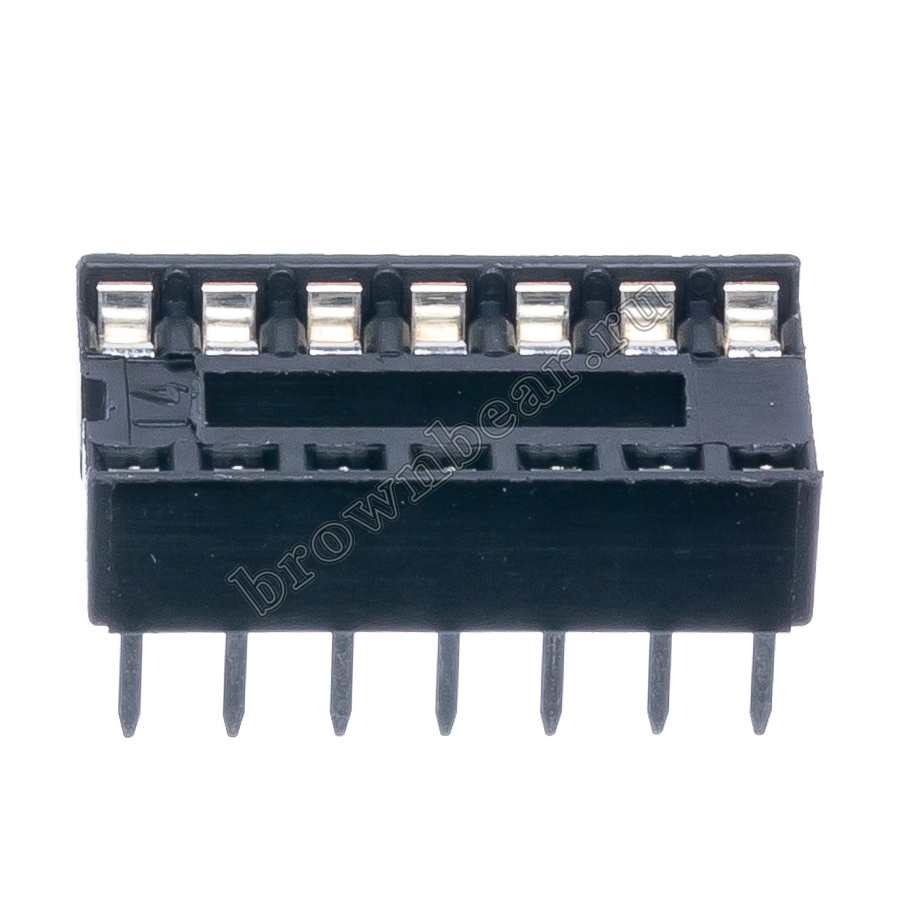

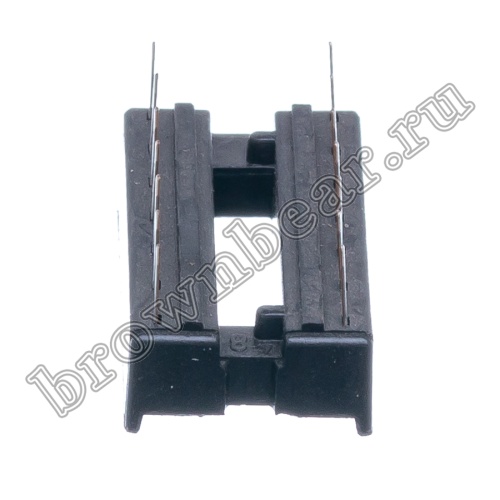

SCS-14 Панелька для микросхем DIP 14, кратно 34 шт.

Панелька для микросхемы – это разъём (гнездо), в который устанавливается микросхема в стандартном корпусе. Выводы панельки припаиваются к плате, а к контактам панельки происходит подключение контактов микросхемы. Применение панелей для микросхем облегчает монтаж и демонтаж микросхем при производстве и обслуживании печатных плат.
DIP панели для микросхем (dual in–line package) с плоскими пружинными контактами – одна из самых распространенных серий, предназначены для подключения микросхем в корпусе DIP, с шагом контактов 2.54мм, с узким или широким корпусом. Узкие панельки – SCS, шириной 7.62 мм и количеством контактов от 6 до 32. Широкие панельки – SCL, шириной 15.24 мм, с количеством контактов от 24 до 48.
Цанговые DIP панели для микросхем за счёт более сложной конструкции контактов обеспечивают надежное подключение ножек микросхемы. SCSM – узкие цанговые панельки, с количеством контактов от 6 до 28, с шагом 2.54 мм, расположенных в два ряда. Штыревые выводы панели SCSM впаиваются в плату. SCLM – широкие двух рядные цанговые панельки с шагом 2.54 мм и количеством контактов от 18 до 48. Штыревые выводы панели SCLM впаиваются в плату.
Помимо двухрядных цанговых панелей, существуют однорядные цанговые панели – SCSL, c количеством контактов от 5 до 40 и шагом 2.54 мм.
Панельки для микросхем PLCC (Plastic Leaded Chip Carrier) применяются для микросхем в корпусе типа PLCC, таких как флеш память и BIOS. Панели выпускаются со штыревыми выводами – PLCC или с плоскими выводами для поверхностного монтажа – PLSM на 20, 28, 32, 44, 52, 68 и 84 контакта. В корпусе панелей обычно делаются направляющие выступы, предназначенные для того, чтобы при помощи специального инструмента можно было достать микросхему из панели, не повредив ее.
Для тестирования микросхем, устанавливаемых в панели DIP, применяются специальные тест–клипсы. Тест–клипса (ITC) представляет собой прищепку, которая обхватывает микросхему с двух сторон. В верхней части тест–клипсы расположены выводы для присоединения кабеля, например, при помощи однорядных разъемов BLS. Тест–клипсы выпускаются для панелей с количеством контактов от 8 до 64.
Для извлечения микросхем из панелек, необходимо использовать специальный инструмент.
