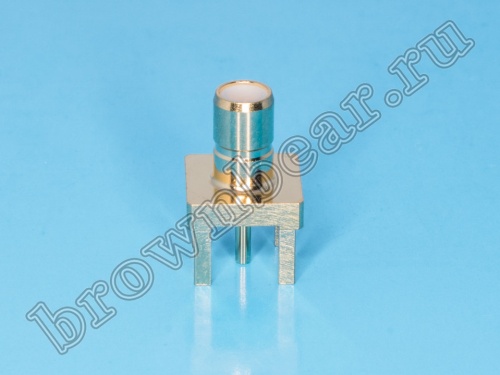

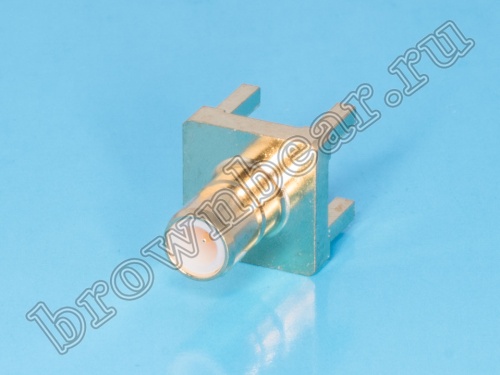

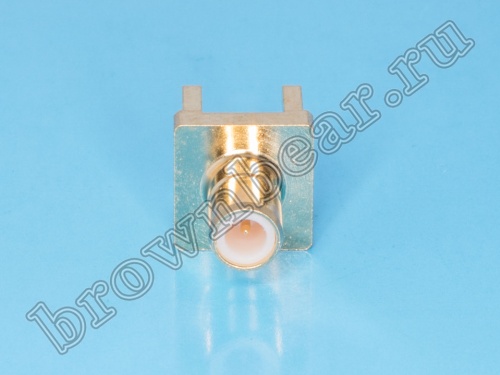

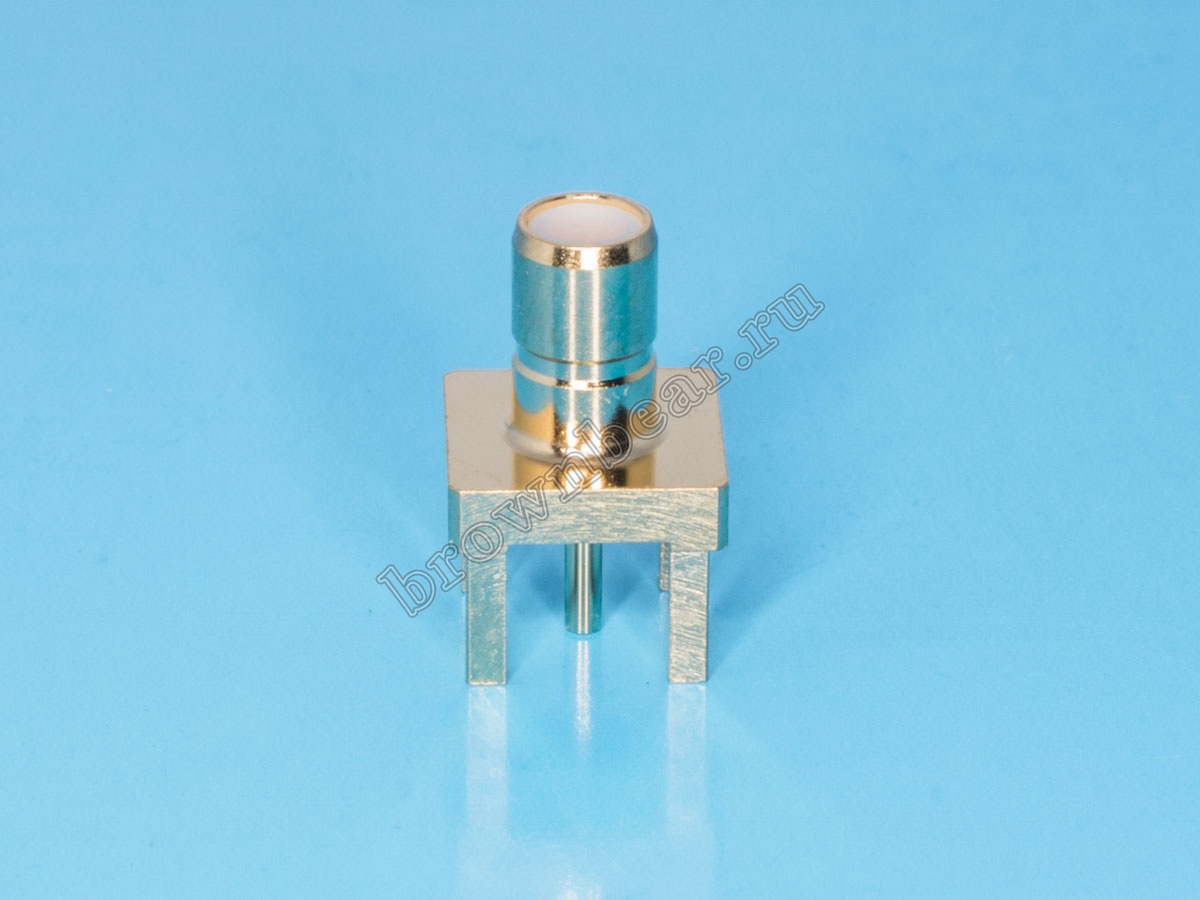

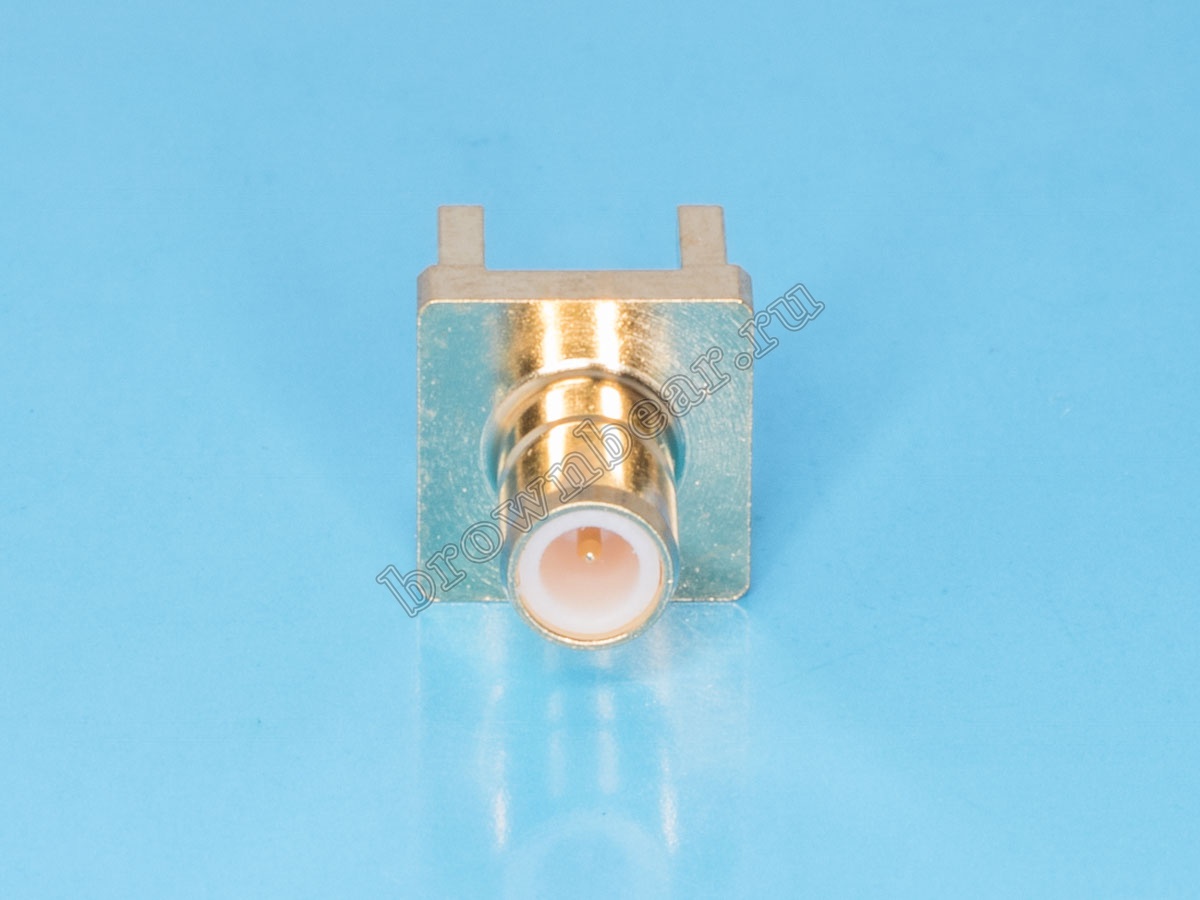

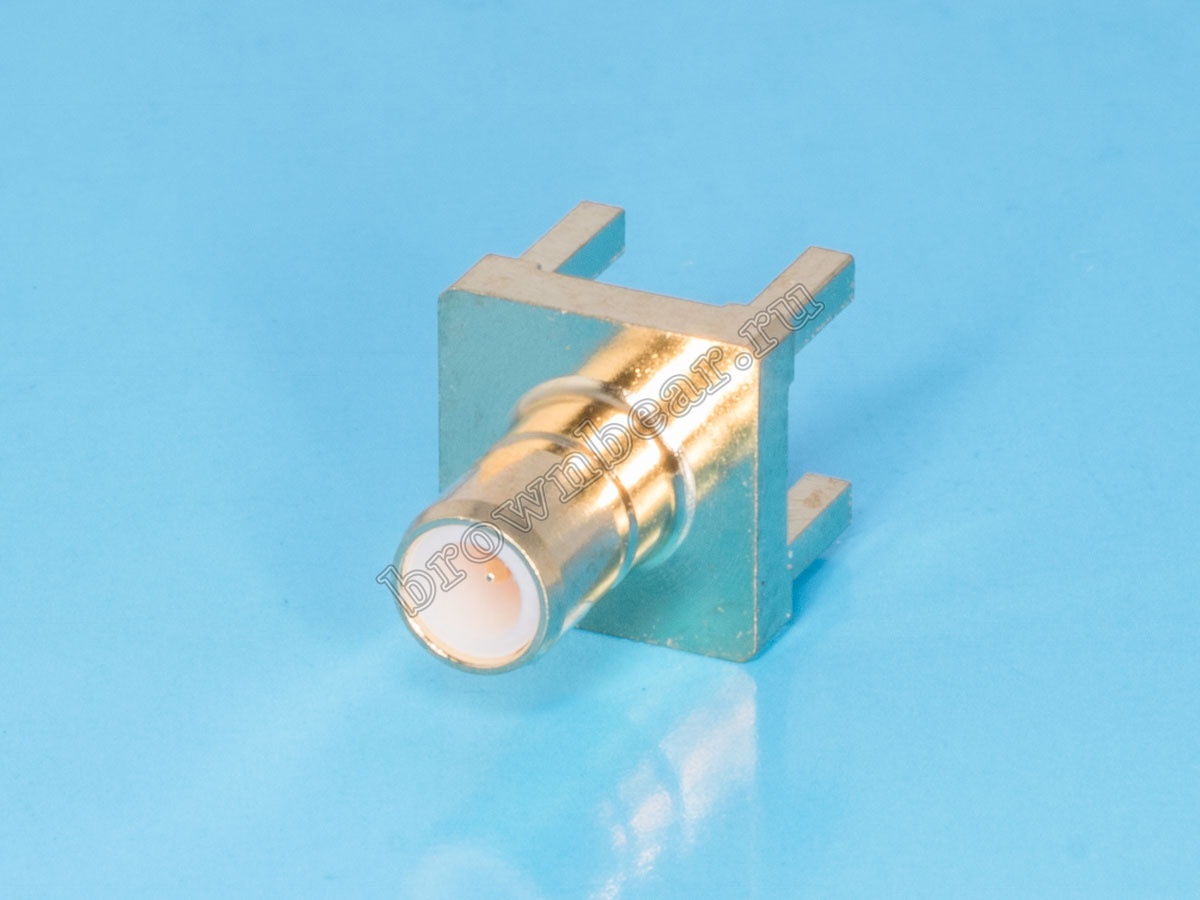

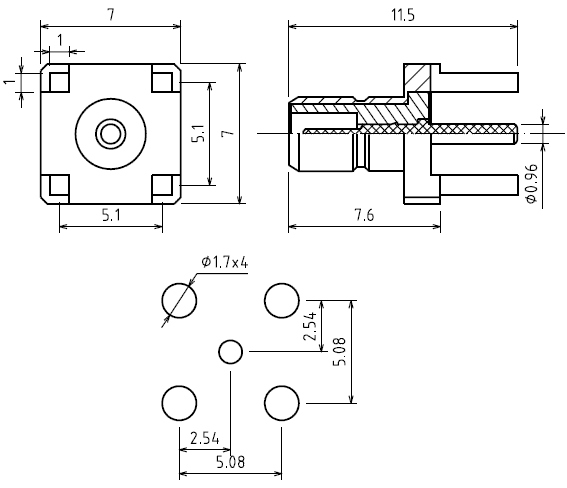

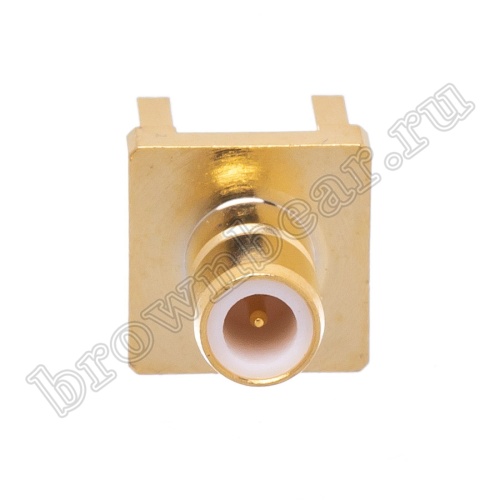

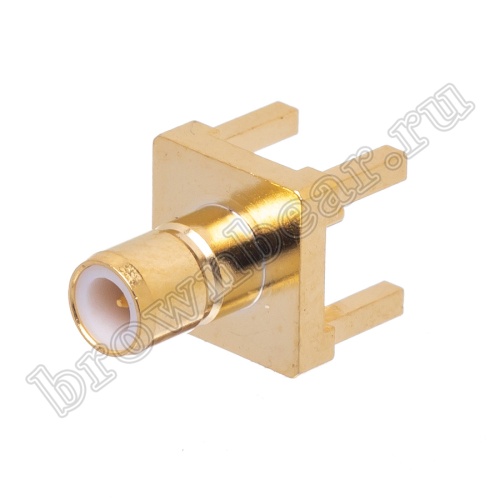

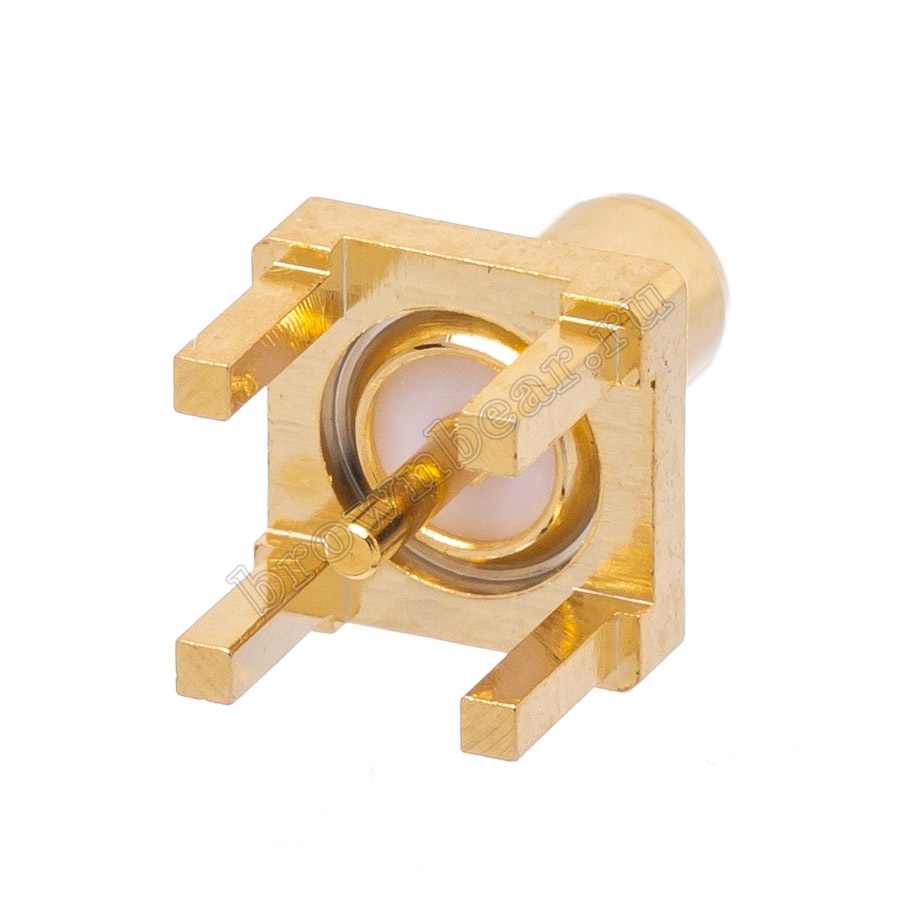

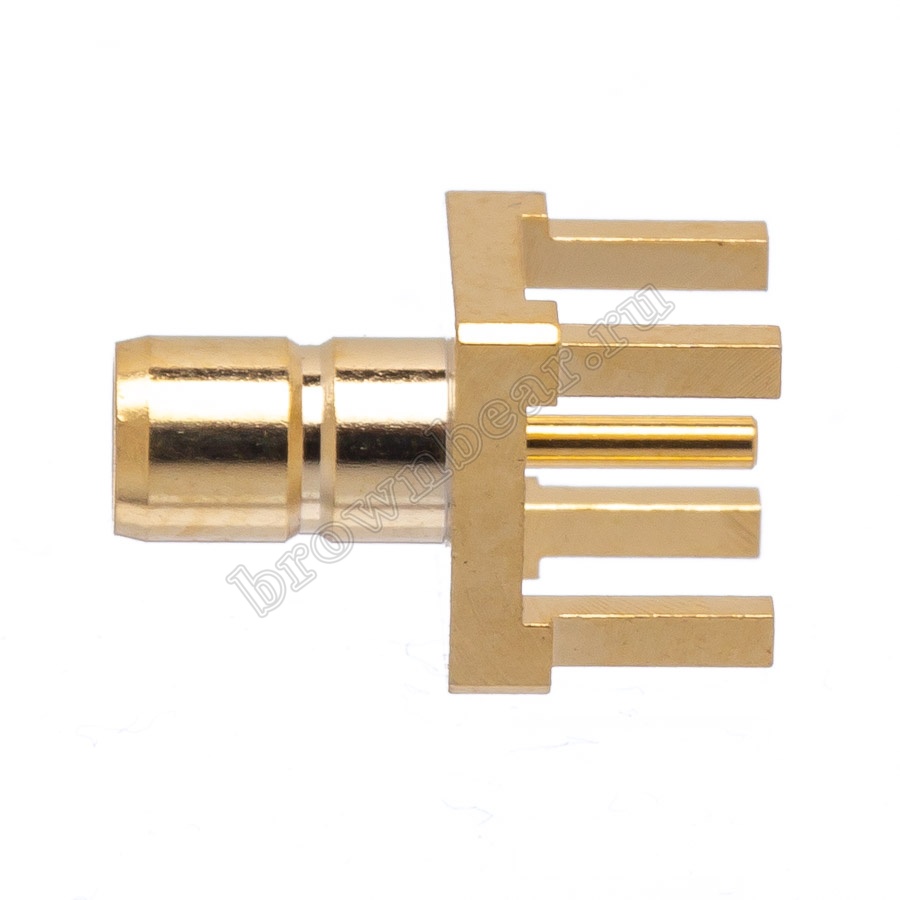

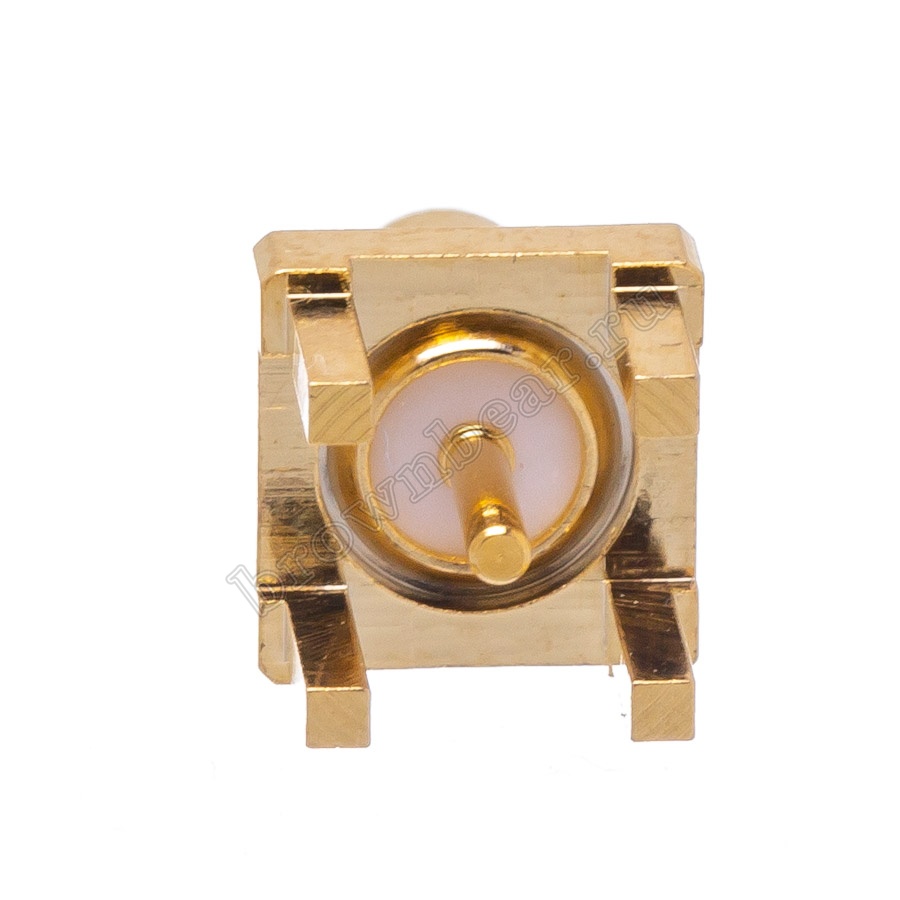

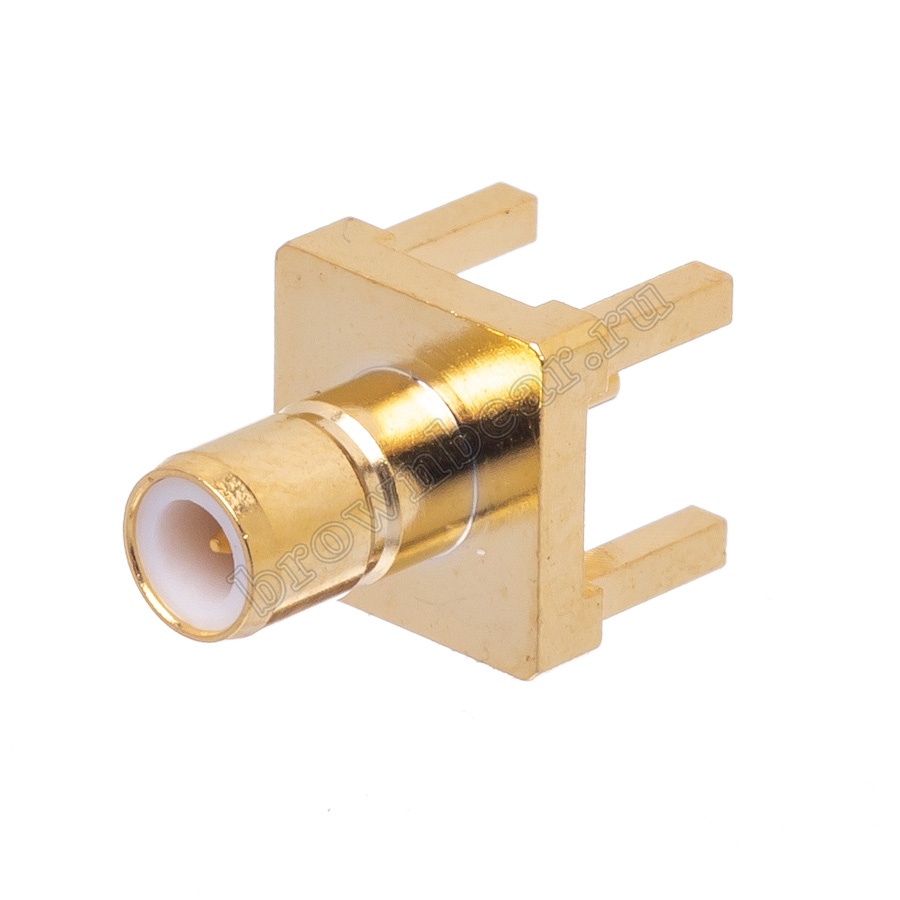

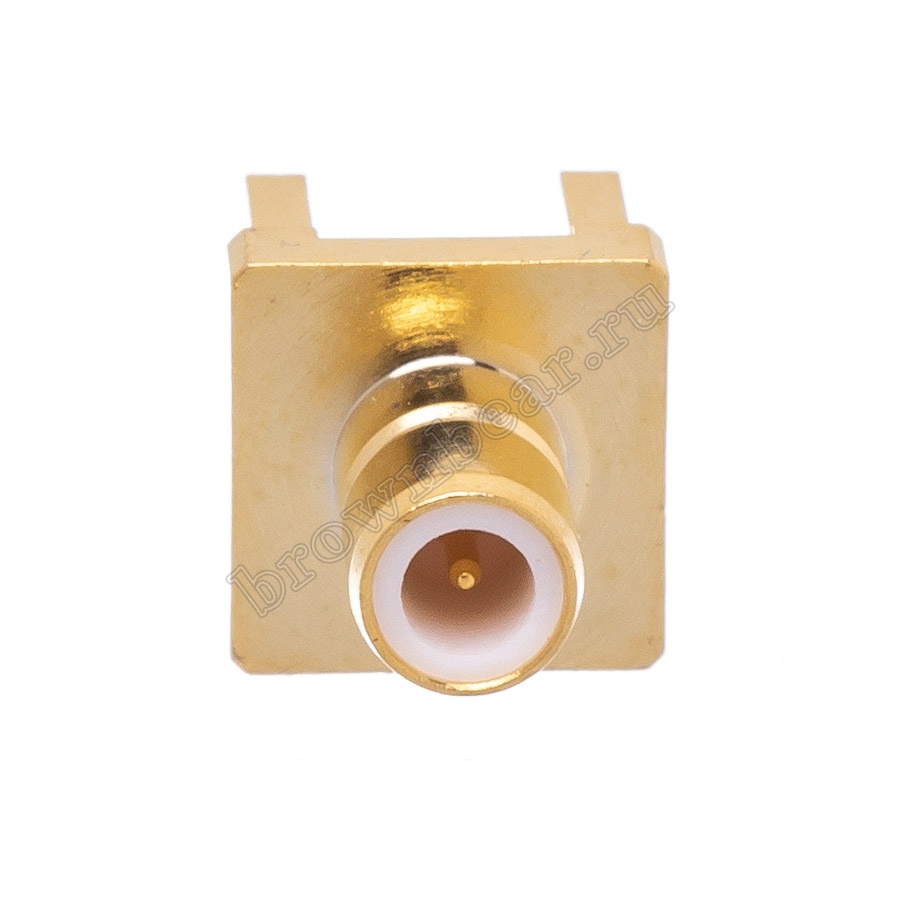

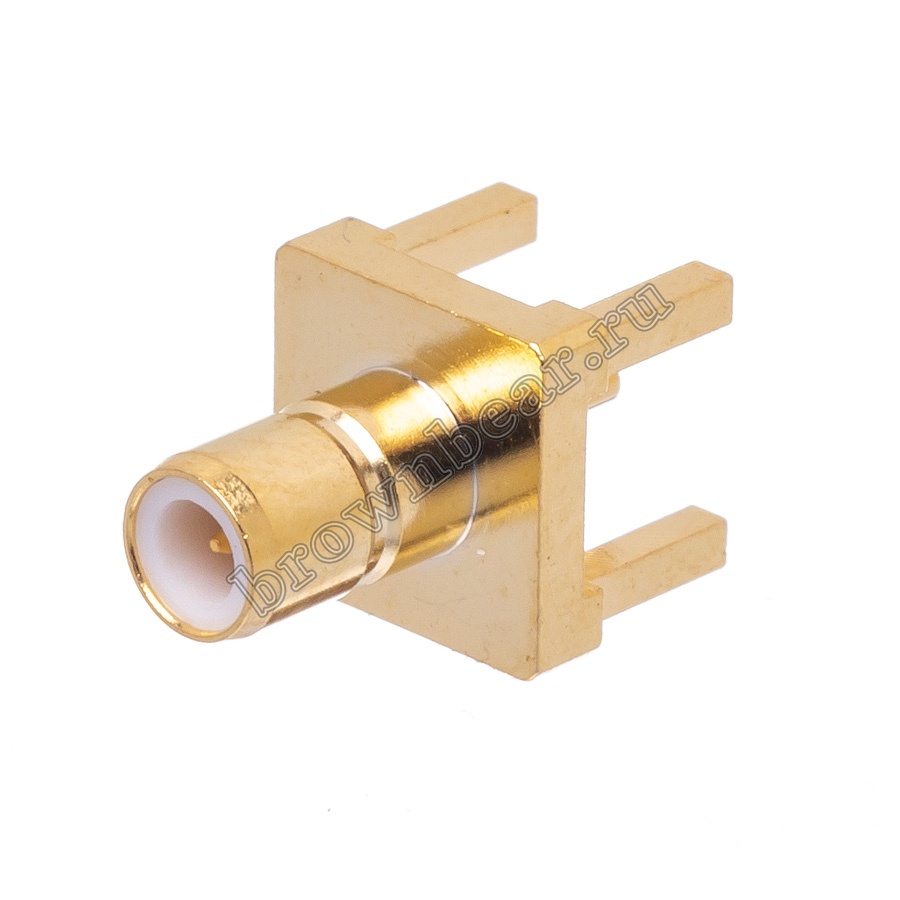

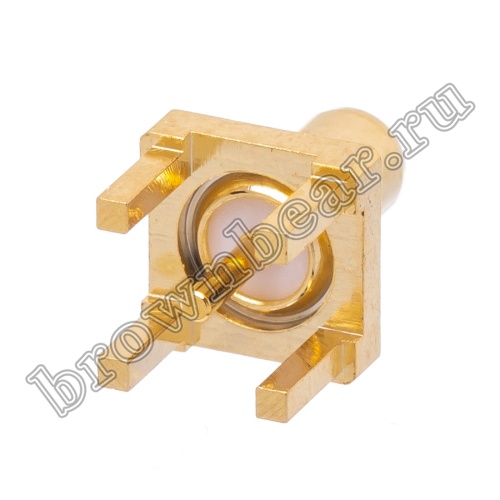

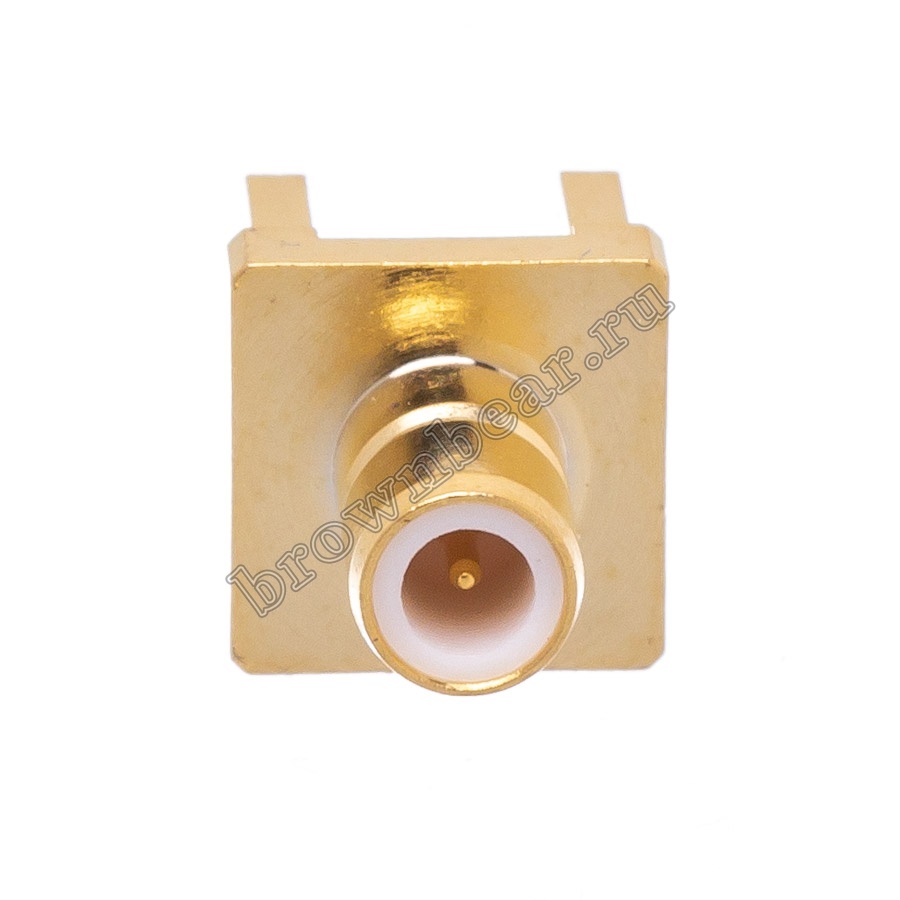

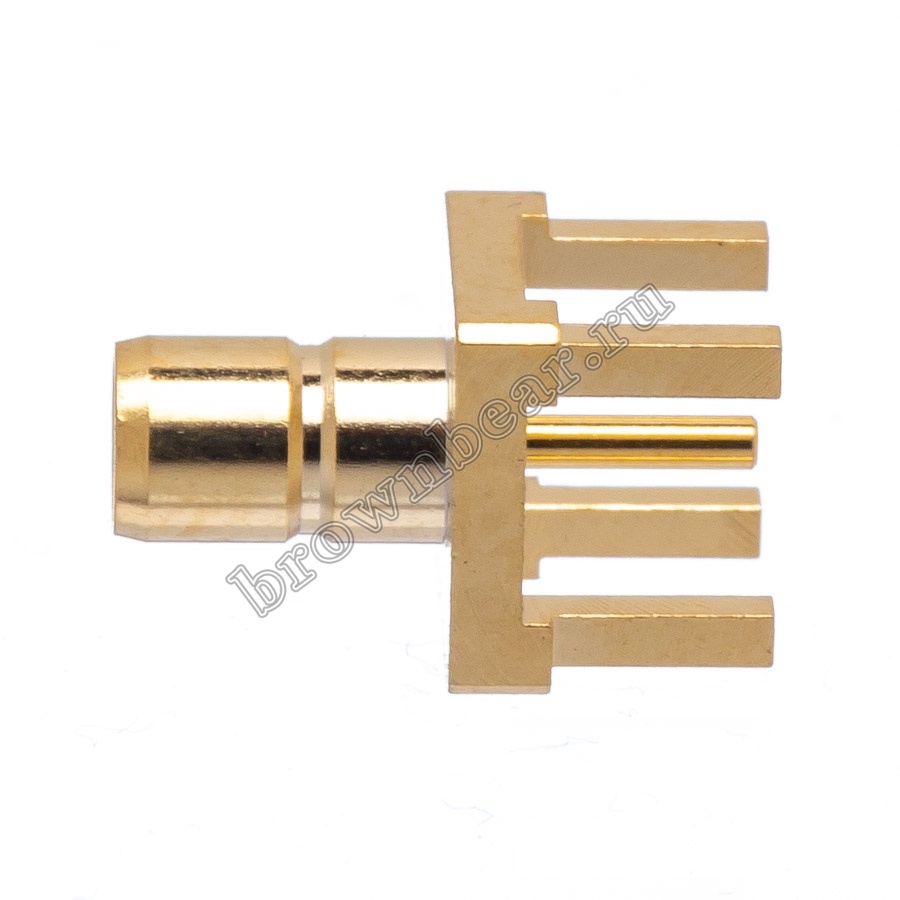

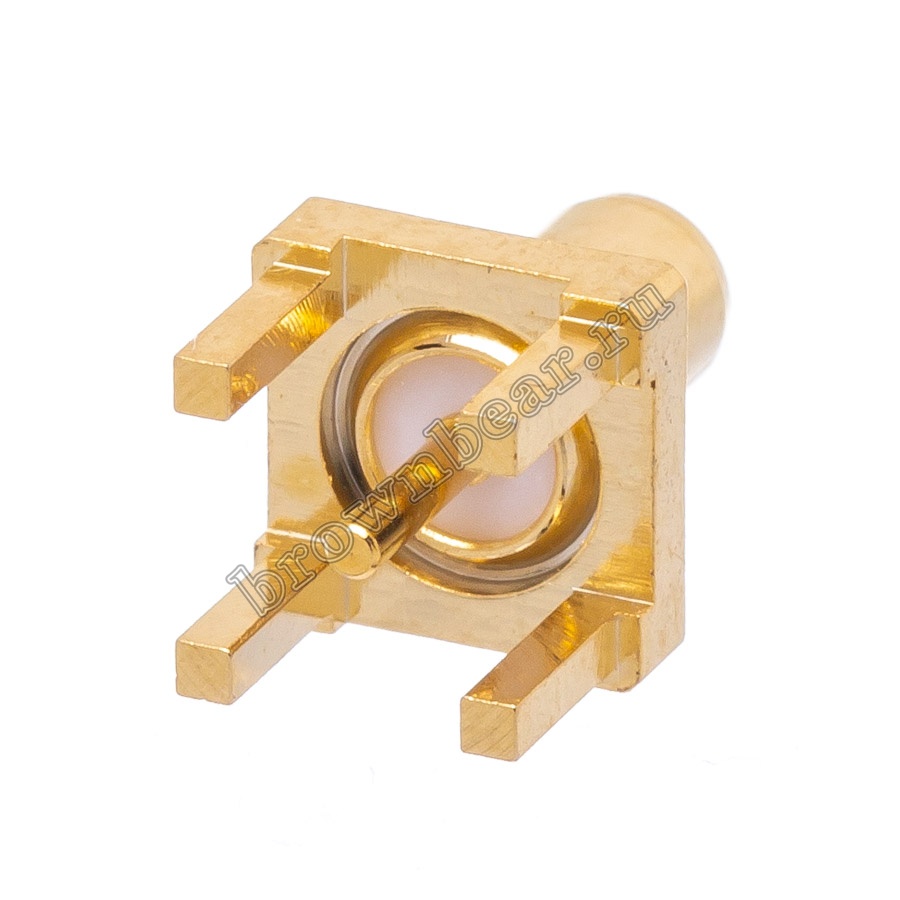

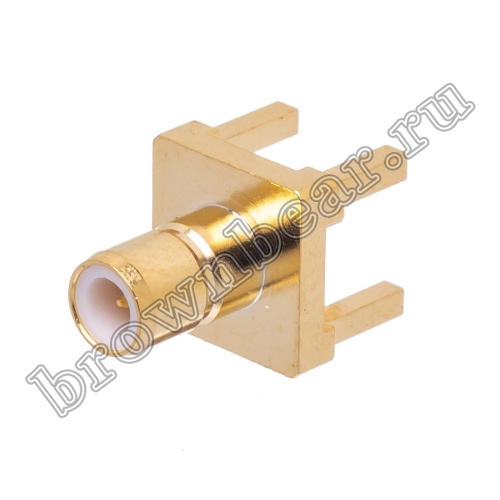

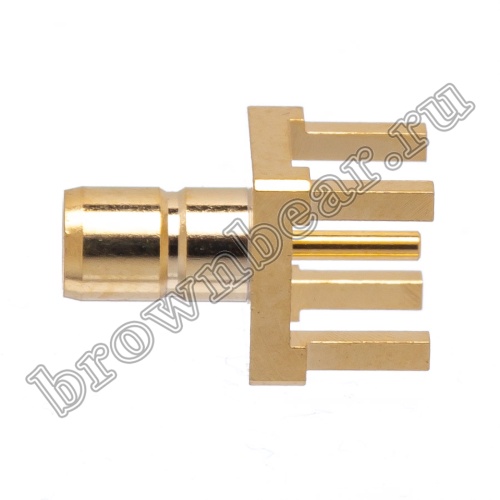

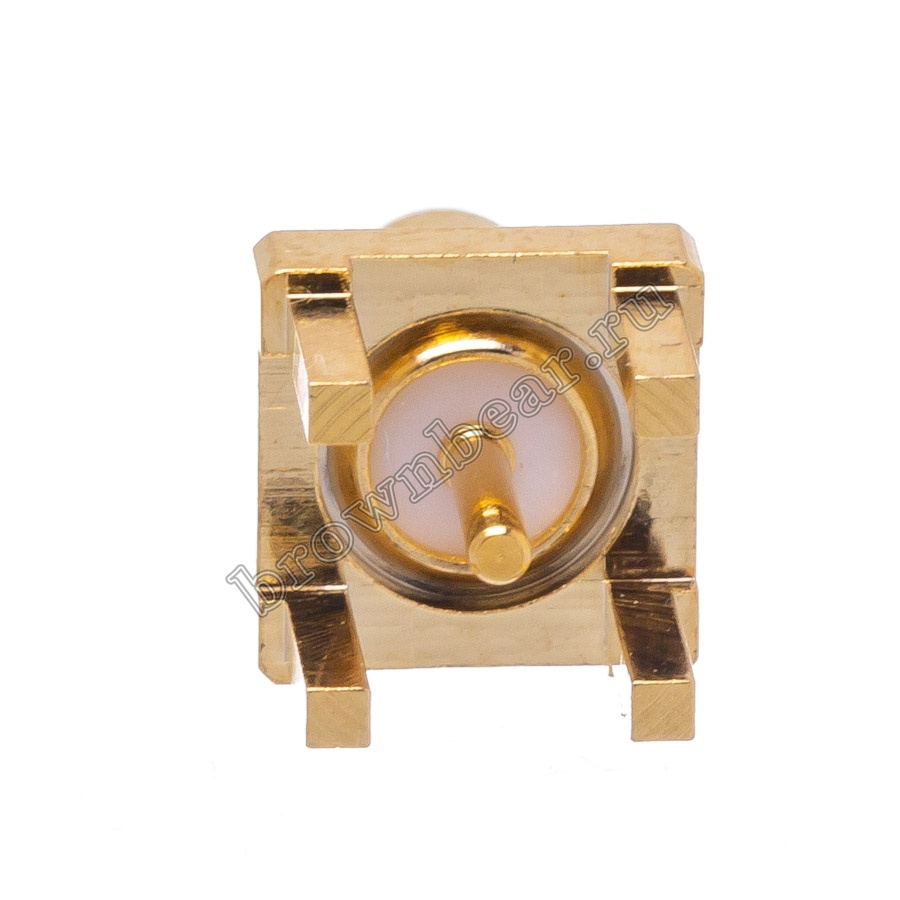

SMB-P Разъем SMB вилка на плату, пайка

SMB разъёмы – сверхминиатюрные радиочастотные соединители, используются для подключения оборудования коаксиальным кабелем, применяются в системах радиосвязи и беспроводной передачи данных с частотой до 4 ГГц.
Компактный корпус и защелкивающиеся соединение делают SMВ разъёмы оптимальными для применения в портативных устройствах.
Гнездо SMB состоит из втулки в изоляторе, разрезного подпружиненного экрана, который фиксирует штекер в розетке, и гладкого цилиндрического корпуса, защищающего соединение.
Разъёмы SMB имеют волновое сопротивление 50 Ом или 75 Ом, могут монтироваться на кабель, на приборную панель или на печатную плату.
Материал корпуса – высококачественная латунь, покрытая никелем или золотом, что позволяет использовать эти разъёмы в неблагоприятных погодных условиях, выдерживать более 500 соединений.
