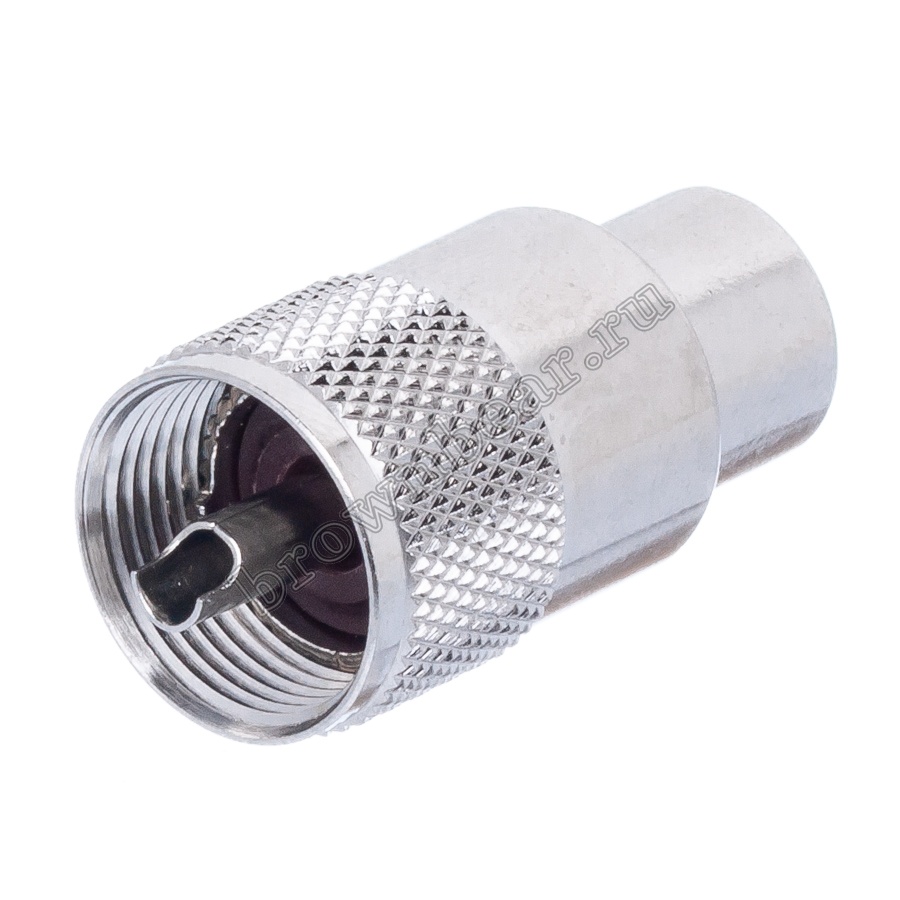

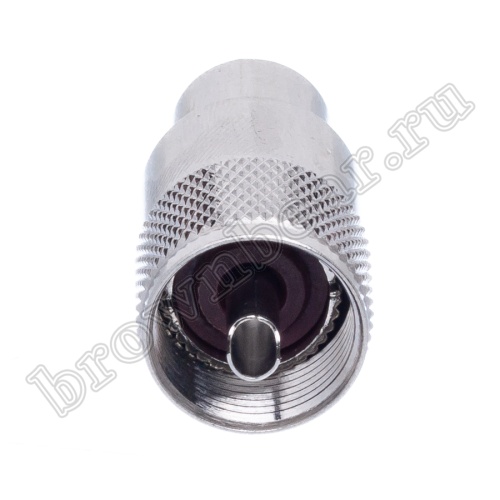

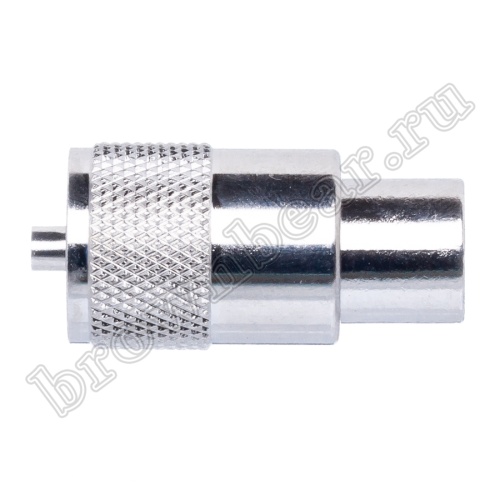

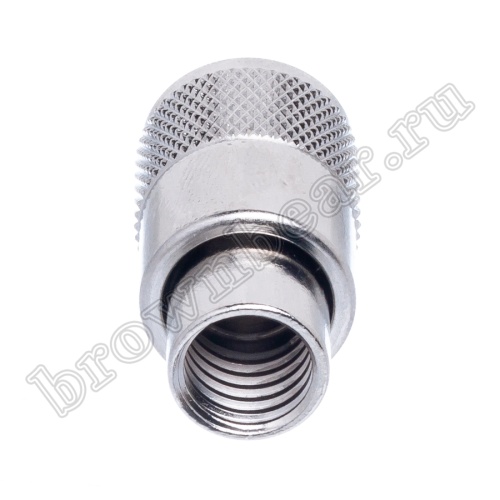

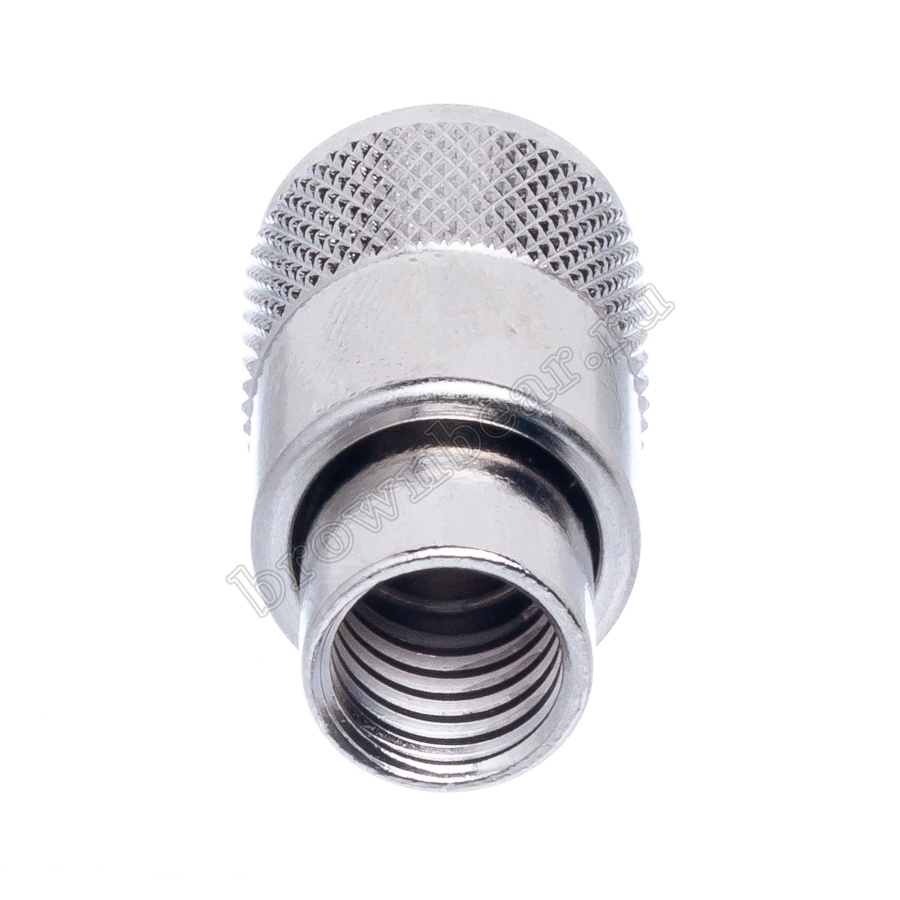

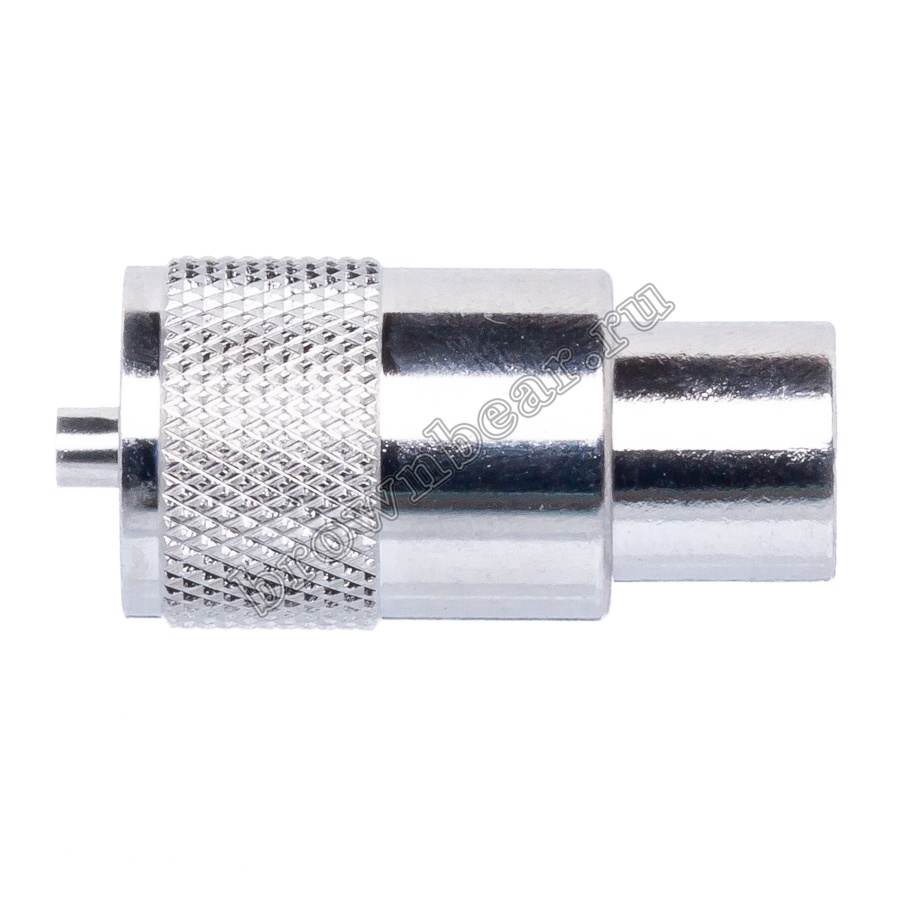

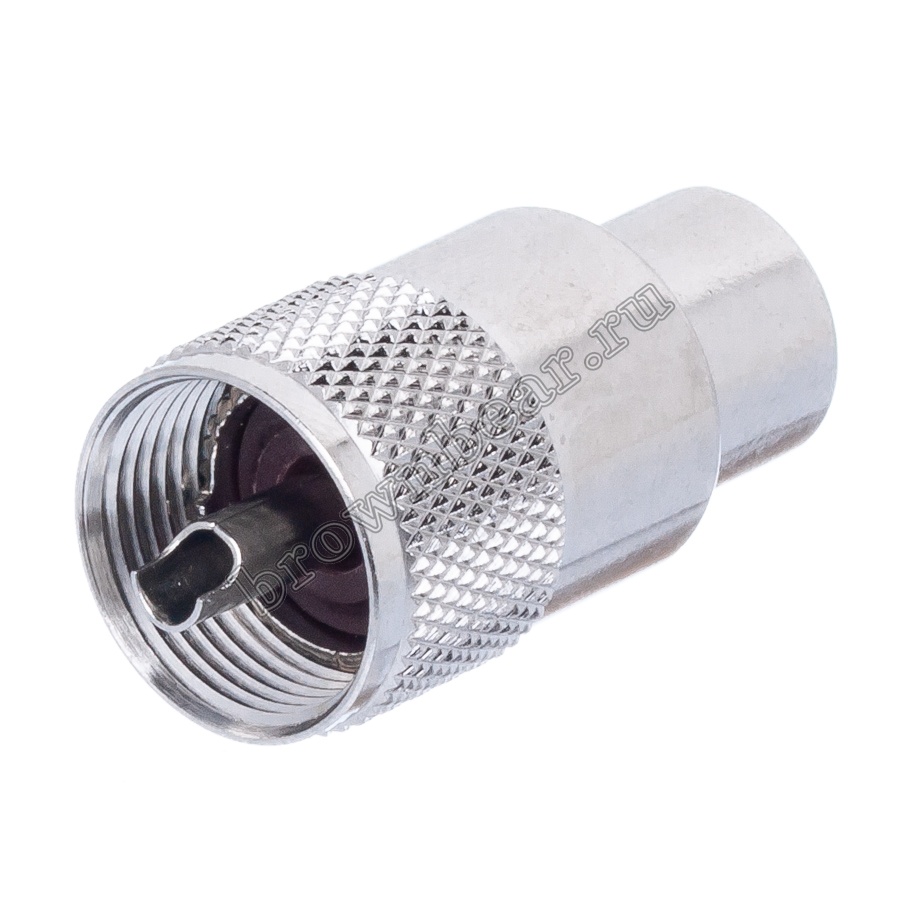

Разъем UHF вилка на кабель RG-8, накручивающийся UHF-U8 купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Режим работы в праздничные дни: 28 декабря до 17.00; с 29 декабря по 8 января – выходные дни.
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
UHF-U8
Код
165-027
Материал контактов
фосф. бронза, покрытая никелем
Материал корпуса
латунь, покрытая никелем
Материал изолятора
тефлон
Способ монтажа
накрутка

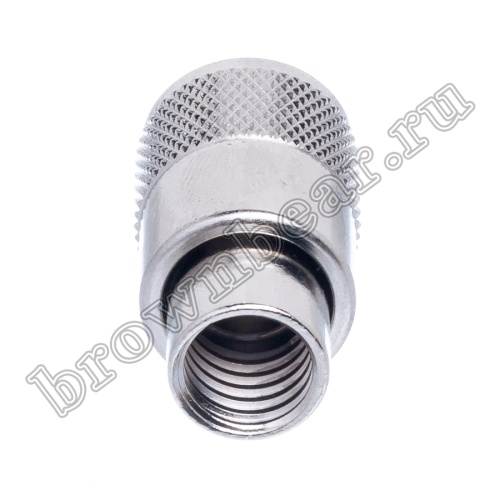

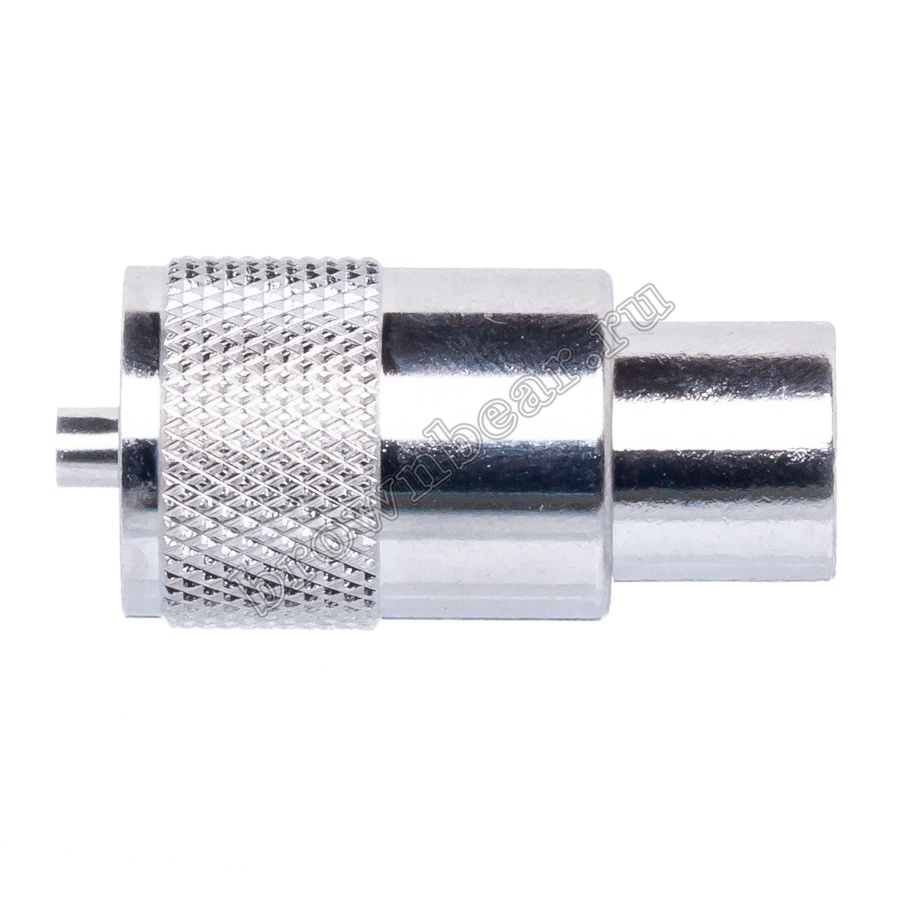

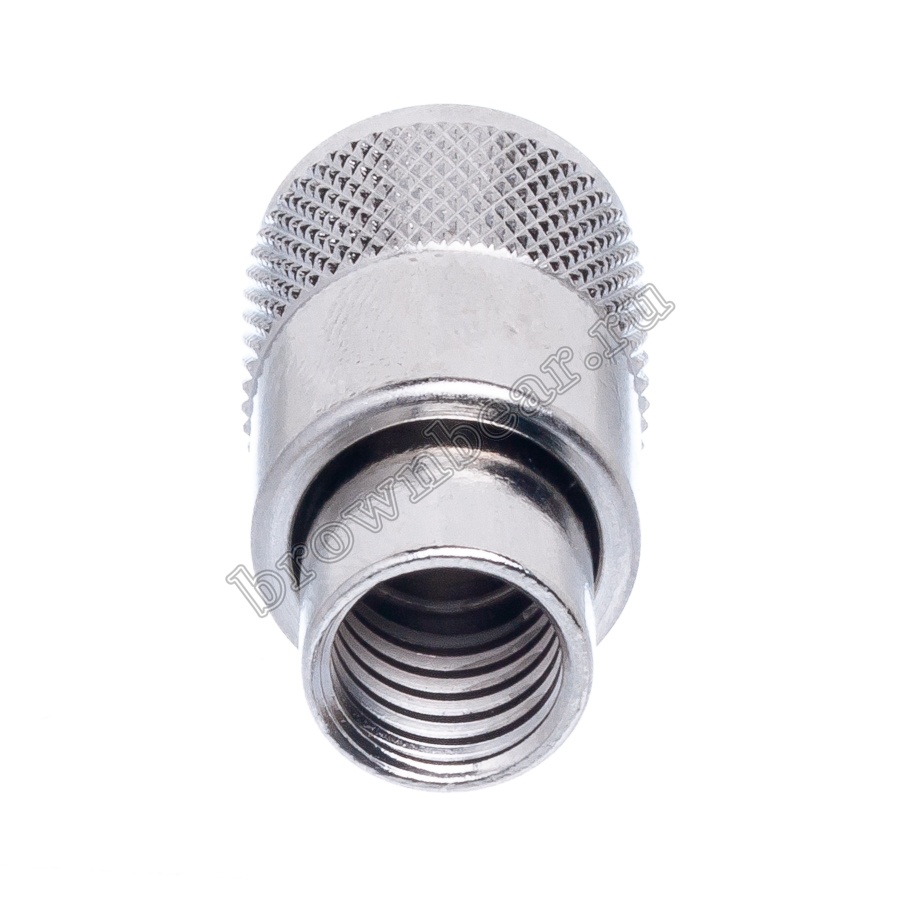

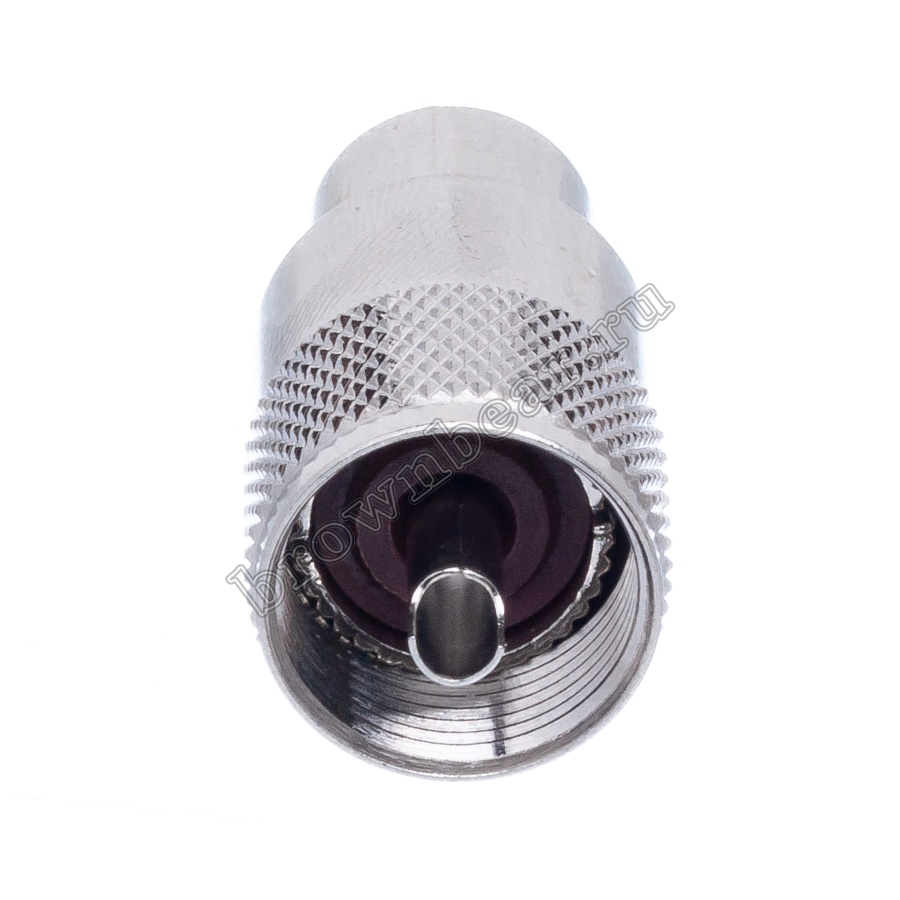

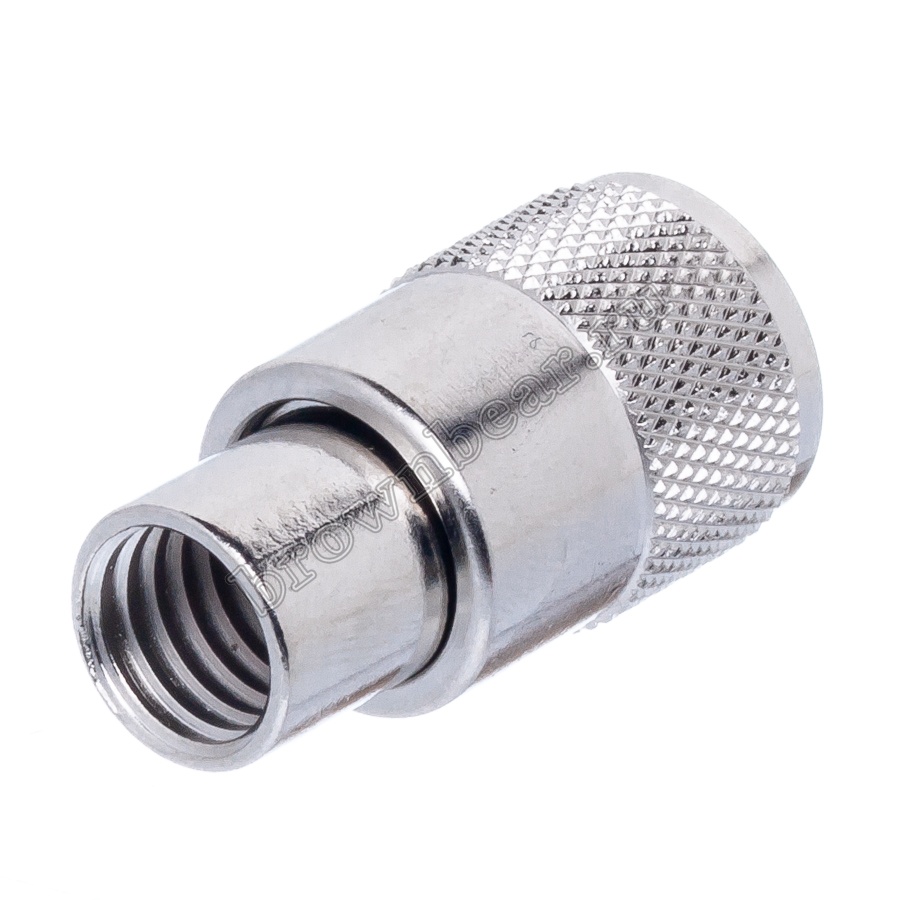

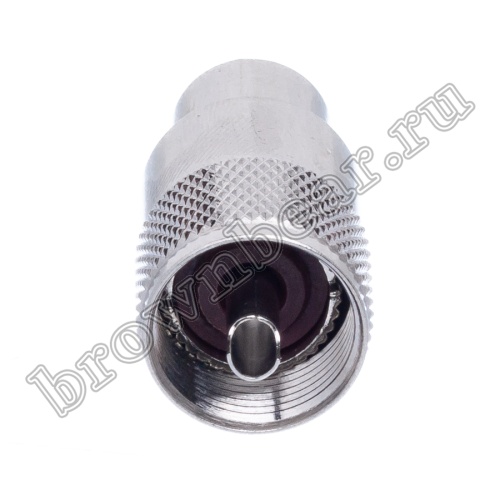

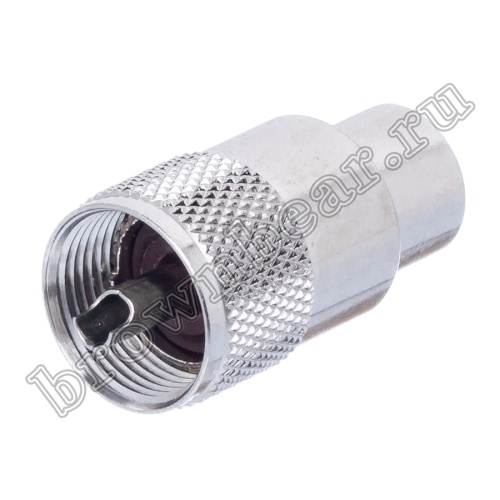

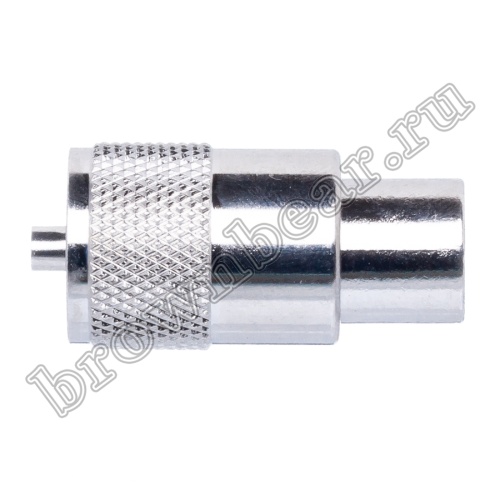

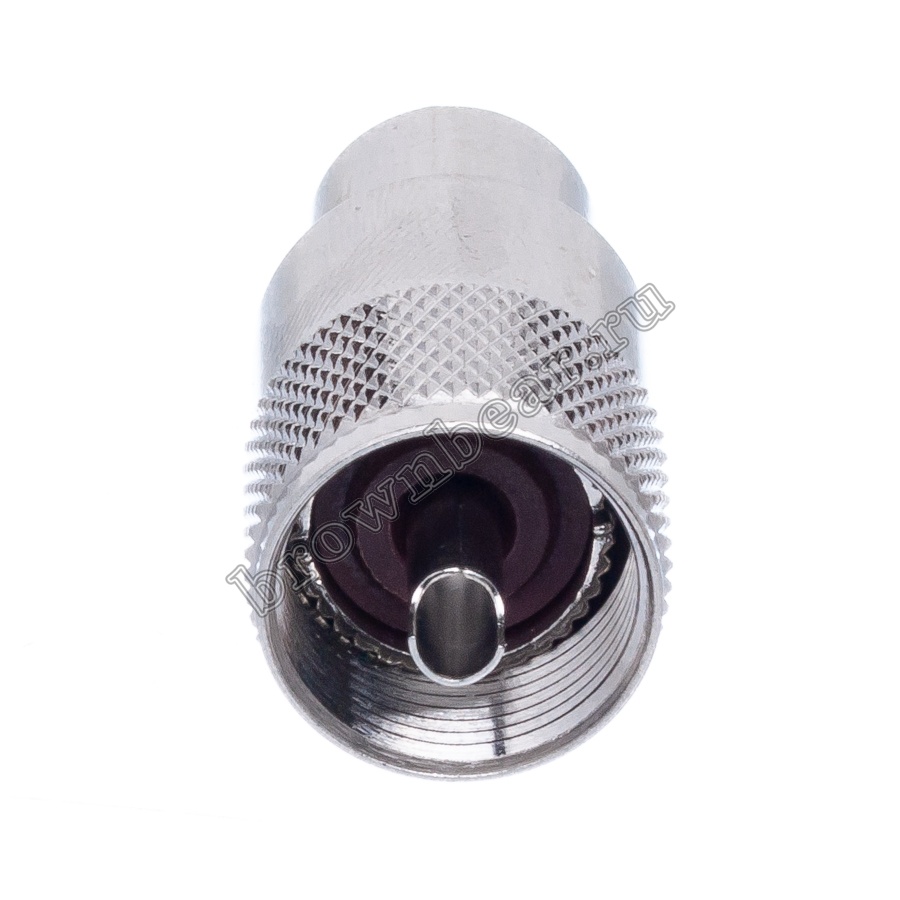

UHF штекер предназначен для быстрого монтажа на коаксиальный кабель RG-8U и аналогичные с волновым сопротивлением 50 Ом, без использования специальных инструментов. Разъём накручивается на подготовленный кабель поверх оплётки. Центральный провод кабеля впрессовывается в контакт при монтаже.

Описание товара

UHF разъёмы — тип резьбовых высокочастотных разъёмов для работы с сигналами до 500 МГц, используются в радиосвязи, телевидении, радиовещании, а также в медицинском оборудовании, таком как ультразвуковые аппараты, магнитно-резонансные томографы и другие устройства, где требуется высокая точность передачи данных и минимальные помехи.
Соединители UHF имеют непостоянный импеданс, выдерживают напряжение до 4 кВ.
Материал корпуса – высококачественная латунь с покрытием из никеля. Центральный контакт – латунь, покрытая золотом.
Соединяются разъёмы между собой с помощью резьбы: корпус штекера имеет фиксирующую гайку с внутренней резьбой, корпус ответной части - внешнюю резьбу и зубчатый контур, для предотвращения скручивания и ослабления сигнала.
Могут монтироваться на кабель при помощи обжима, пайки, либо накрутки, а также на приборную панель.
Разъёмы UHF мини применяются в мобильных устройствах, где одним из требования является размер, работают на частотах до 2,5 ГГц.

Характеристики

Страна Тайвань (Китай)
Артикул товара UHF-U8
Код 165-027
Разъём UHF
Тип контактов вилка
Установка на кабель
Тип используемого кабеля RG-8
Способ монтажа накрутка
Материал контактов фосф. бронза, покрытая никелем
Материал корпуса латунь, покрытая никелем
Материал изолятора тефлон
Волновое сопротивление, Ом 50
Вес, кг 0.018381
Артикулы изделия UHFU8

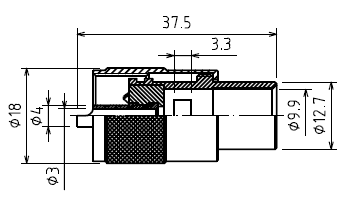

Схема изделия

Файлы

d2261.png Схема изделия, 2.78 КБ

C этим товаром искали

Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
180 руб от 1 шт
174 руб от 100 шт
168 руб от 1000 шт
