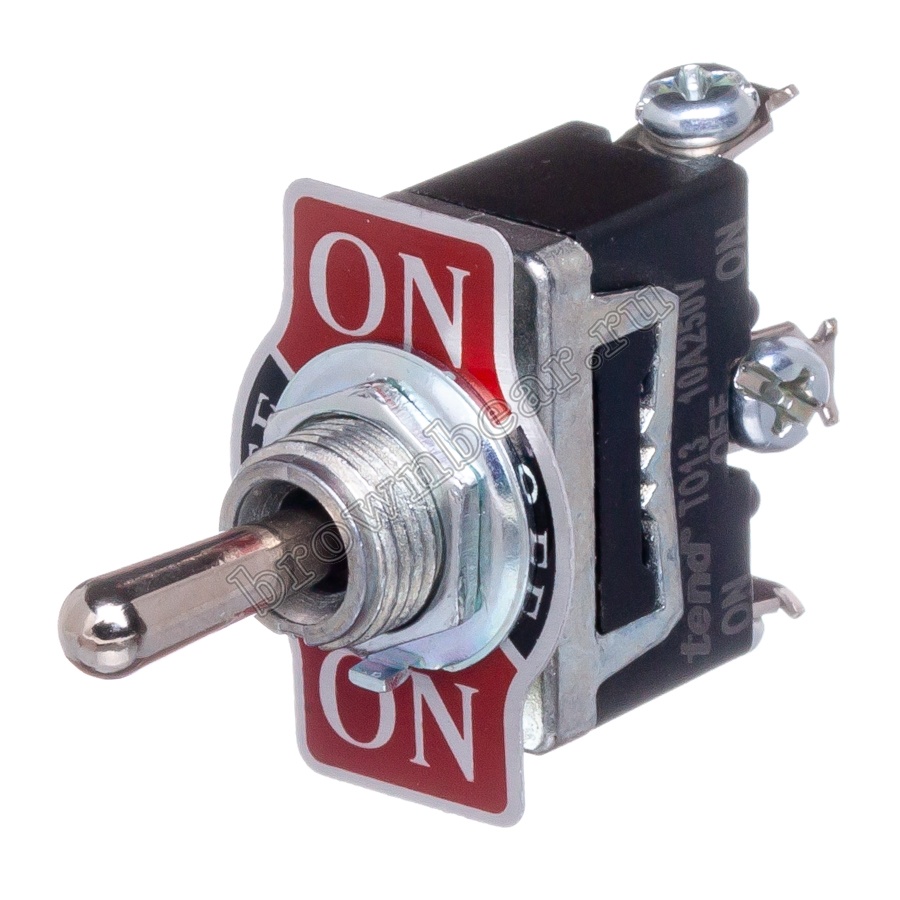

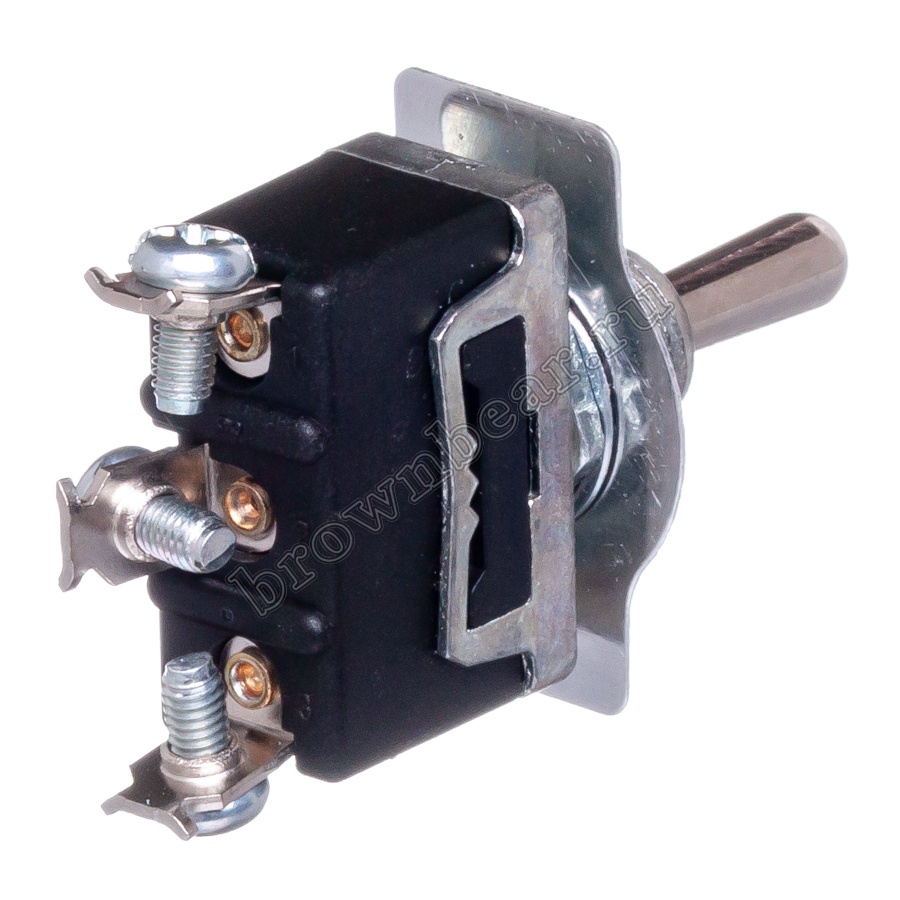

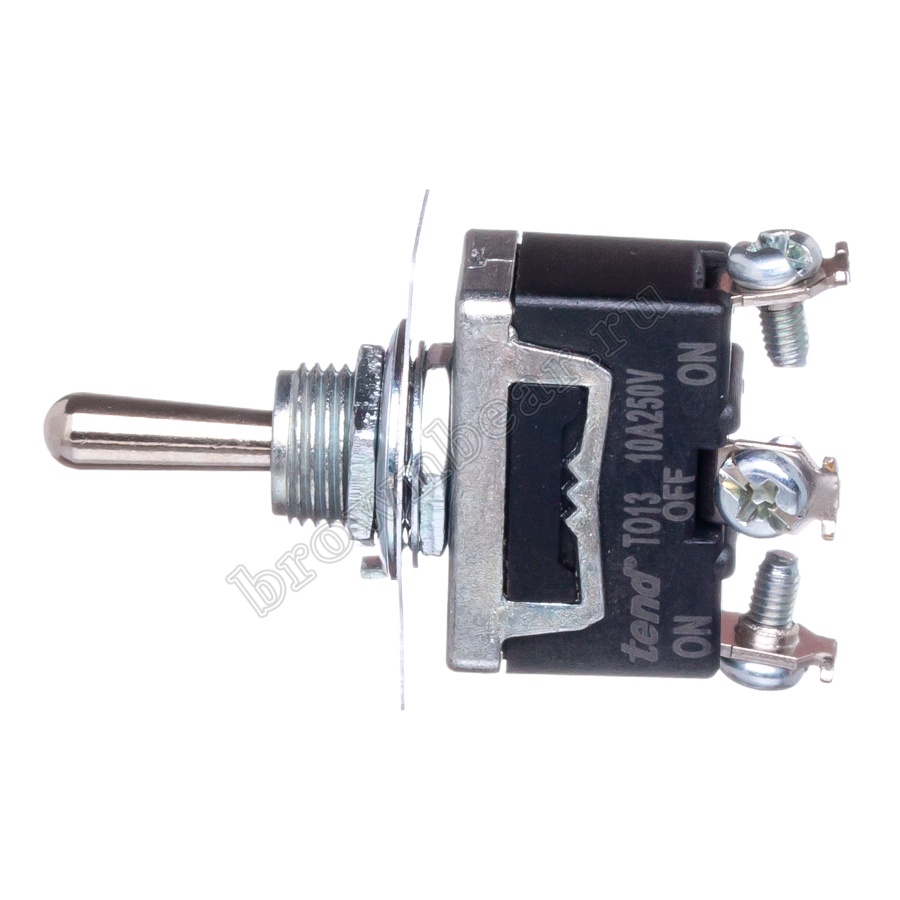

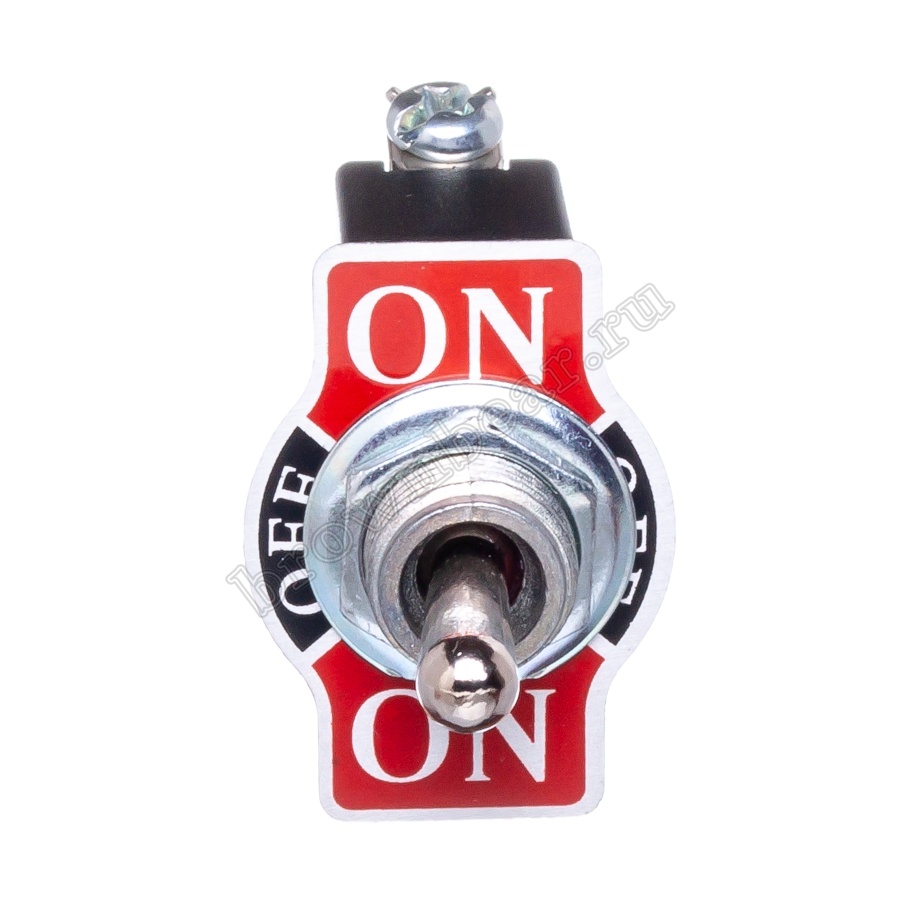

T013B Тумблер однополюсный, 3 контакта (on-off-on), на панель, с гайкой, SPDT

Артикул: T013B

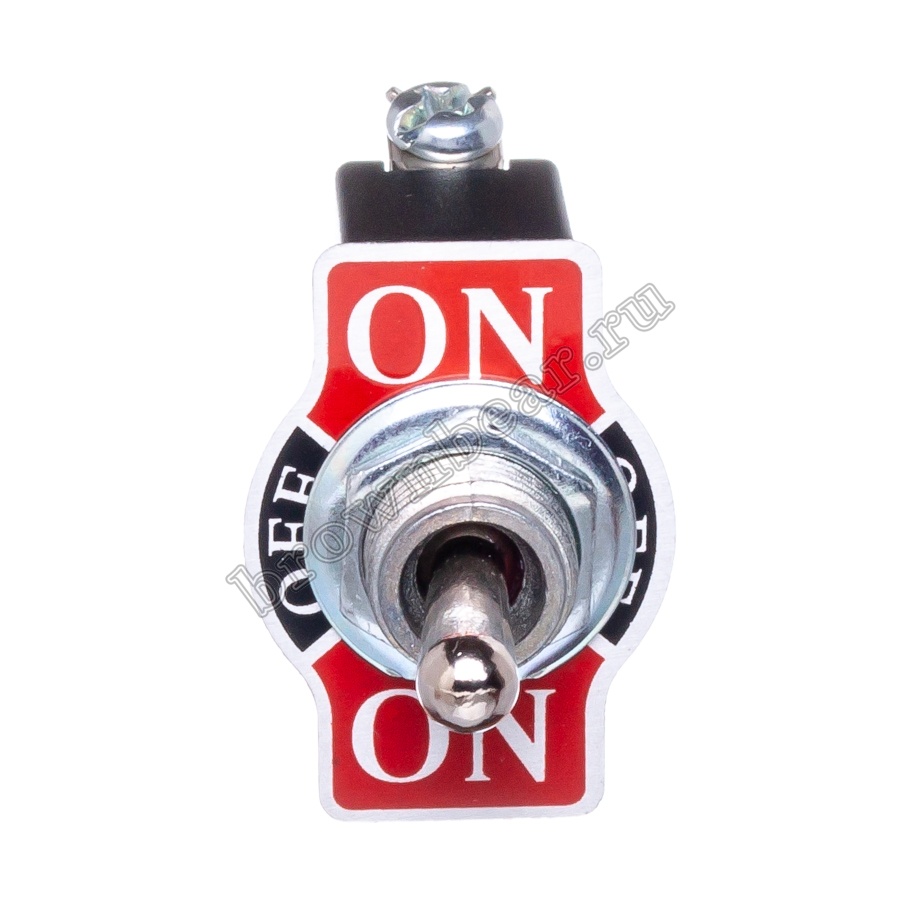

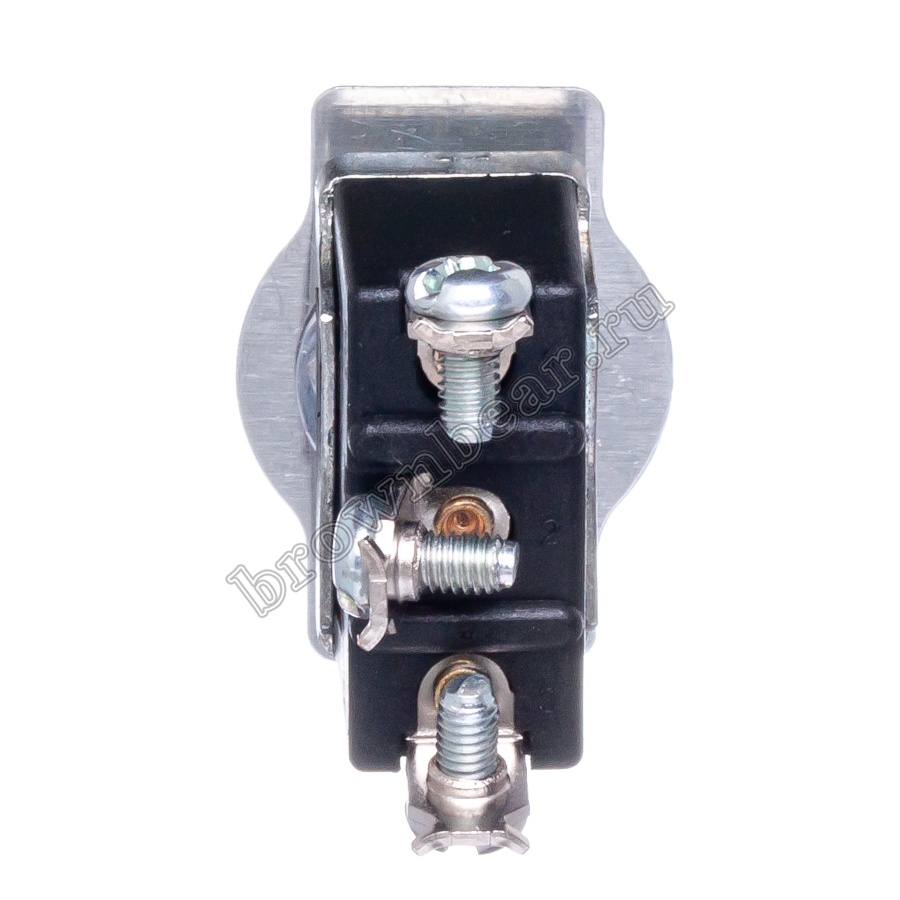

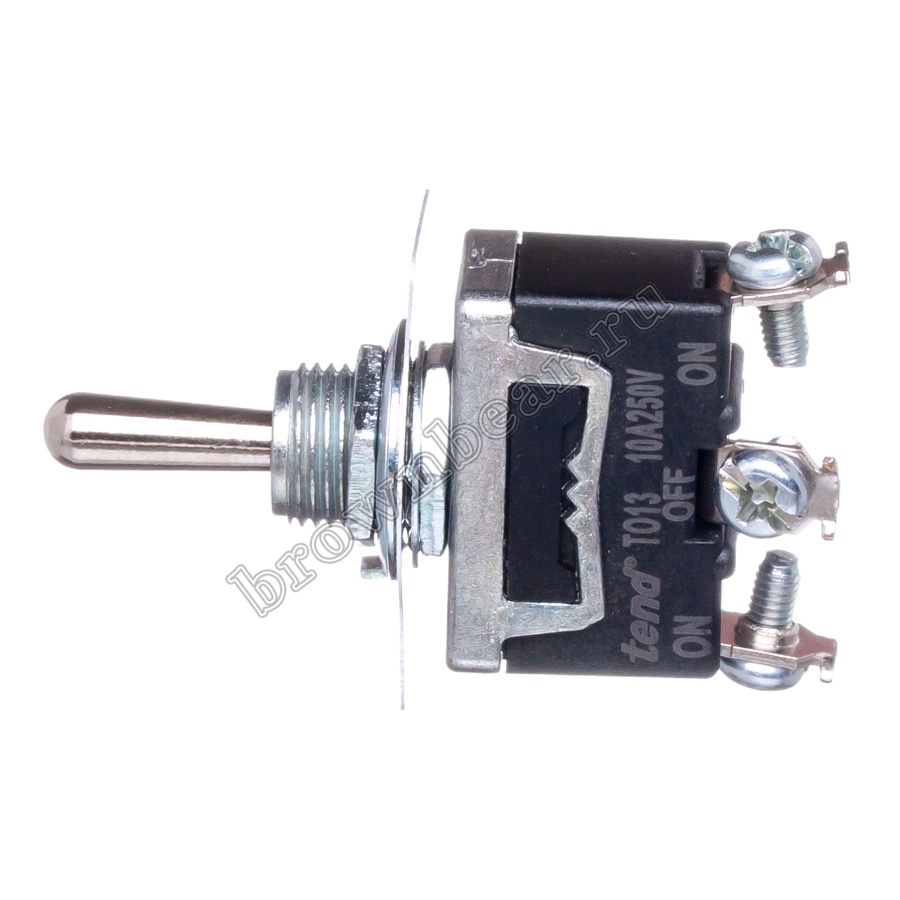

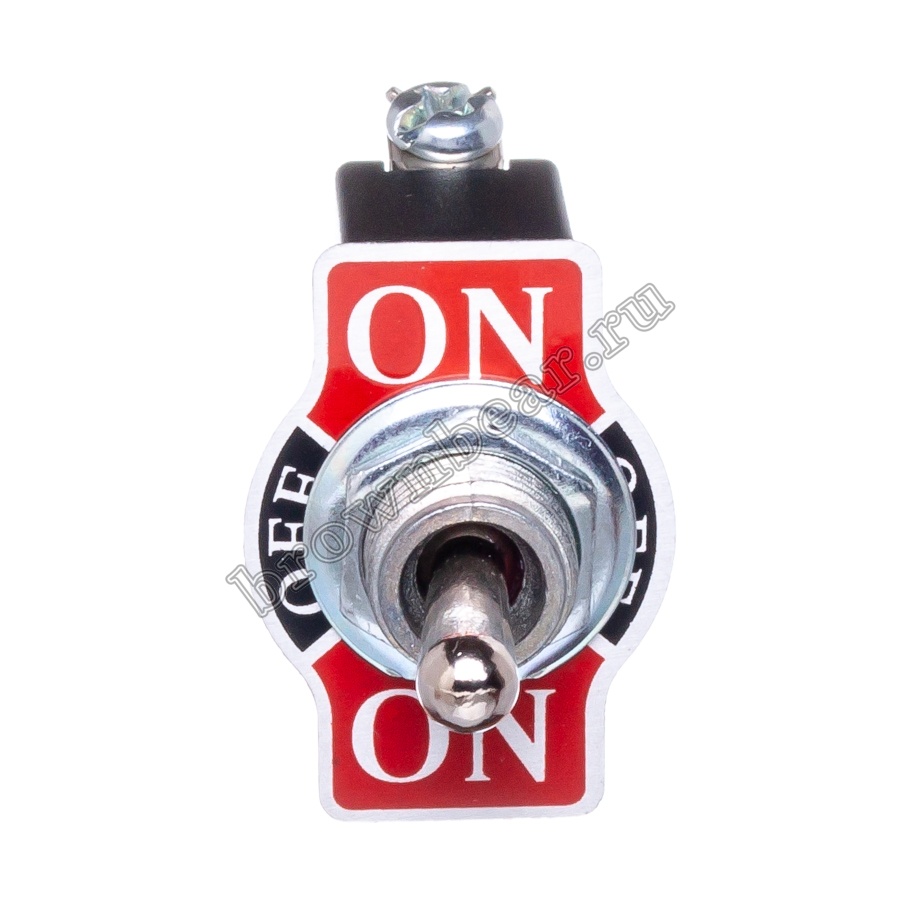

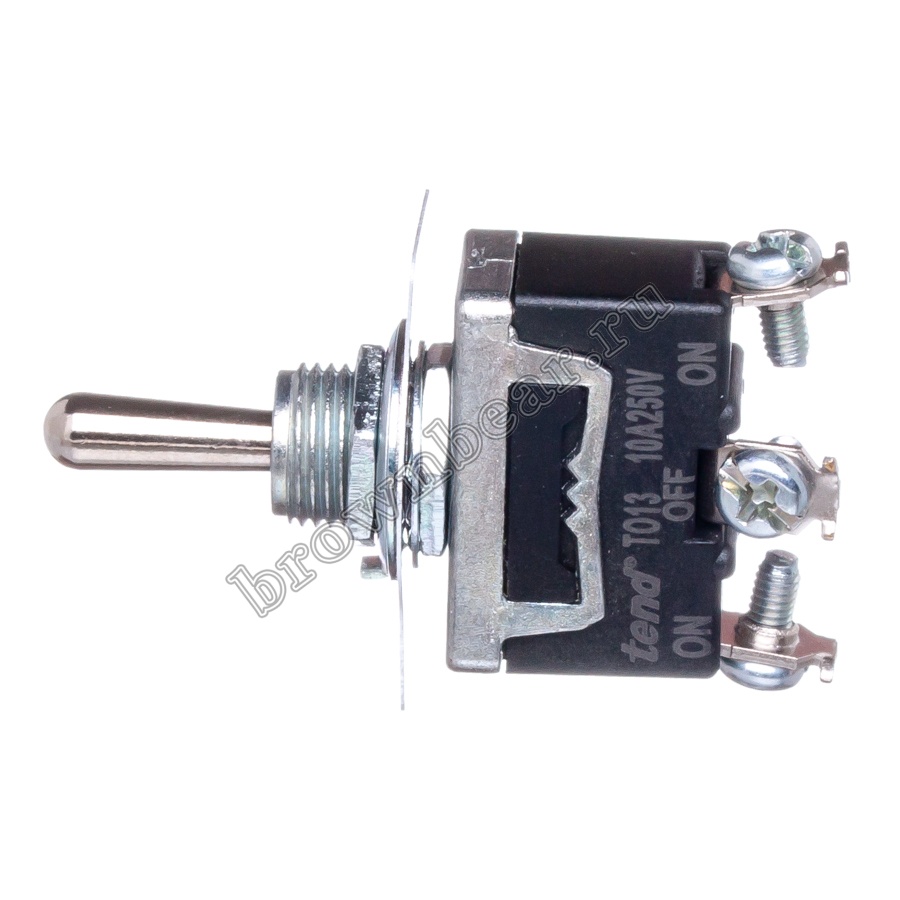

Тумблер однополюсный, 3 контакта (on-off-on), на панель, с гайкой, SPDT фото 3

Тумблер однополюсный, 3 контакта (on-off-on), на панель, с гайкой, SPDT фото 4

Тумблер однополюсный, 3 контакта (on-off-on), на панель, с гайкой, SPDT фото 5

Тумблер однополюсный, 3 контакта (on-off-on), на панель, с гайкой, SPDT фото 6

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Страна

Тайвань (Китай)

Артикул товара

T013B

Код

370-003

Тип переключателя

тумблер

Ресурс

500 000 операций (механич.)

Установка

на панель/блок

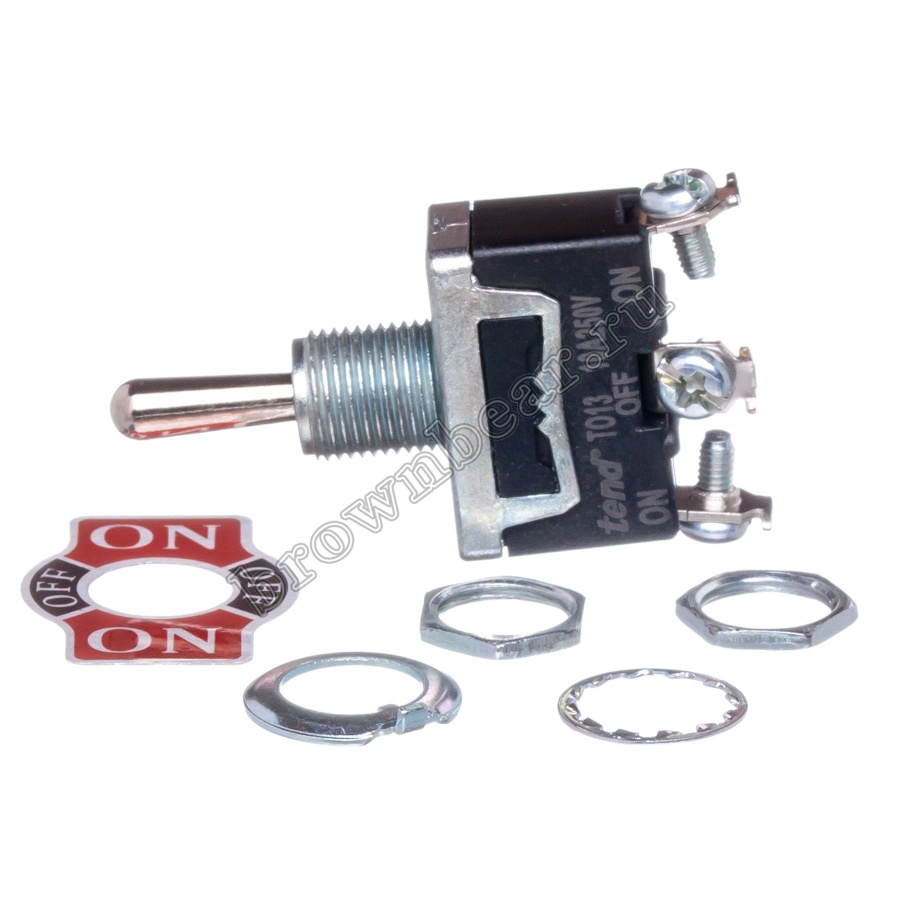

Тумблер 220 В на три положения ON-OFF-ON с маркировочной пластиной, 3 контакта, устанавливается на панель, крепится с помощью гайки, провод присоединяется с помощью клемм тип «O» или «U», либо зажимается винтами.

Описание товара

Тумблер – электромеханический компонент коммутации цепей управления, питания в приборах и устройствах, используется для переключения между несколькими состояниями: ON-OFF, ON-ON, ON-OFF-ON, с фиксацией или без фиксации переключающего рычажка.
Малогабаритные переключатели на два или три положения, с количеством контактов от 2 до 12, рассчитаны на напряжение 220 В. Устанавливаются тумблеры на приборную панель оборудования или припаиваются к плате вертикально, либо под прямым углом.

Характеристики

Производитель	TEND
Страна	Тайвань (Китай)
Артикул товара	T013B
Код	370-003
Тип переключателя	тумблер
Установка	на панель/блок
Предельное напряжение, В	2000В (АС) 50/60Гц в течение 1 мин
Сопротивление изолятора (не менее МОм)	100 МОм при 500V DC.
Сопротивление контакта (не более Ом)	15 мОм
Ресурс	500 000 операций (механич.)
Допустимые температуры	от -25 до 80 °C
Герметичность	Влажность: 85%
Тип переключения	on - off - on
Вес, кг	0.032648
Артикулы изделия	T013B

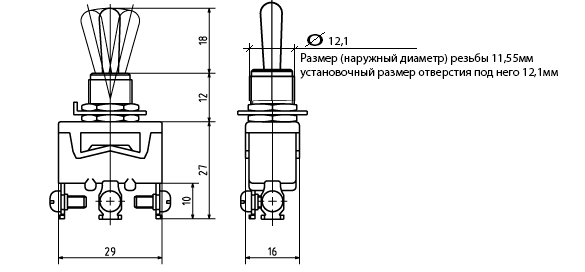

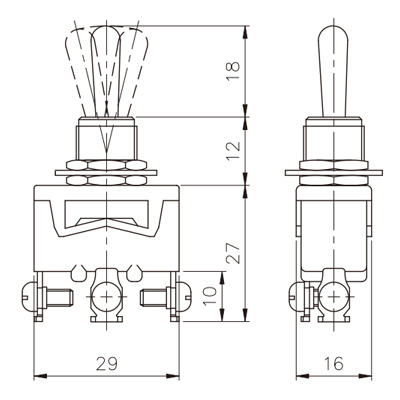

Схема изделия

Тип нагрузки	Тип тумблера	Переменный ток	Постоянный ток
Резистивная	T0	10A (250В) 15A (125В)	0.4A (250В) 0.8А (125В)
Резистивная	T5	15A (250В) 20А (125В)	0.5A (250В) 0.9А (125В)
Индуктивная	T0	10A (250В) 15A (125В)	0.2A (250В) 0.4А (125В)
Индуктивная	T5	15A (250В) 20А (125В)	0.3A (250В) 0.5А (125В) 15А (30В)
Лампа	T0	300Вт (100В) 500Вт (200В)
Лампа	T5	400Вт (125В) 800Вт (250В)	7A (30В)
Двигатель	T0	200Вт (125В) 300Вт (250В)
	T5	400Вт (125В) 1 фазн.
	T0	550Вт (250В) 3 фазн.
	T5	750Вт (125В) 3 фазн.
