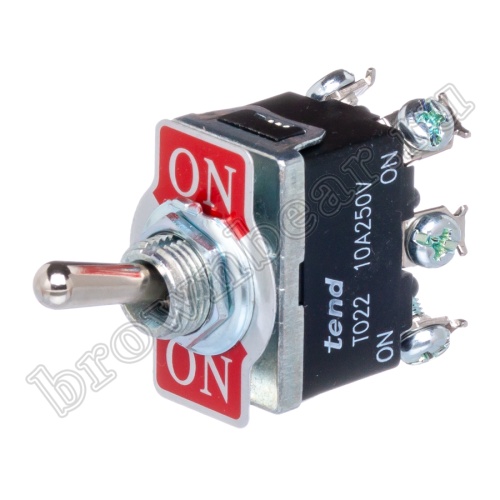

T022B Тумблер двухполюсный, 6 контактов (on-on), на панель, с гайкой, DPDT

Артикул: T022B

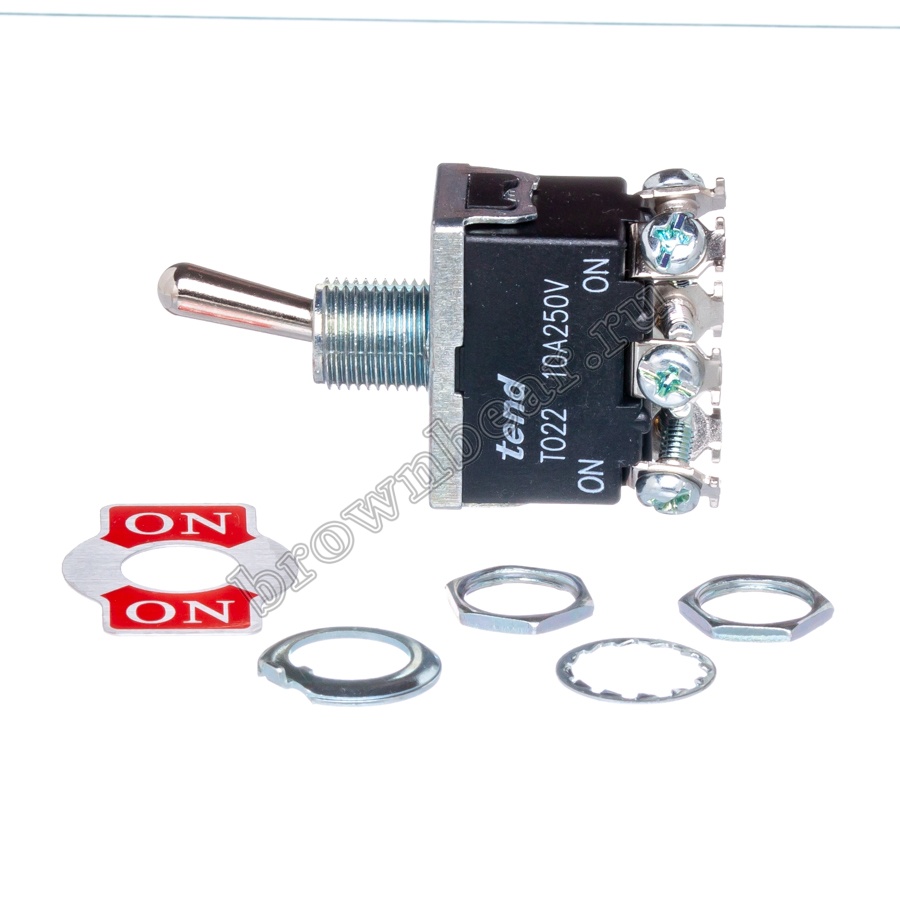

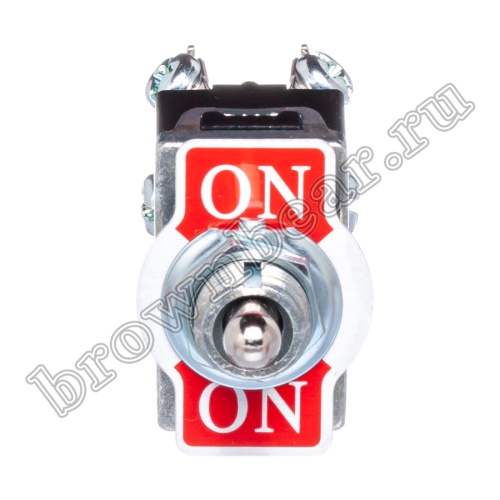

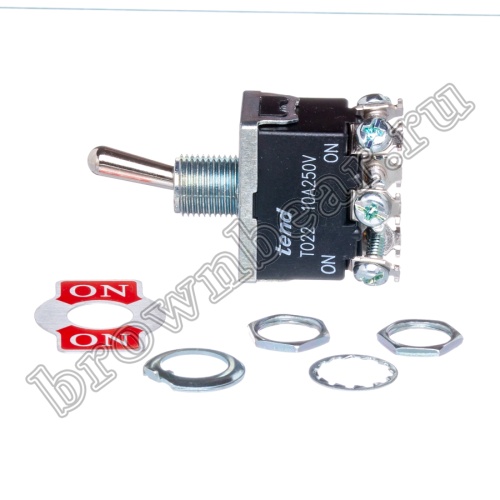

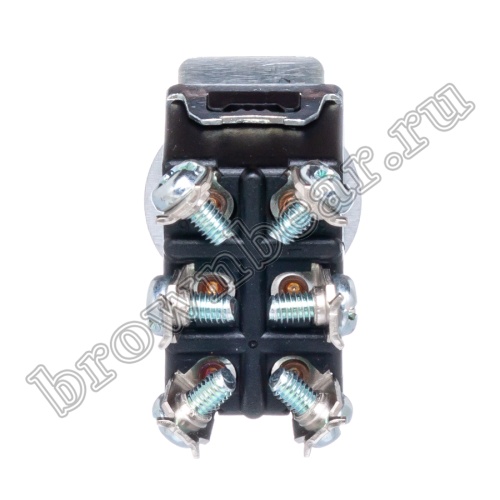

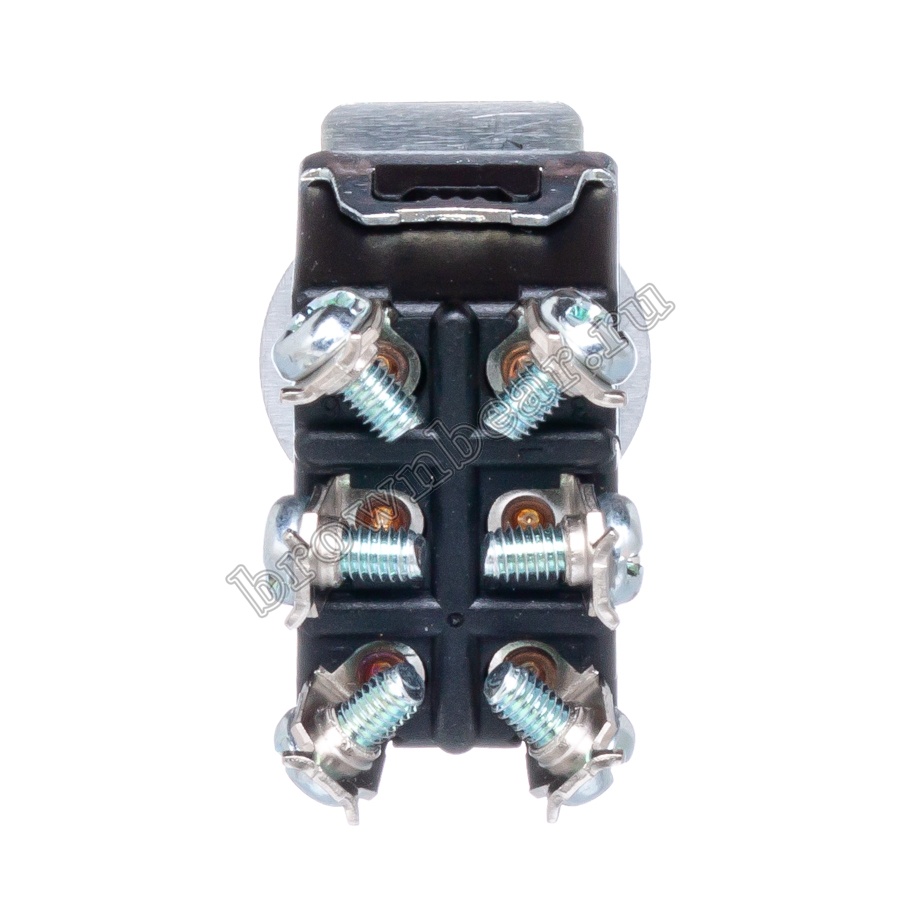

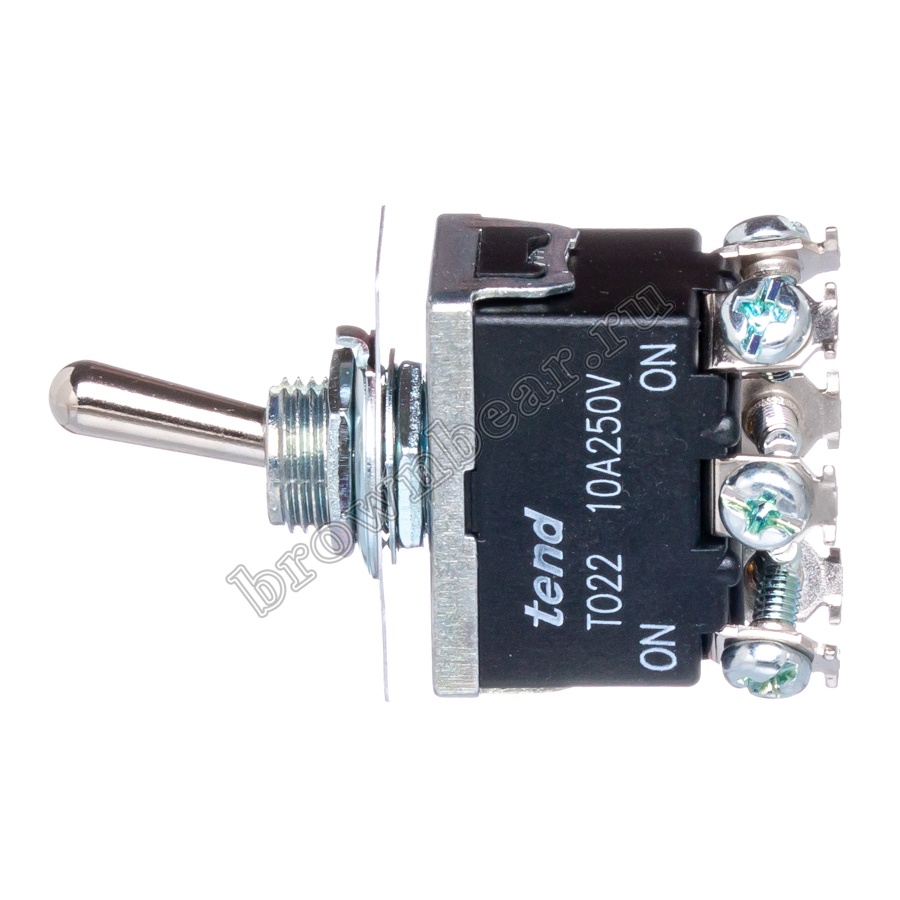

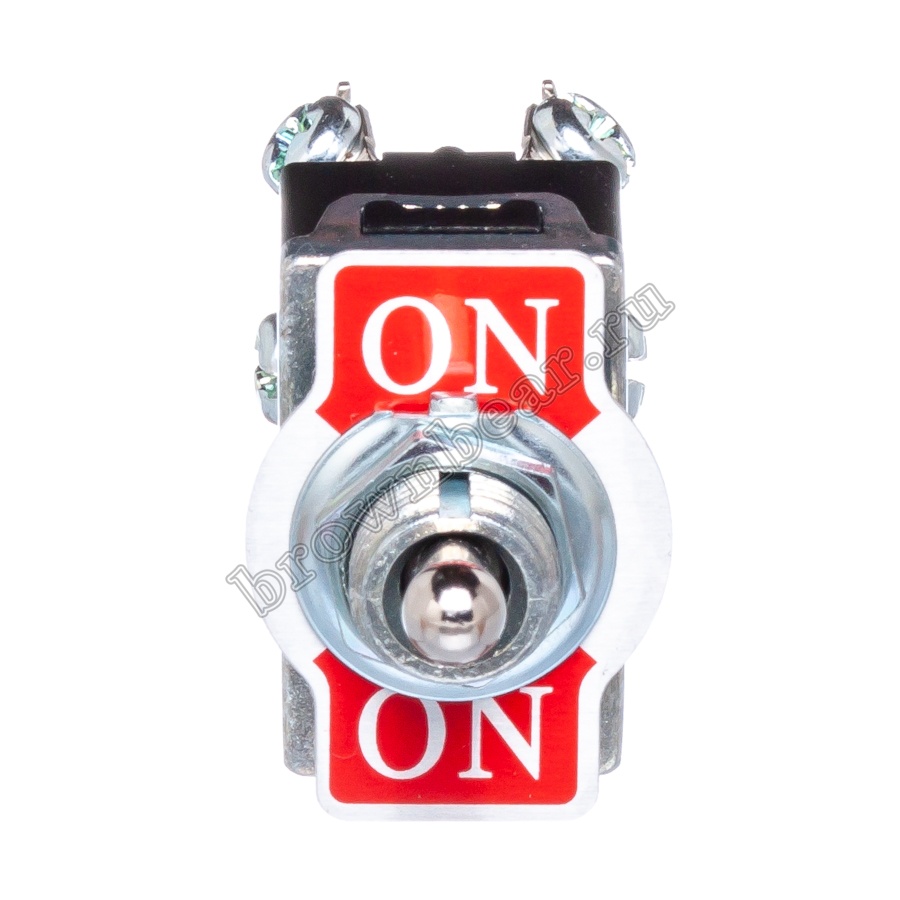

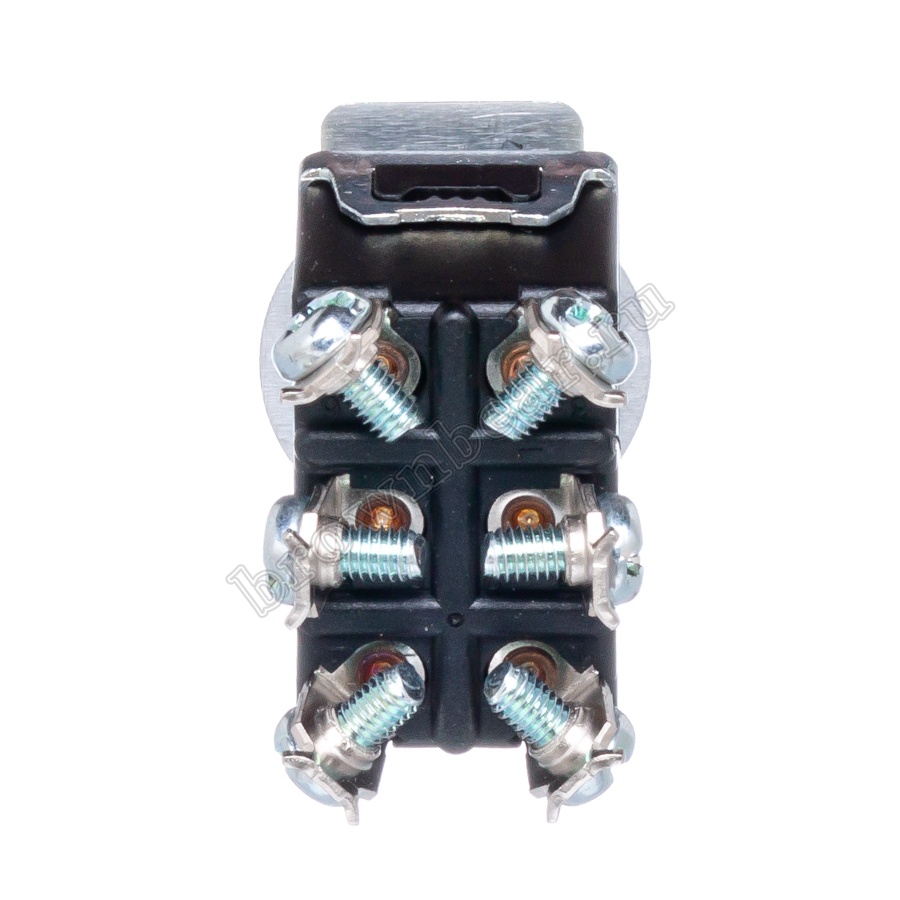

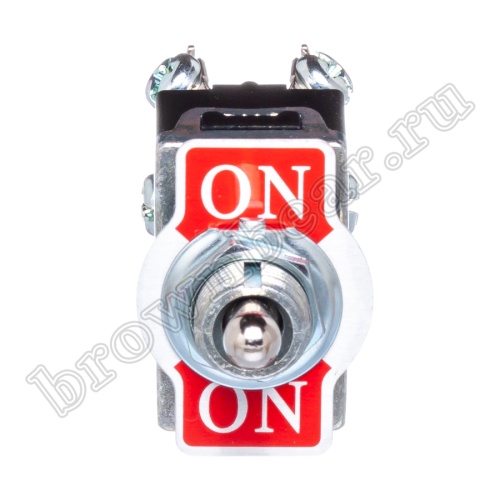

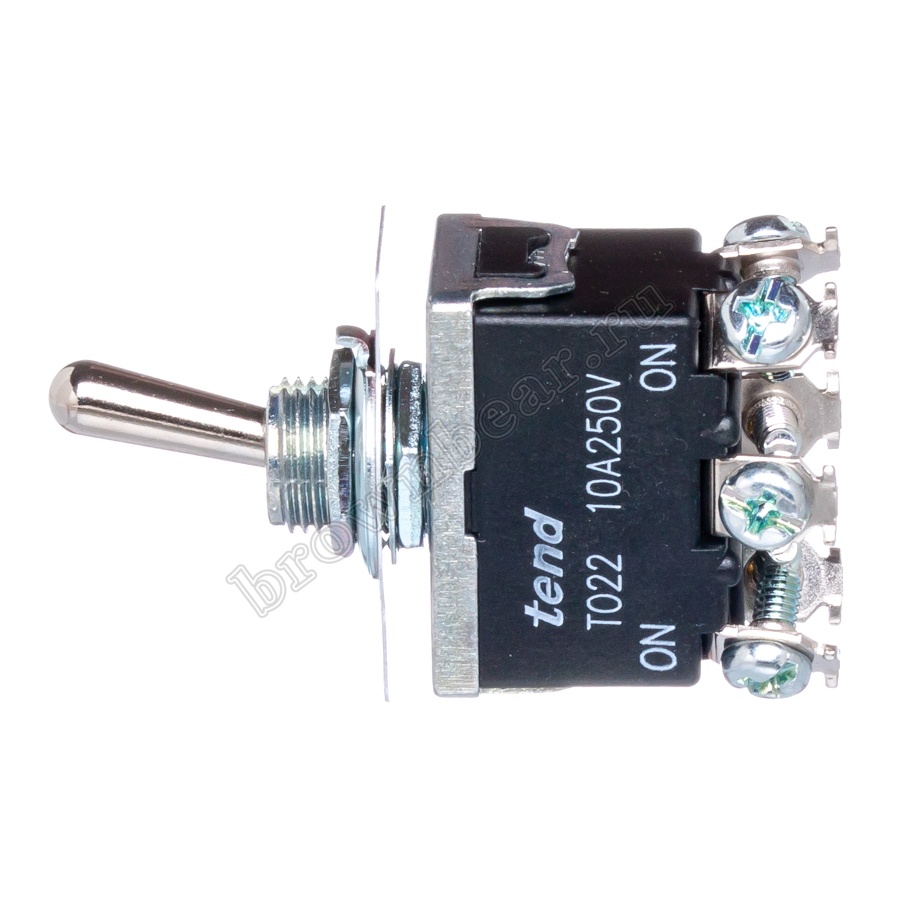

Тумблер двухполюсный, 6 контактов (on-on), на панель, с гайкой, DPDT фото 3

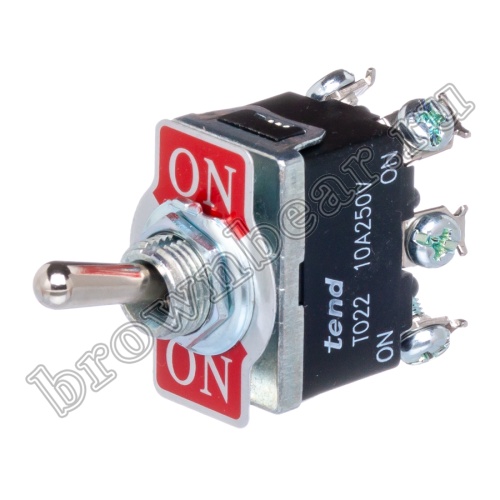

Тумблер двухполюсный, 6 контактов (on-on), на панель, с гайкой, DPDT фото 4

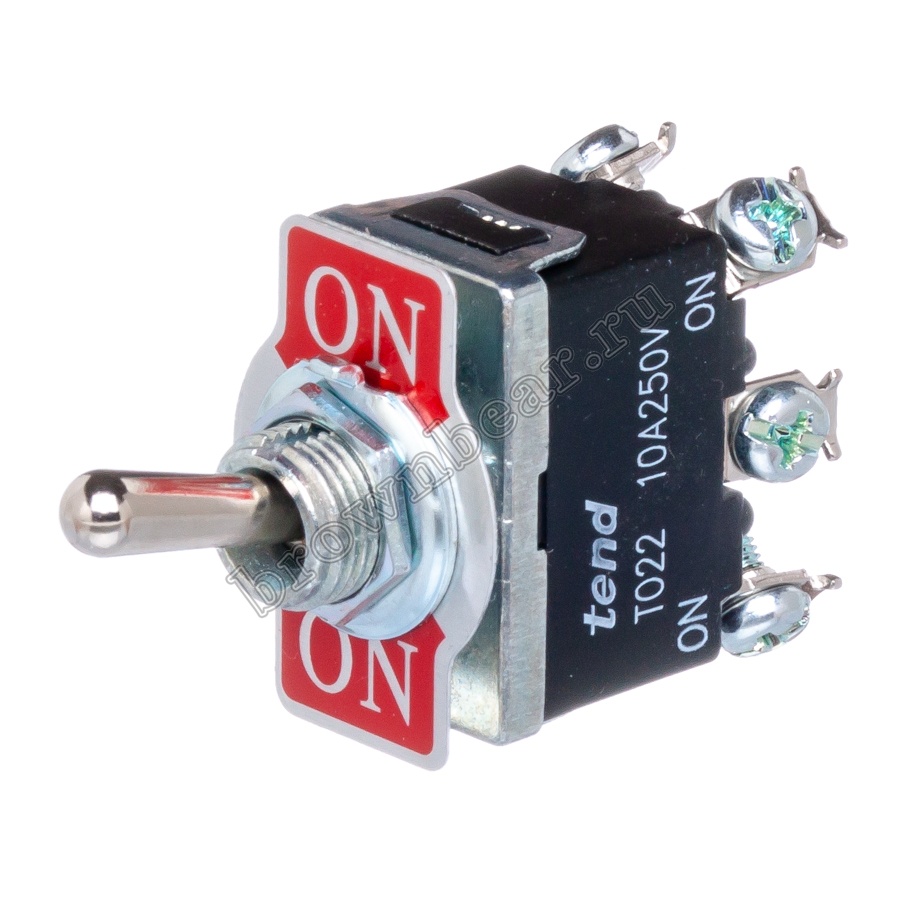

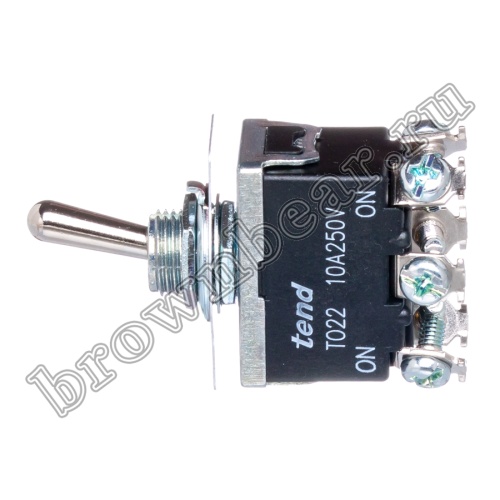

Тумблер двухполюсный, 6 контактов (on-on), на панель, с гайкой, DPDT фото 5

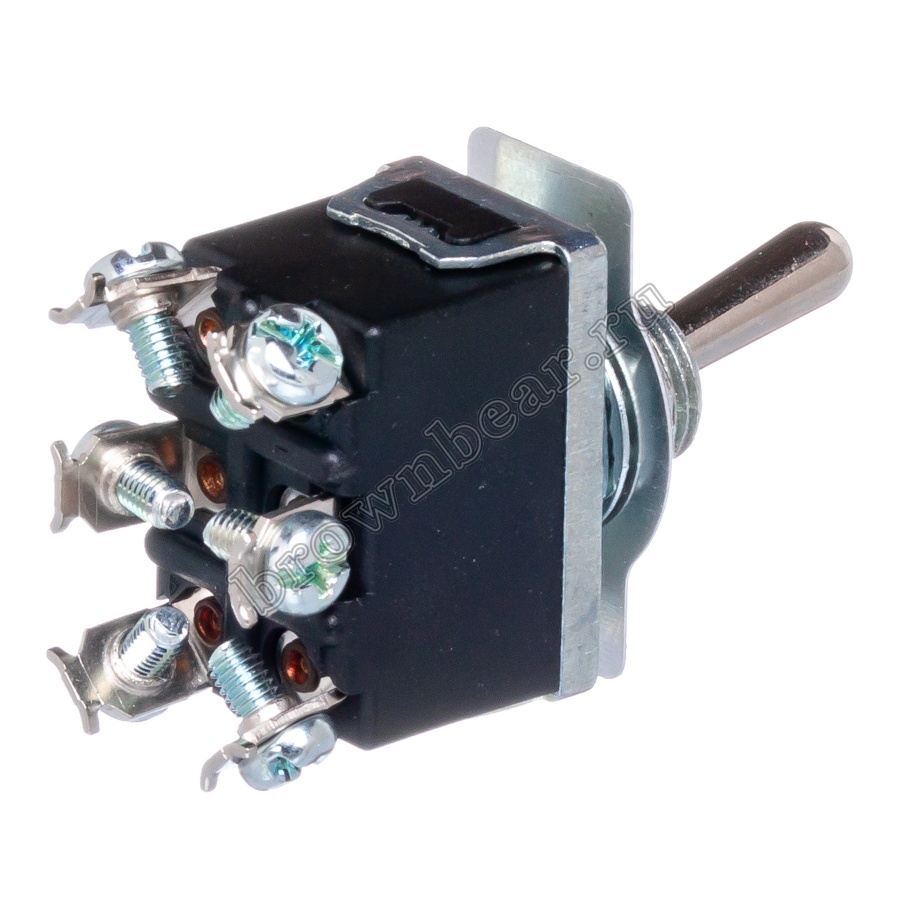

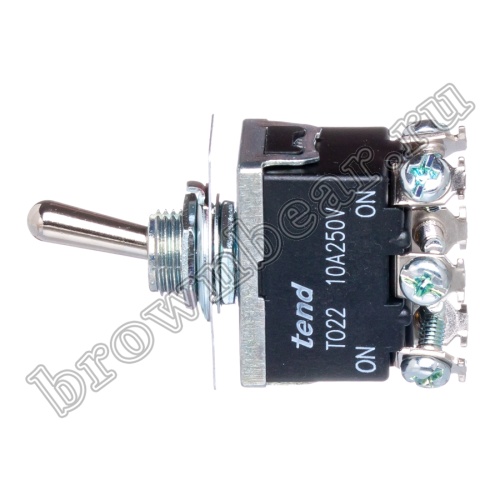

Тумблер двухполюсный, 6 контактов (on-on), на панель, с гайкой, DPDT фото 6

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Страна

Тайвань (Китай)

Артикул товара

T022B

Код

370-005

Тип переключателя

тумблер

Установка

на панель/блок

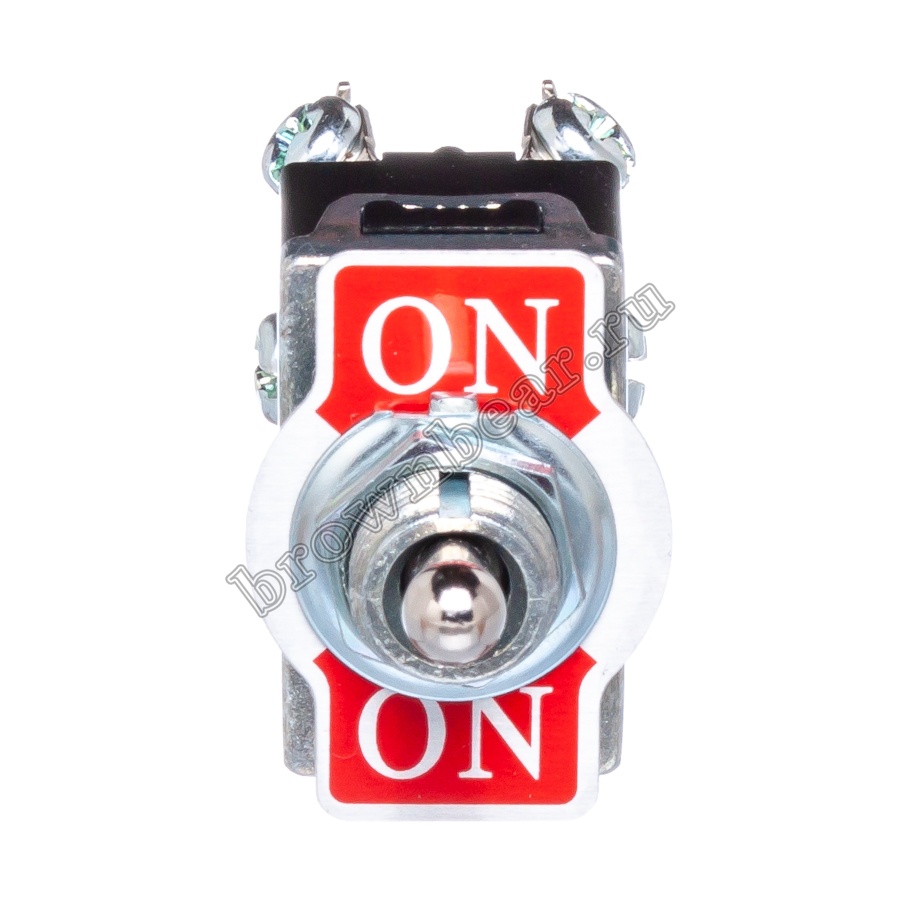

Тумблер 220 В на два положения ON-ON с маркировочной пластиной, 6 контактов, устанавливается на панель, крепится с помощью гайки, провод присоединяется с помощью клемм тип «O» или «U», либо зажимается винтами.

Описание товара

Тумблер – электромеханический компонент коммутации цепей управления и питания в приборах и устройствах, используется для переключения между несколькими состояниями: ON-OFF, ON-ON, ON-OFF-ON, с фиксацией или без фиксации переключающего рычажка.
Малогабаритные переключатели на два или три положения, с количеством контактов от 2 до 12, рассчитаны на напряжение 220 В. Устанавливаются тумблеры на приборную панель оборудования или припаиваются к плате вертикально, либо под прямым углом.

Характеристики

Страна	Тайвань (Китай)
Артикул товара	T022B
Код	370-005
Тип переключателя	тумблер
Установка	на панель/блок
Предельное напряжение, В	2000В (АС) 50/60Гц в течение 1 мин.
Сопротивление изолятора (не менее МОм)	100 МОм при 500VDC
Сопротивление контакта (не более Ом)	15 мОм
Допустимые температуры	от -25 до 80 °C
Тип переключения	on - on
Вес, кг	0.045804
Артикулы изделия	T022B

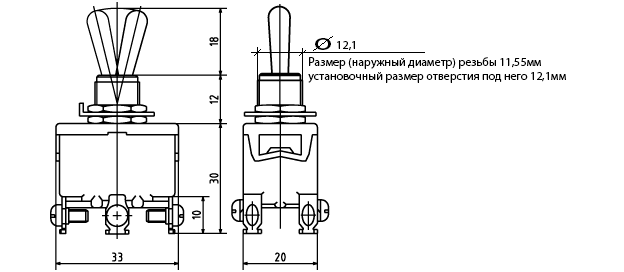

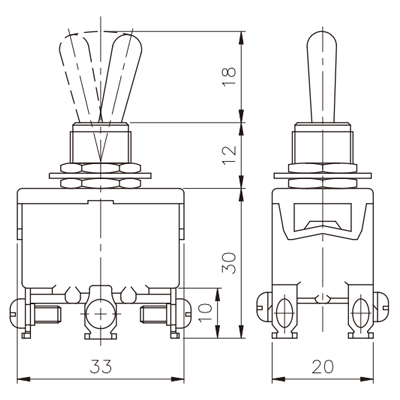

Схема изделия

Тип нагрузки	Тип тумблера	Переменный ток	Постоянный ток
Резистивная	T0	10A (250В) 15A (125В)	0.4A (250В) 0.8А (125В)
Резистивная	T5	15A (250В) 20А (125В)	0.5A (250В) 0.9А (125В)
Индуктивная	T0	10A (250В) 15A (125В)	0.2A (250В) 0.4А (125В)
Индуктивная	T5	15A (250В) 20А (125В)	0.3A (250В) 0.5А (125В) 15А (30В)
Лампа	T0	300Вт (100В) 500Вт (200В)
Лампа	T5	400Вт (125В) 800Вт (250В)	7A (30В)
Двигатель	T0	200Вт (125В) 300Вт (250В)
	T5	400Вт (125В) 1 фазн.
	T0	550Вт (250В) 3 фазн.
	T5	750Вт (125В) 3 фазн.
