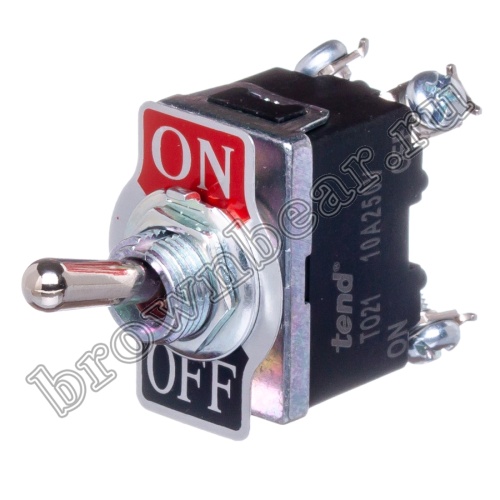

T021B Тумблер двухполюсный, 4 контакта (on-off), на панель, с гайкой, DPDT

Артикул: T021B

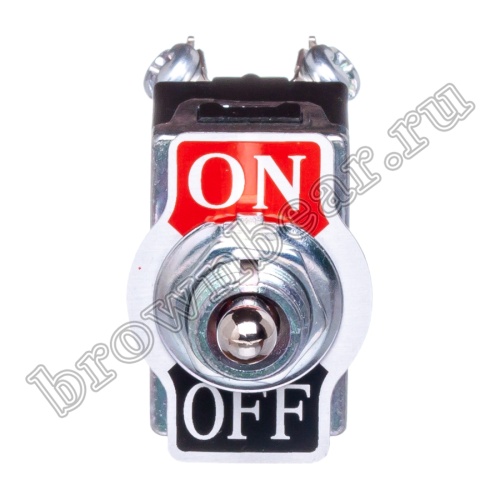

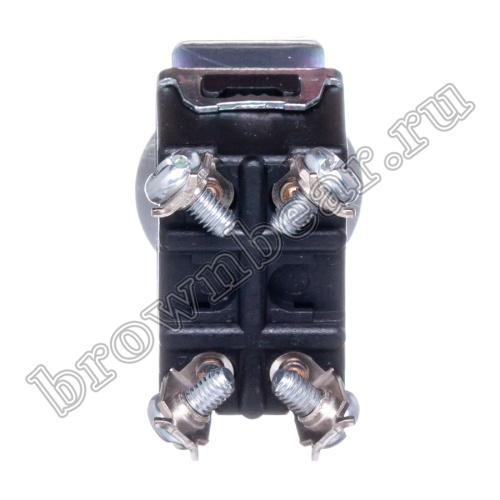

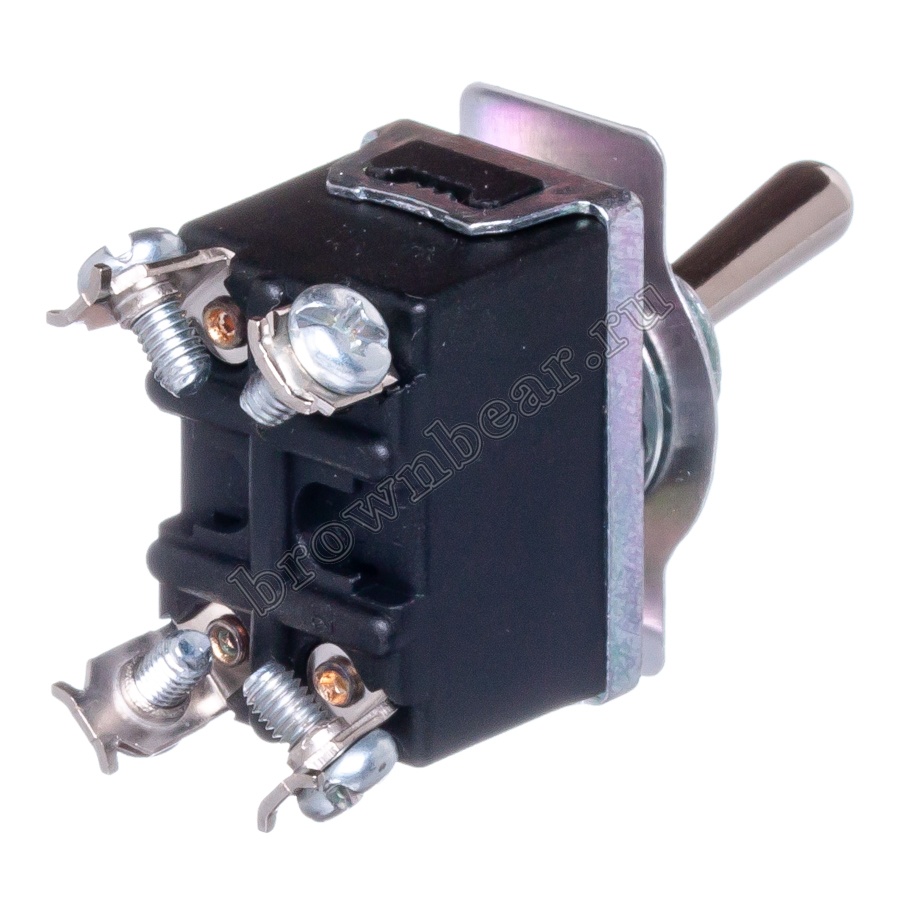

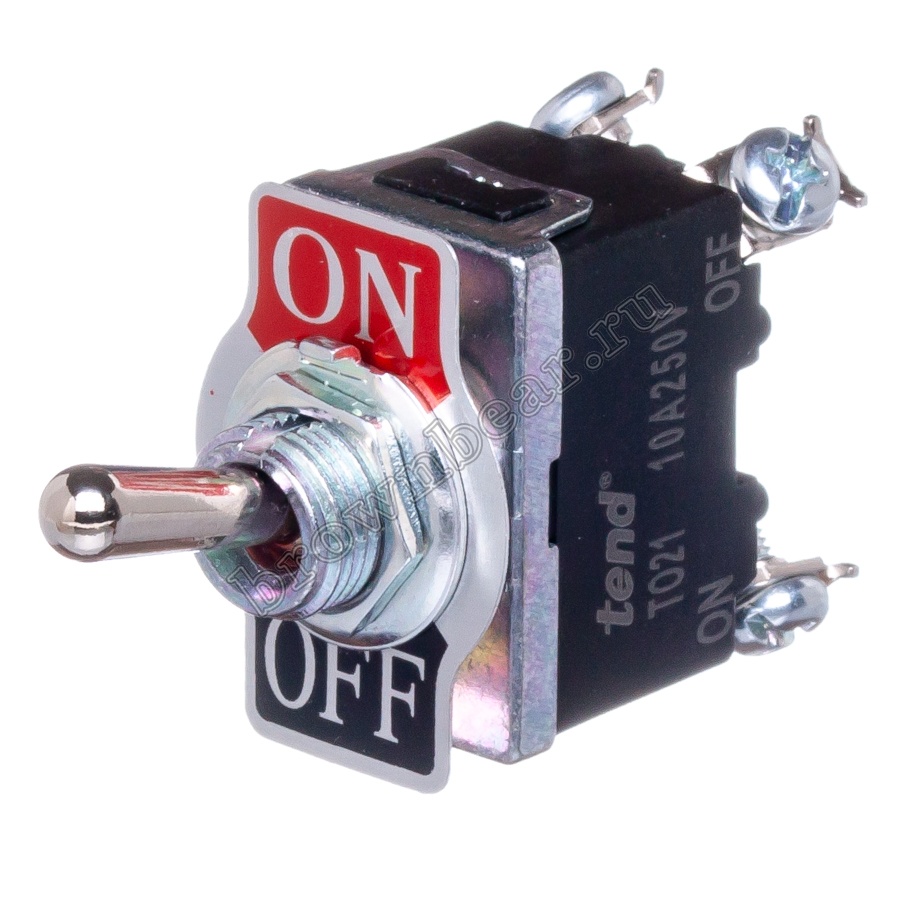

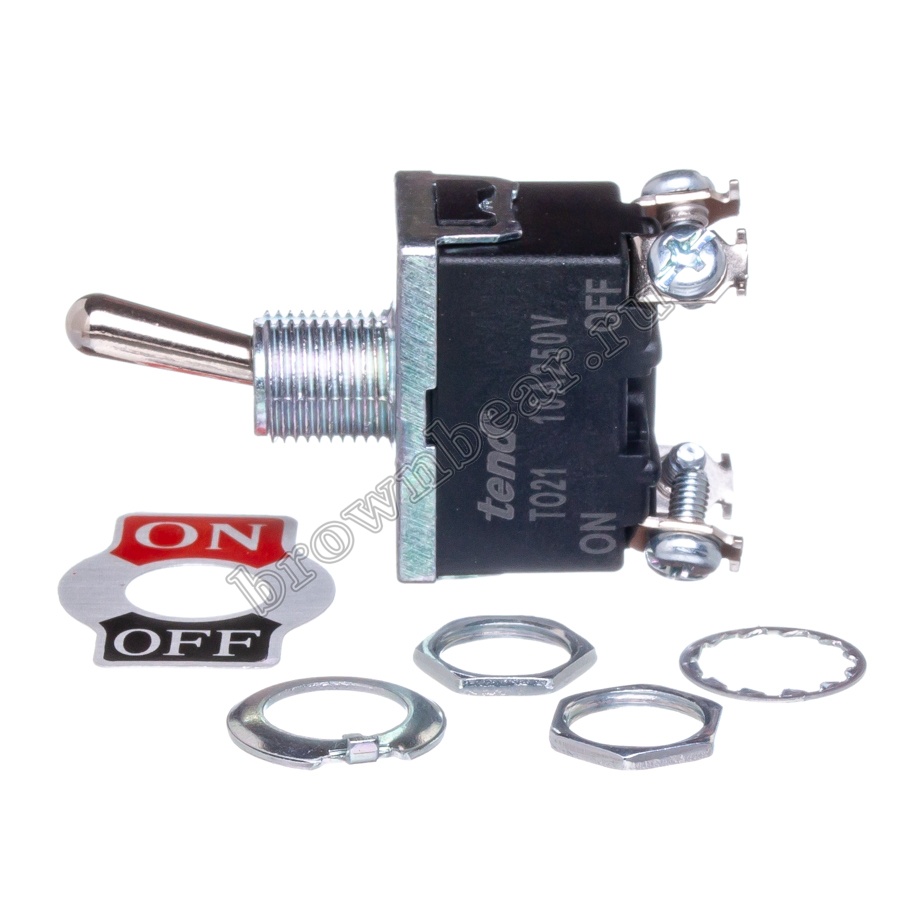

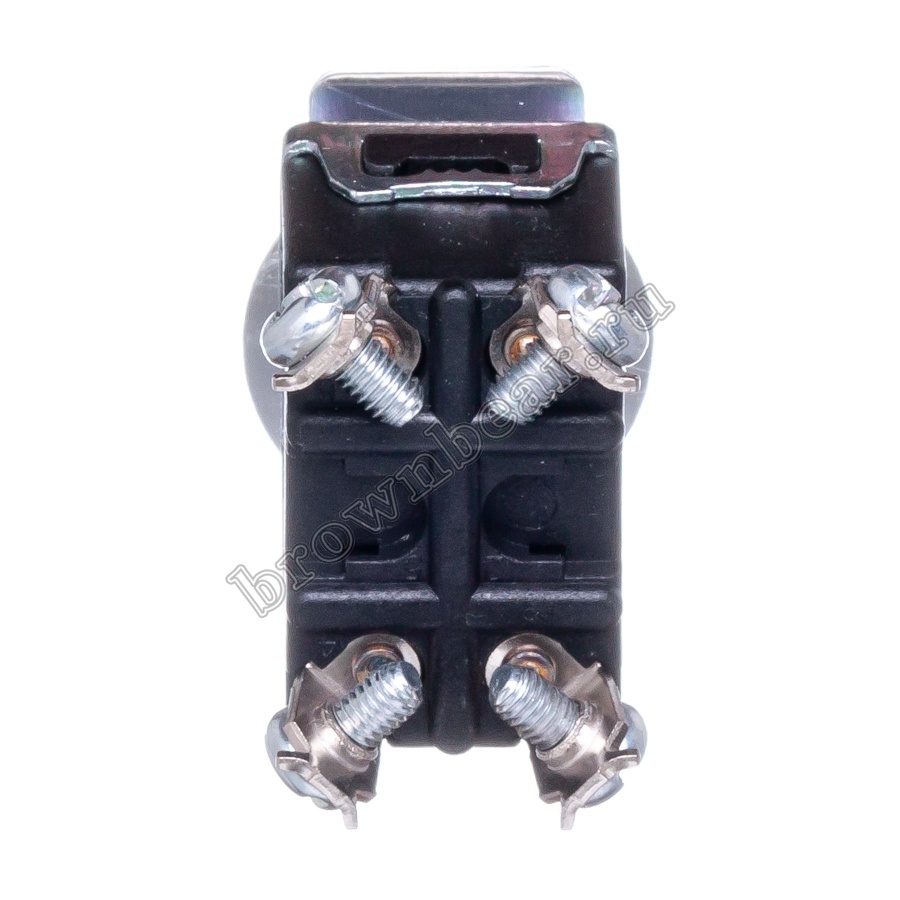

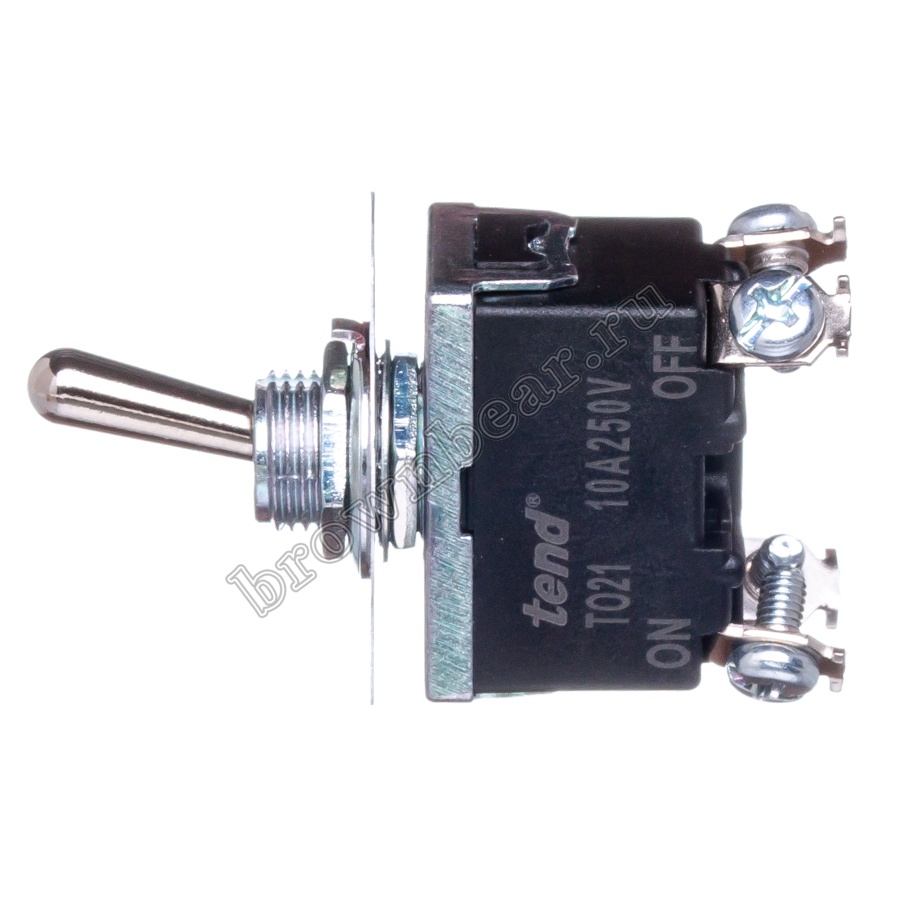

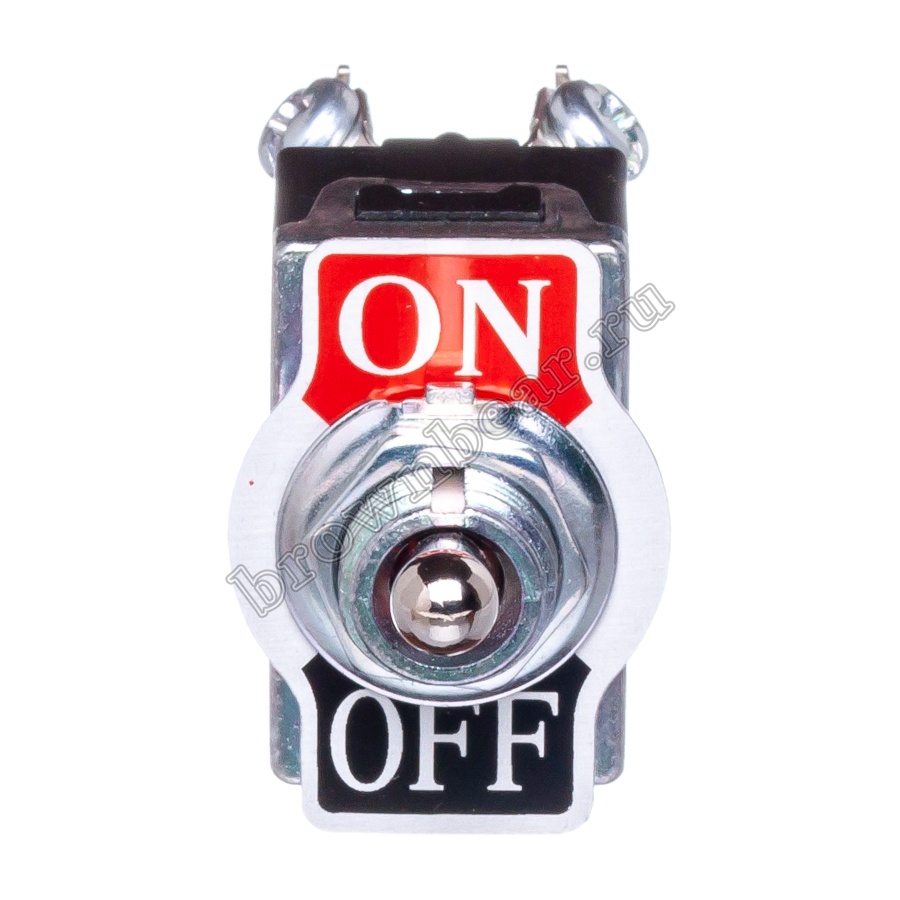

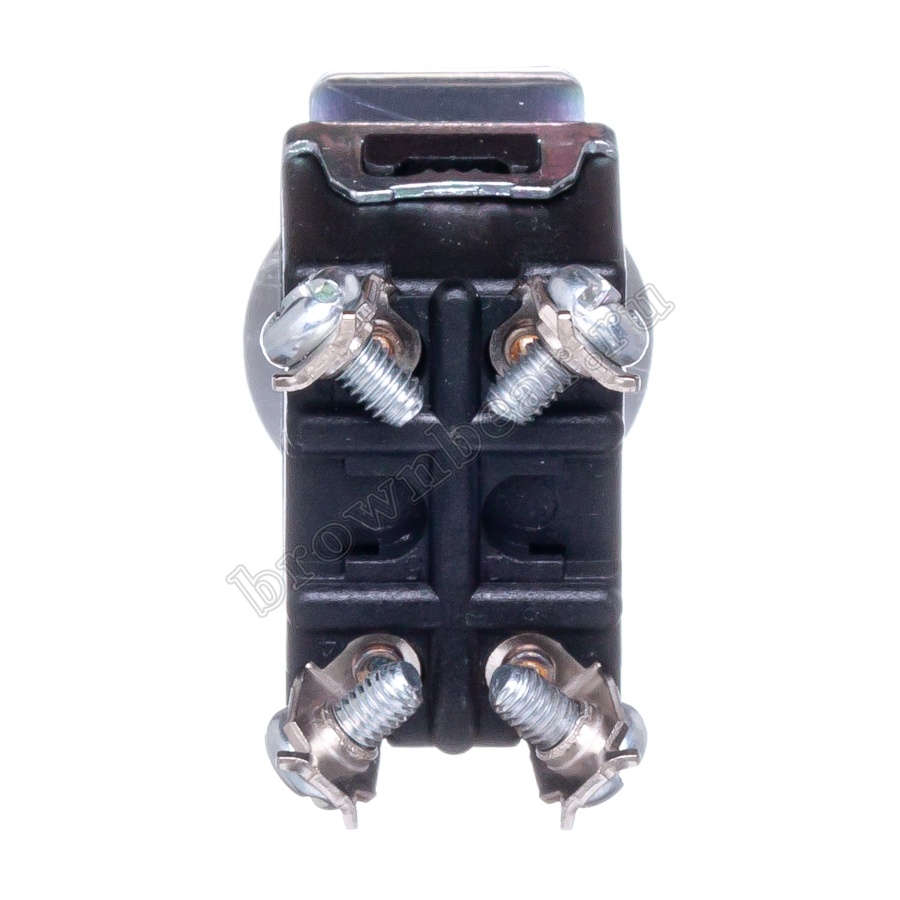

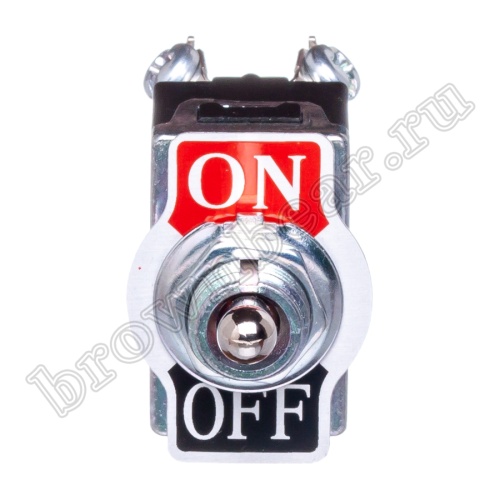

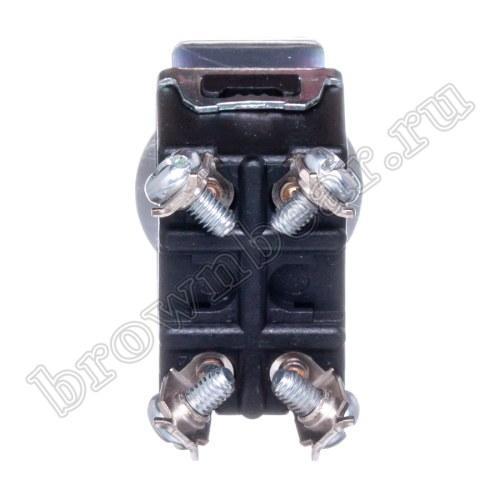

Тумблер двухполюсный, 4 контакта (on-off), на панель, с гайкой, DPDT фото 3

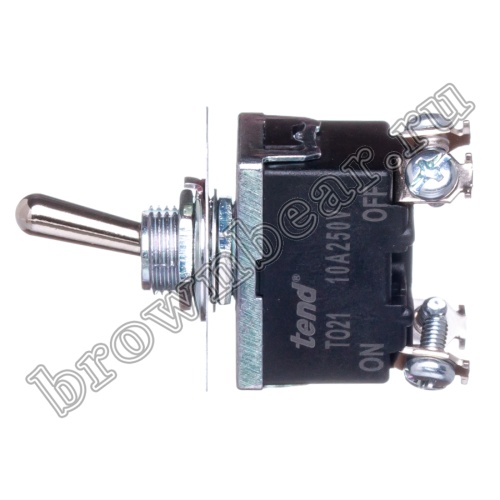

Тумблер двухполюсный, 4 контакта (on-off), на панель, с гайкой, DPDT фото 4

Тумблер двухполюсный, 4 контакта (on-off), на панель, с гайкой, DPDT фото 5

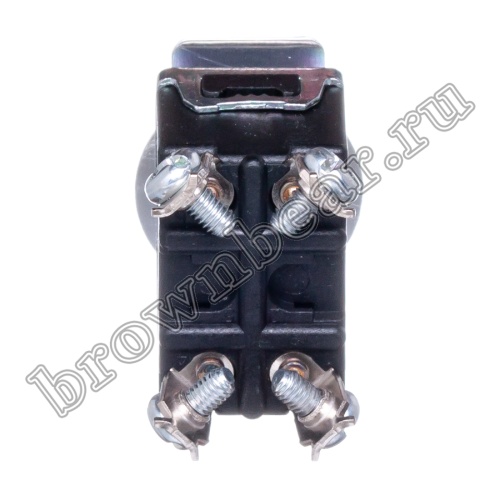

Тумблер двухполюсный, 4 контакта (on-off), на панель, с гайкой, DPDT фото 6

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Страна

Тайвань (Китай)

Артикул товара

T021B

Код

370-004

Тип переключателя

тумблер

Ресурс

500 000 операций (механич.)

Установка

на панель/блок

Тумблер 220 В на два положения ON-OFF с маркировочной пластиной, 4 контакта, устанавливается на панель, крепится с помощью гайки, провод присоединяется с помощью клемм тип «O» или «U», либо зажимается винтами.

Описание товара

Тумблер – электромеханический компонент коммутации цепей управления и питания в приборах и устройствах, используется для переключения между несколькими состояниями: ON-OFF, ON-ON, ON-OFF-ON, с фиксацией или без фиксации переключающего рычажка.
Малогабаритные переключатели на два или три положения, с количеством контактов от 2 до 12, рассчитаны на напряжение 220 В. Устанавливаются тумблеры на приборную панель оборудования или припаиваются к плате вертикально, либо под прямым углом.

Характеристики

Производитель	TEND
Страна	Тайвань (Китай)
Артикул товара	T021B
Код	370-004
Тип переключателя	тумблер
Установка	на панель/блок
Предельное напряжение, В	2000 (АС) 50/60Гц в течение 1 мин.
Сопротивление изолятора (не менее МОм)	100 МОм при 500VDC
Сопротивление контакта (не более Ом)	15 мОм
Ресурс	500 000 операций (механич.)
Допустимые температуры	от -25 до 80 °C
Герметичность	Влажность: 85%
Тип переключения	on - off
Вес, кг	0.042042
Артикулы изделия	T021B

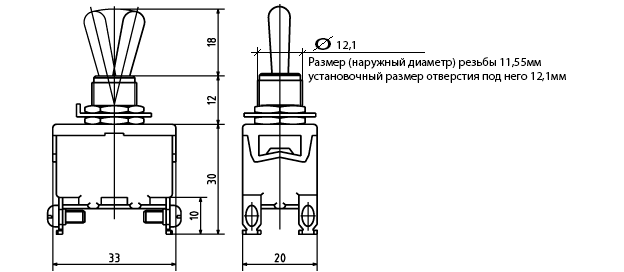

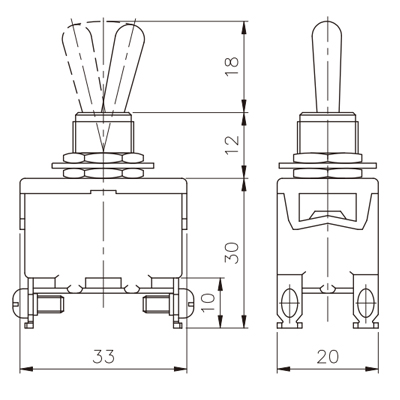

Схема изделия

Тип нагрузки	Тип тумблера	Переменный ток	Постоянный ток
Резистивная	T0	10A (250В) 15A (125В)	0.4A (250В) 0.8А (125В)
Резистивная	T5	15A (250В) 20А (125В)	0.5A (250В) 0.9А (125В)
Индуктивная	T0	10A (250В) 15A (125В)	0.2A (250В) 0.4А (125В)
Индуктивная	T5	15A (250В) 20А (125В)	0.3A (250В) 0.5А (125В) 15А (30В)
Лампа	T0	300Вт (100В) 500Вт (200В)
Лампа	T5	400Вт (125В) 800Вт (250В)	7A (30В)
Двигатель	T0	200Вт (125В) 300Вт (250В)
	T5	400Вт (125В) 1 фазн.
	T0	550Вт (250В) 3 фазн.
	T5	750Вт (125В) 3 фазн.
