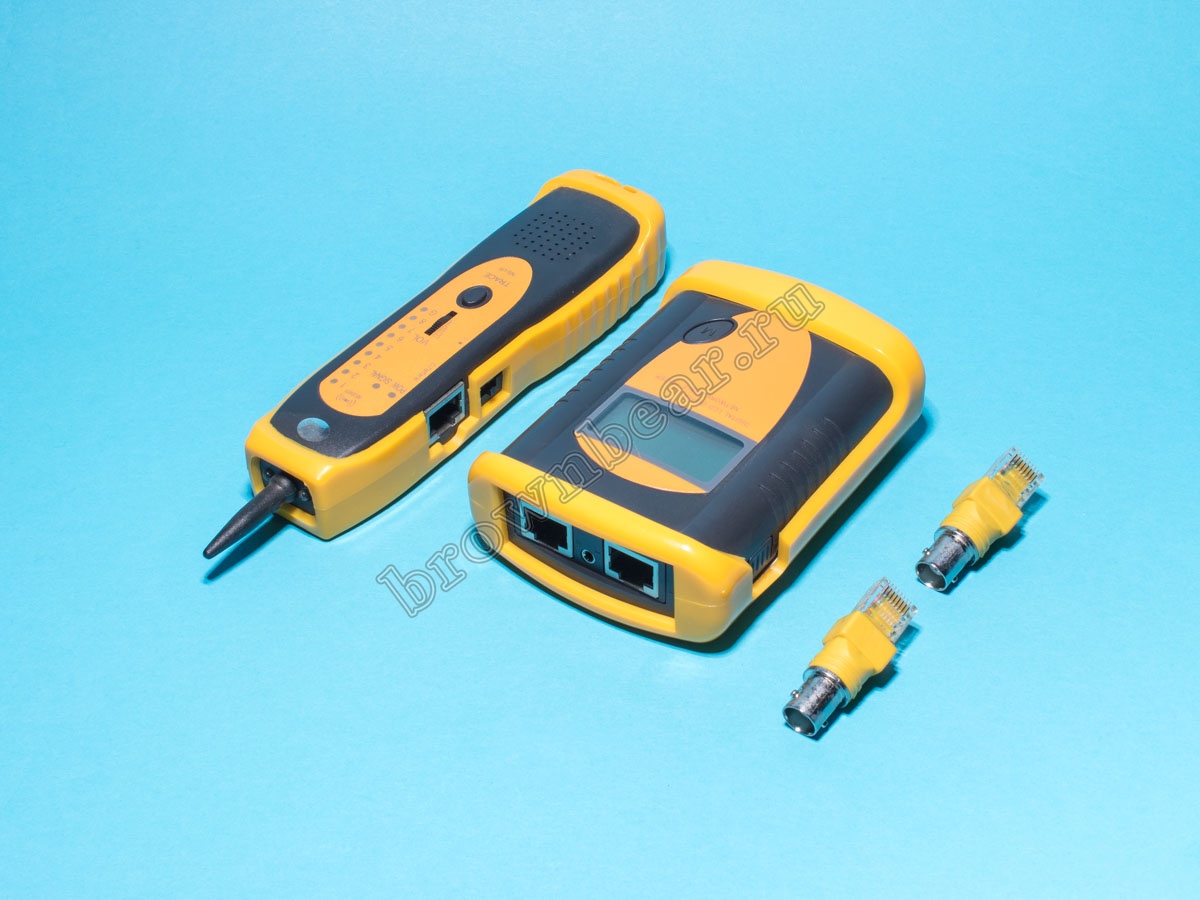

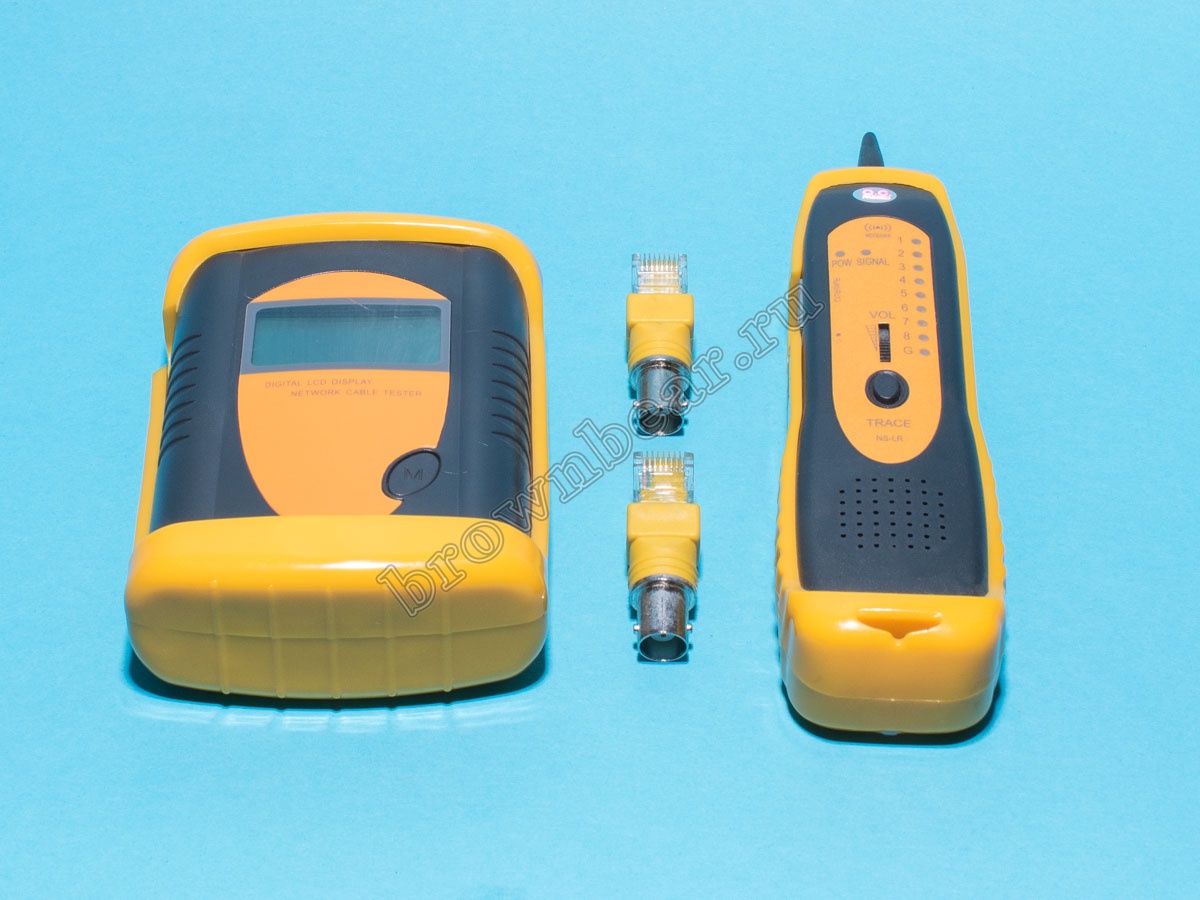

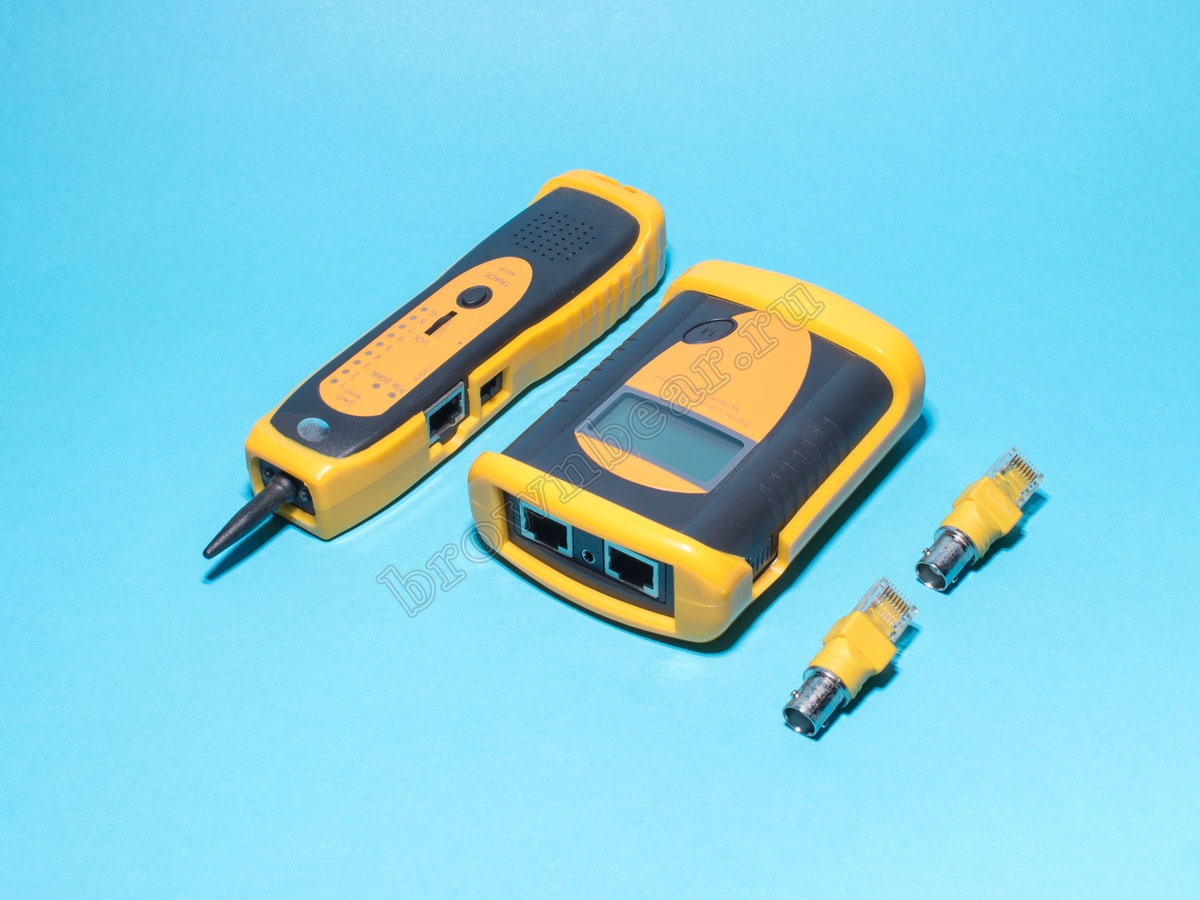

FA-373 LATR Тестер сетевого кабеля с разъемами RJ-45, с тональным генератором и пробником

Тестер FA-373LA с ЖКИ дисплеем позволяет проверить правильность разделки сетевого кабеля, определить целостность проводки, найти нужный проводник в пучке кабелей.
Есть возможность работать с двумя тестерами. Вывод результатов тестирования на экран.
Позволяет тестировать следующие виды кабелей:
1. патч-корды с разъемами RJ45 (экранированные/неэкранированные);
2. шнуры с разъемами BNC;
3. шнуры телефонные с разъемами RJ11/ RJ12;
4. поиск проводов в пучке кабелей.


Инструкция к кабельному тестеру FA-373LA

1. Проверка кабеля с помощью одного тестера
- включите тестер
- вставьте концы кабеля в гнезда тестера, маркированные "M" и "L"
- проверка кабеля начнется автоматически
- после проверки на дисплее отобразится результат тестирования

2. Проверка кабеля с помощью двух тестеров
- при использовании двух тестеров необходимо настроить один из них как "Master", а второй как "Slave"
- для этого нажмите и удерживайте в течение двух секунд кнопку "MODE", определяя, режимы для каждого тестера, соответственно
- вставьте концы кабеля в гнезда двух тестеров, маркированные "M"
- проверка кабеля начнется автоматически
- после проверки на дисплее каждого тестера отобразится результат тестирования

3. Поиск каждого из проводников
- установите тестер в режим "Master", удерживая в течение двух секунд кнопку "MODE"
- вставьте один конец кабеля в гнездо тестера, маркированное "M"
- другой конец кабеля оставьте свободным
- поднесите пробник к кабелю
- определив кабель, пробник начнет издавать сигнал

Обращаем Ваше внимание, что в комплект изделия "терминатор" не входит. Гнездо RJ45 на щупе предназначено для определения наличия тонального сигнала. Для определения распиновки длинной линии должны применяться два активных блока.
