FM-257836 Тестер для измерения уровня оптической мощности, 850/1300/1310/1550 nm

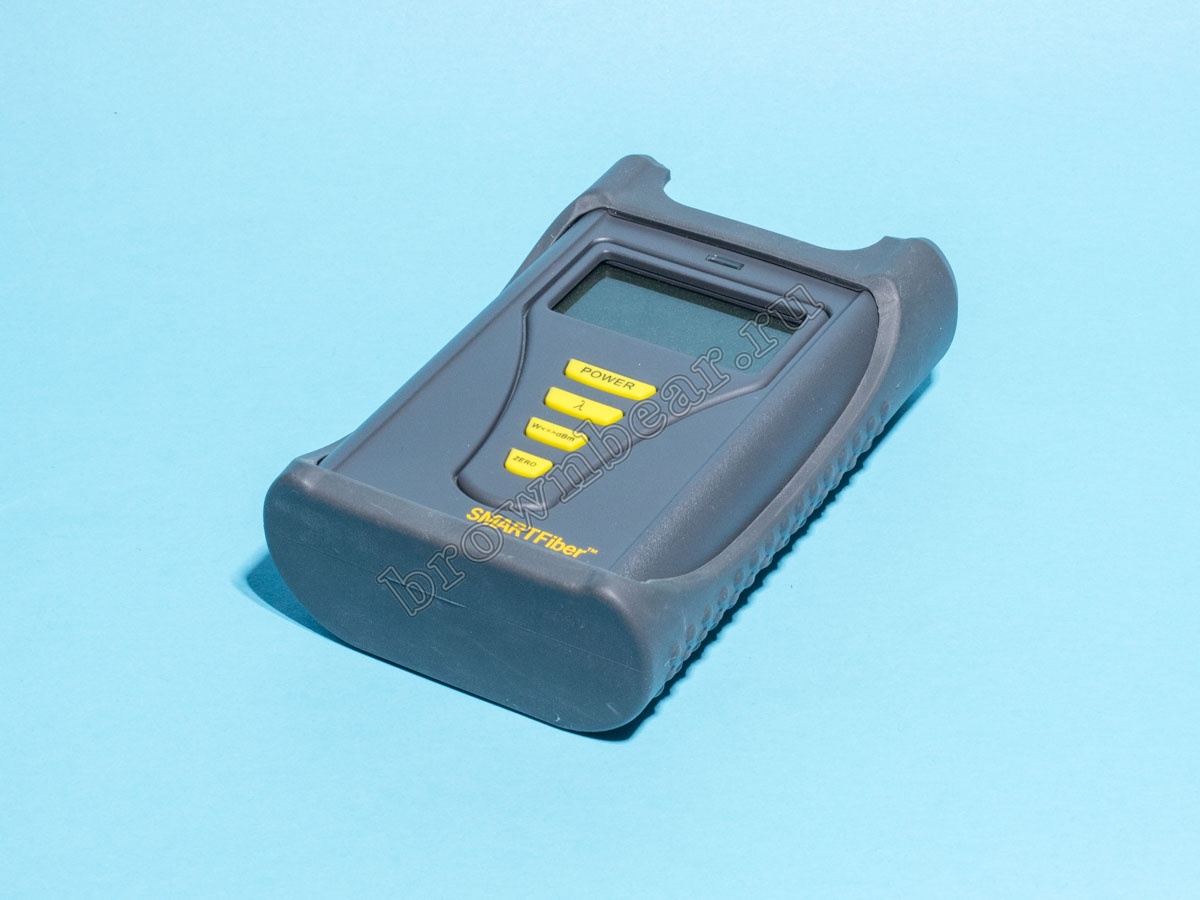

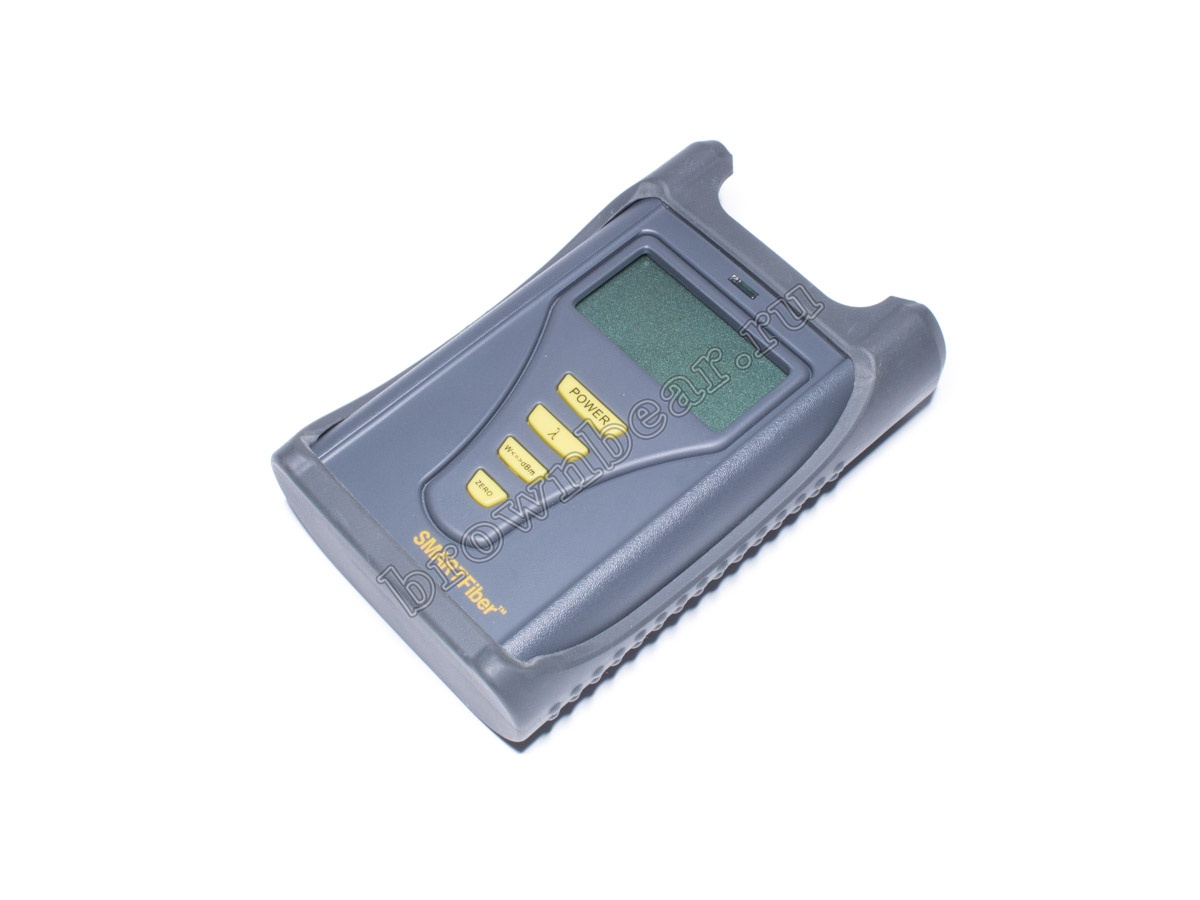

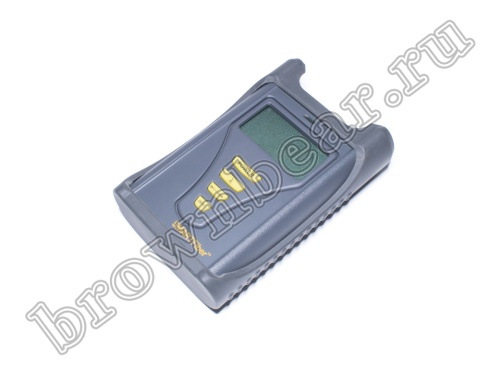

SmartFiber Meter
Простой в использовании и легкий измеритель мощности оптического излучения.
В приборе использован InGaAs детектор для улучшения чувствительности и температурной стабильности.
Универсальный коннектор может быть использован с основными оптическими интерфейсами ST/SC/FC/FDDA

Характеристики:
Модель № FM-257835
Длина волны: 850nm/1300nm/1310nm/1550nm
Точность: +-0,15 dB (3,5%)
Динамический диапазон: +3…-60dBm
Диапазон мощностей: -30dBm..-6dBm
Разрешение: 0,01 dBm/0,01mW
Единицы измерений: dBm/mW
Температура хранения: 0C-70C
Рабочая температура: 0C-50C
Оптический коннектор: Универсальный
Размеры: 80x33x110mm
Питание: 4хAAA 1,5в

Конструкция и управление:


Обозначение Описание Функции
Power Кнопка питания Включение и выключение прибора
Wave Select Кнопка выбора длинны волны Переключение длинны волны (850 ;1300; 1310 ; 1550 nm)
W/dBm Кнопка режима измерения в абсолютных величинах Измерение оптической мощности в Ваттах на Дбм
Zero Измерение в относительных величинах -


Питание:

1. Нажмите кнопку питание на приборе
2. Удерживайтекнопку менее 5 секунд до появления сообщения ‘Auto off” это сделает доступной функцию автоматического выключения когда время ожидания около 10мин.

Выбор длинны волны:

Для получения корректных результатов необходимо установить правильную длину волны определяемую характеристиками источника.

Калибровка:

Для калибровки прибора закрутите металлический колпачок и нажмите на кнопку ZERO при этом должно отображаться 0.0dbm

Подготовка к работе:

Механическая проверка
Проверьте внешний вид на предмет повреждений и других возможных последствий транспортировки. Проверьте комплектность поставки точность калибровки на каждой из длин волн которая должна быть не хуже +-0,15 dbm (3,5%)

Проверка функционирования:

Подсоедините прибор к источнику излучения с помощью оптического кабеля и выберете определенную длину волны сигнала, который должен быть измерен.
Результат измерений оптической мощности и выбранная длинна волны должны быть отображены на индикаторе.

Установка смещения

Для калибровки измерителя: Закройте металлический пылевой колпачок и включите питание, затем нажмите ZERO для калибровки прибора.
В случае если показания прибора более 100pW это значит что калибровка прошла некорректно и будут использованы результаты предыдущего измерения.

Измерения:

Включите прибор. Подсоедините измеритель с помощью оптического шнура к источнику и установите требуемую длину волны (850, 1310, 1550 nm)
Для выбора единиц измерения dBm или Ватты нажмите клавишу W/dBm

Указания для батарей:

Когда сообщение “low batt” будет мигать на экране- это означает что прибор сможет проработать еще не более часа и автоматически отключится когда уровень напряжение будет критически низок.

Обслуживание:

Проверяйте чистоту поверхности сенсора, не используйте не стандартные и плохо отполированные оптические коннекторы из за возможности повреждения сенсора.

Условия хранения:

От -30 до +60С. Влажность до 95% при температуре до 35С.
