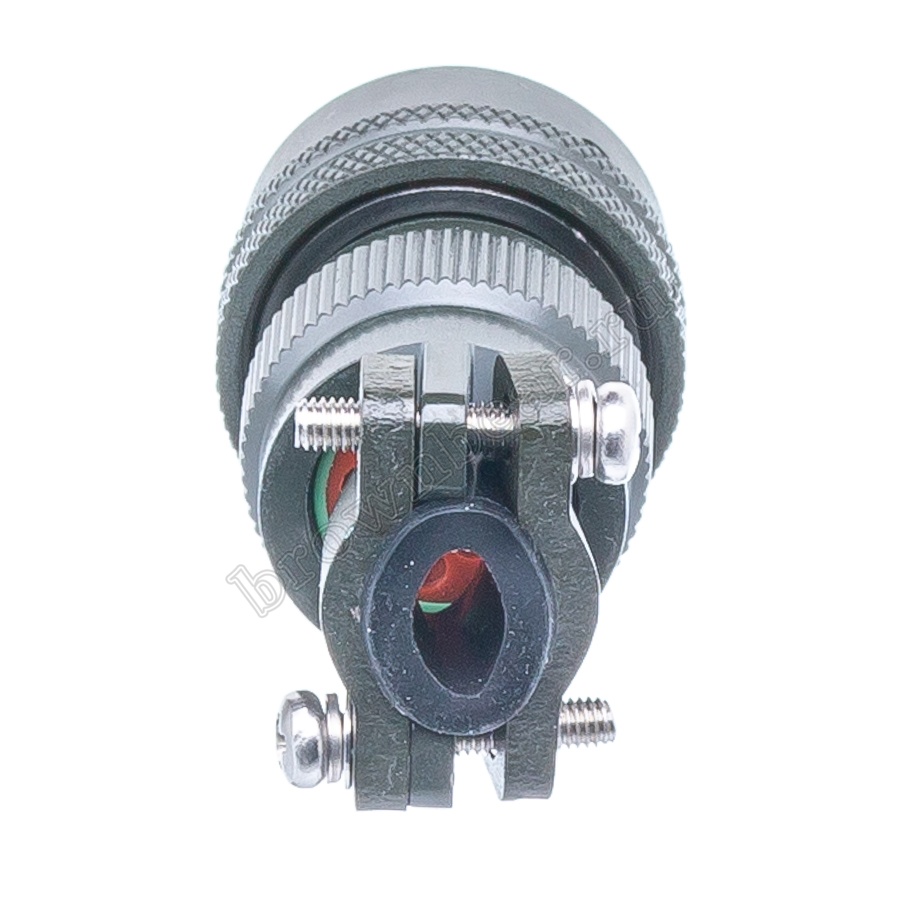

HVMS-3116F-12-10S Разъём промышленный байонет MIL-26482 Series I серии HVMS 10 контактов, гнездо на кабель
Характеристики:
Страна
Китай
Артикул товара
HVMS-3116F-12-10S
Код
296-035
Количество контактов
10
Материал контактов
медный сплав, покрытый золотом
Материал корпуса
высокопрочный алюминиевый сплав, покрытый цинком
Материал изолятора
неопрен UL94 V-0

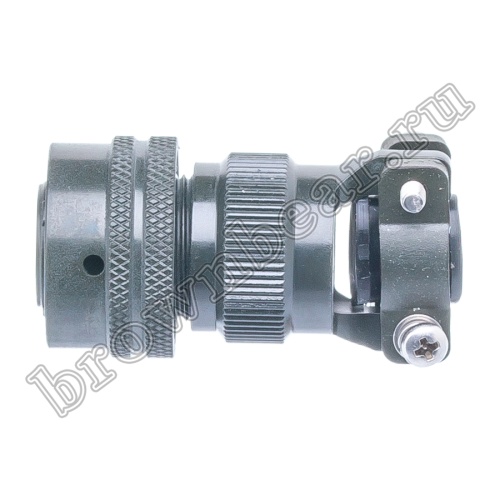

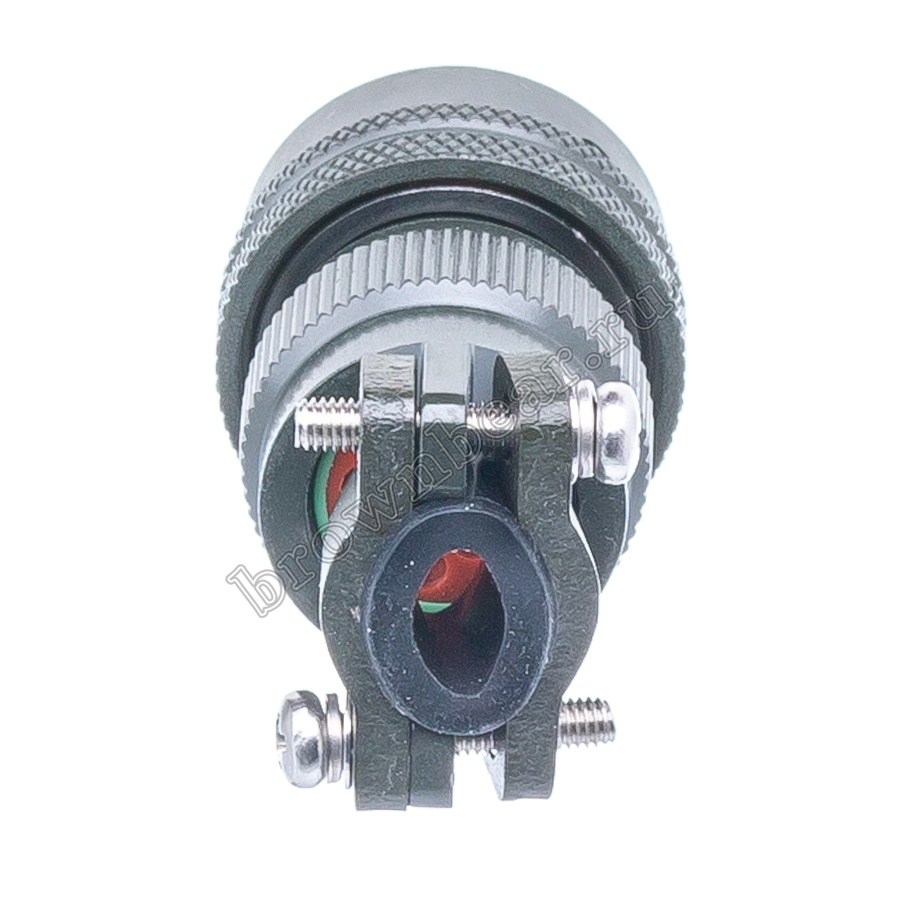

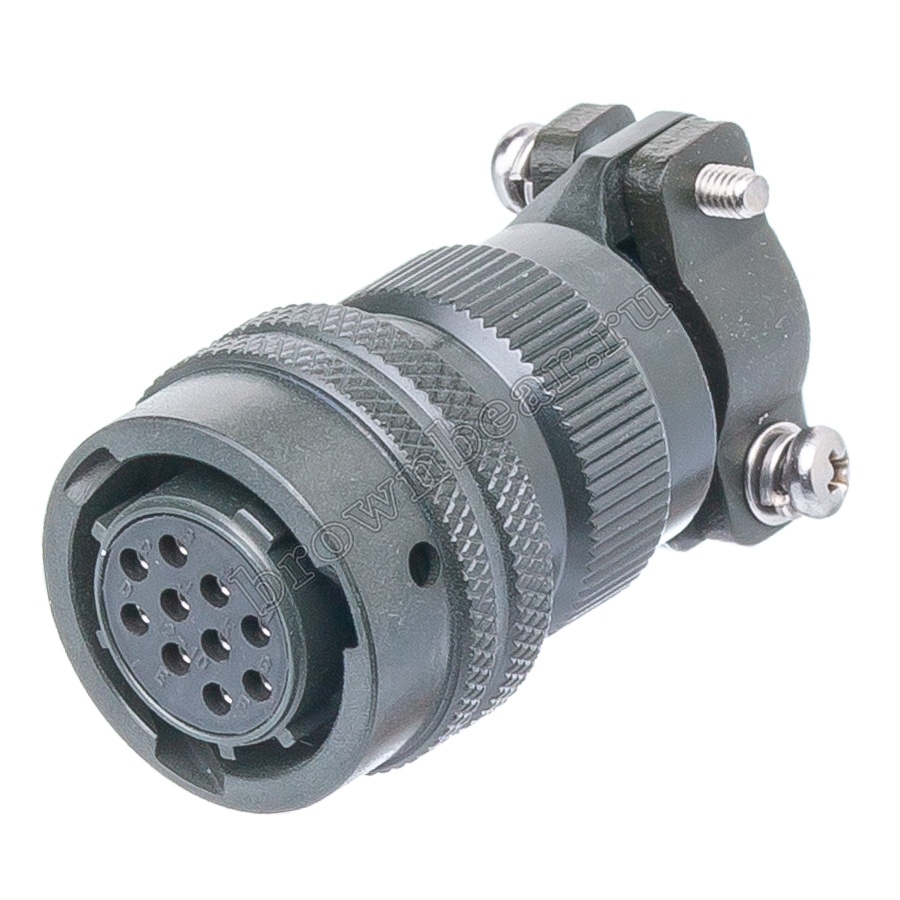

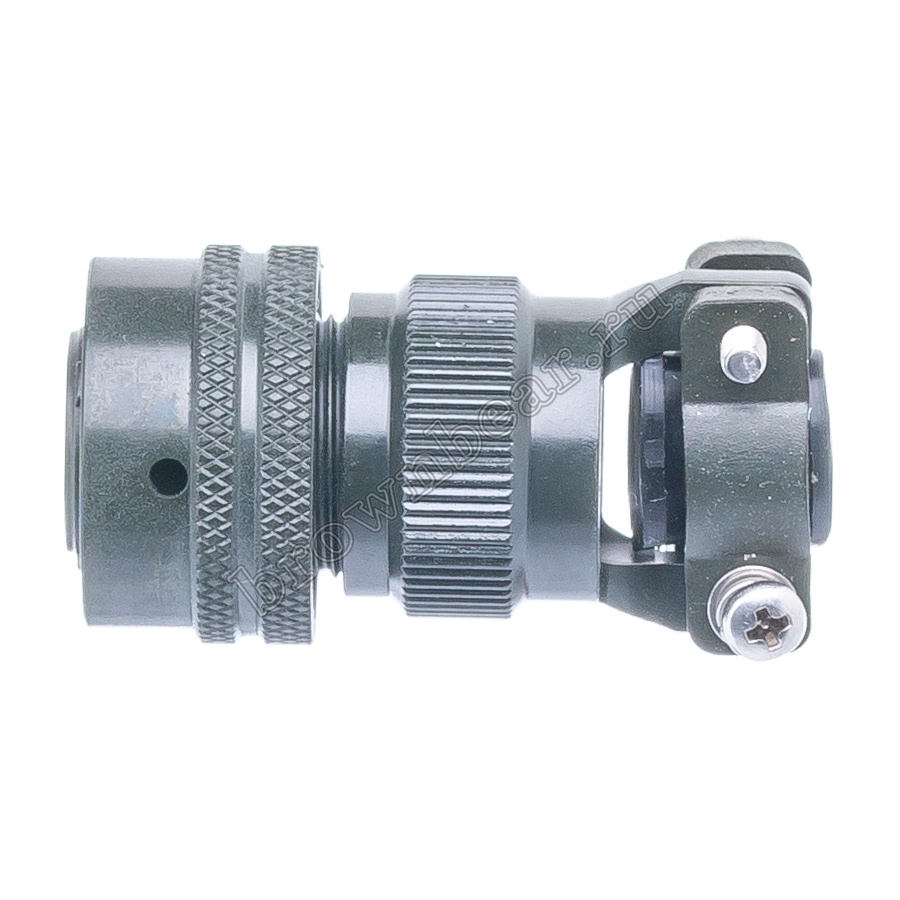

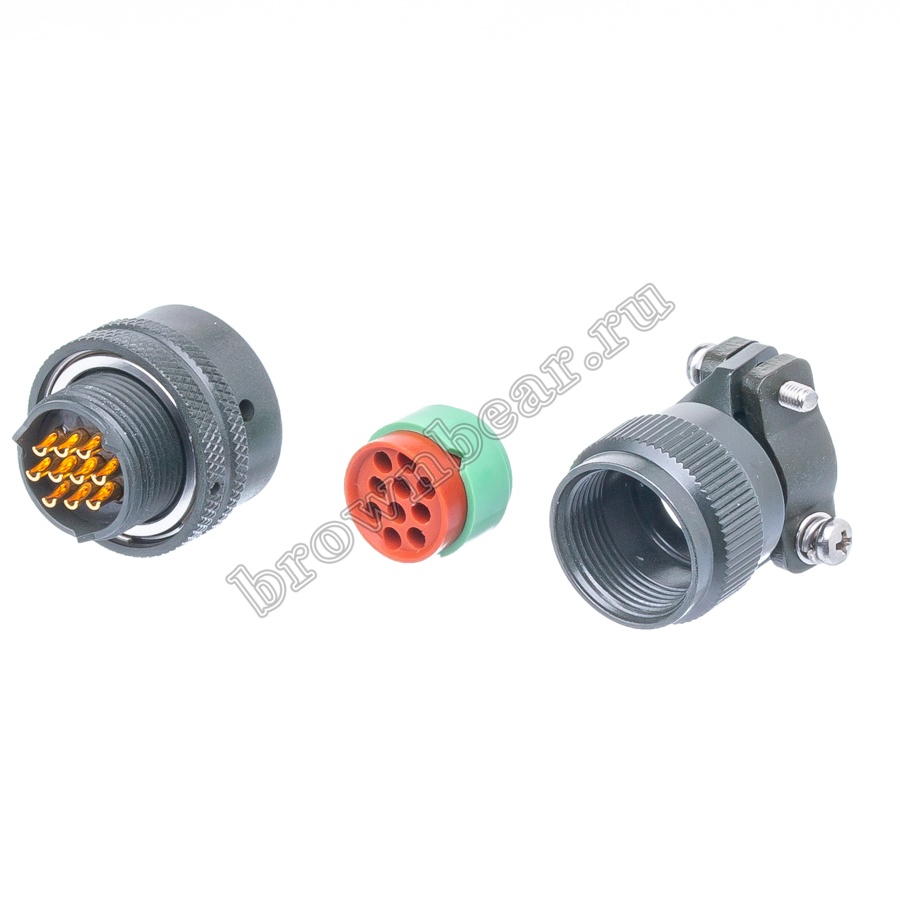

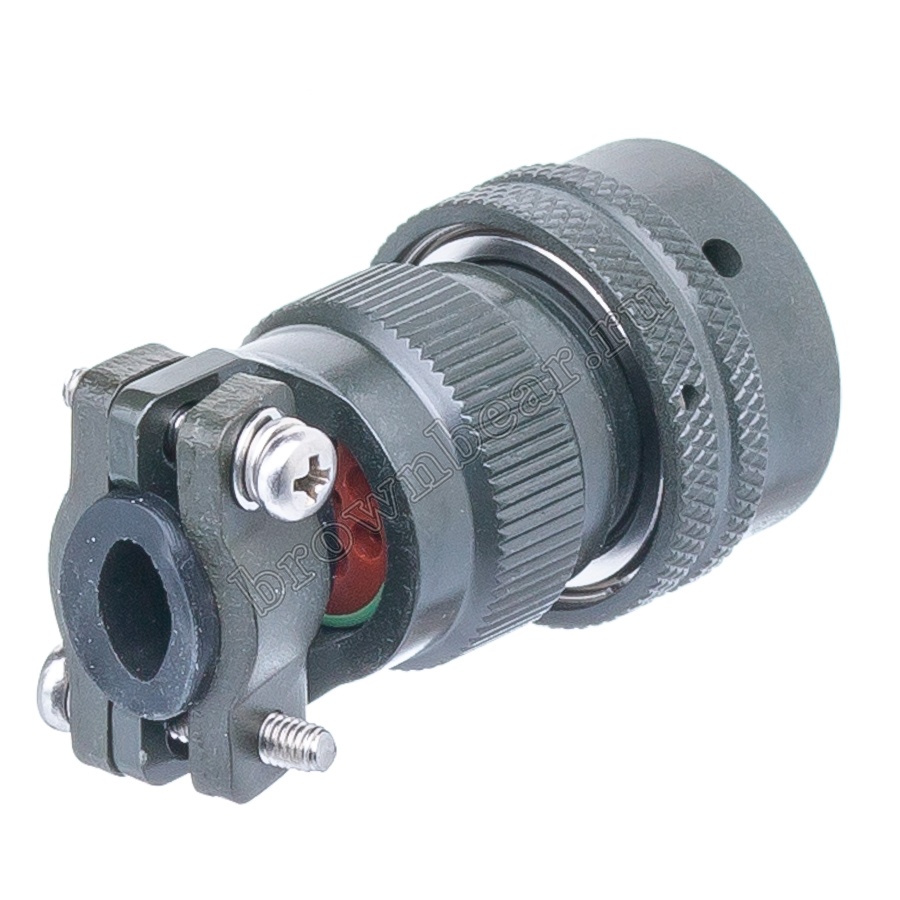

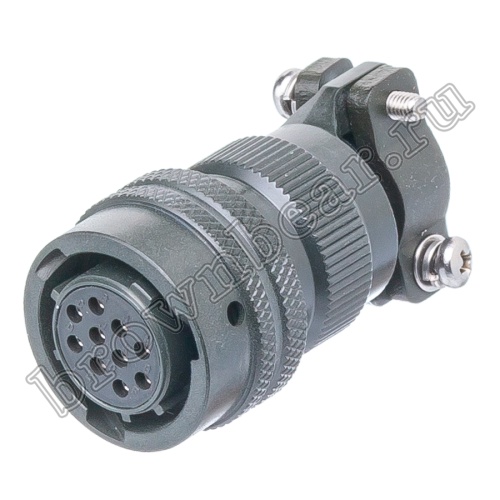

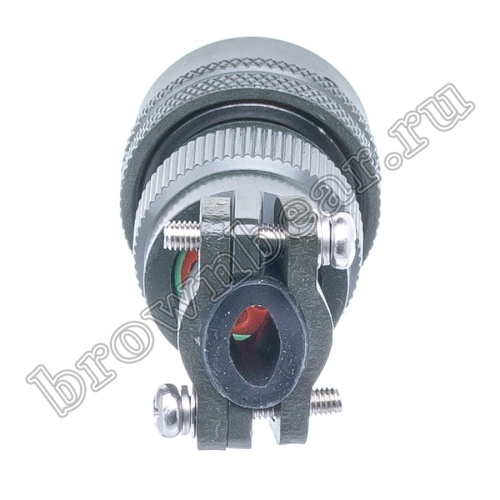

Круглый промышленный байонетный разъём 10 контактов гнездо для монтажа на кабель.
Описание товара
Компактные круглые разъёмы серии HVMS с трехточечным байонетным соединением и поляризацией по пяти ключам обеспечивают быстрое и надежное соединение. Разъёмы HVMS разработаны в соответствии с требованиями стандарта MIL-26482 тип I и совместимы со всеми разъёмами MIL-26482, независимо от производителя. Эти байонетные разъёмы используются во всем мире в суровых климатических условиях промышленного применения и доступны в различных размерах, стилях и конфигурациях.
Характеристики
| Страна | Китай |
| Артикул товара | HVMS-3116F-12-10S |
| Код | 296-035 |
| Разъём | HVMS |
| Тип контактов | розетка |
| Установка | на кабель |
| Количество контактов | 10 |
| Материал контактов | медный сплав, покрытый золотом |
| Материал корпуса | высокопрочный алюминиевый сплав, покрытый цинком |
| Материал изолятора | неопрен UL94 V-0 |
| Рабочий ток, А | 7.5 |
| Предельное напряжение, В | 1500 АС в течение 1 мин. |
| Рабочее напряжение, В | 600 |
| Сопротивление изолятора (не менее МОм) | 5000 |
| Ресурс | 500 циклов |
| Допустимые температуры | от -55 до 125 °C |
| Герметичность | IP67 |
| Вес, кг | 0.0356 |
| Тип соединения | байонетное |
| Артикулы изделия | HVMS3116F1210S |
Схема изделия
| Тип разъема | А, мм | В, мм | C, резьба | D, мм | Е, резьба | F, мм | Ф G, мм (мин) | H, мм | Ф J, мм (мин) | Ф K, мм (макс) | L "A" | L "E" | L "F" | L "P" |
| 8 | 19.86 | 21.00 | 7/16-28 UNEF | 8.15 | 1/2-28UNEF | 15.44 | 2.92 | 21.03 | 8.05 | 15.44 | 36.68 | 33.73 | 48.82 | 36.91 |
| 10 | 23.52 | 21.00 | 9/16-24NEF | 11.84 | 5/8-24UNEF | 18.64 | 4.52 | 22.63 | 11.02 | 18.64 | 36.68 | 33.73 | 48.82 | 36.91 |
| 12 | 26.49 | 21.00 | 11/16-24 NEF | 15.01 | 3/4-20UNEF | 21.79 | 7.67 | 25.81 | 13.92 | 21.79 | 36.68 | 33.73 | 48.82 | 36.91 |
| 14 | 30.05 | 21.00 | 13/16-20 UNEF | 19.05 | 7/8-20UNEF | 24.99 | 9.27 | 28.98 | 17.09 | 24.99 | 36.68 | 33.73 | 48.82 | 36.91 |
| 16 | 33.15 | 21.00 | 15/16-20 UNEF | 21.08 | 1-20UNEF | 28.19 | 12.45 | 30.56 | 20.27 | 28.19 | 36.68 | 33.73 | 51.99 | 36.91 |
| 18 | 35.33 | 21.00 | 11/16-18 NEF | 24.08 | 1 3/16-18UNEF | 31.34 | 15.62 | 37.31 | 22.83 | 31.34 | 36.68 | 33.73 | 52.78 | 36.91 |
| 20 | 38.89 | 25.5 | 1 3/16-18 NEF | 26.49 | 1 3/16-18UNEF | 34.54 | 15.62 | 37.31 | 26.01 | 34.54 | 43.89 | 38.89 | 59.54 | 42.47 |
| 22 | 42.09 | 25.5 | 1 5/16-18 NEF | 30.43 | 1 7/16-18UNEF | 37.69 | 18.80 | 42.06 | 29.18 | 37.69 | 43.89 | 38.89 | 59.54 | 42.47 |
| 24 | 45.13 | 25.5 | 1 7/16-18 NEF | 32.84 | 1 7/16-18UNEF | 40.89 | 20.07 | 44.45 | 32.36 | 40.89 | 44.15 | 40.49 | 61.11 | 44.04 |
Файлы
Схема изделия, 242.75 КБ
Размер контактов и ток.pdf
Файлы, 76.22 КБ
