Характеристики:
Страна
Тайвань (Китай)
Артикул товара
MF-10MRA
Код
125-051
Количество контактов
10
Шаг, мм
4.2
Материал контактов
бронза, покрытая оловом
Материал изолятора
нейлон-66, усиленный стекловолокном UL94 V-0

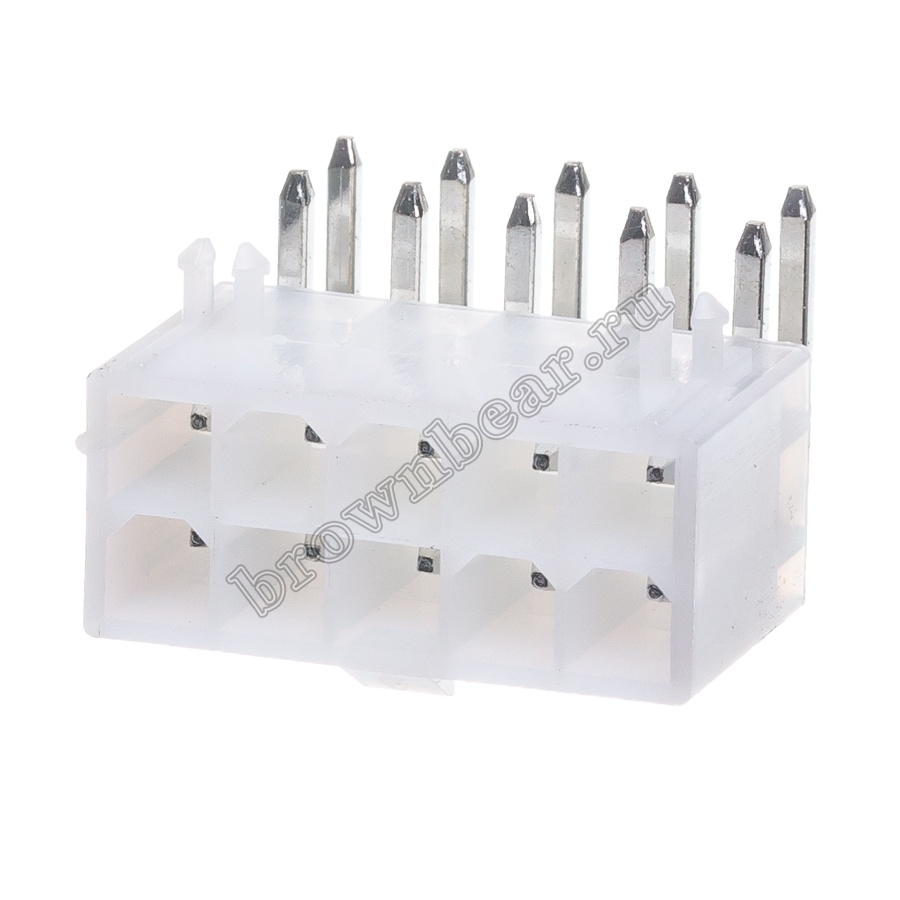

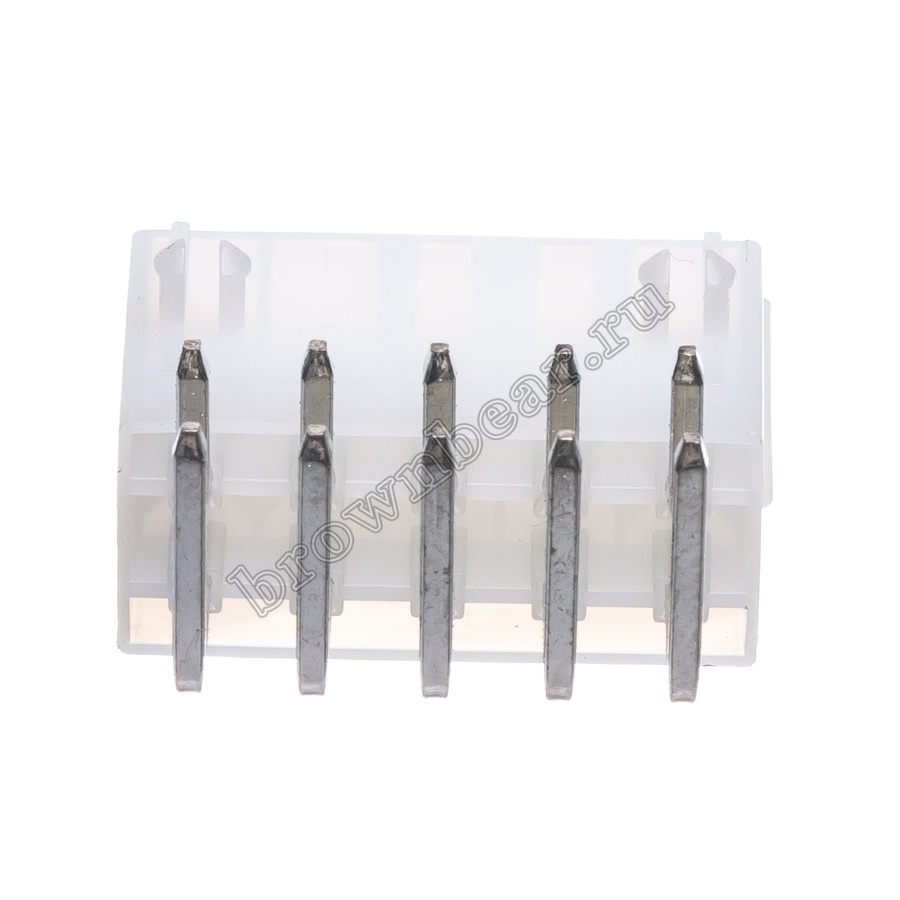

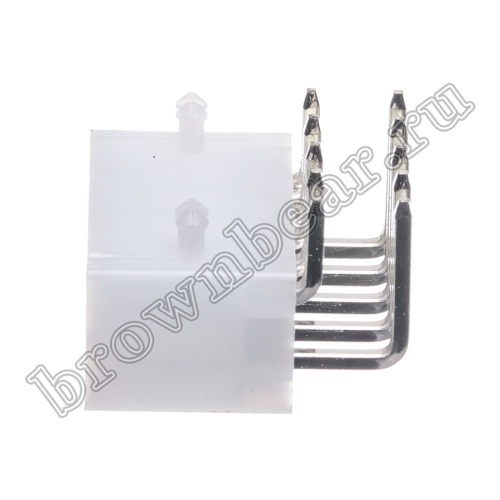

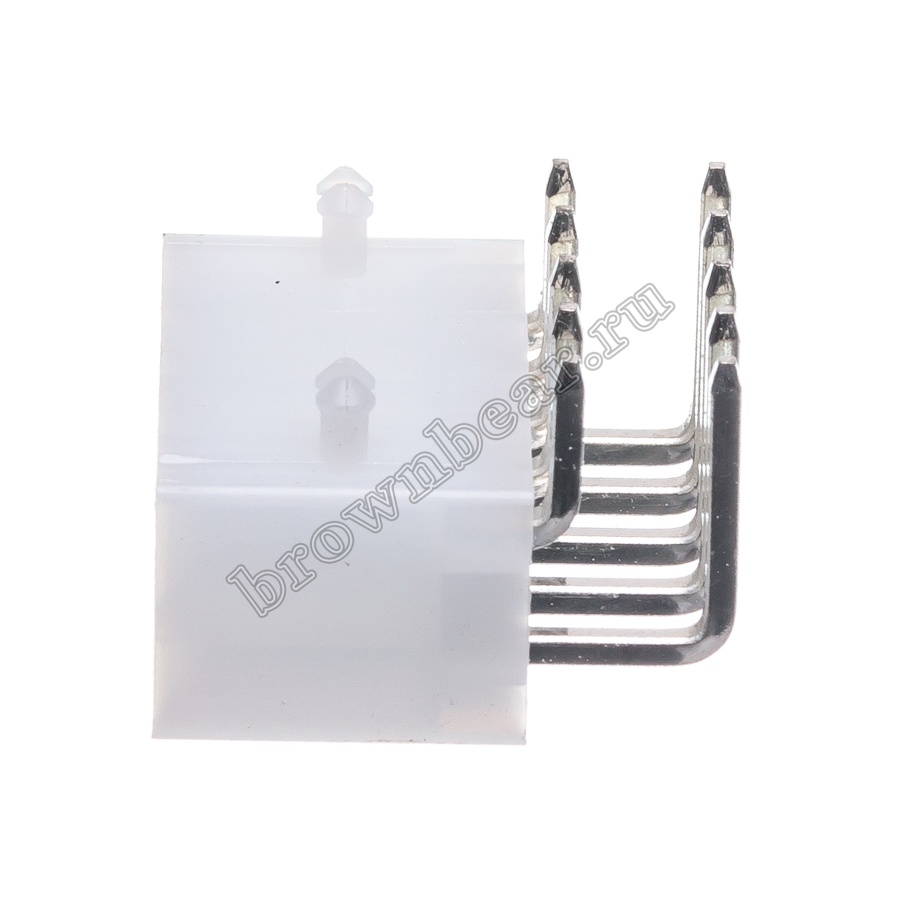

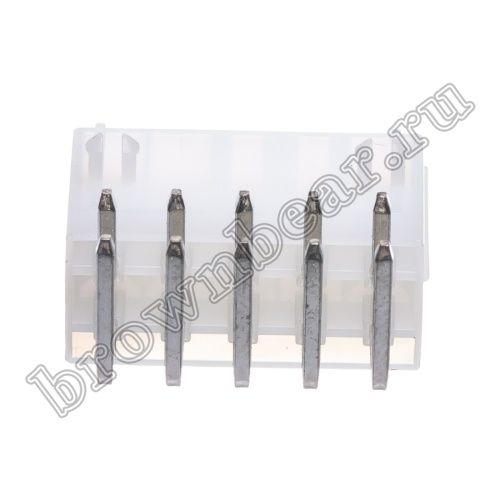

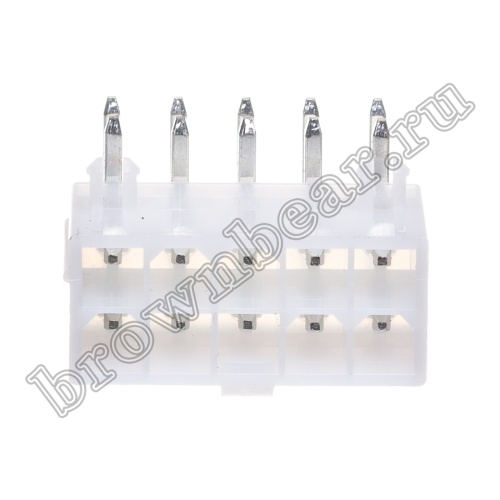

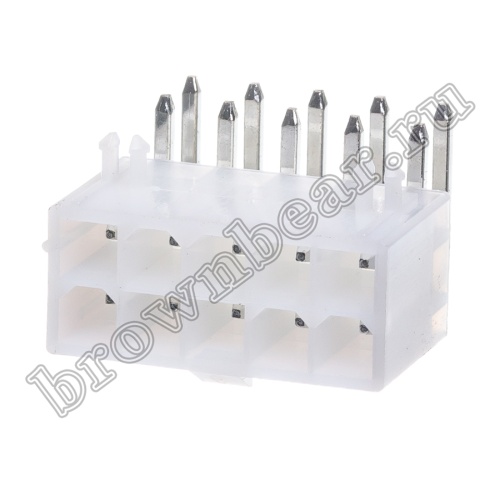

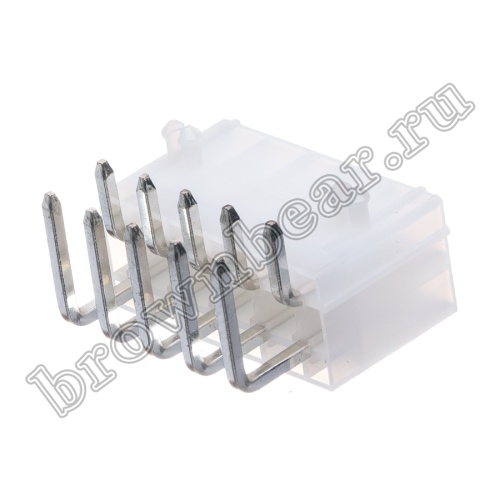

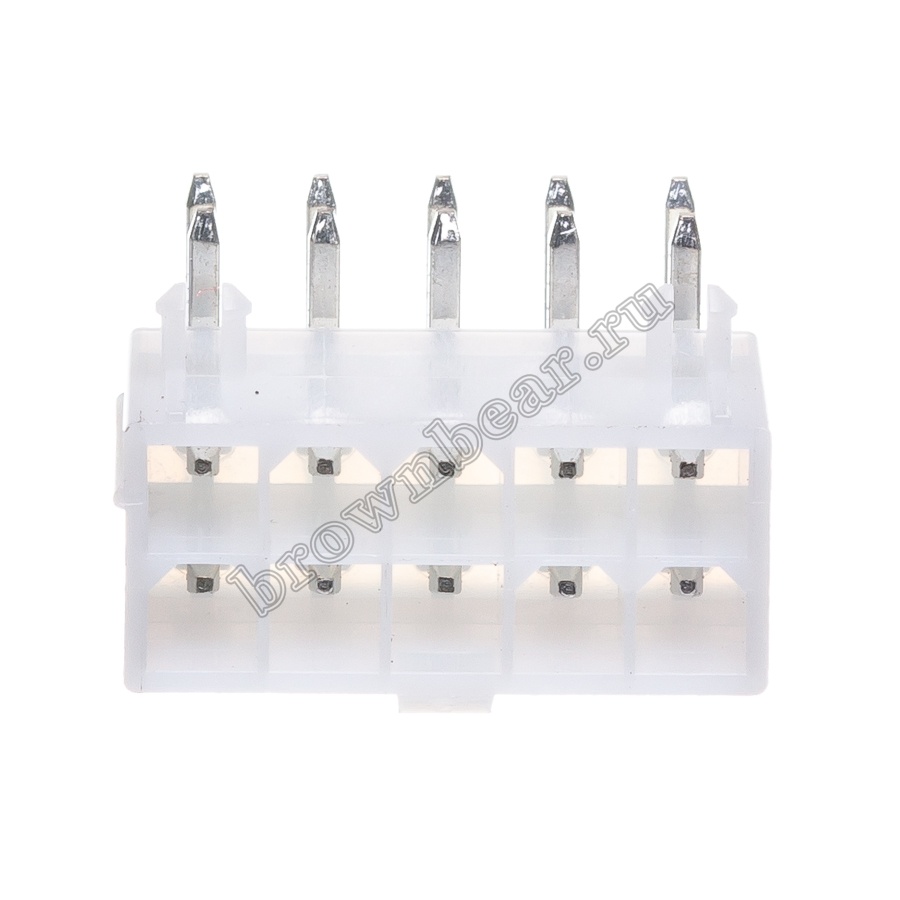

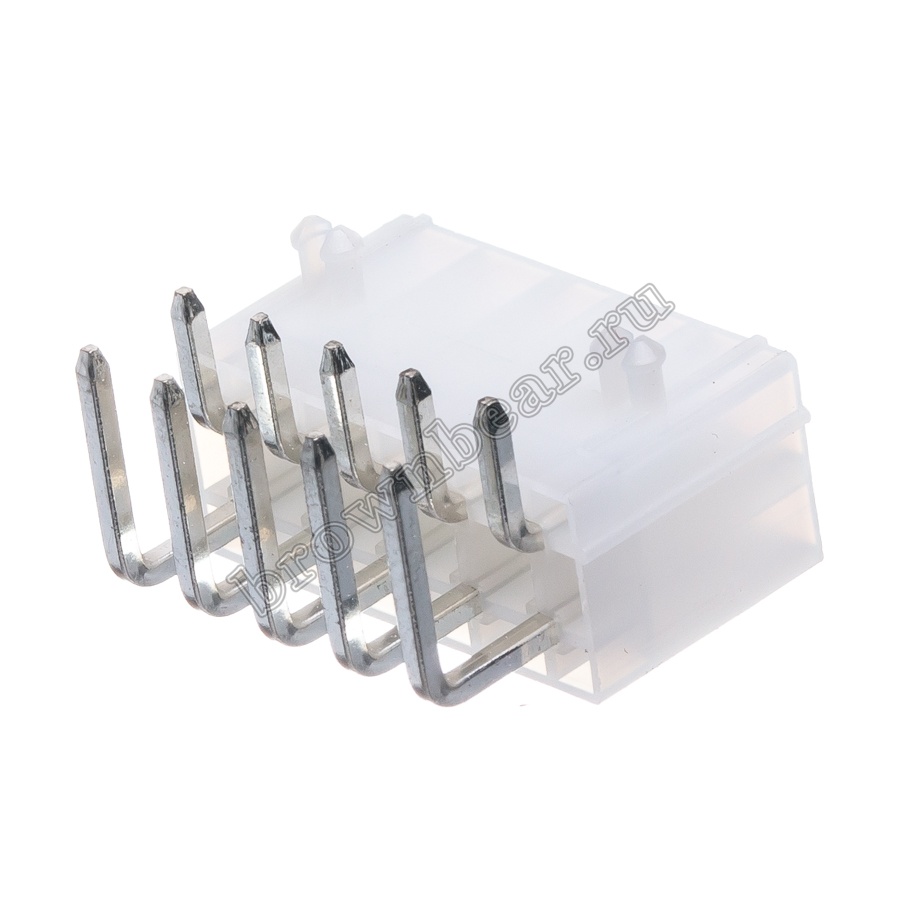

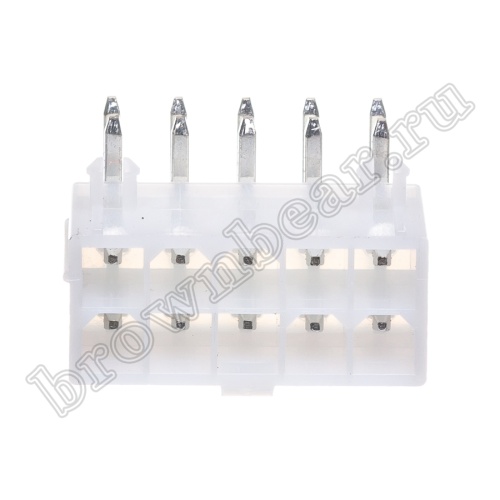

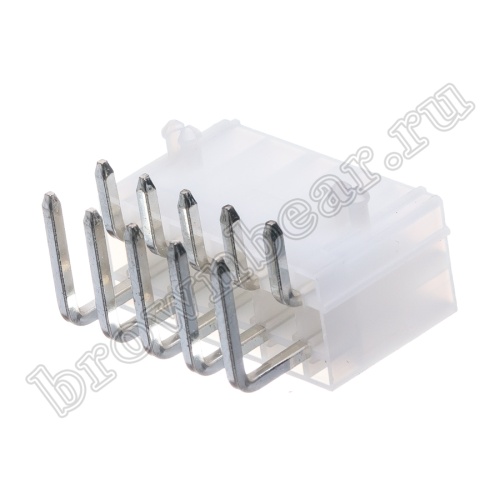

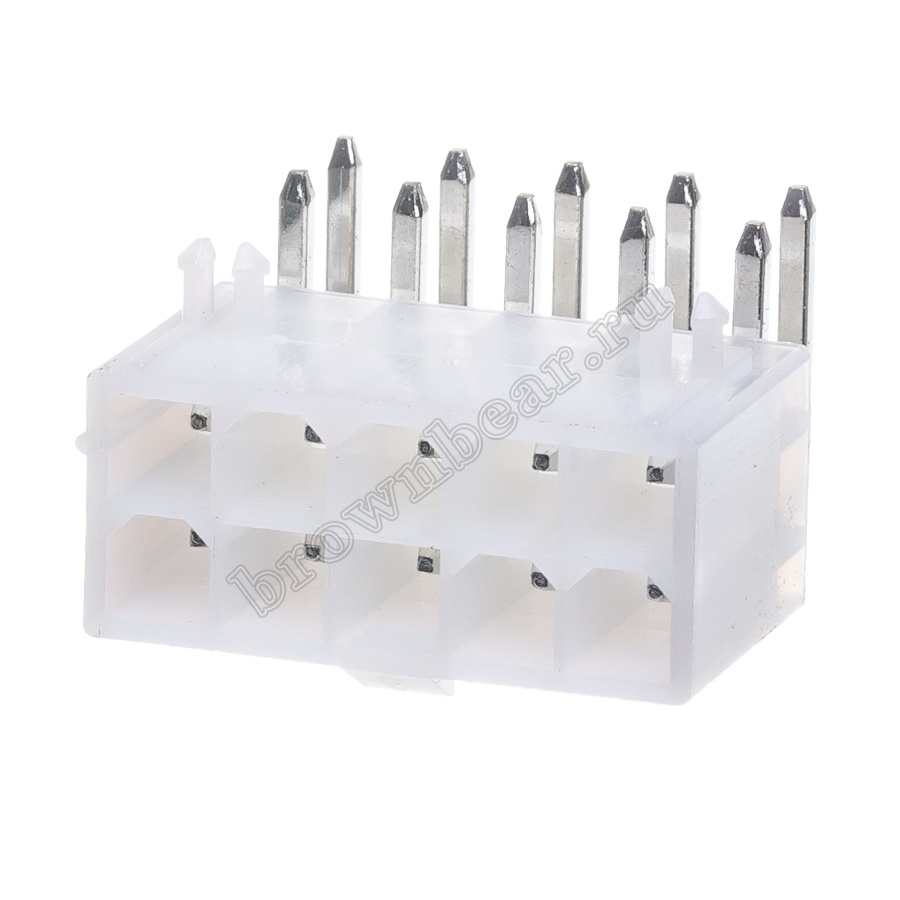

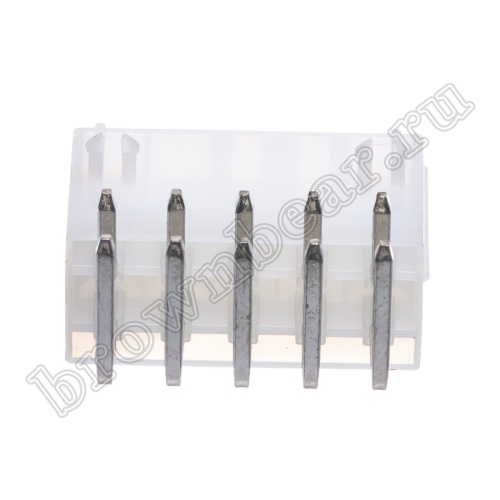

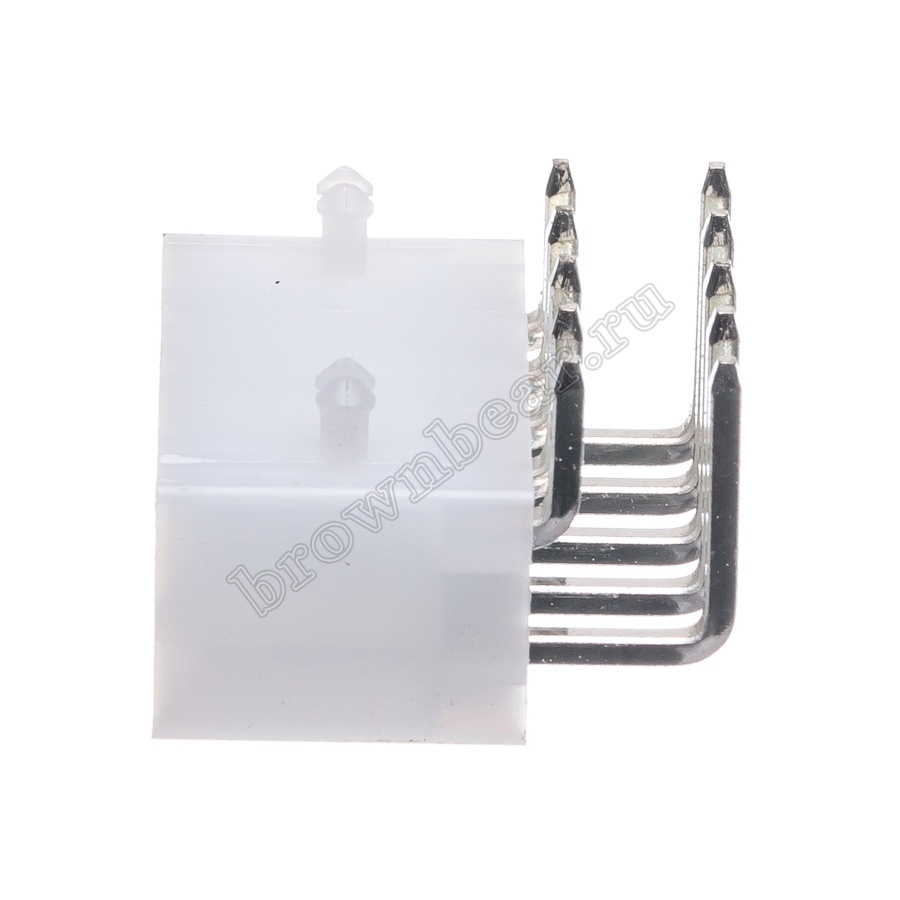

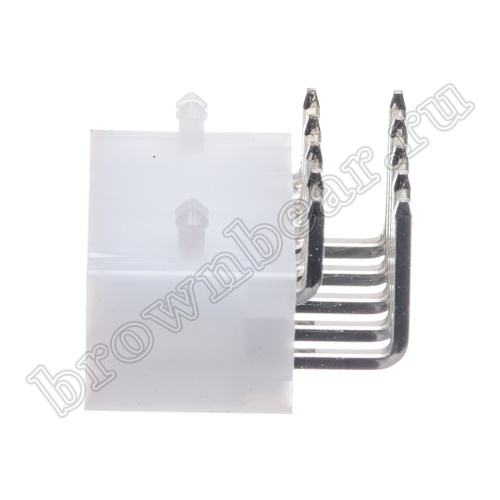

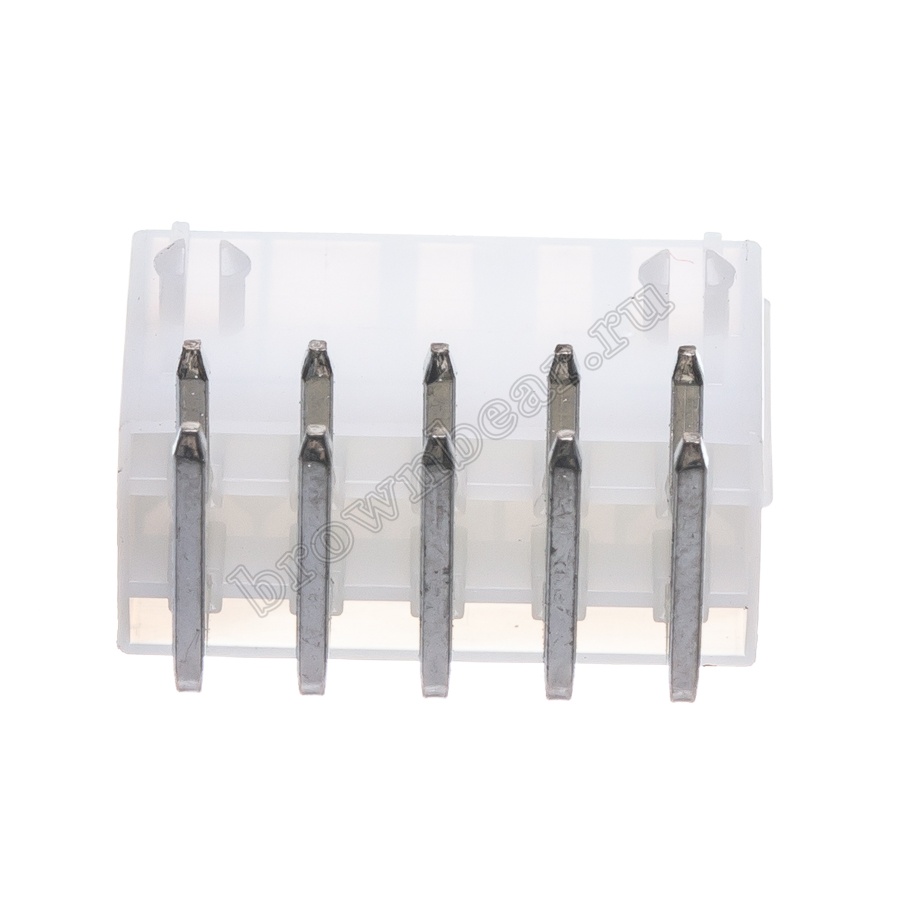

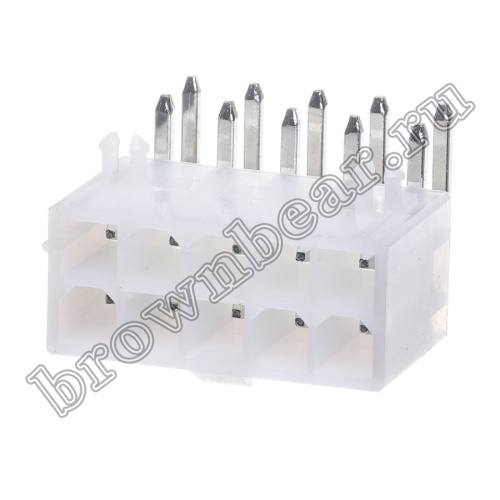

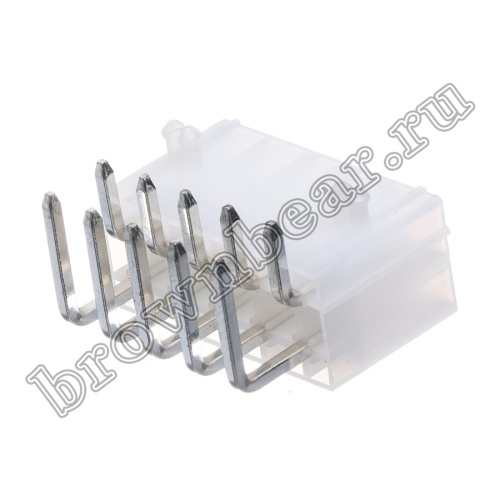

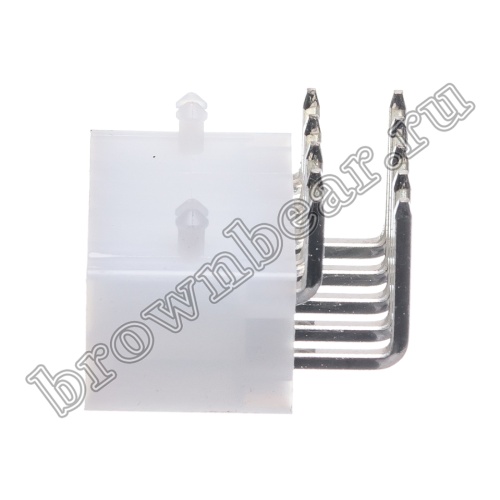

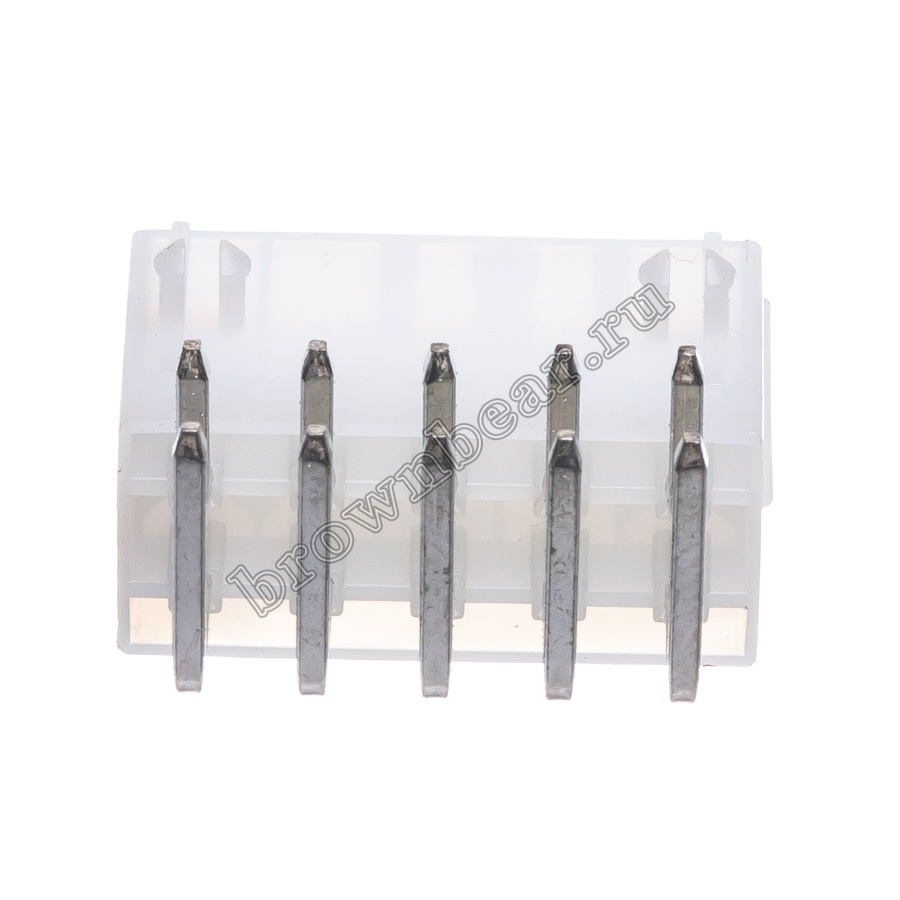

Разъём вилка Mini-Fit 10 контактов для пайки на плату под прямым углом, на корпусе расположены два фиксатора для дополнительного крепления к плате.

Описание товара

Разъёмы серии Mini-Fit предназначены для подачи низковольтного электропитания и имеют от 2 до 20 контактов. Корпуса разъёмов Mini-Fit имеют строго ориентированные ключи, что обеспечивает защиту от ошибочного подключения. Фиксация ответных частей производится при помощи замка-защёлки исключающего произвольное рассоединение. Тип подключения разъёмов Mini-Fit: кабель-кабель и кабель-плата. Разъёмы на плату имеют тип контактов "вилка" изготавливаются в прямом и угловом вариантах. Кабельные разъёмы комплектуются контактами, монтаж контактов на кабель производится при помощи специального инструмента.

Характеристики

Страна Тайвань (Китай)
Артикул товара MF-10MRA
Код 125-051
Разъём Mini-Fit / низковольтное питание
Тип контактов вилка
Установка на плату
Количество контактов 10
Шаг, мм 4.2
Тип исполнения прямой угол
Материал контактов бронза, покрытая оловом
Материал изолятора нейлон-66, усиленный стекловолокном UL94 V-0
Рабочий ток, А 3
Предельное напряжение, В 500 (АС) в течение 1 мин.
Рабочее напряжение, В 250
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.1
Допустимые температуры от -40 до 105 °C
Вес, кг 0.00396
Вес брутто, кг 0.00396

Схема изделия

Количество контактовА, ммВ, ммС, мм
25.4-9.4
49.64.213.6
613.88.417.8
81812.622
1022.216.826.2
1226.42130.4
1430.625.234.6
1634.829.438.8
183933.643
2043.237.847.2
2247.44251.4
2451.646.255.6

Файлы

d1719.png Схема изделия, 14.11 КБ
