Характеристики:
Страна
Тайвань (Китай)
Артикул товара
MF-20MRB
Код
125-059
Количество контактов
20
Шаг, мм
4.2
Материал контактов
бронза, покрытая оловом
Материал изолятора
нейлон-66, усиленный стекловолокном UL94 V-0

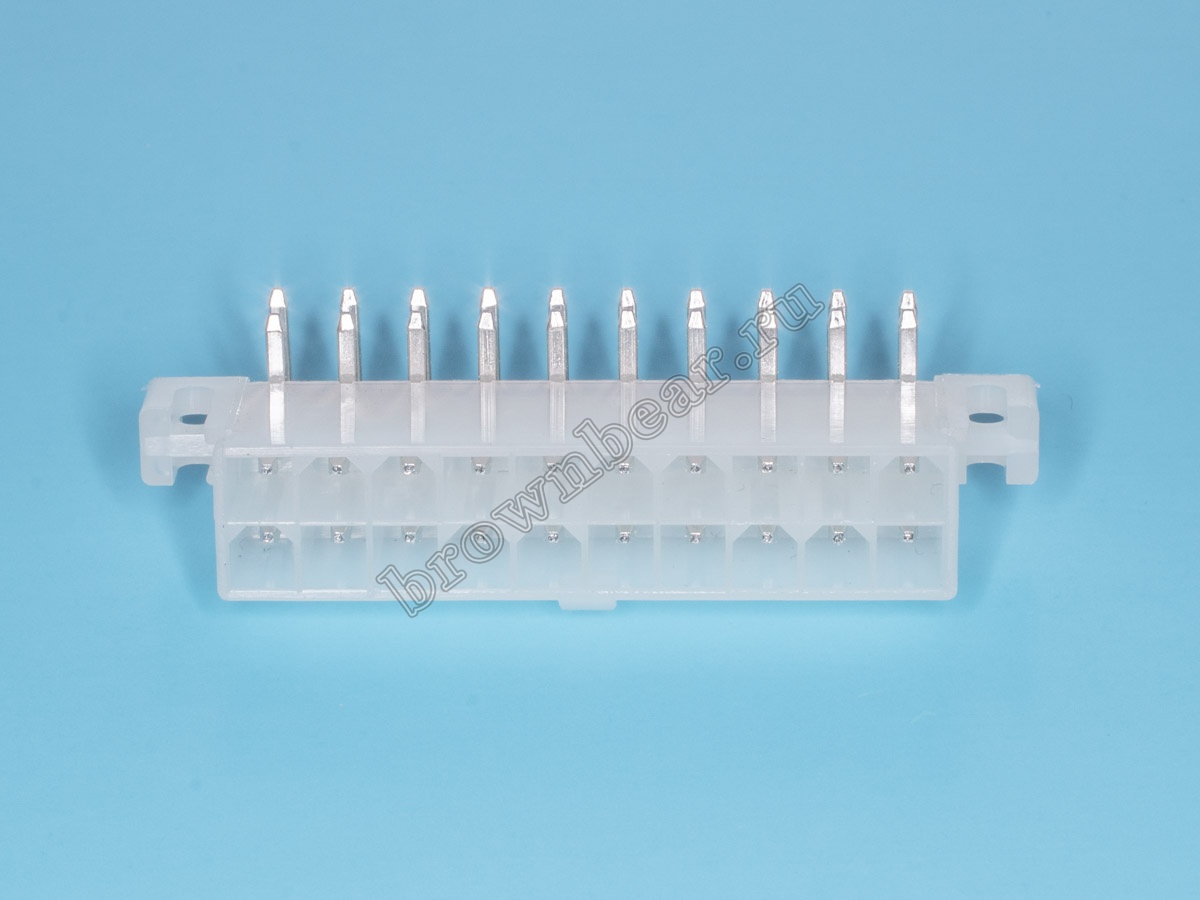

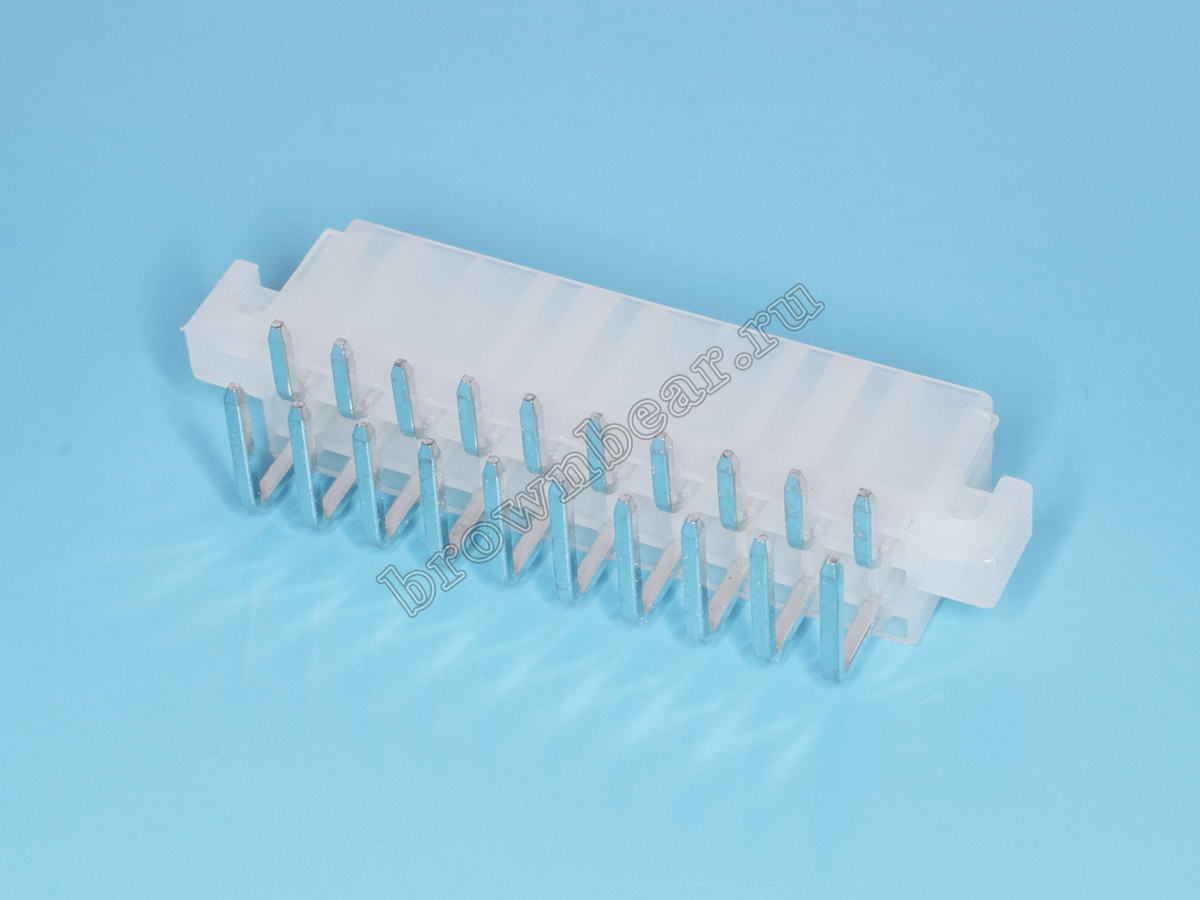

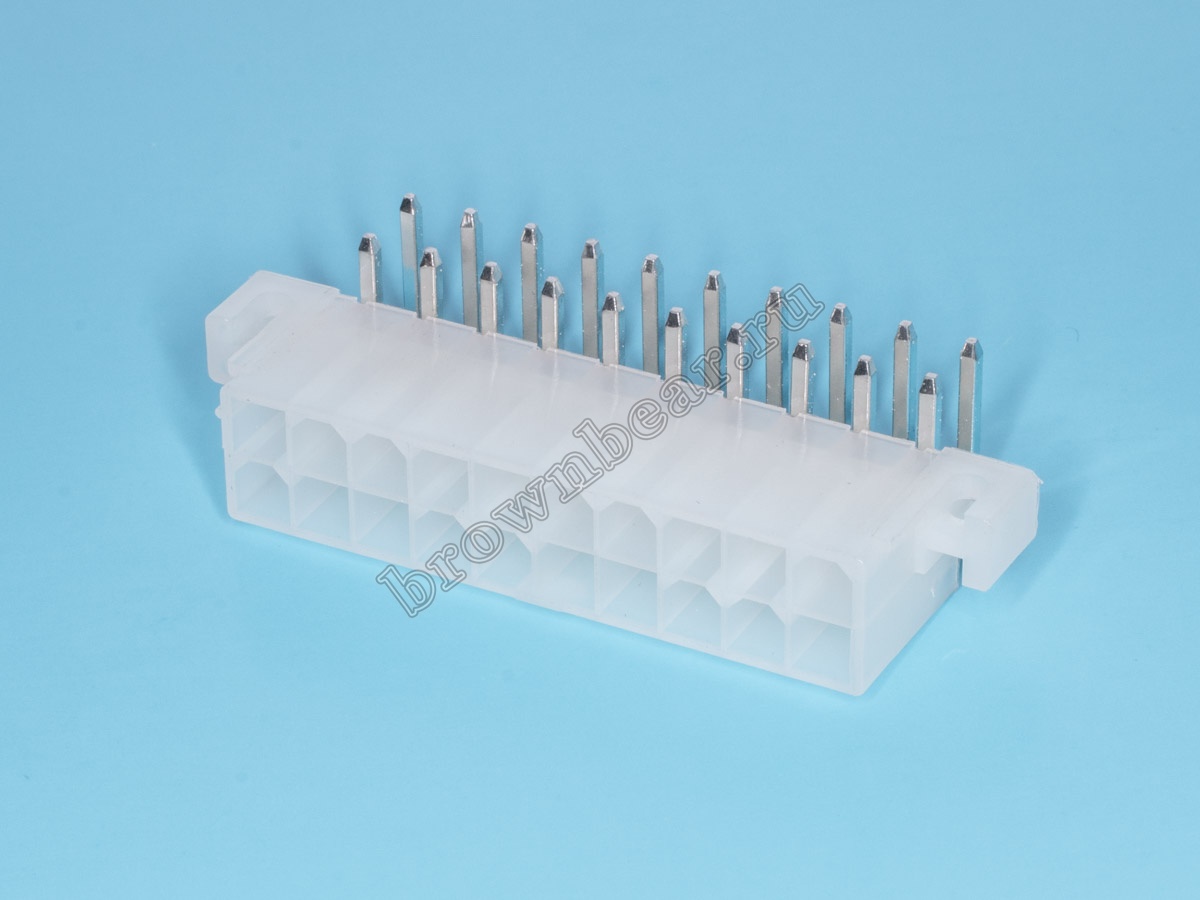

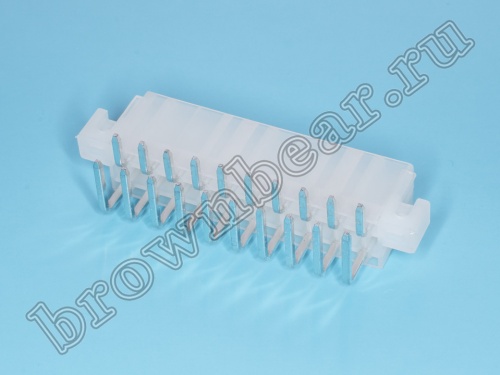

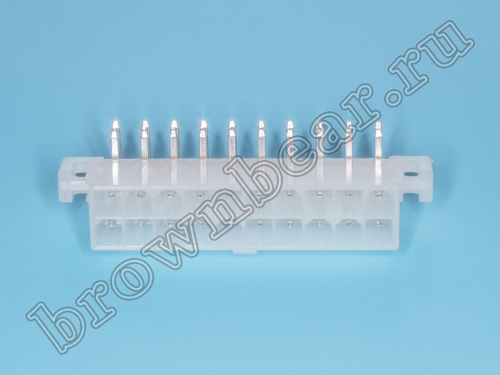

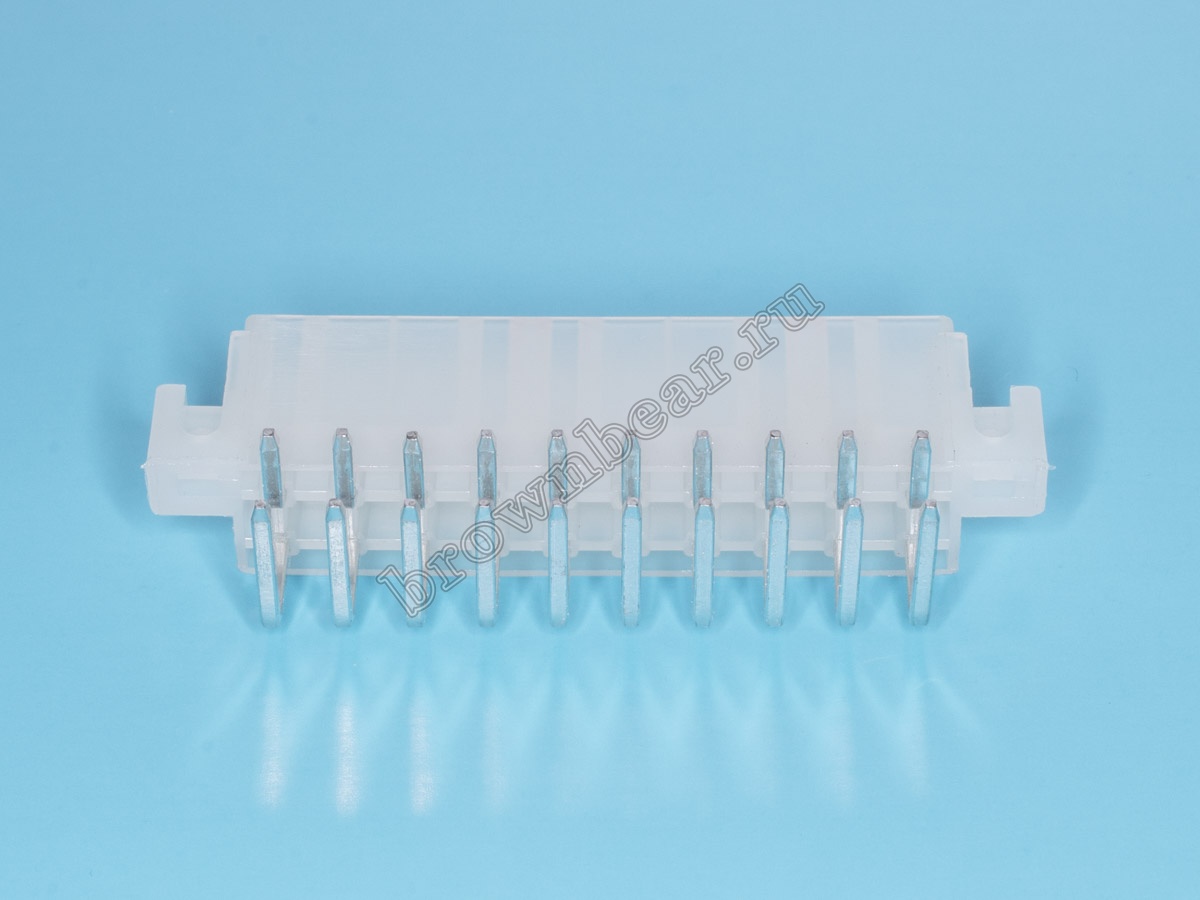

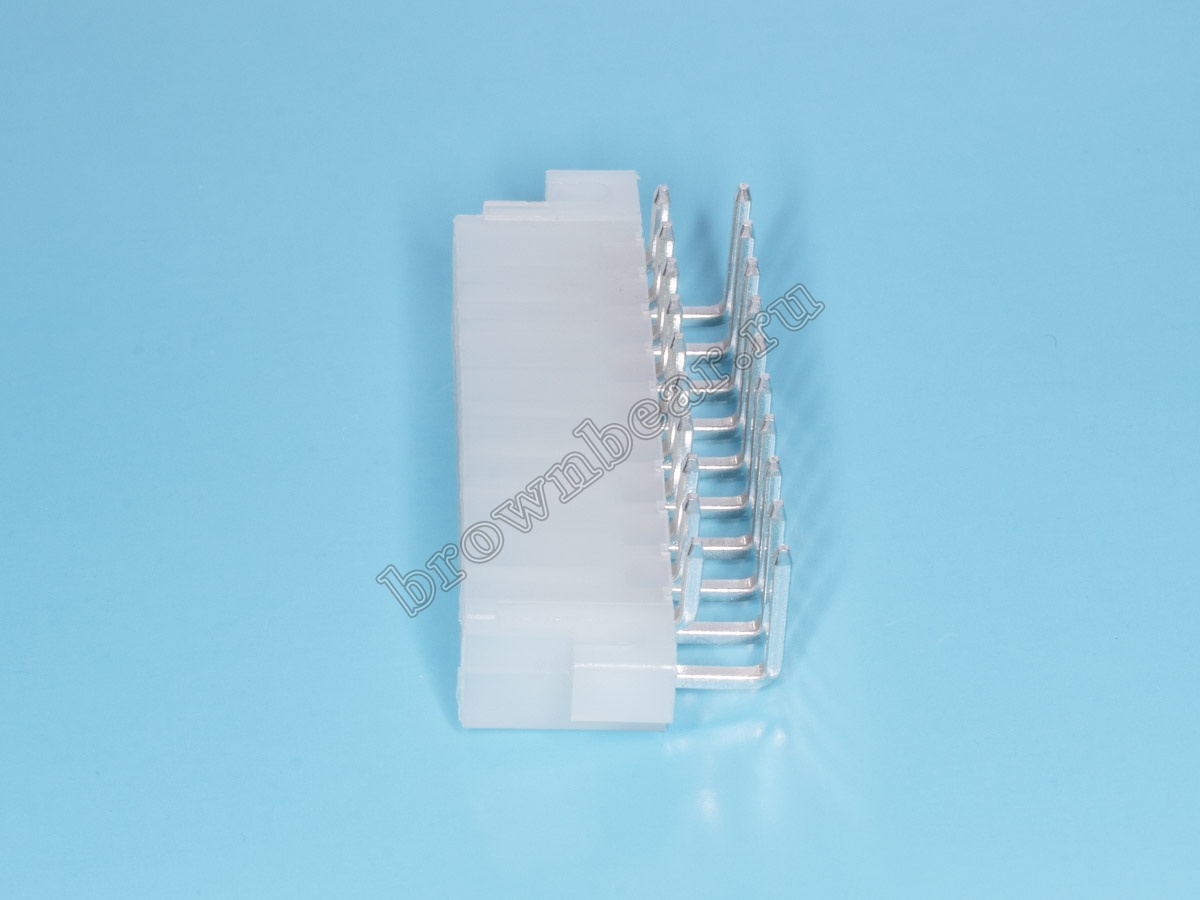

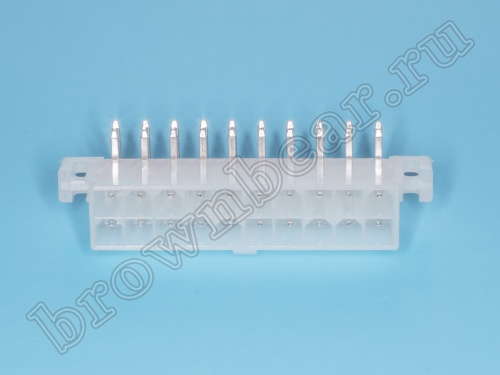

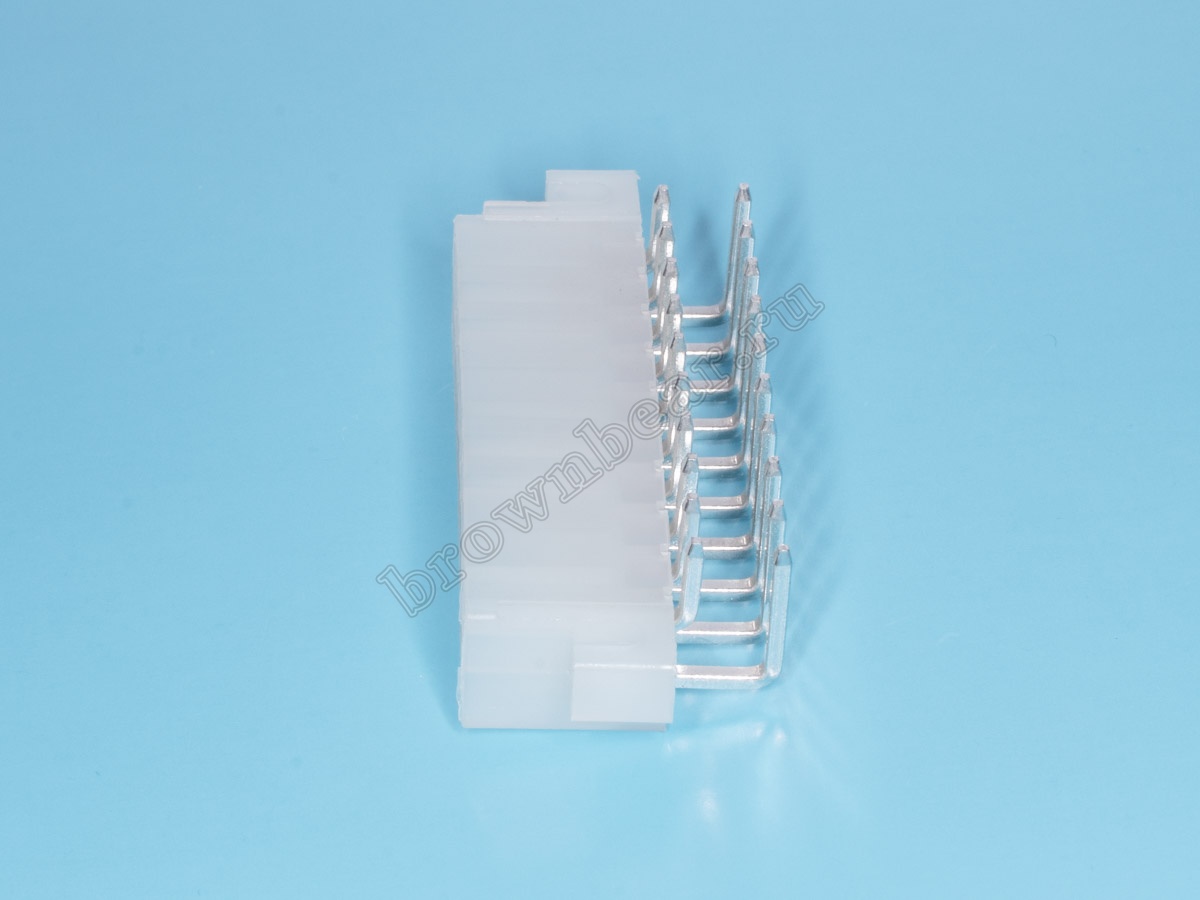

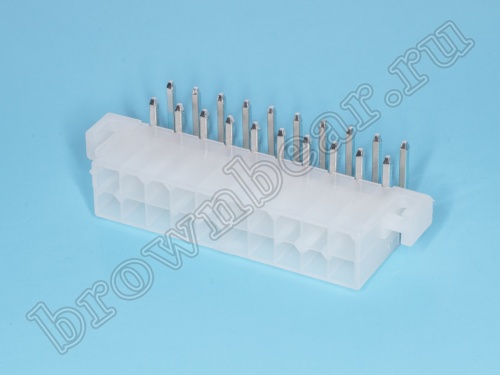

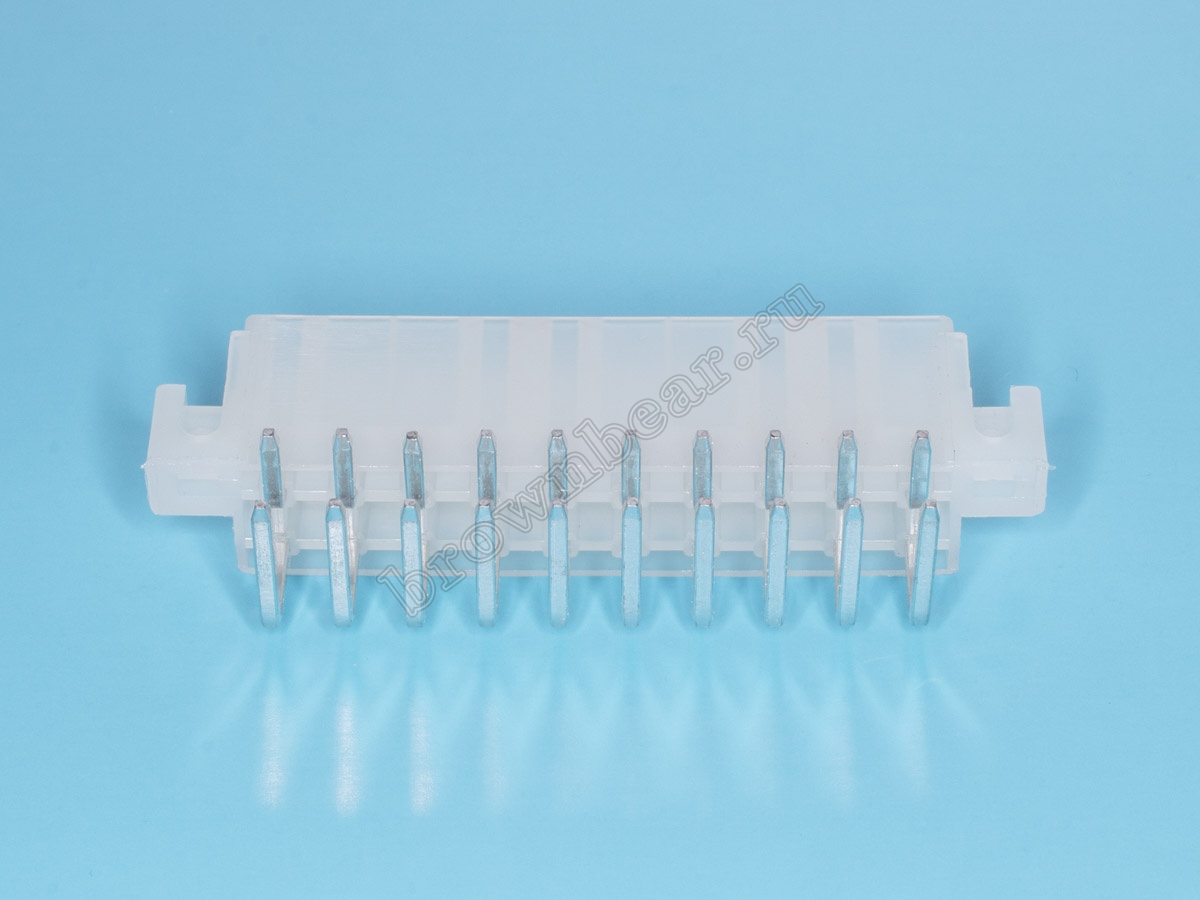

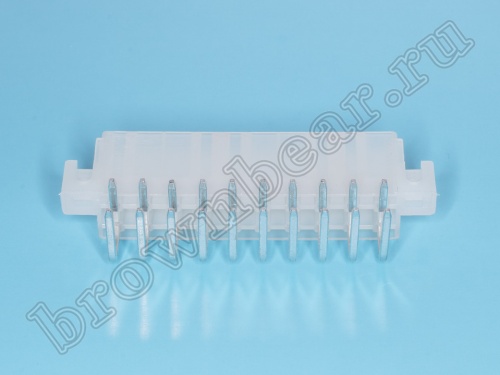

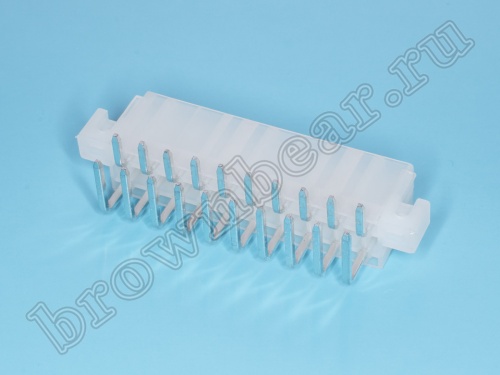

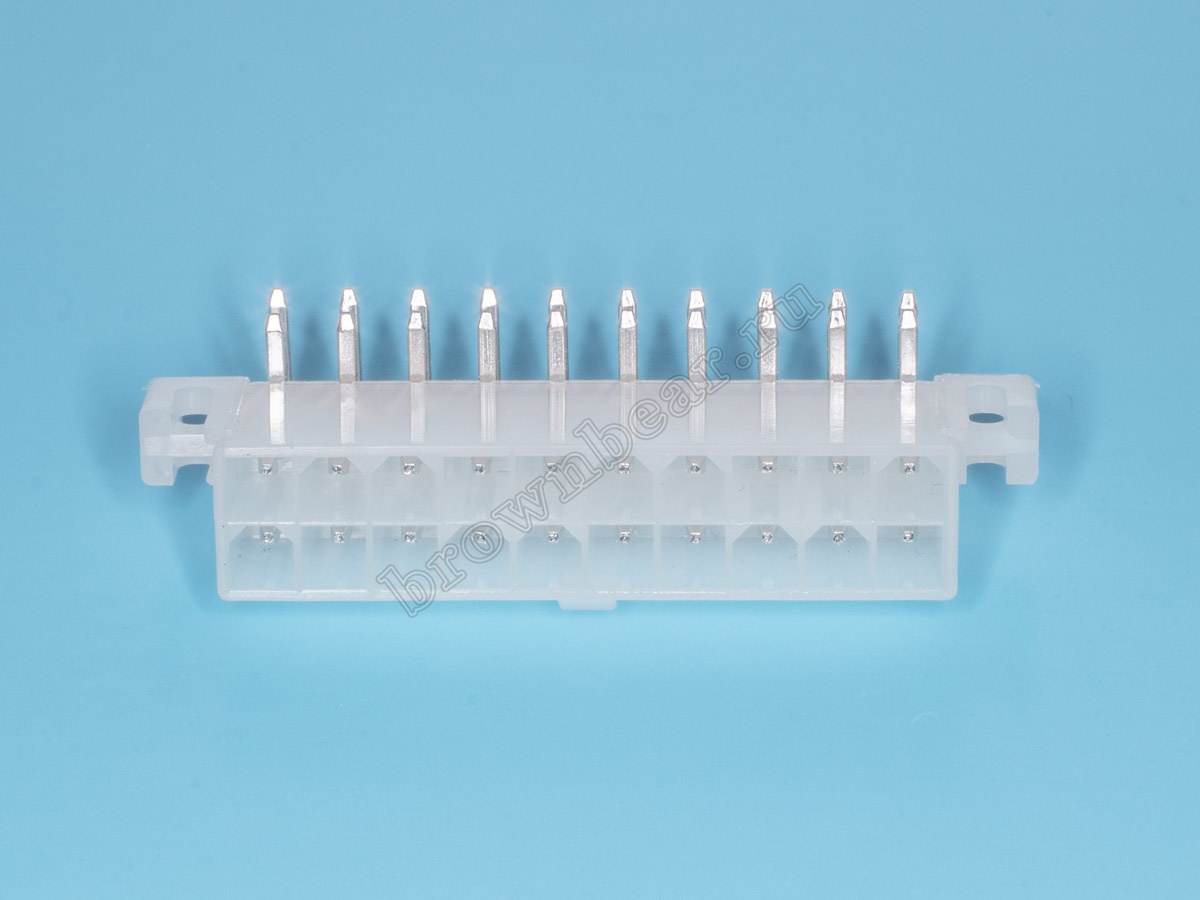

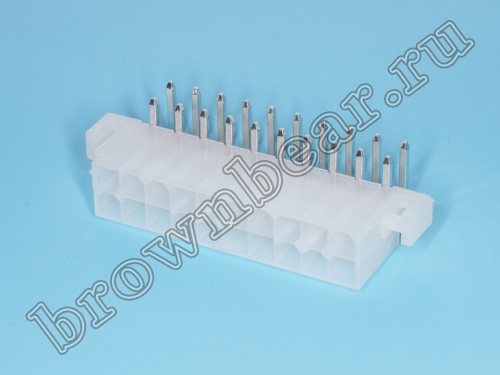

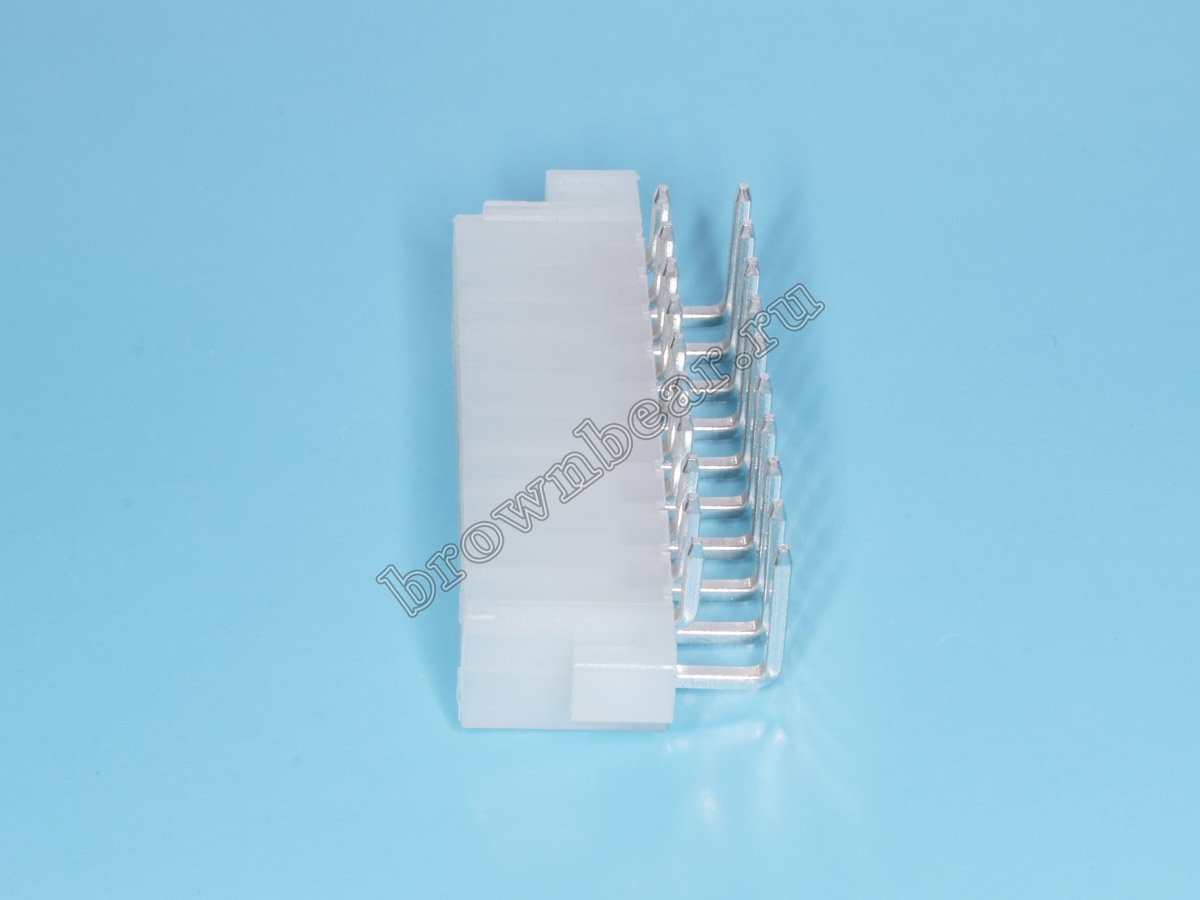

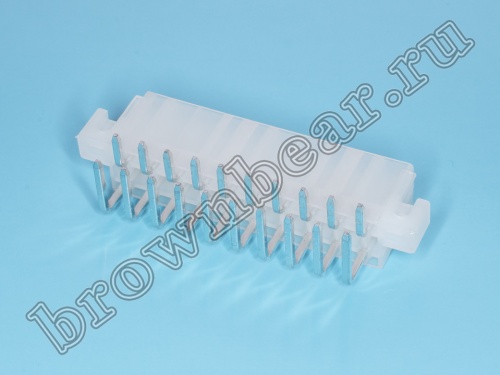

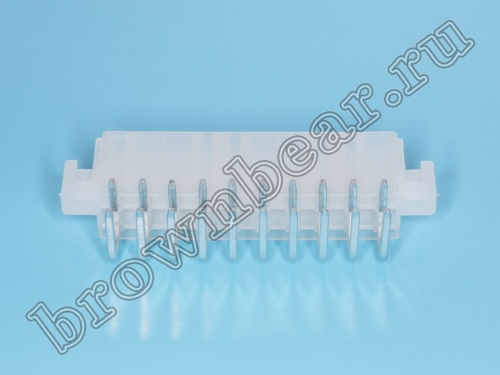

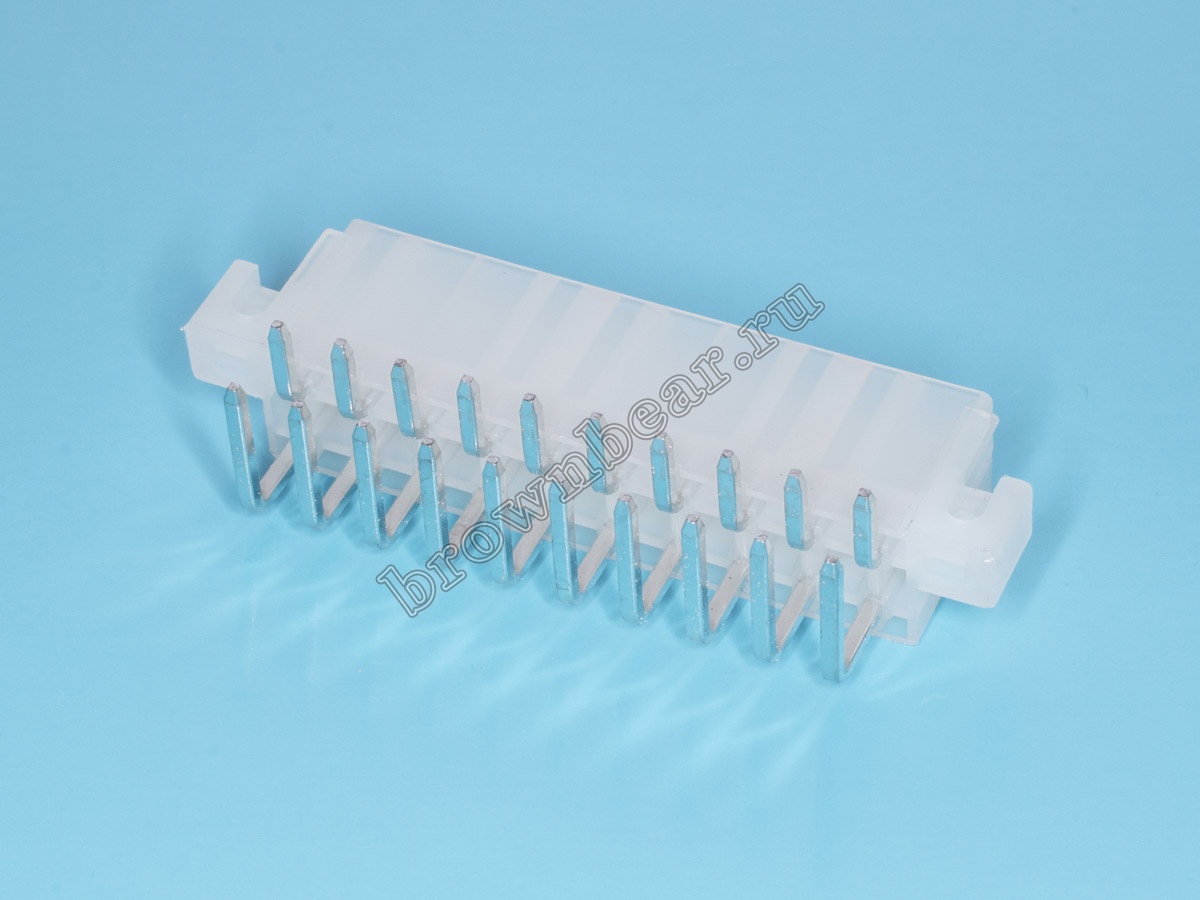

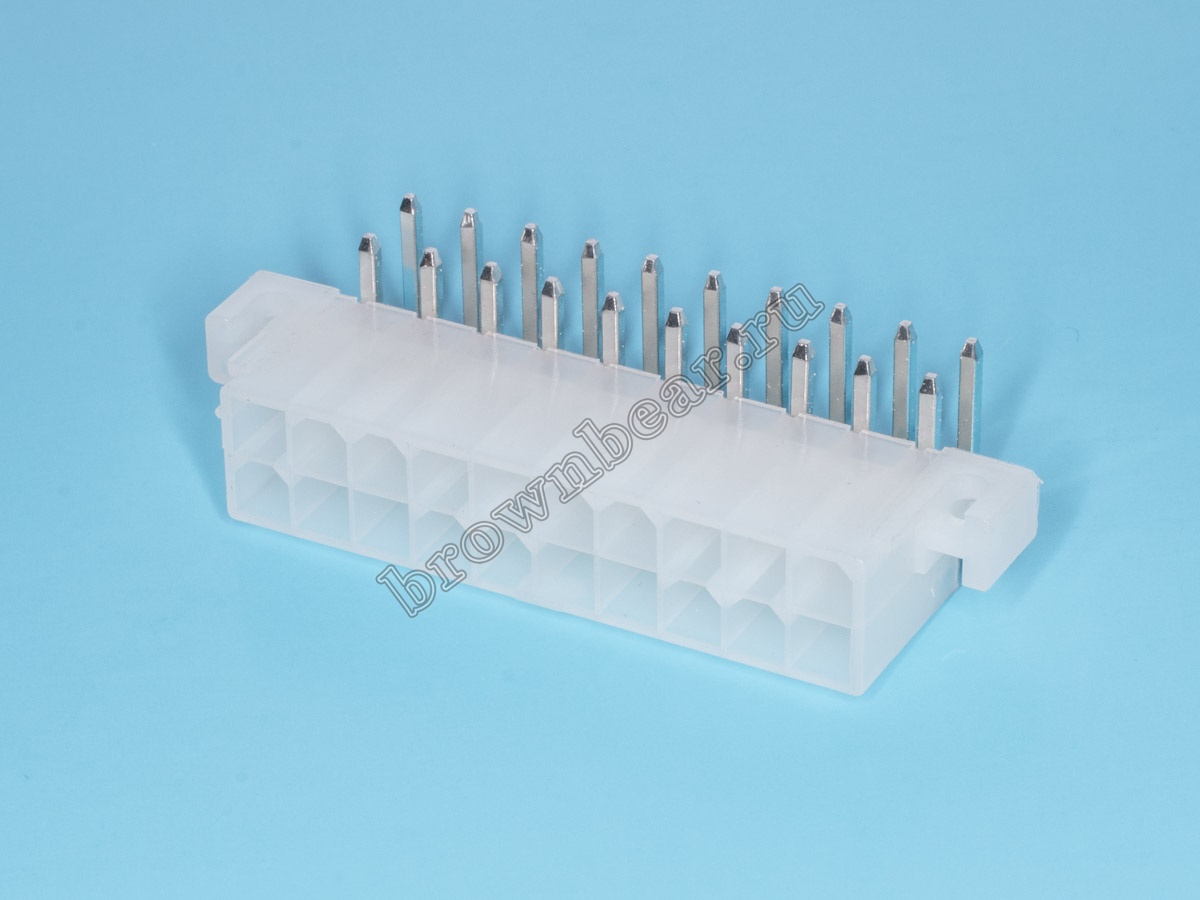

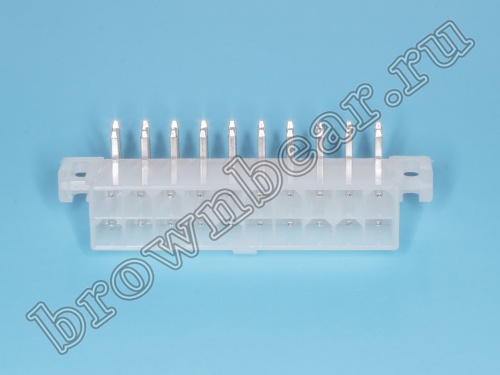

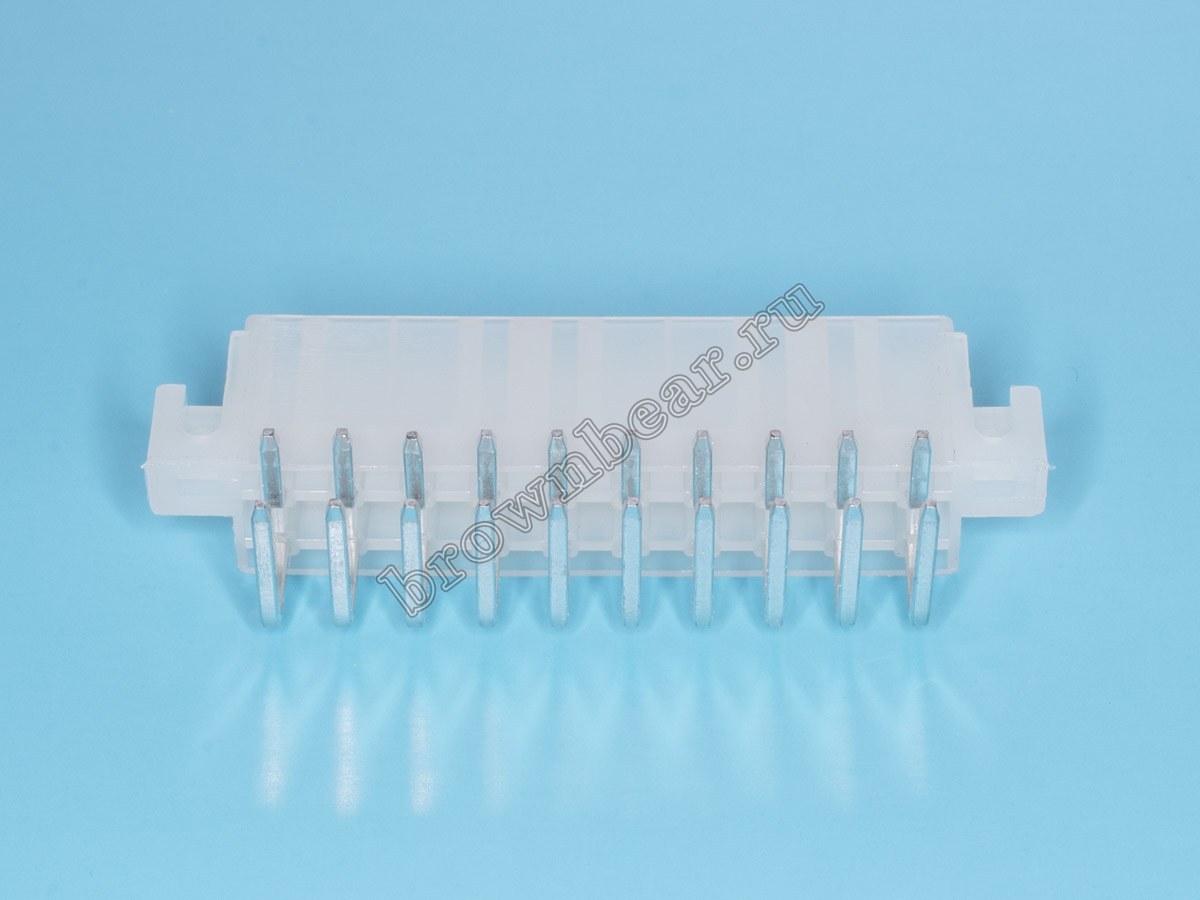

Разъём вилка Mini-Fit 20 контактов для пайки на плату под прямым углом. Корпус разъёма имеет боковые выступы с отверстиями для крепления к плате.

Описание товара

Разъёмы серии Mini-Fit предназначены для подачи низковольтного электропитания и имеют от 2 до 20 контактов. Корпуса разъёмов Mini-Fit имеют строго ориентированные ключи, что обеспечивает защиту от ошибочного подключения. Фиксация ответных частей производится при помощи замка-защёлки исключающего произвольное рассоединение. Тип подключения разъёмов Mini-Fit: кабель-кабель и кабель-плата. Разъёмы на плату имеют тип контактов "вилка" изготавливаются в прямом и угловом вариантах. Кабельные разъёмы комплектуются контактами, монтаж контактов на кабель производится при помощи специального инструмента.

Характеристики

Страна Тайвань (Китай)
Артикул товара MF-20MRB
Код 125-059
Разъём Mini-Fit / низковольтное питание
Тип контактов вилка
Установка на плату
Количество контактов 20
Шаг, мм 4.2
Тип исполнения прямой угол
Способ монтажа пайка
Материал контактов бронза, покрытая оловом
Материал изолятора нейлон-66, усиленный стекловолокном UL94 V-0
Рабочий ток, А 3
Предельное напряжение, В 500 (АС) в течение 1 мин.
Рабочее напряжение, В 250
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.1
Допустимые температуры от -40 до 105 °C
Вес, кг 0.008019
Вес брутто, кг 0.008019

Схема изделия

Количество контактовА, ммВ, мм
25.4-
49.64.2
613.88.4
81812.6
1022.216.8
1226.421
1430.625.2
1634.829.4
183933.6
2043.237.8
2247.442
2451.646.2

Файлы

d1731.png Схема изделия, 8.4 КБ
