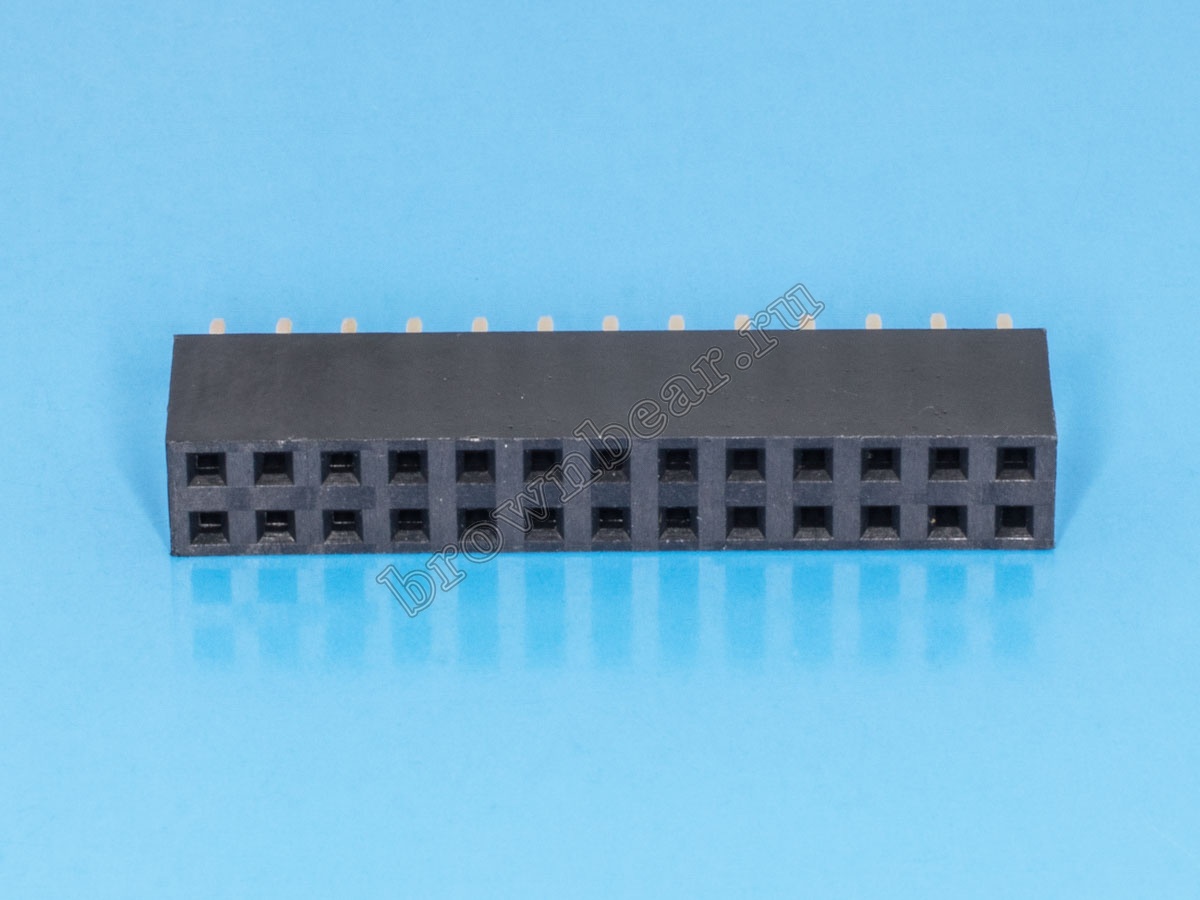

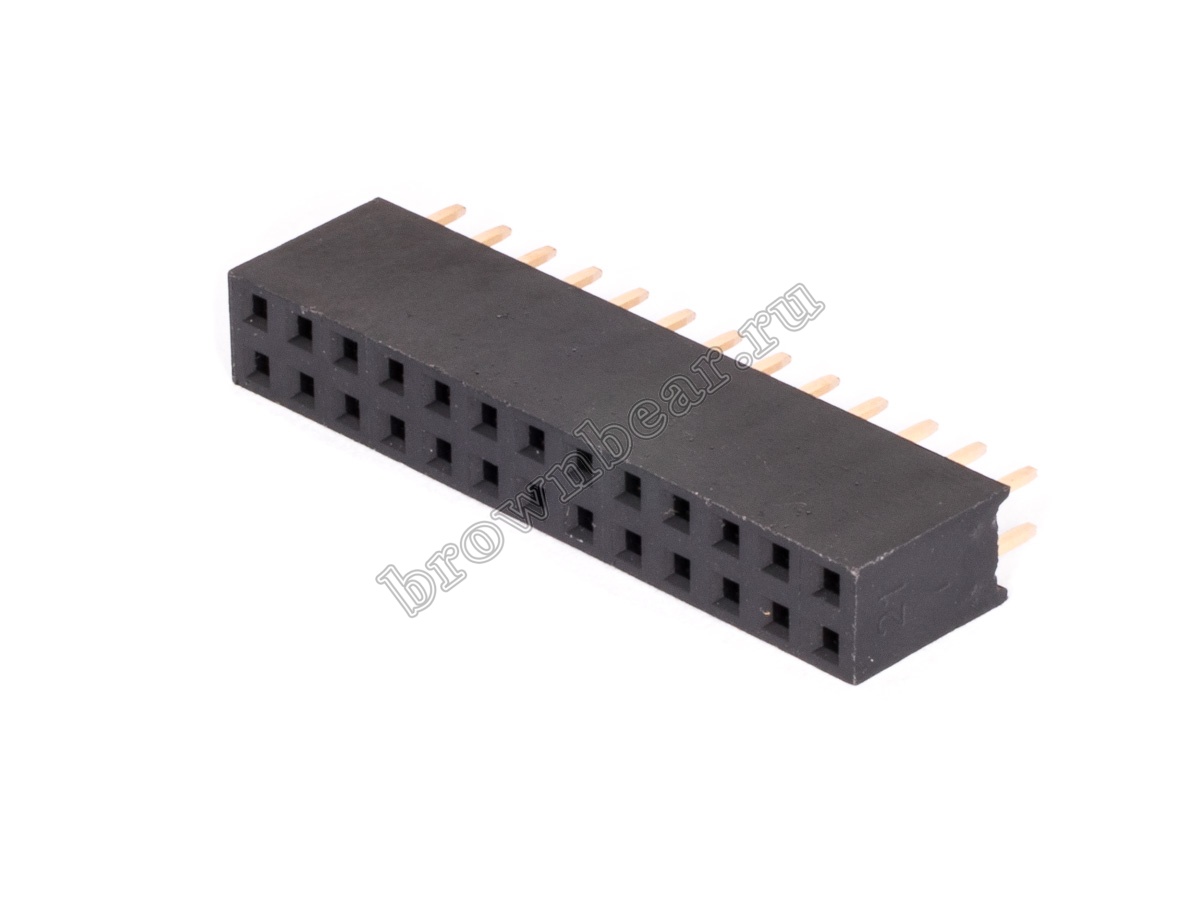

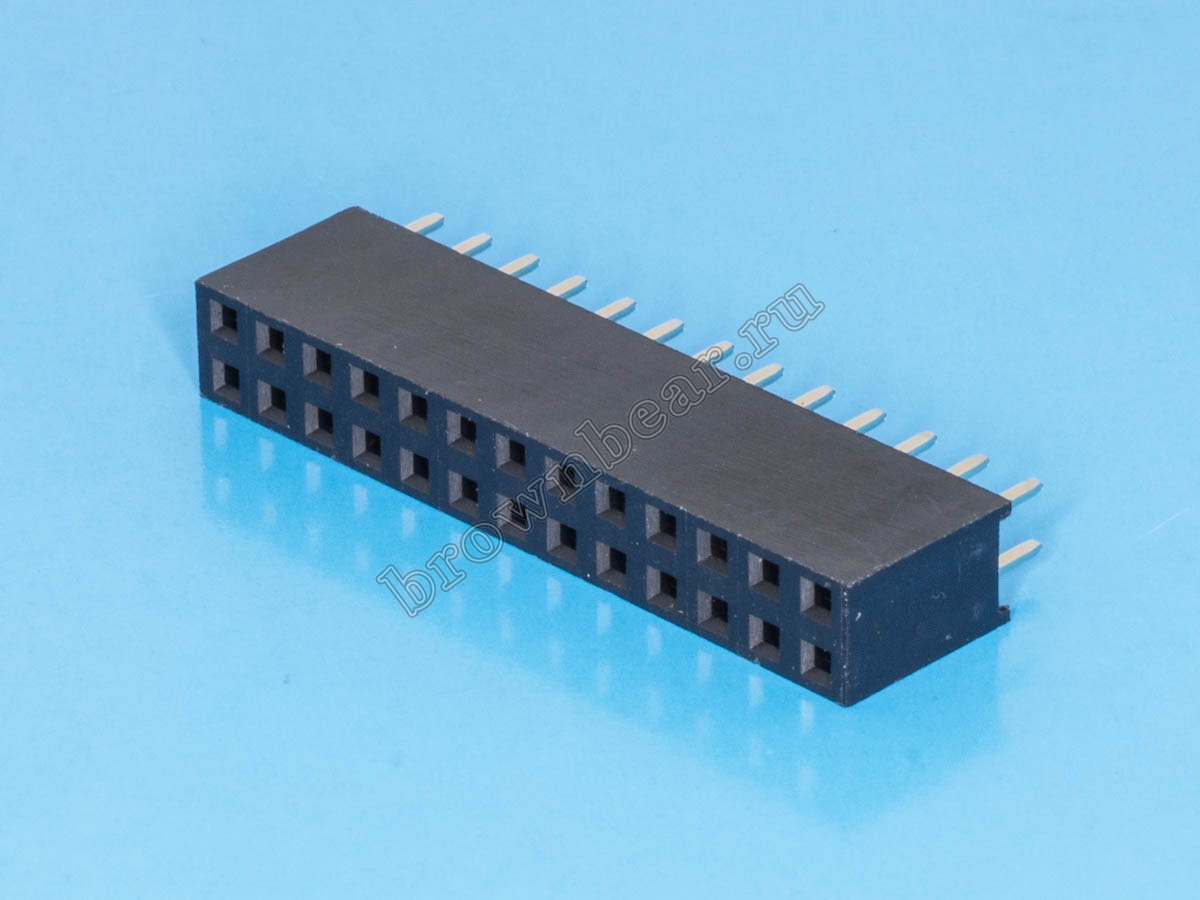

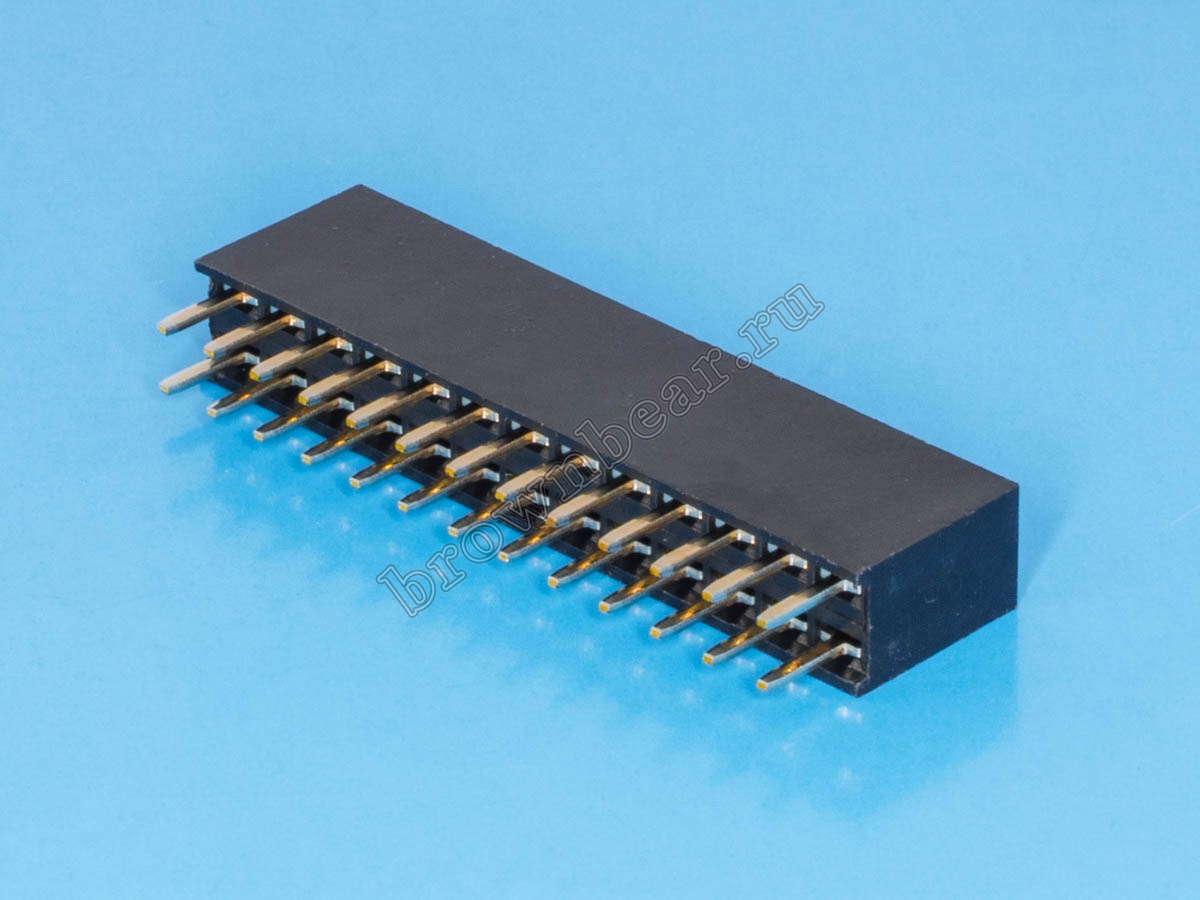

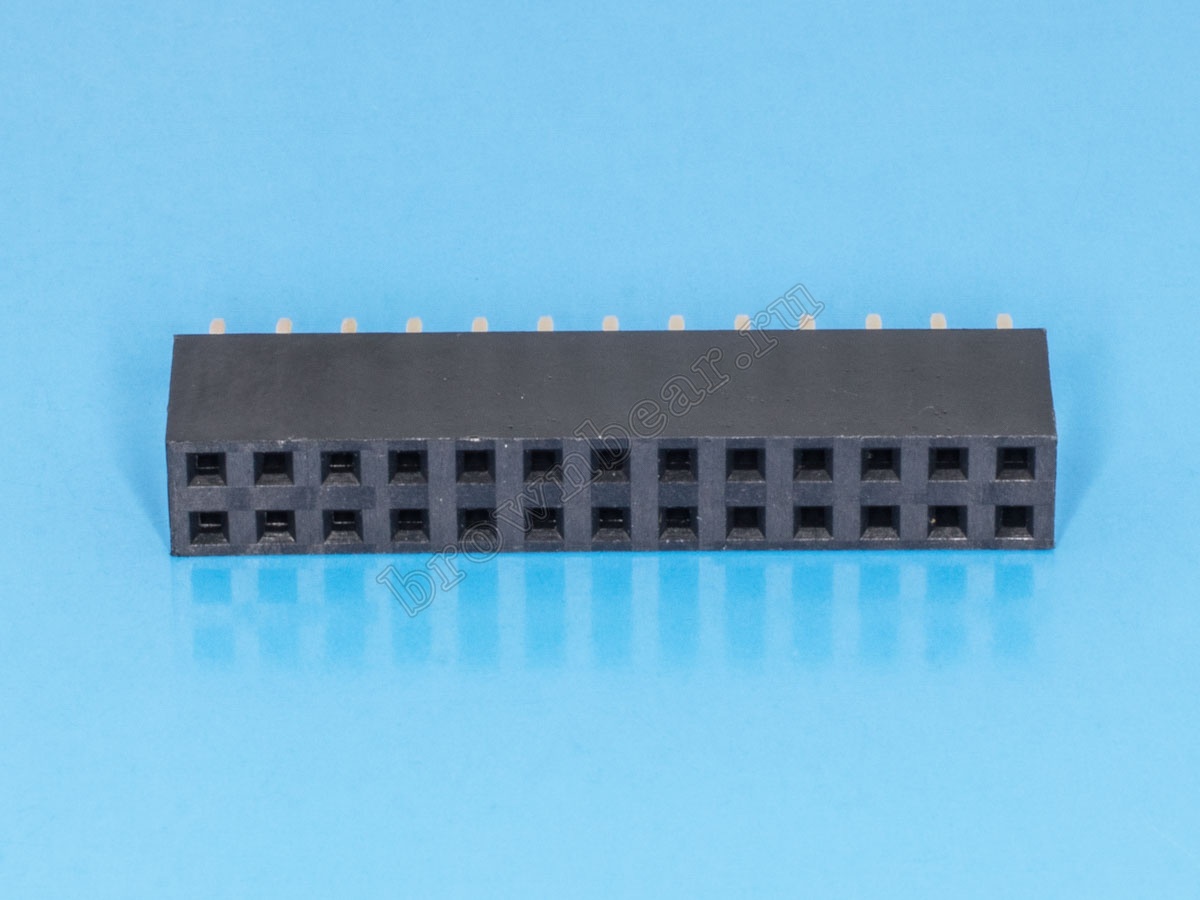

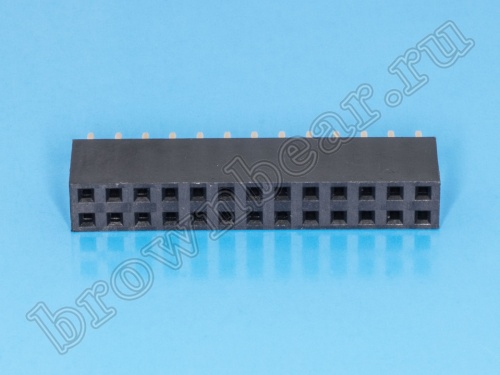

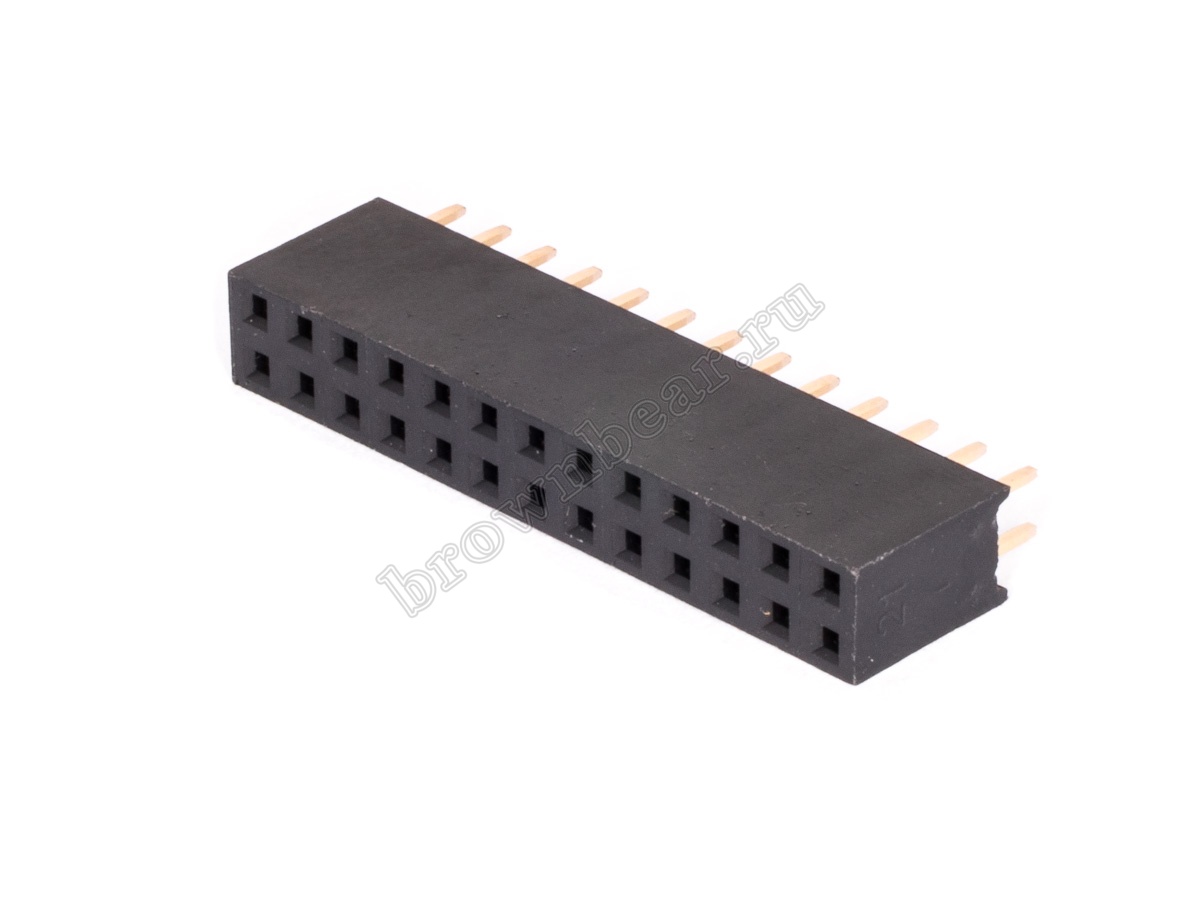

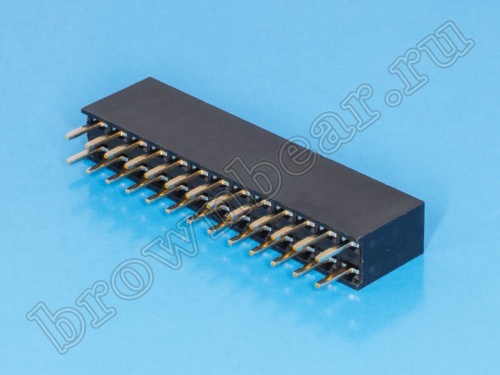

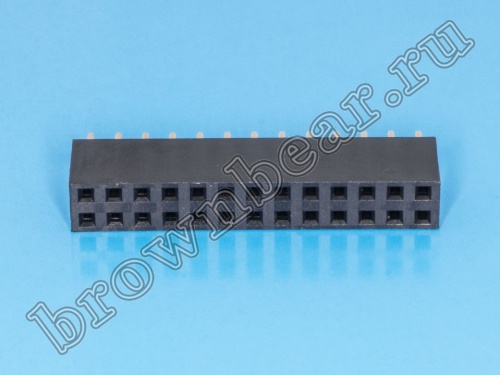

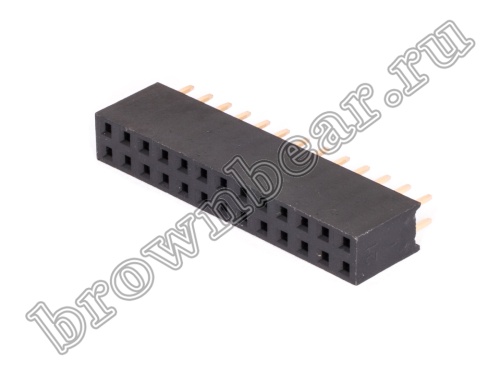

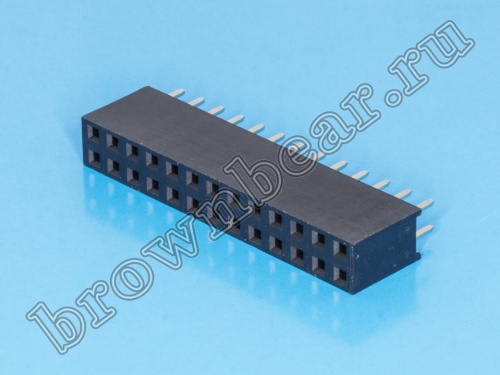

PBD-26 Разъем 2х13 гнездо на плату, шаг 2.54мм
Характеристики:
Страна
Китай
Артикул товара
PBD-26
Код
085-017
Количество контактов
26
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
РВТ усиленный стекловолокном, UL94 V-0
Разъём PBD 26 контактов, с шагом 2.54 мм, прямой.
Описание товара
Разъёмы PBS (PBD) на плату - гнёзда, ответные части к штыревым соединителям PLS (PLD) соответствующего шага, вместе образуют соединение типа плата-плата.
Разъёмы PBS (PBD) устанавливаются вертикально или горизонтально относительно плоскости платы, монтируется методом сквозного или поверхностного монтажа.
Наиболее популярные разъёмы PBS (PBD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2 мм и 1.27мм.
Характеристики
| Страна | Китай |
| Артикул товара | PBD-26 |
| Код | 085-017 |
| Разъём | штыревой соединитель |
| Тип контактов | розетка |
| Установка | на плату |
| Количество контактов | 26 |
| Шаг, мм | 2.54 |
| Тип исполнения | прямой / двухрядный |
| Способ монтажа | пайка |
| Материал контактов | фосф. бронза, покрытая золотом поверх никеля |
| Материал корпуса | РВТ усиленный стекловолокном, UL94 V-0 |
| Предельное напряжение, В | 500 АС в течение 1 мин. |
| Сопротивление изолятора (не менее МОм) | 500 |
| Сопротивление контакта (не более Ом) | 0.02 |
| Допустимые температуры | от 0 до 85 °C |
| Вес, кг | 0.002706 |
Схема изделия
A = N * 2.54+0.5 ± 0.3
B = (N - 1) * 2.54 ± 0.25
N - количество контактов
B = (N - 1) * 2.54 ± 0.25
N - количество контактов
Файлы
Схема изделия, 5.49 КБ
Добавить отзыв
Цена с НДС:
35 руб от 1 шт
32 руб от 100 шт
29 руб от 1000 шт
Доступно: 1 499 шт
