Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PLD-80R
Код
075-048
Количество контактов
80
Шаг, мм
2.54
Материал контактов
медный сплав, покрытый золотом
Материал изолятора
нейлон-6Т, усиленный стекловолокном UL94 V-0

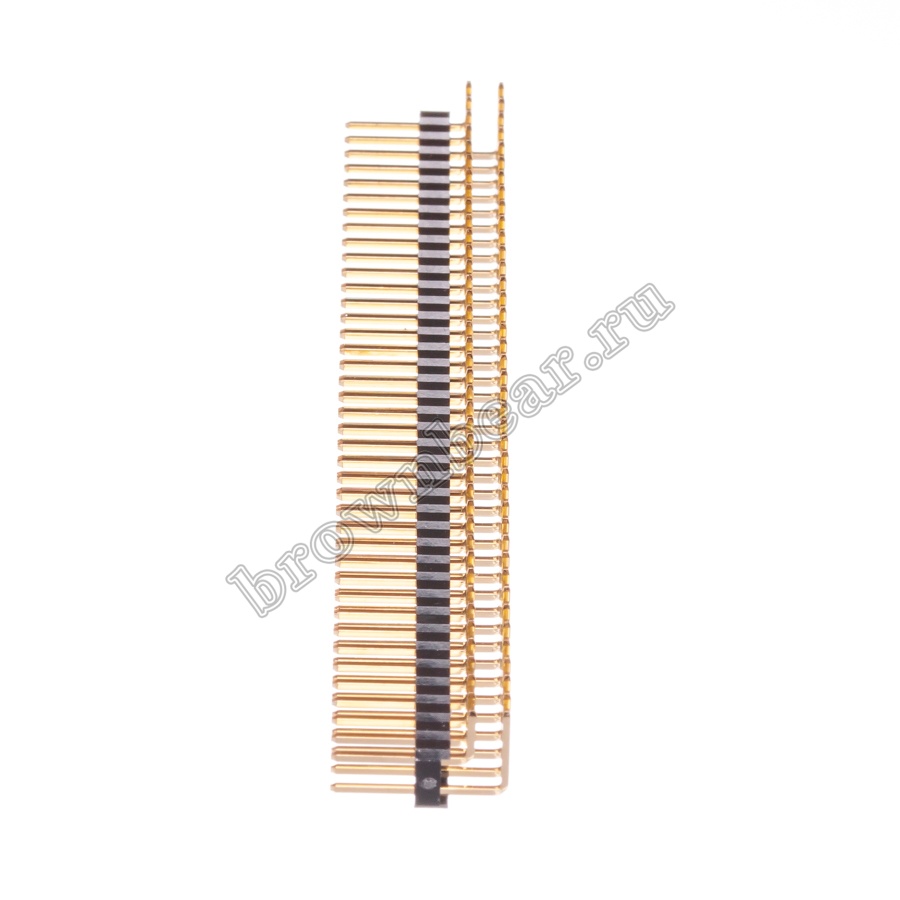

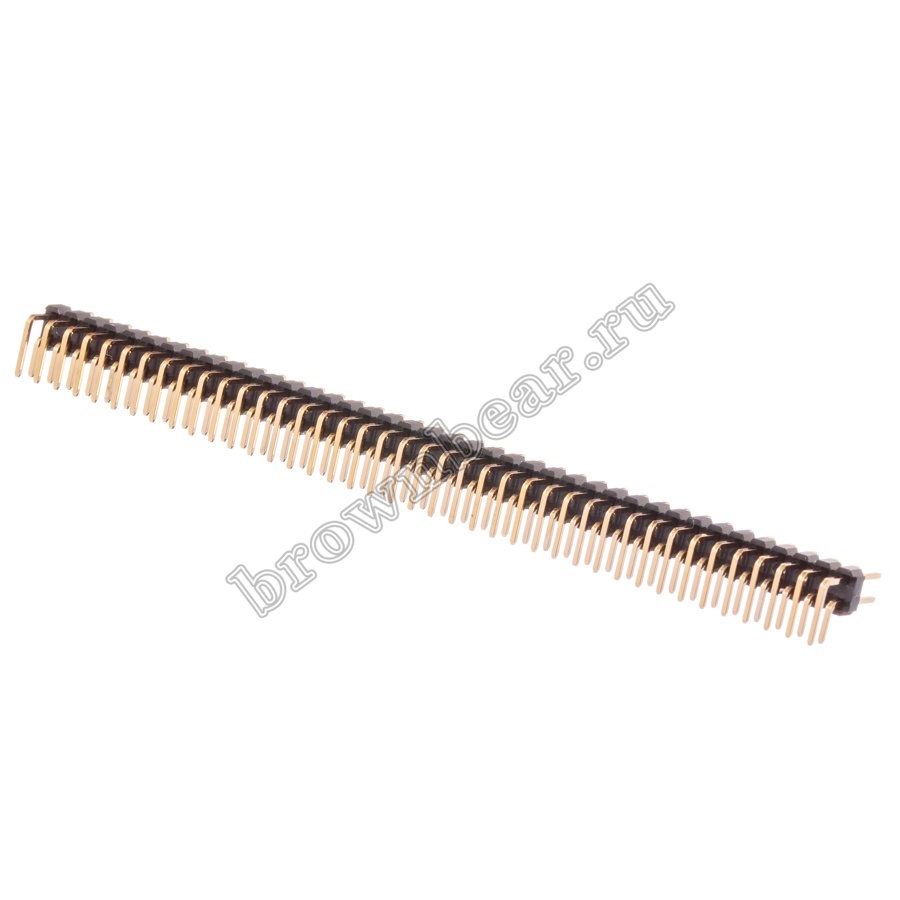

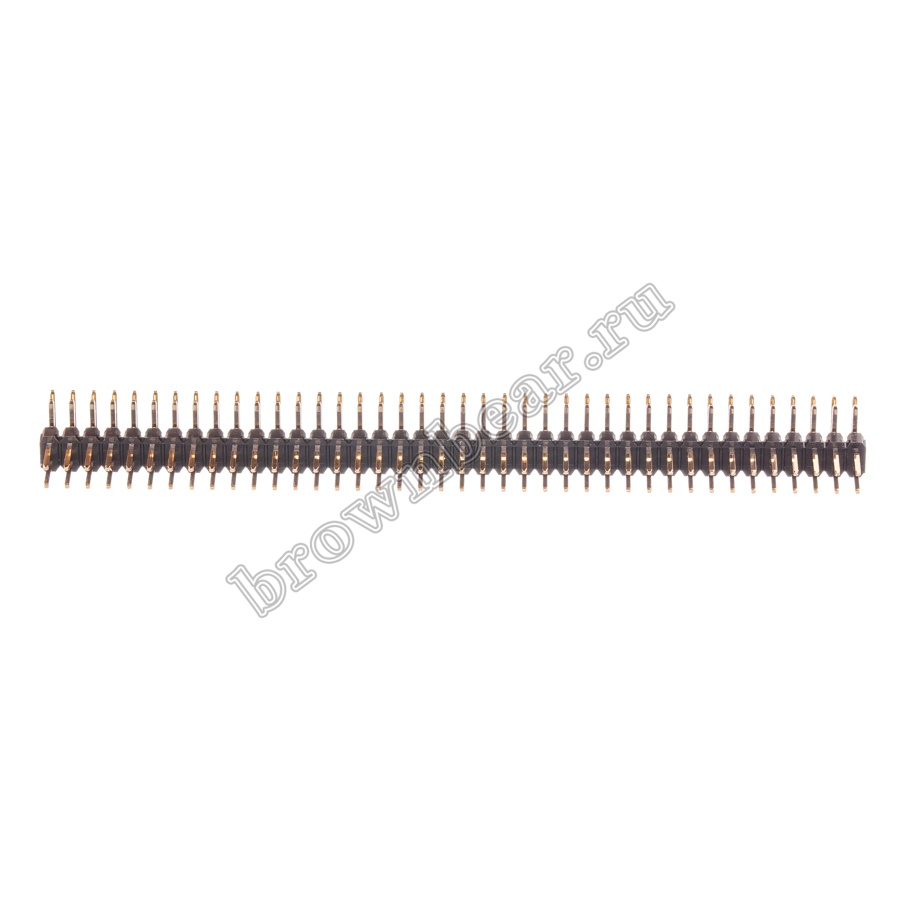

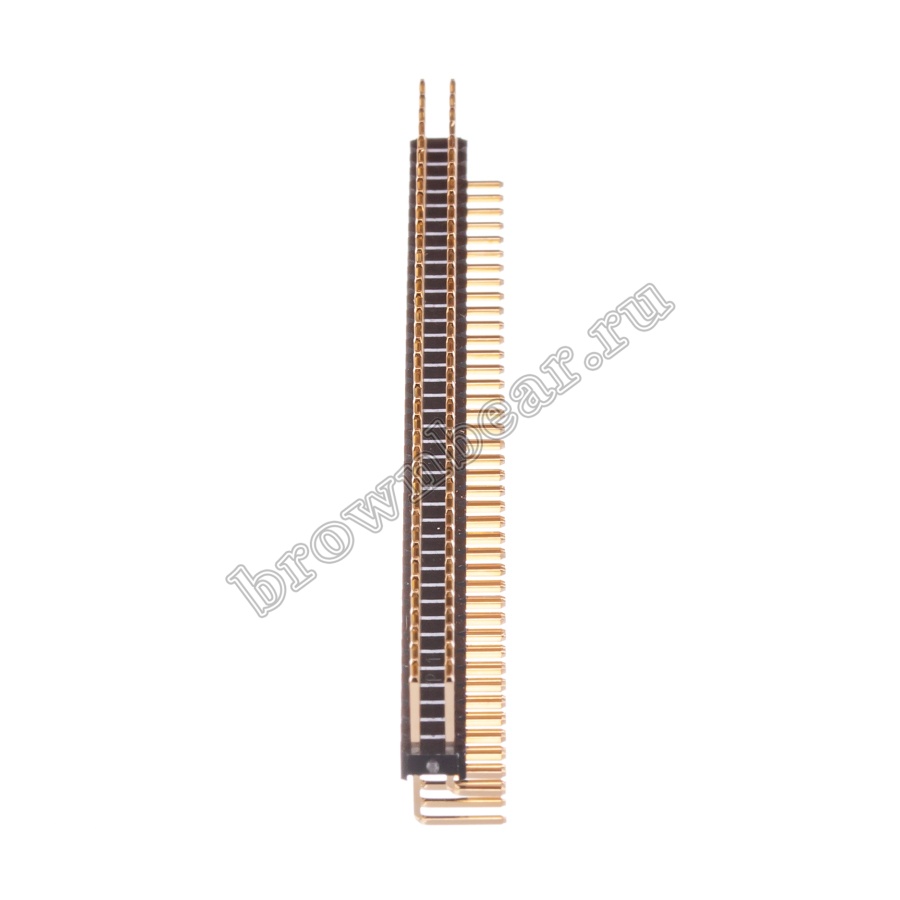

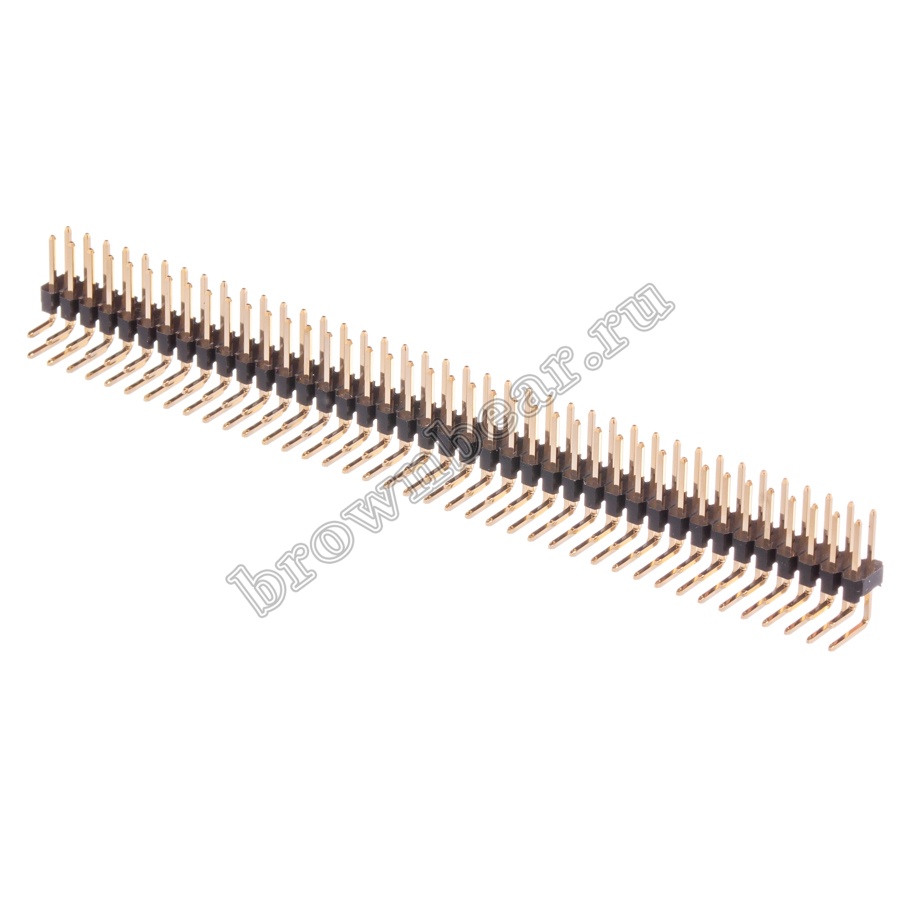

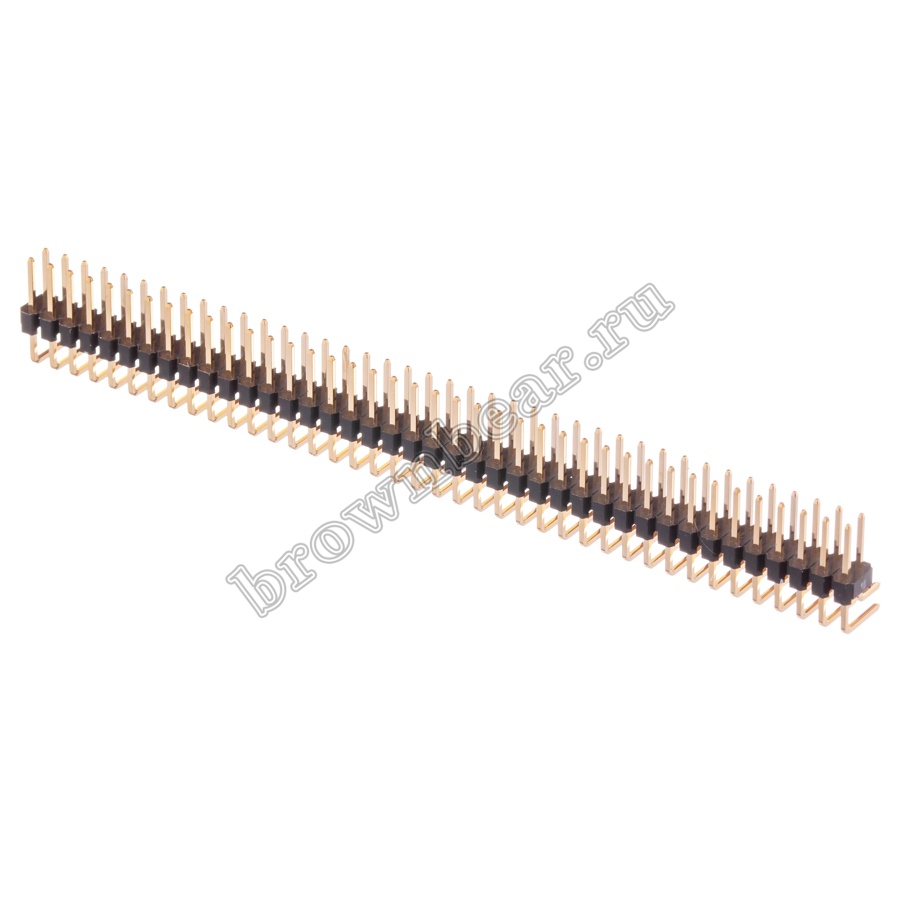

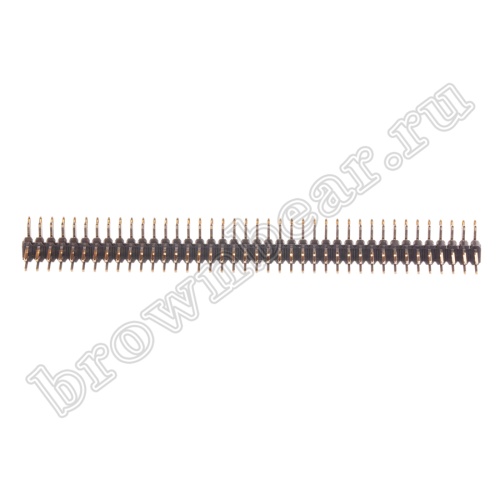

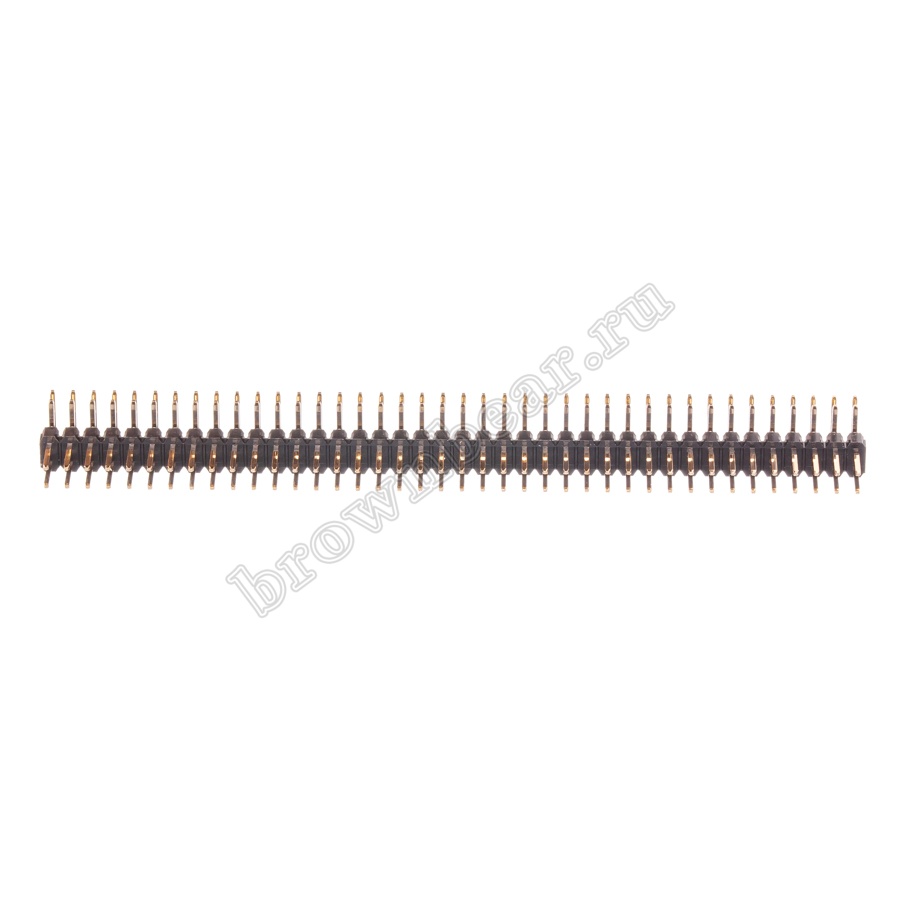

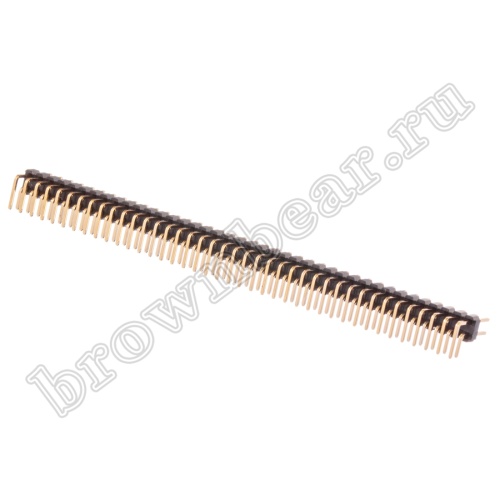

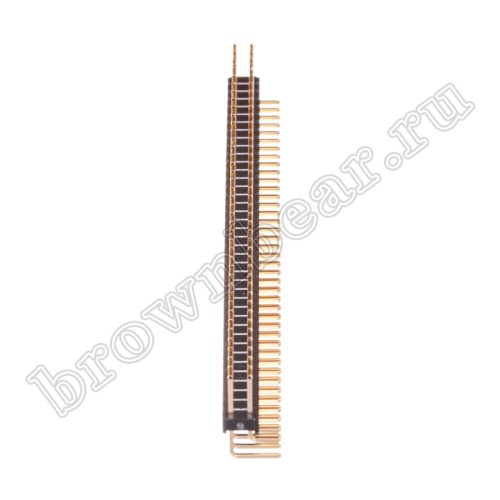

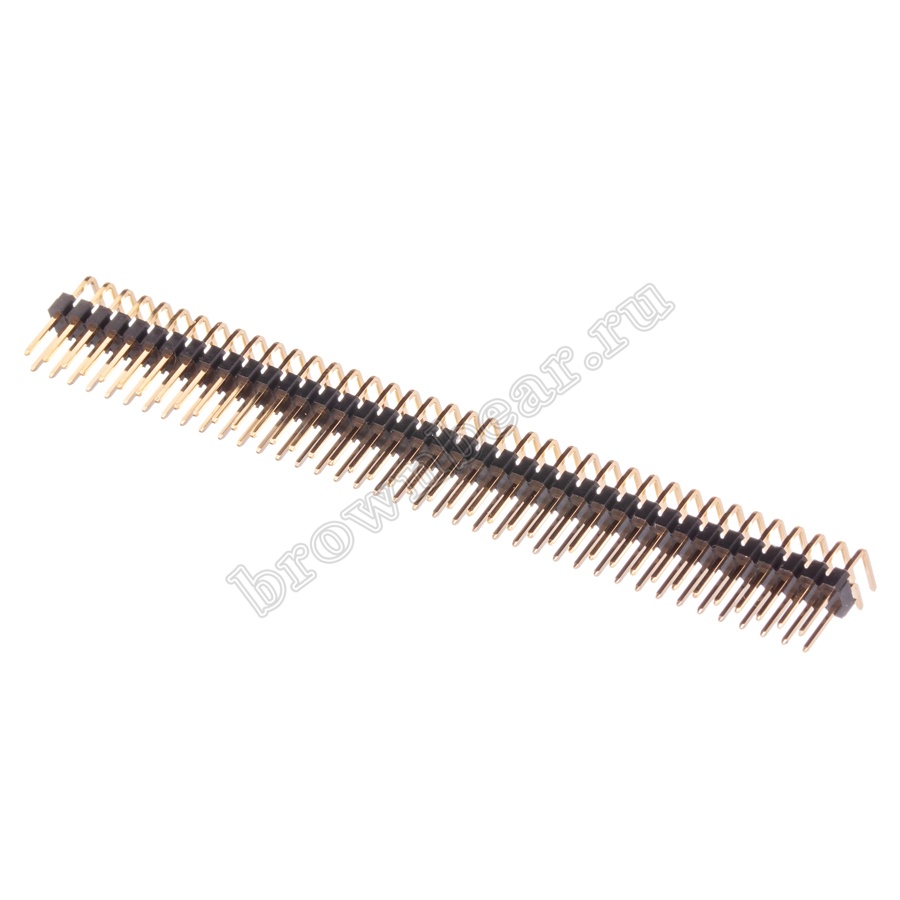

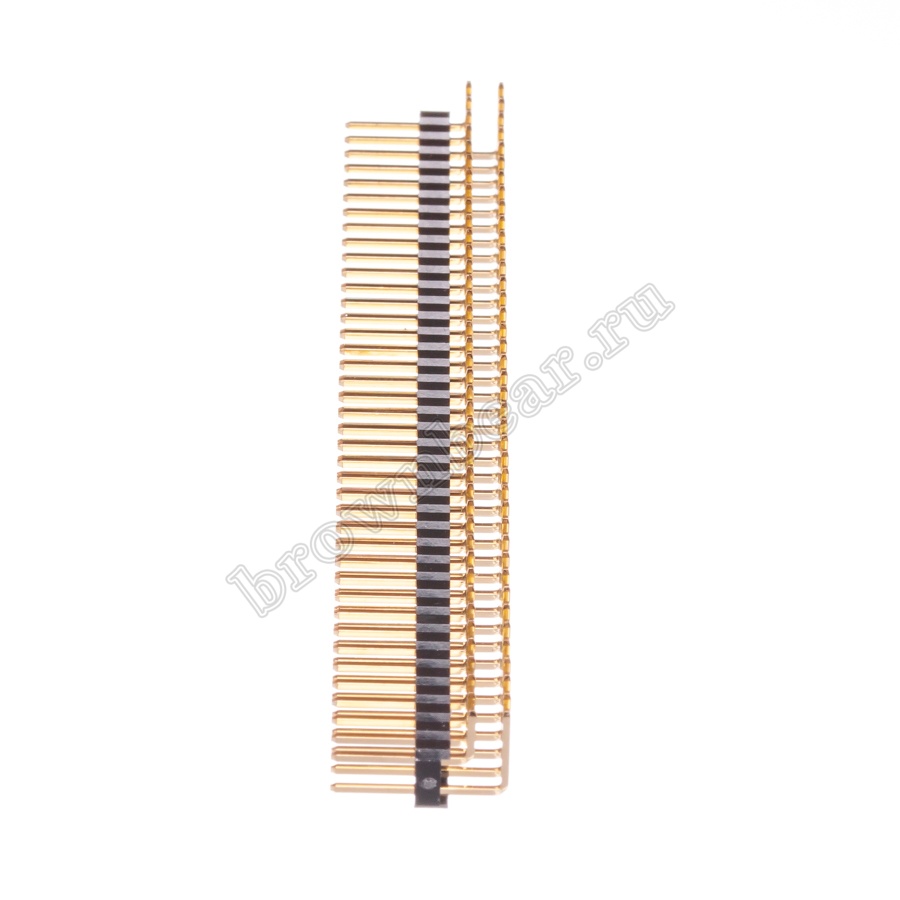

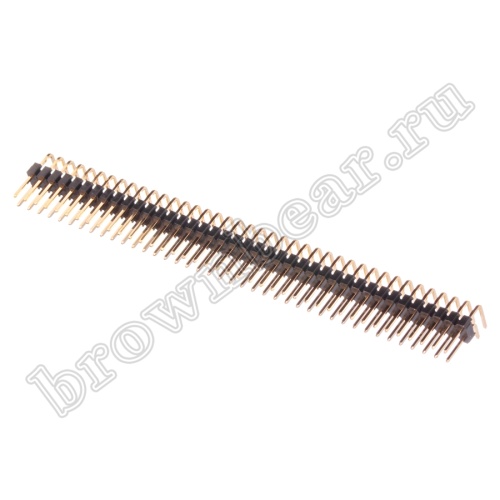

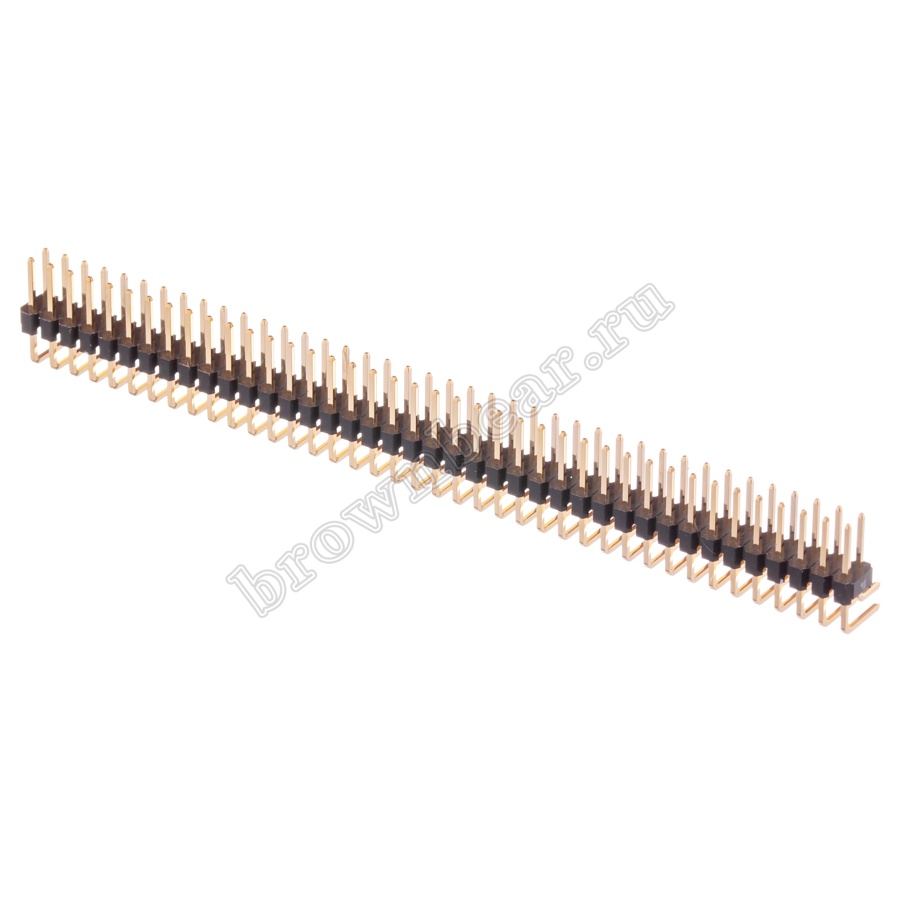

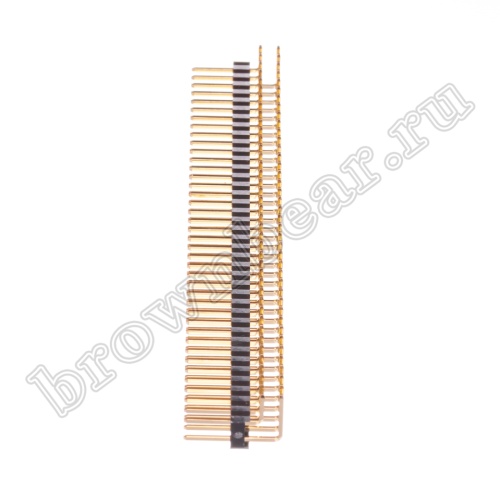

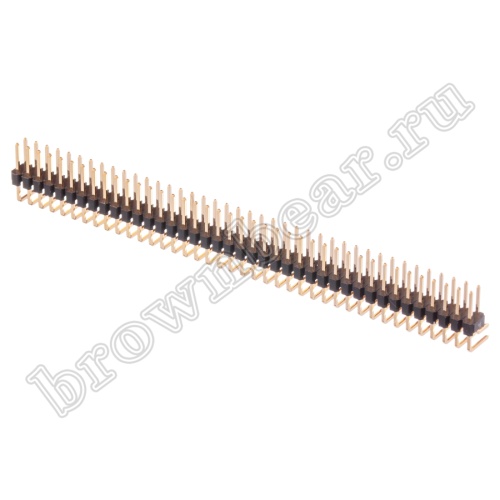

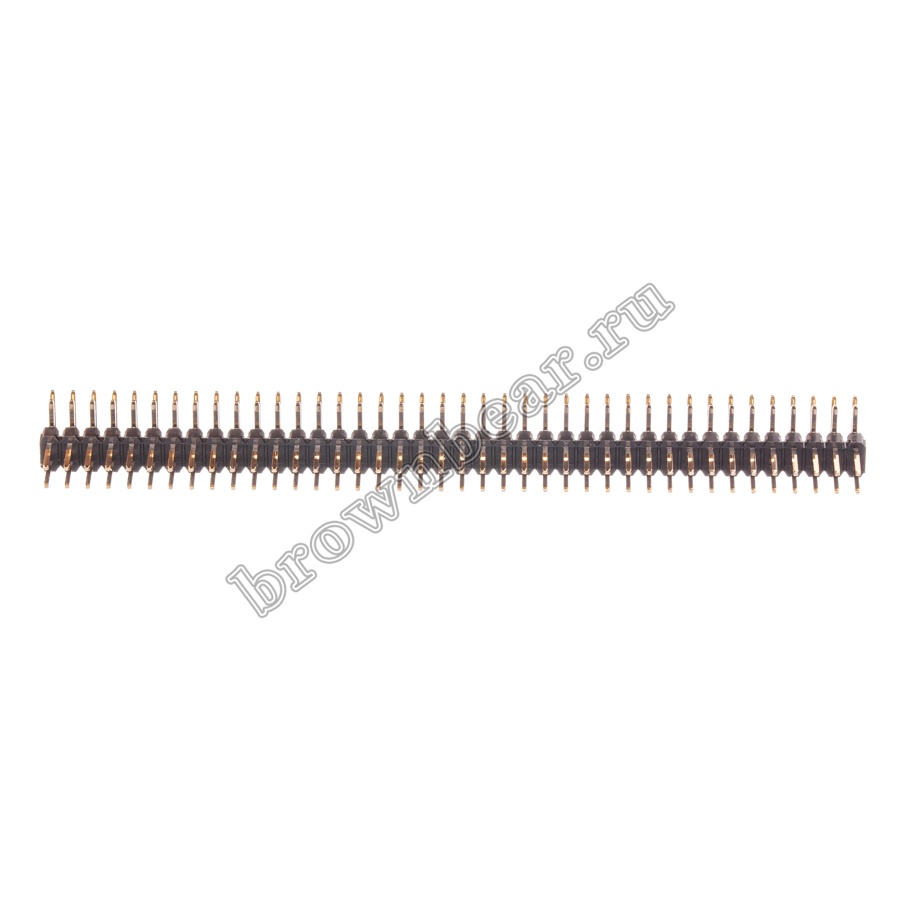

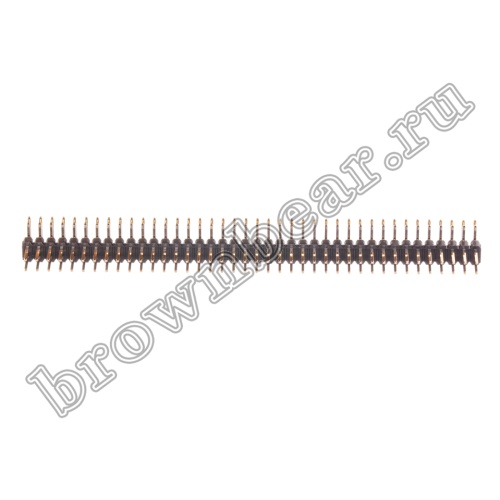

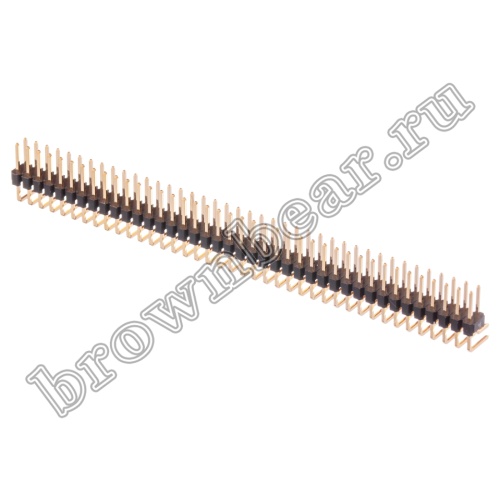

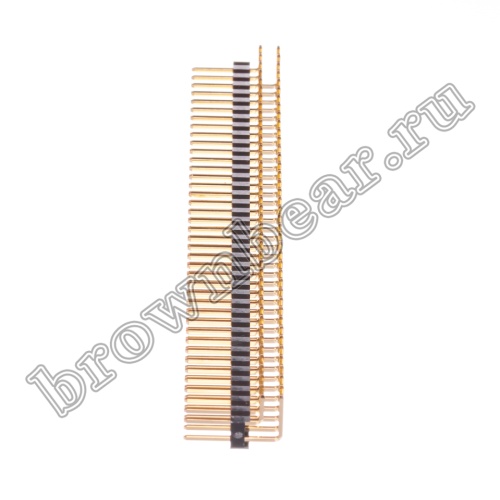

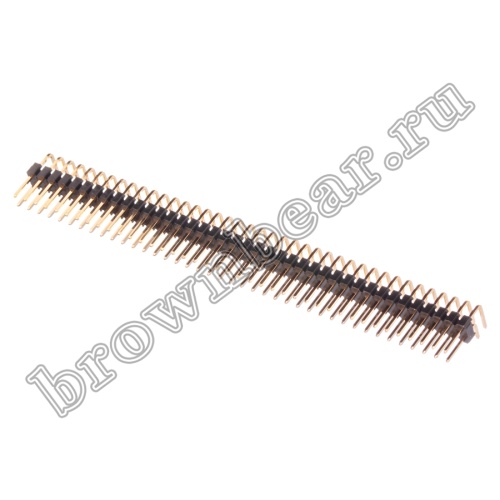

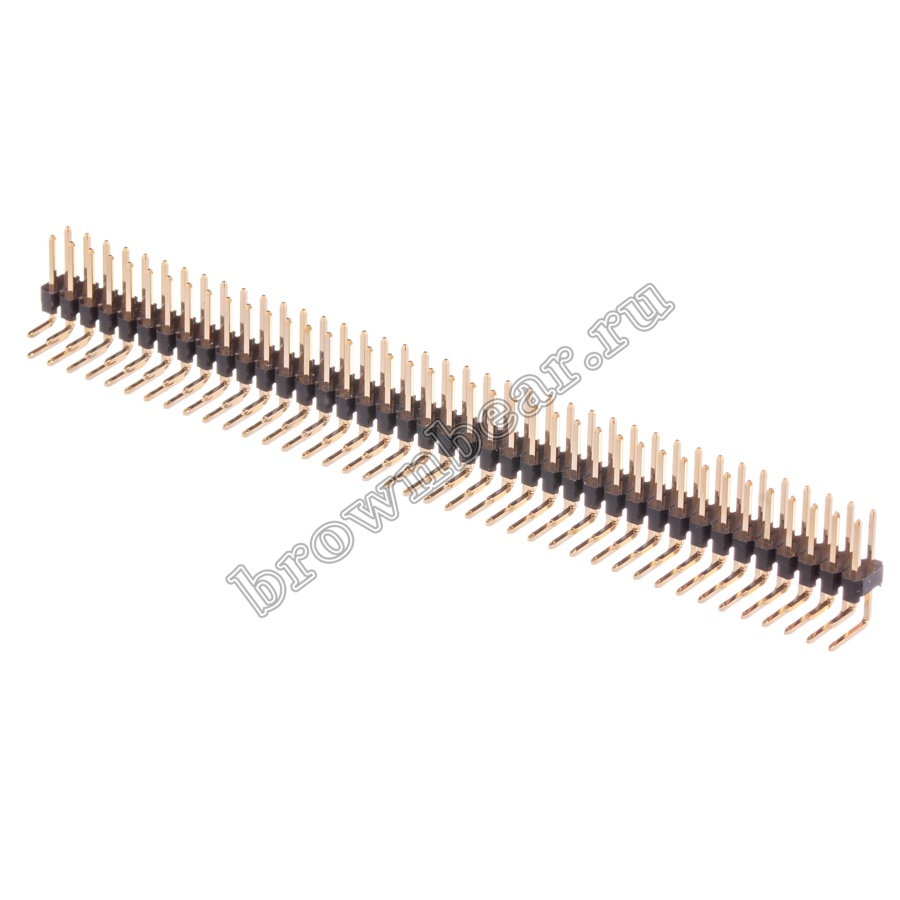

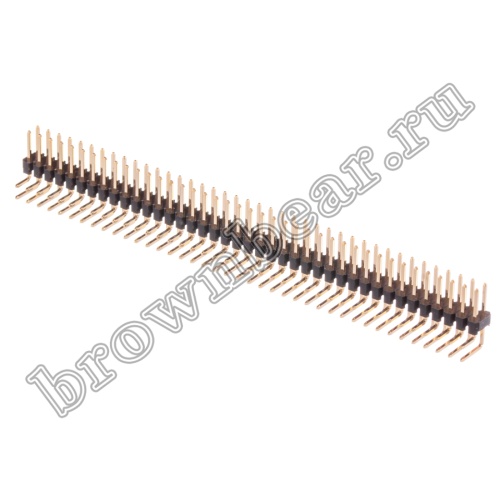

Разъём штыревой на плату PLD 80 контактов, двухрядный, с шагом 2.54 мм, Г-образный.

Описание товара

Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Наиболее популярные разъёмы штыревые PLD с шагом 2,54 мм.

PLD 80R – разъём штыревой, 2 ряда по 40 контактов, шаг 2,54 мм. Устанавливается горизонтально относительно платы. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов: PLD 6, PLD 10, PLD 20 и т.д. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.

Ответными частями на кабель для разъёмов штыревых PLD являются двухрядные гнёзда BLD.

Ответные части на плату – двухрядные гнёзда PBD.

Характеристики

Страна Тайвань (Китай)
Артикул товара PLD-80R
Код 075-048
Разъём штыревой соединитель
Тип контактов вилка
Установка на плату
Количество контактов 80
Шаг, мм 2.54
Тип исполнения двухрядный
Способ монтажа пайка
Материал контактов медный сплав, покрытый золотом
Материал изолятора нейлон-6Т, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 800 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -25 до 80 °C
Вес, кг 0.006171

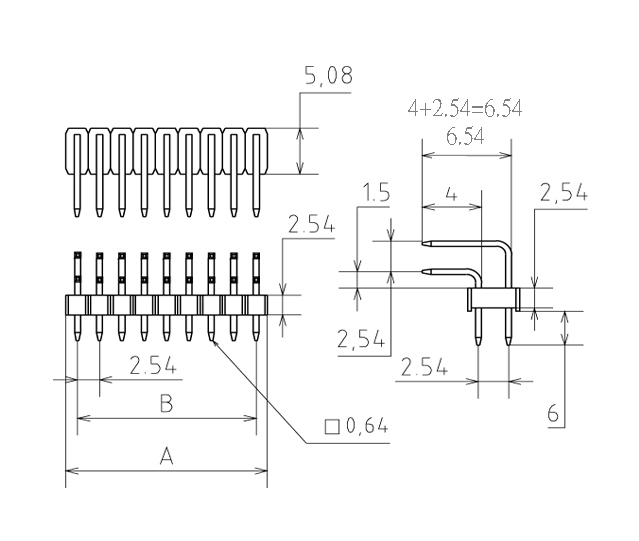

Схема изделия

A = N * 2.54
B = (N - 1) * 2.54
N - количество контактов в ряду
