Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PLL-1.27-20S
Код
075-078
Количество контактов
20
Шаг, мм
1.27
Материал контактов
медный сплав, покрытый золотом
Материал изолятора
нейлон-6Т, усиленный стекловолокном UL94 V-0

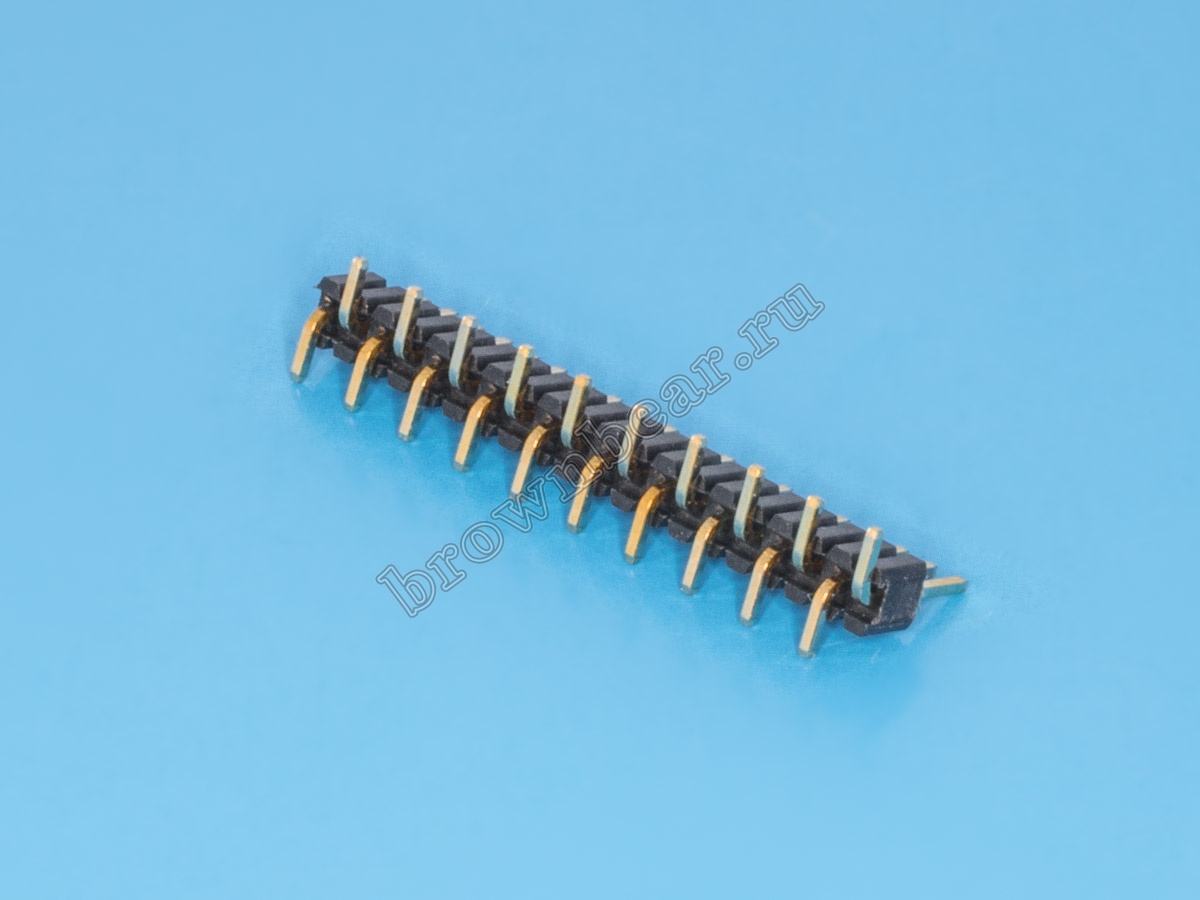

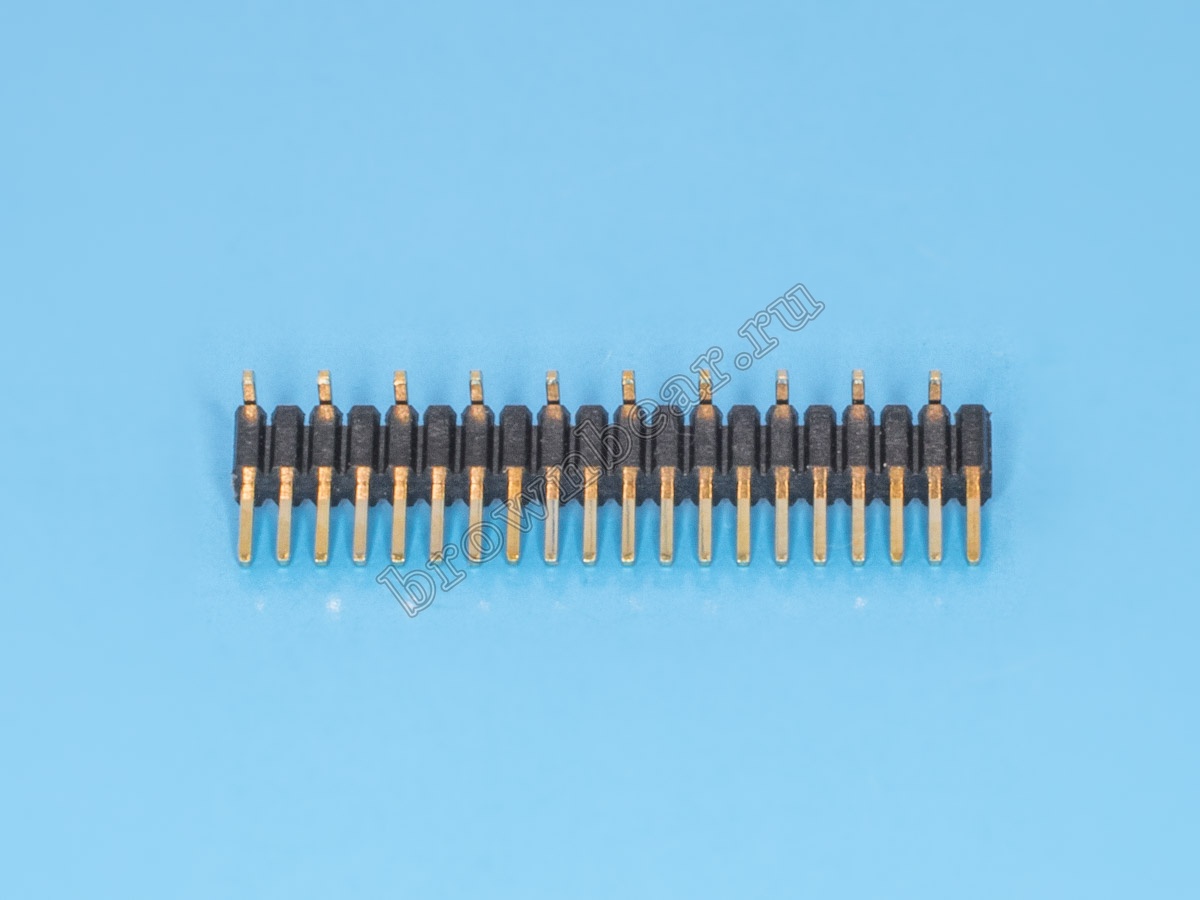

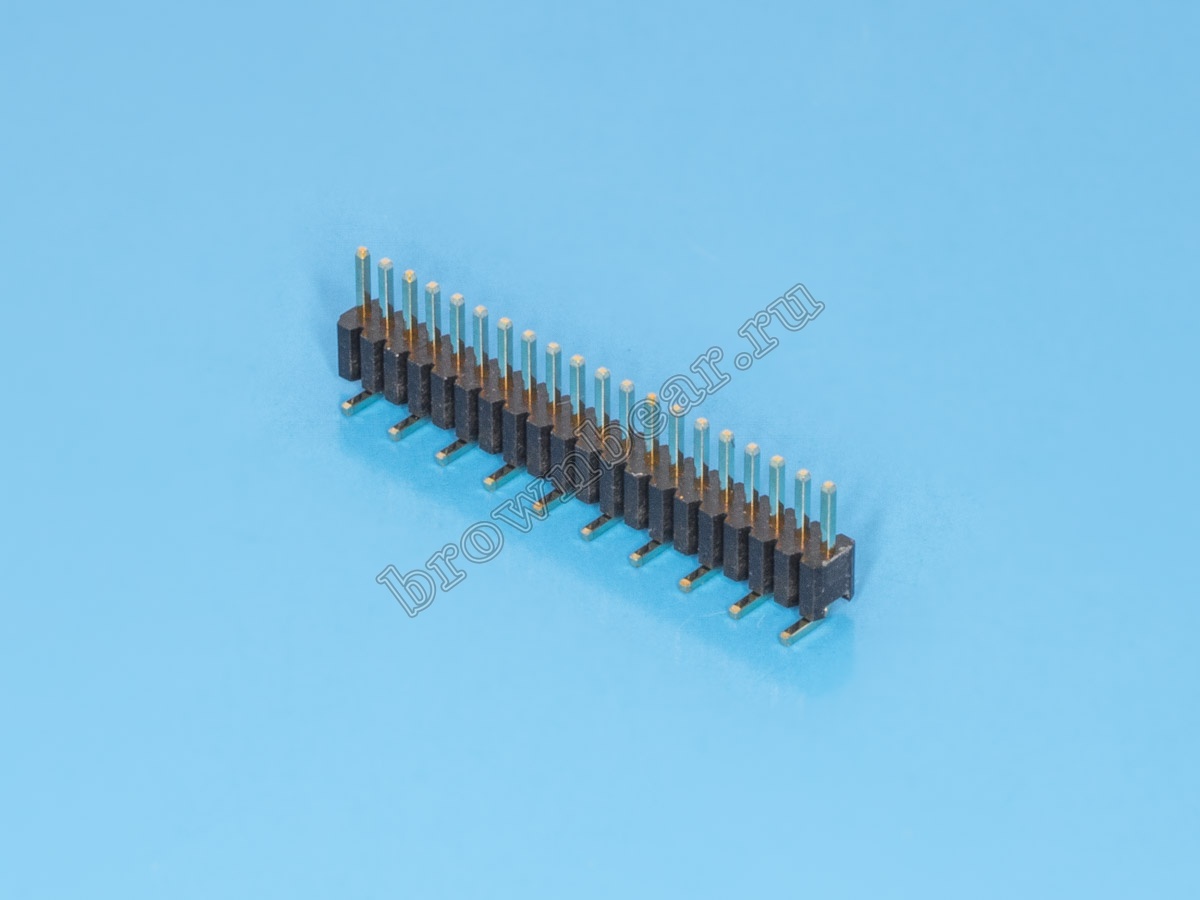

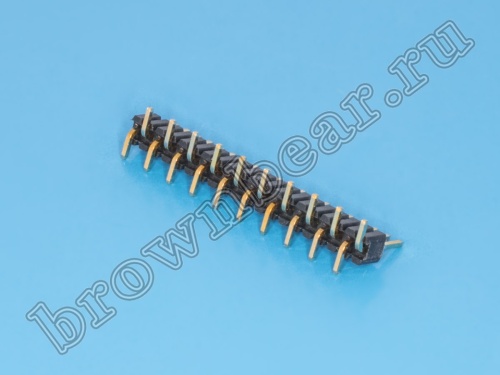

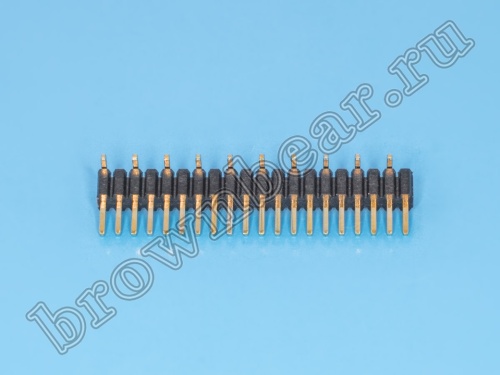

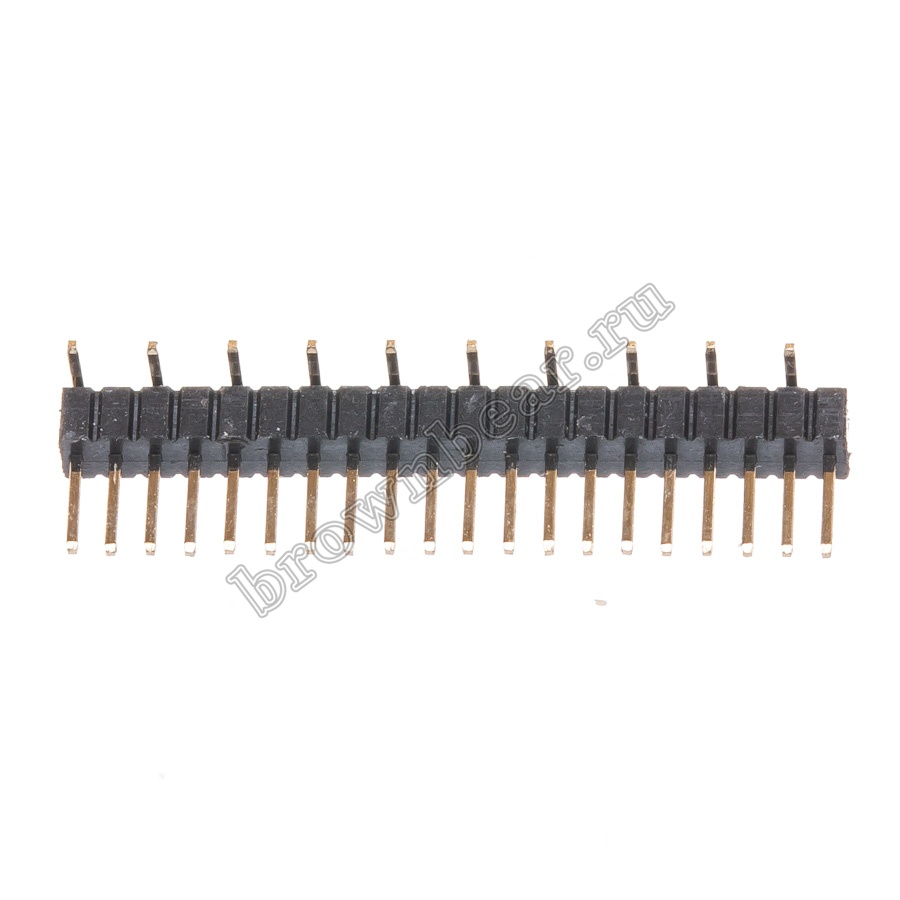

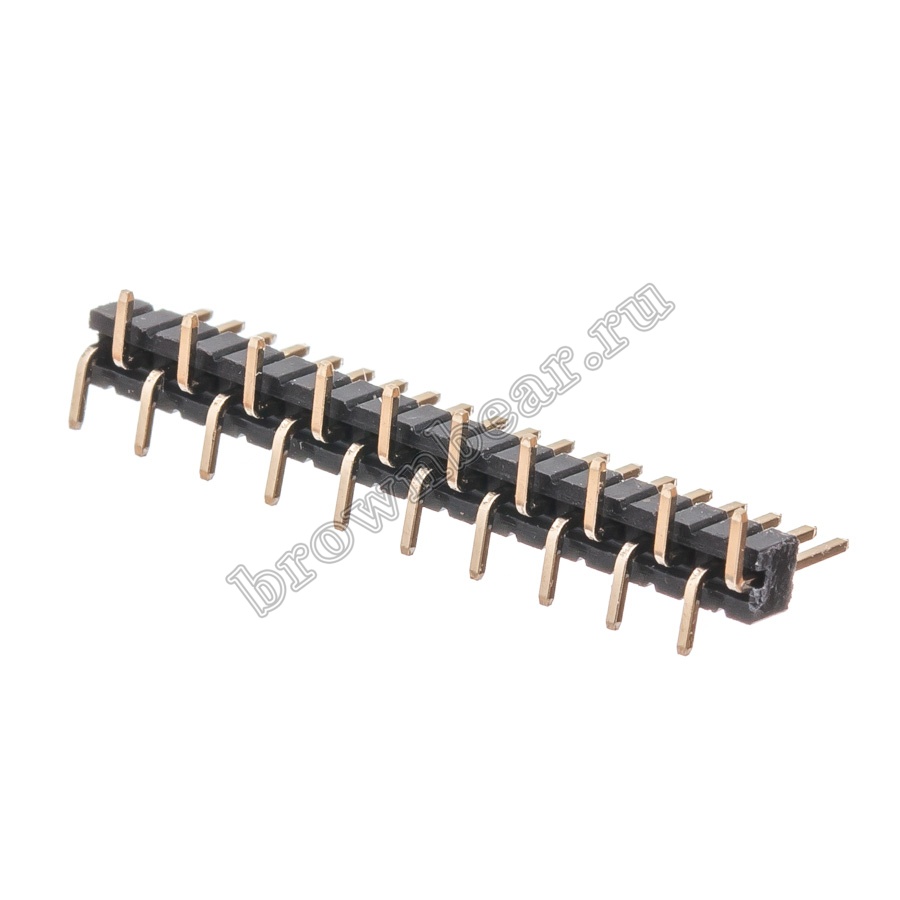

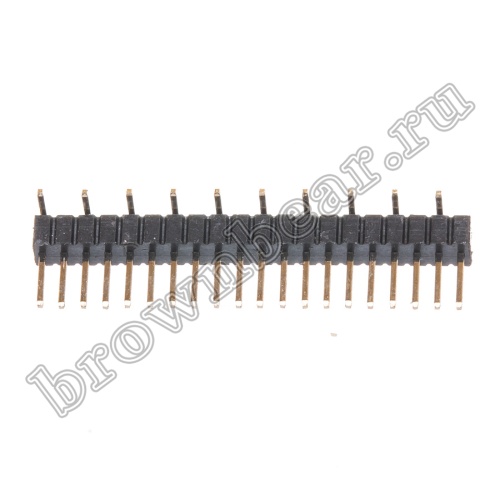

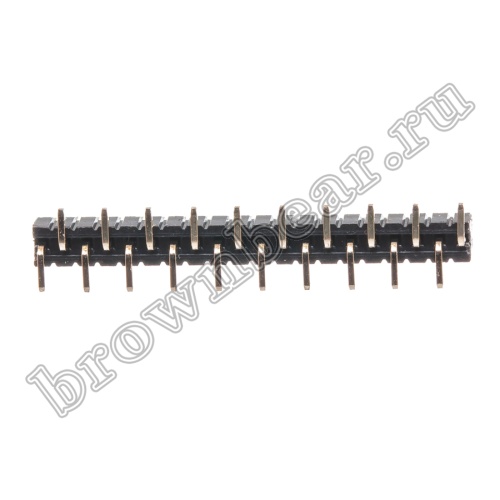

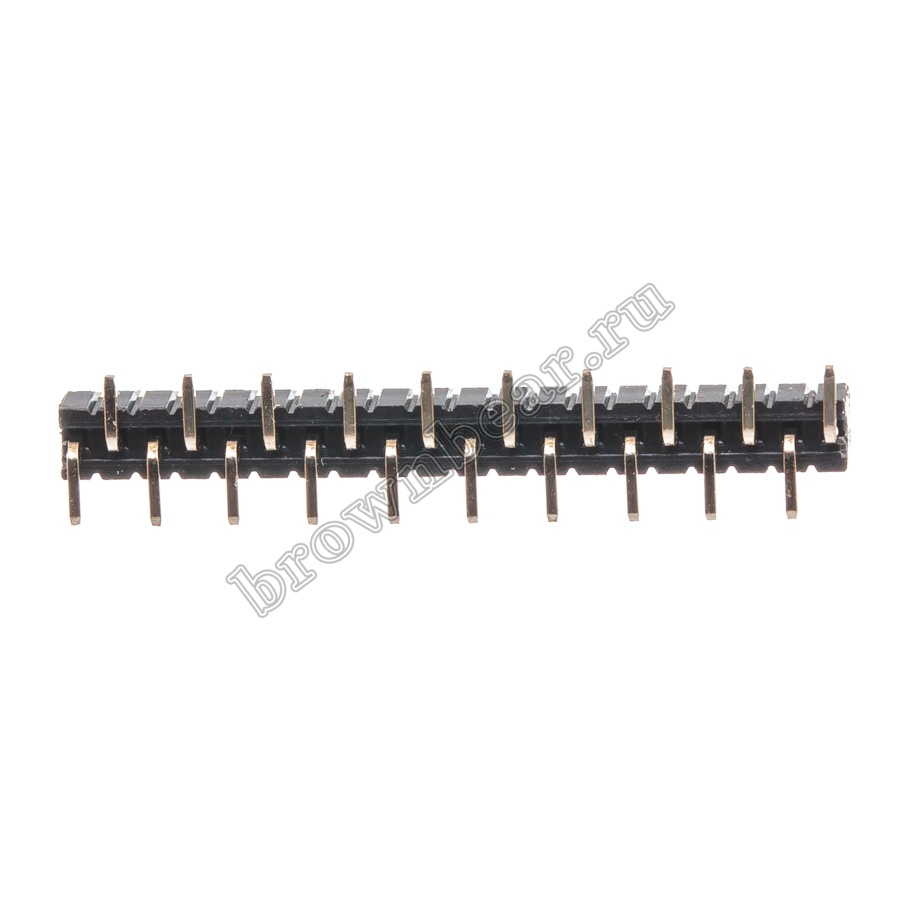

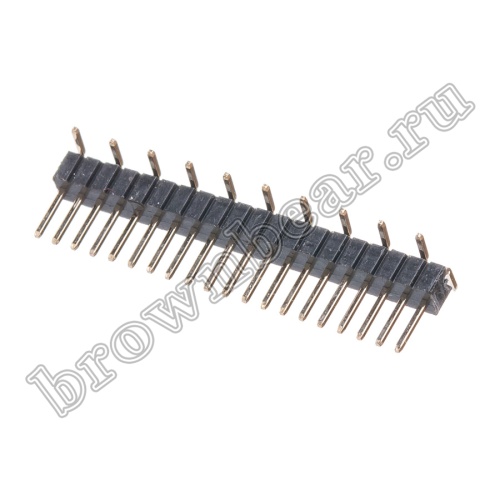

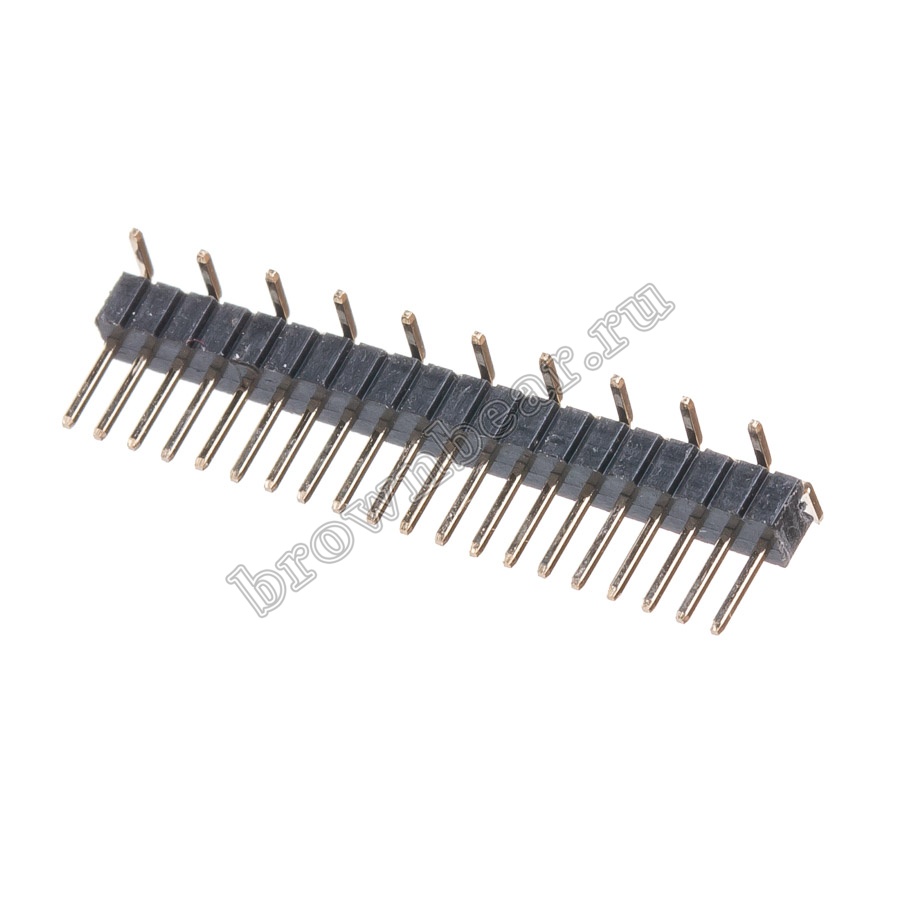

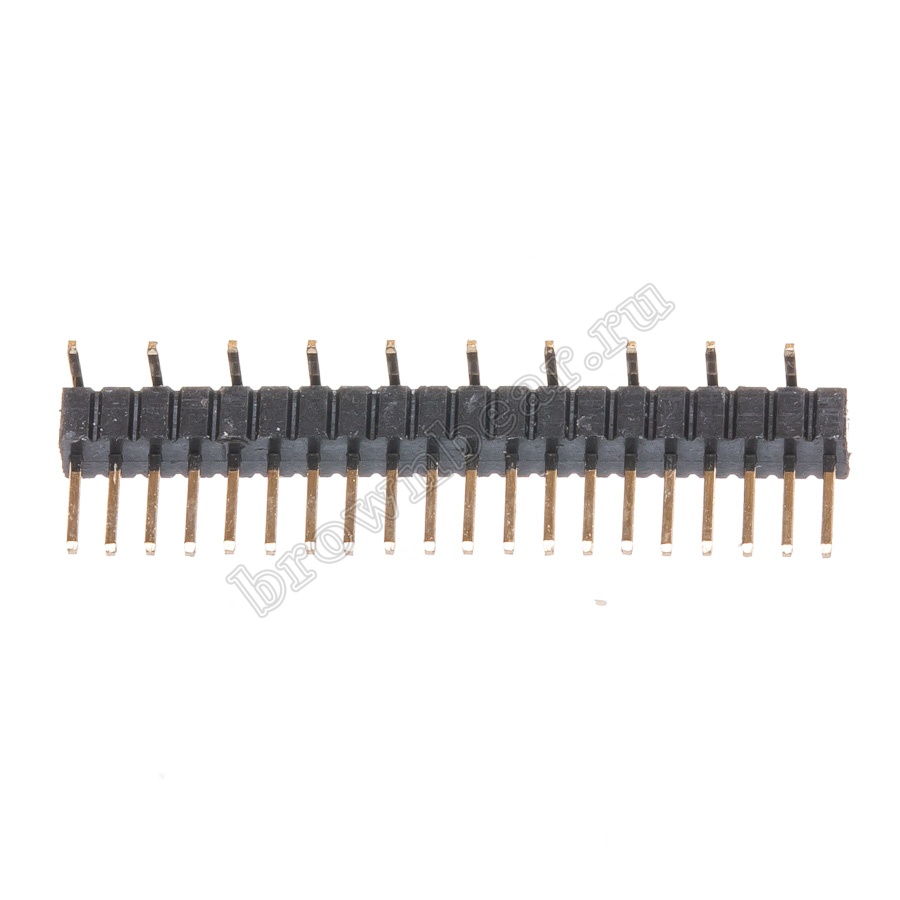

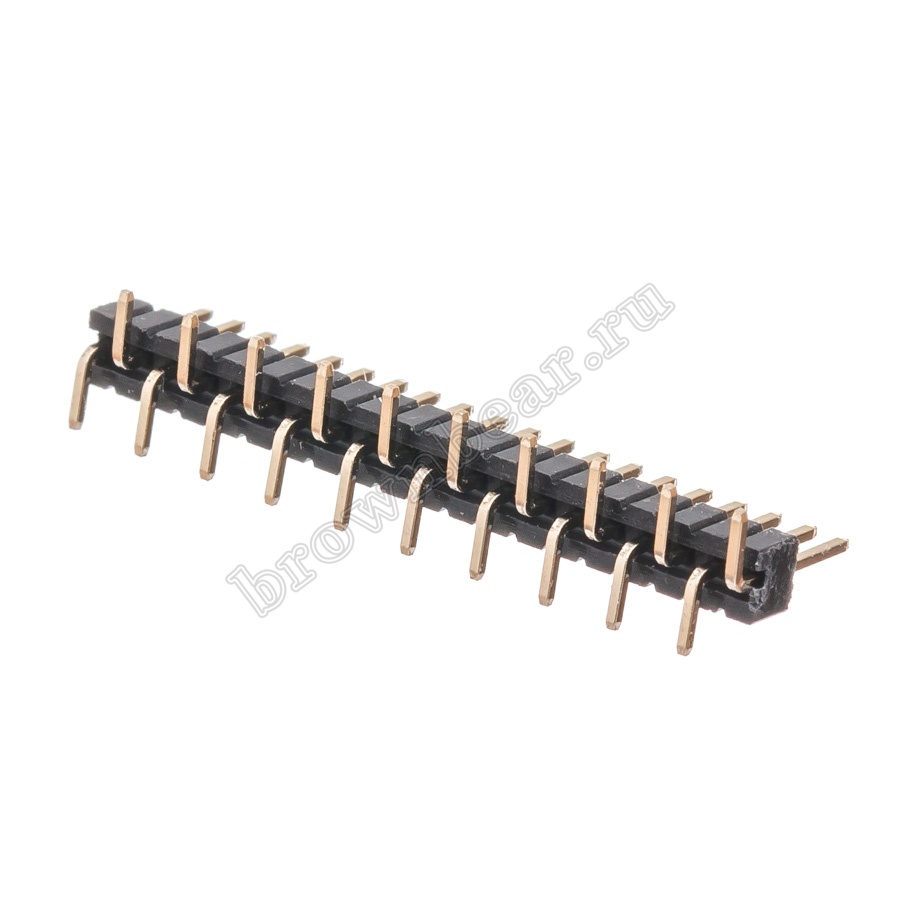

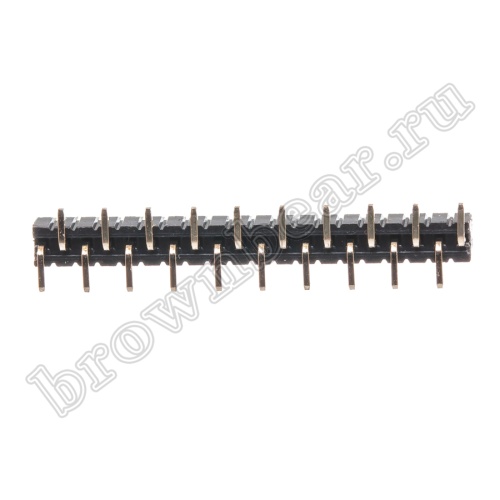

Разъём штыревой на плату 20 контактов, однорядный, с шагом 1.27 мм, прямой, планарный.

Описание товара

Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Для компактных электронных изделий применяют штыри с шагом 1,27 мм.

PLL-1.27-20S – разъём штыревой, один ряд 20 контактов, шаг 1,27 мм. Устанавливается вертикально относительно платы, методом поверхностного монтажа. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.

Ответными частями на кабель для разъёмов штыревых PLL являются однорядные гнёзда BLS.

Ответные части на плату – однорядные гнёзда PBS.

Характеристики

Страна Тайвань (Китай)
Артикул товара PLL-1.27-20S
Код 075-078
Разъём штыревой соединитель
Тип контактов вилка
Установка на плату
Количество контактов 20
Шаг, мм 1.27
Тип исполнения прямой / однорядный
Способ монтажа на плату / поверхностный монтаж
Материал контактов медный сплав, покрытый золотом
Материал изолятора нейлон-6Т, усиленный стекловолокном UL94 V-0
Предельный ток, А 1.5
Предельное напряжение, В 2500 в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -40 до 105 °C
Количество рядов 1
Количество контактов в ряду 20
Вес, кг 0.000528
Артикулы изделия PLL12720S PLL1.2720S

Схема изделия

A = N * 1.27
B = (N - 1) * 1.27
N - количество контактов в ряду

Файлы

qwb6w8opmb4ol8m1sq0k6x3uzmsj8yck.png Схема изделия, 17.56 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
19 руб от 1 шт
18 руб от 100 шт
17 руб от 1000 шт
Доступно: 1 470 шт
