Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PLD2-40
Код
075-070
Количество контактов
40
Шаг, мм
2
Материал контактов
медный сплав, покрытый золотом
Материал изолятора
нейлон-6Т, усиленный стекловолокном UL94 V-0

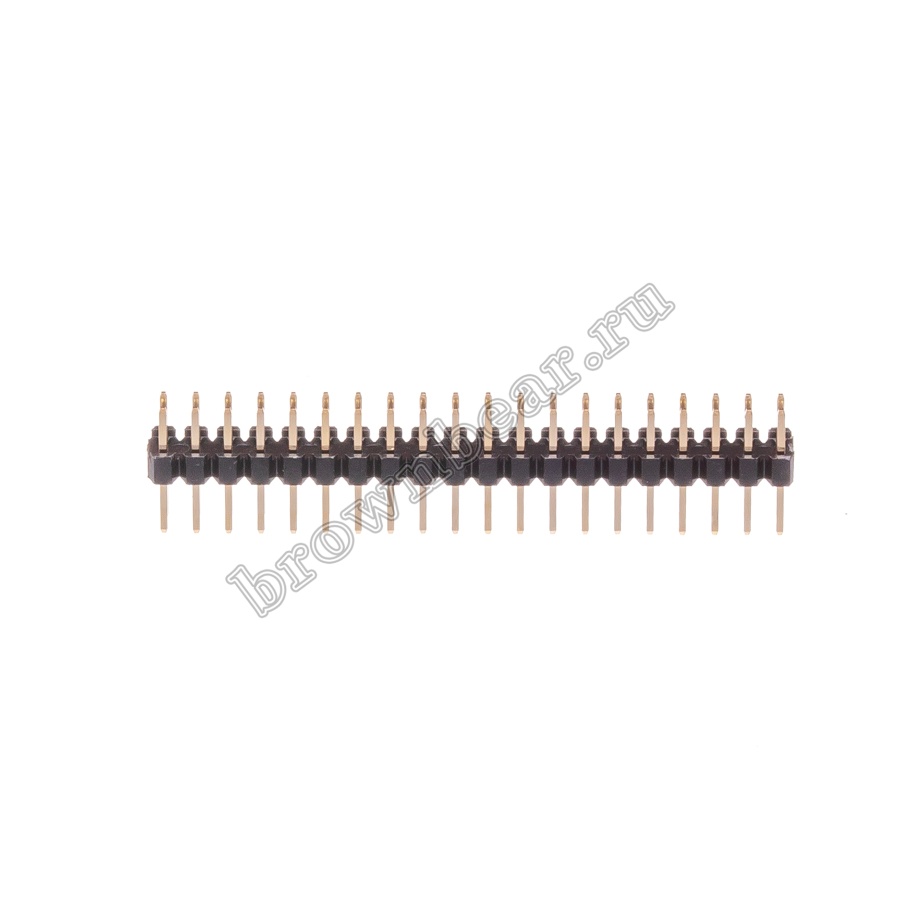

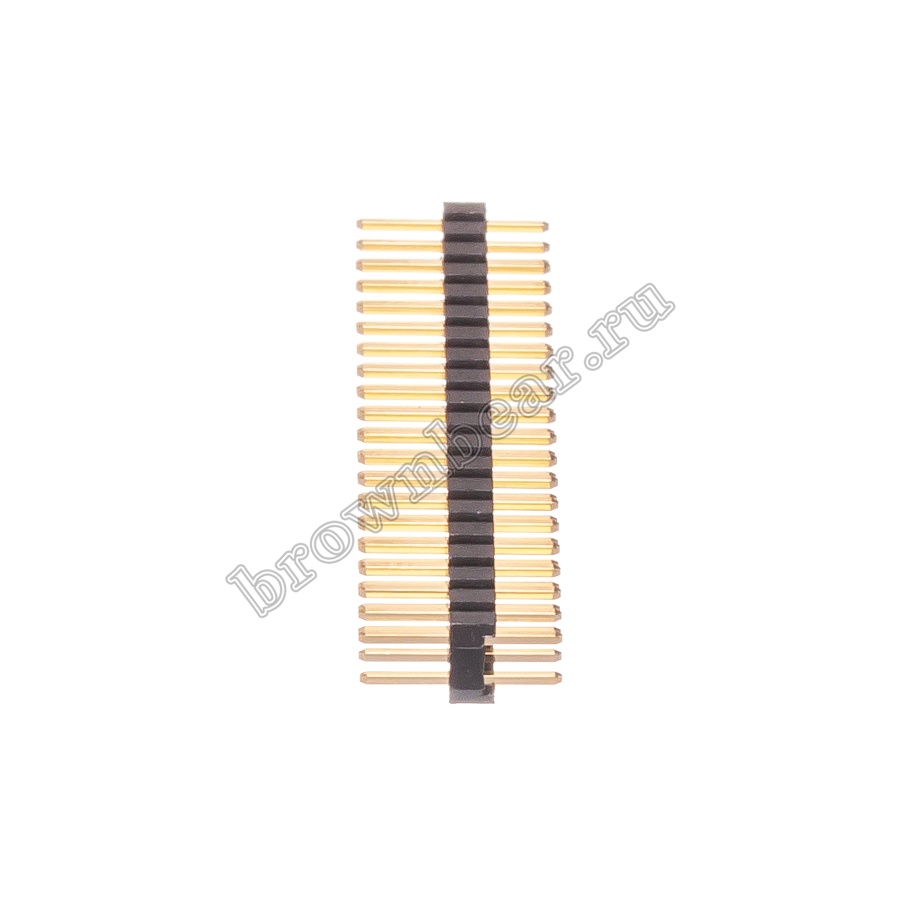

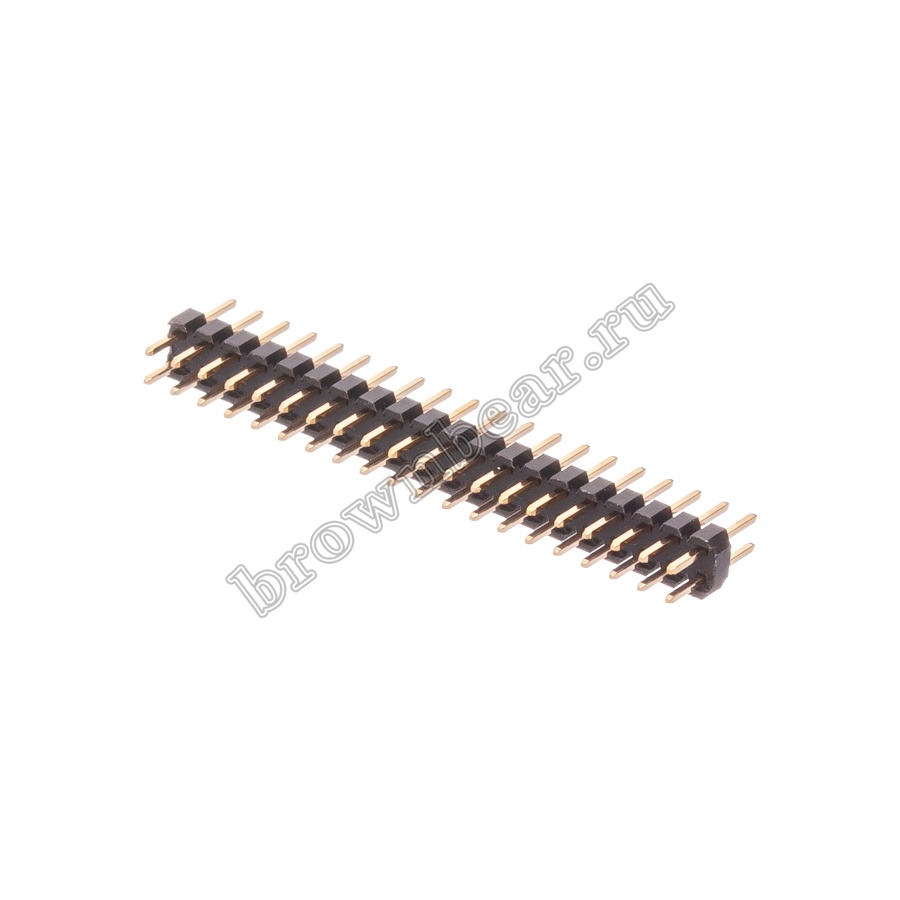

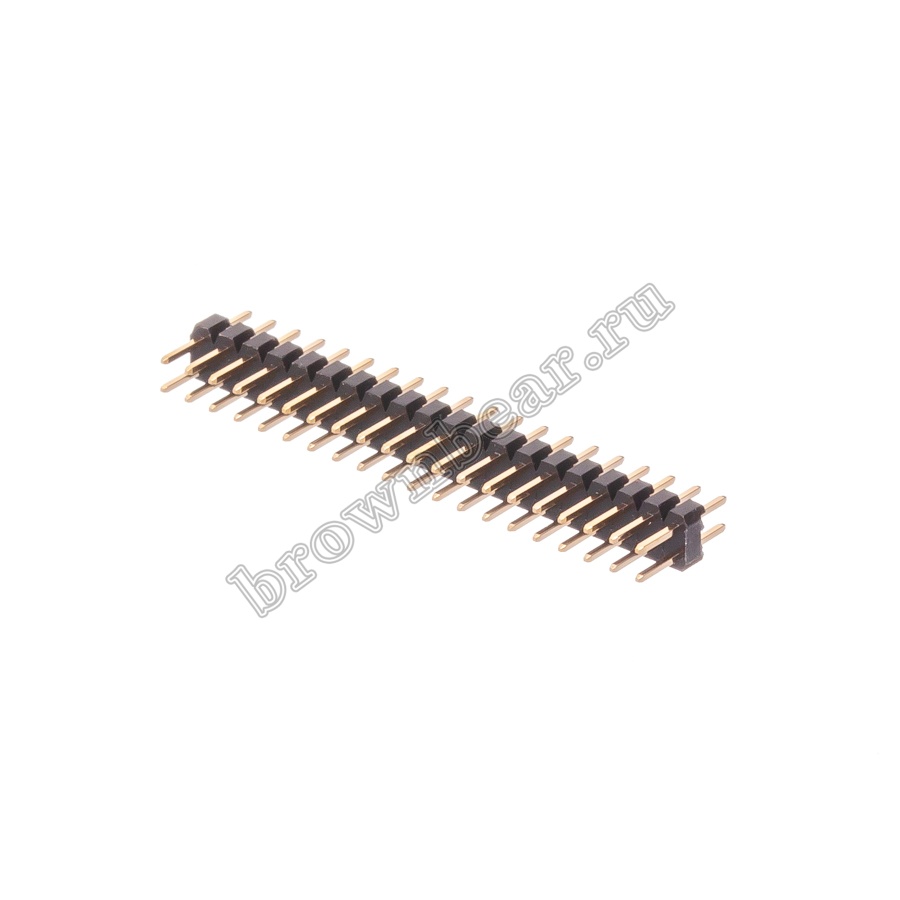

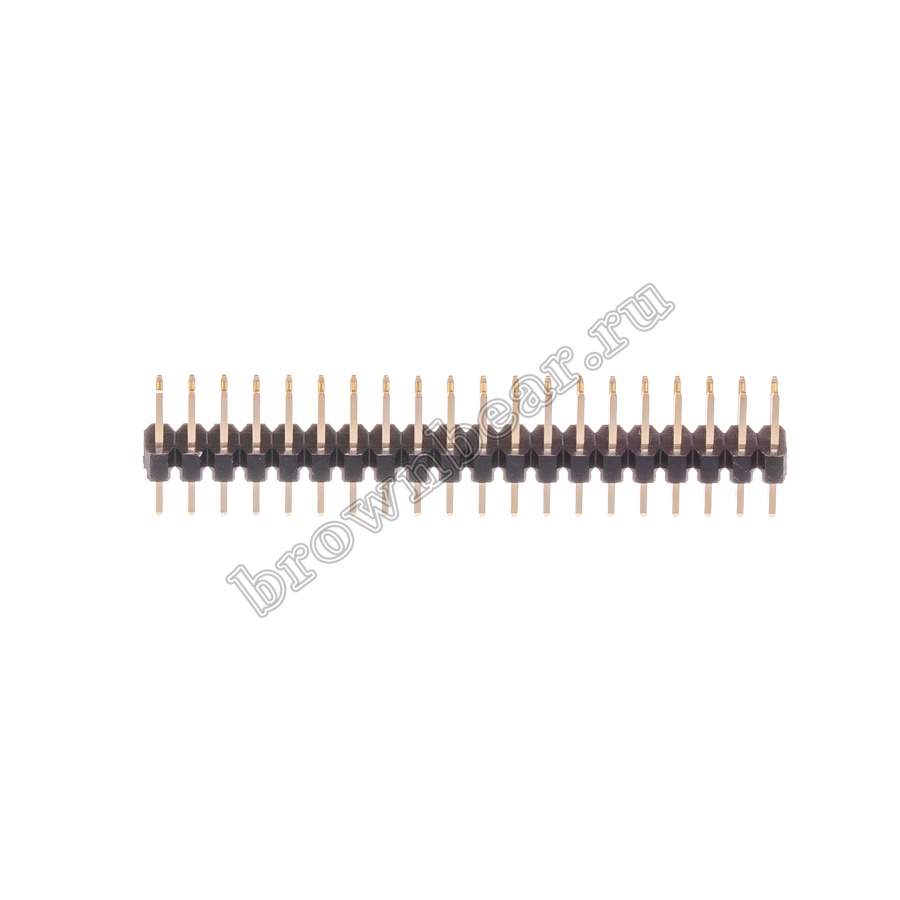

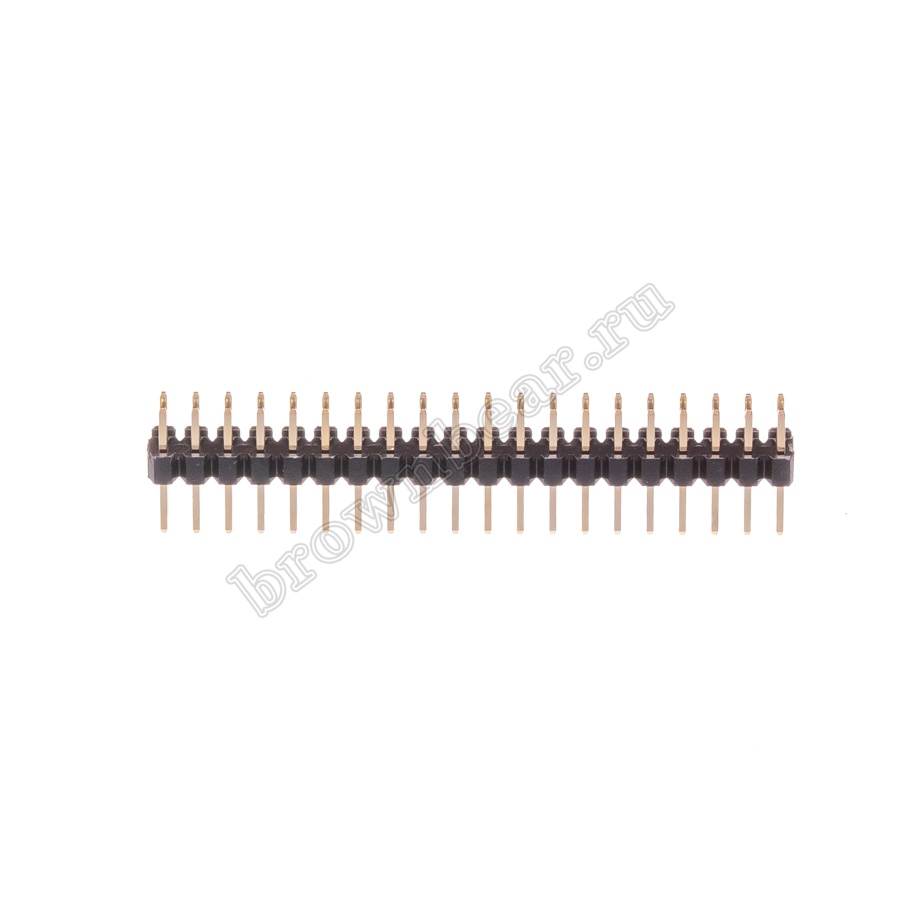

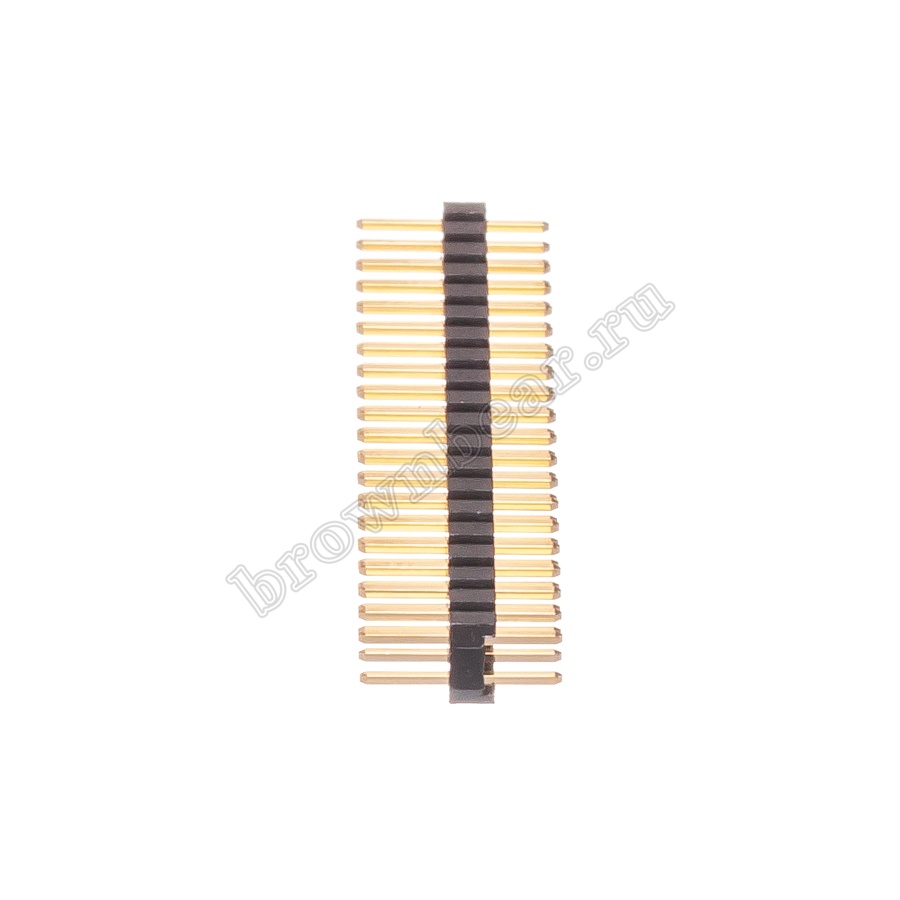

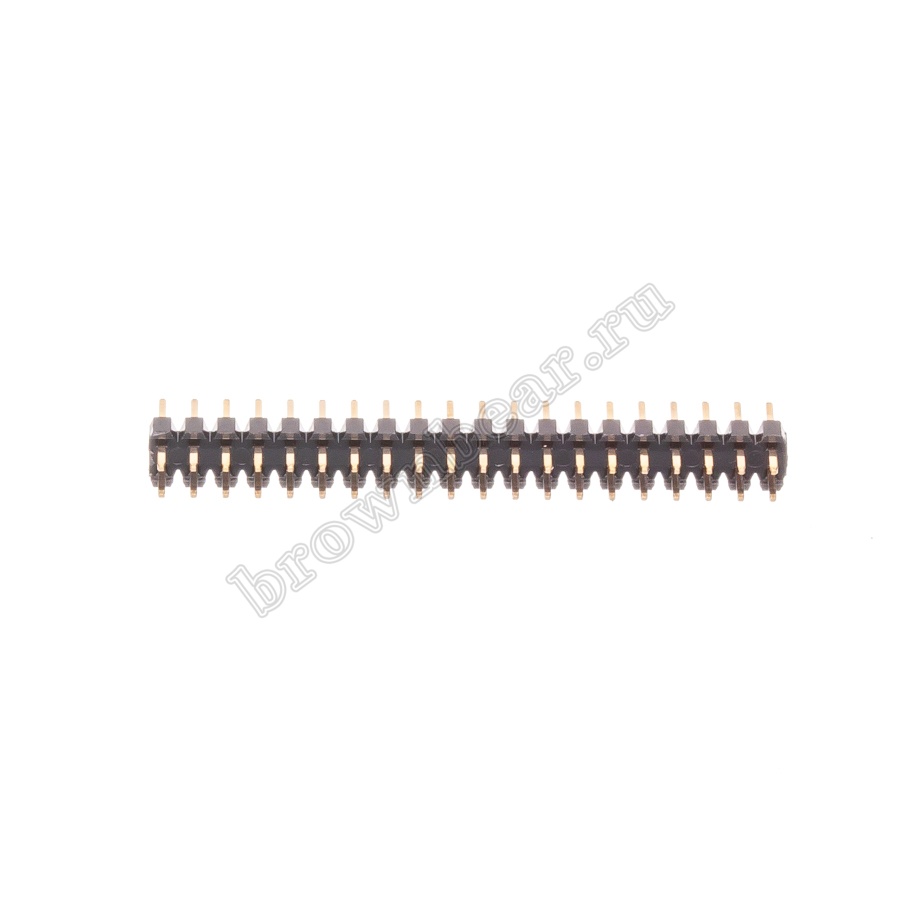

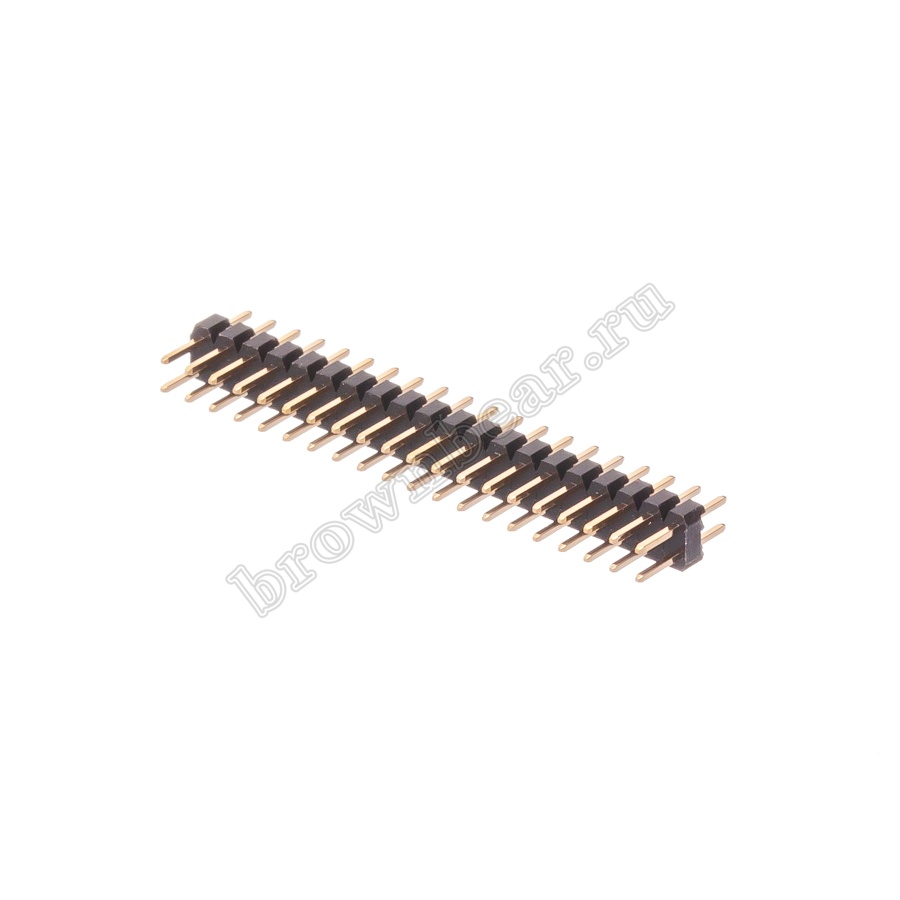

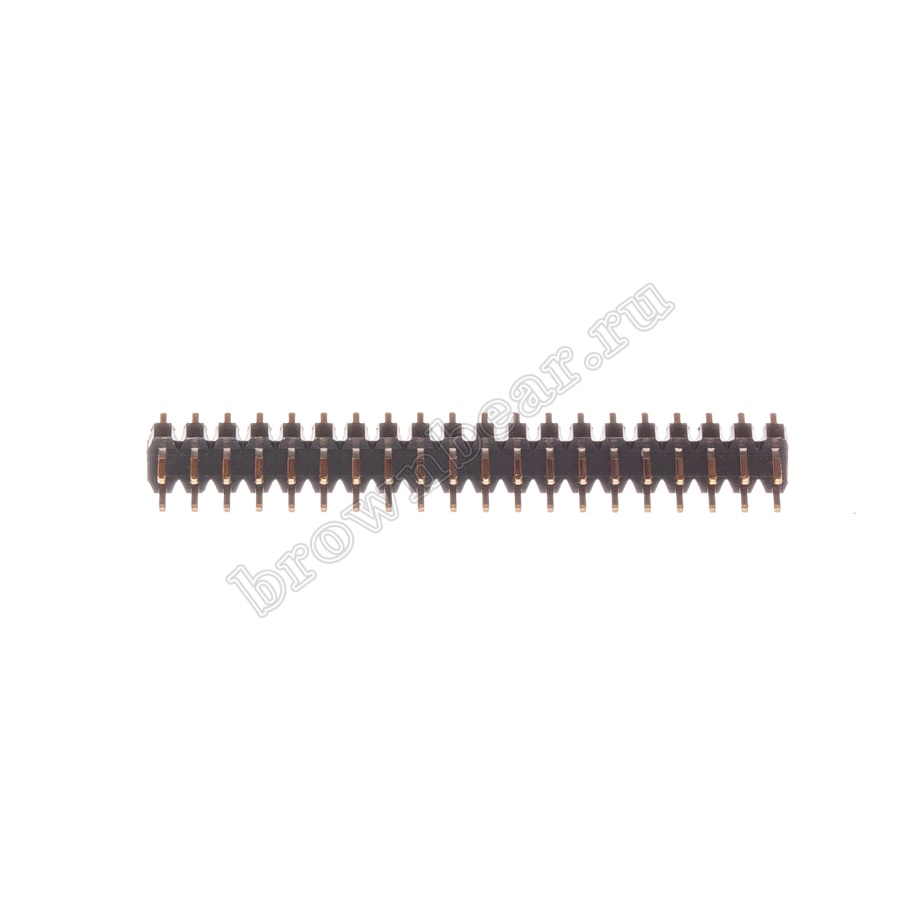

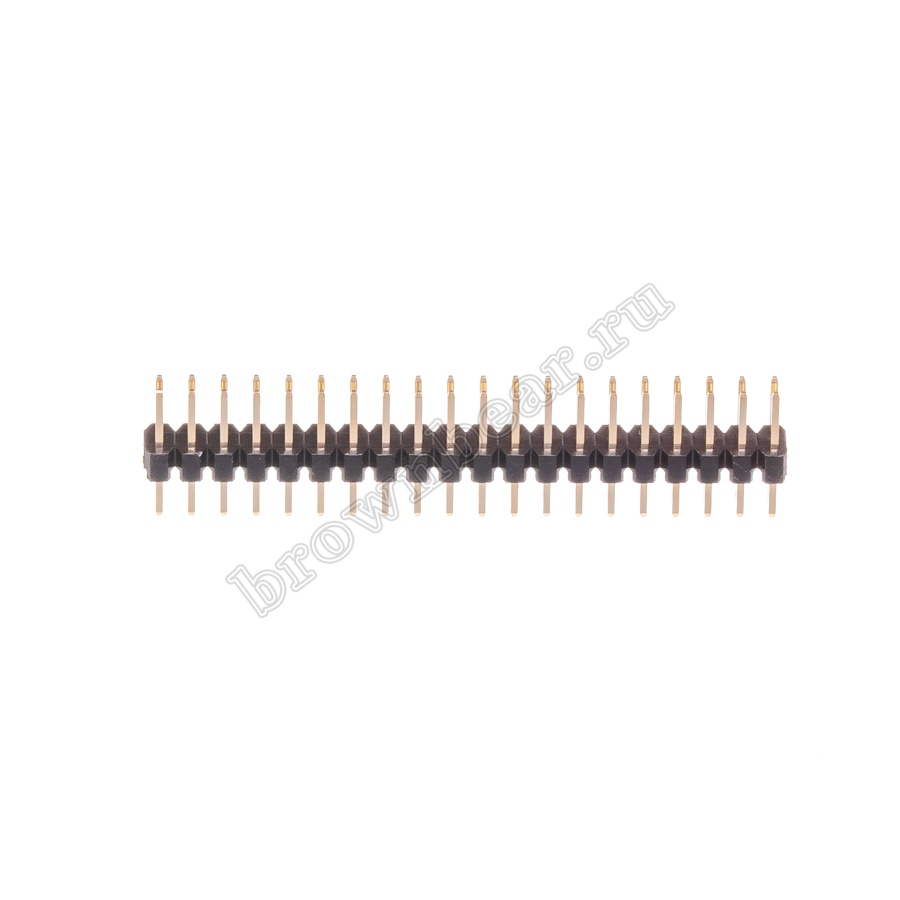

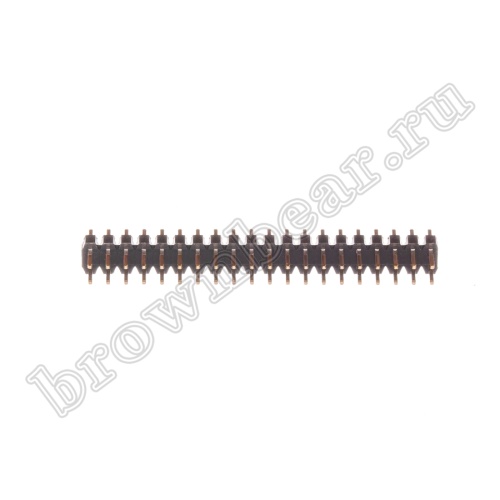

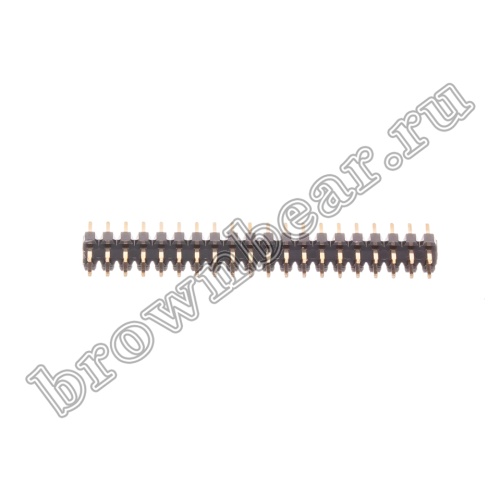

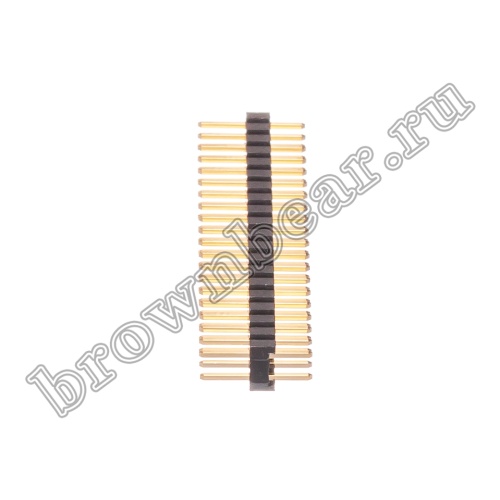

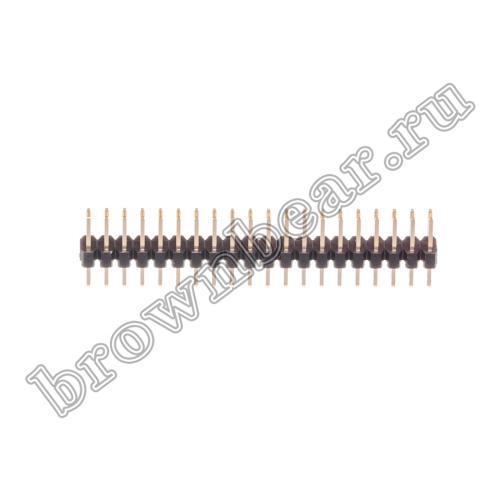

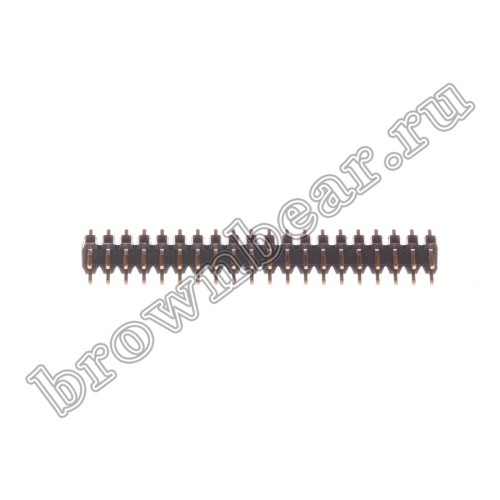

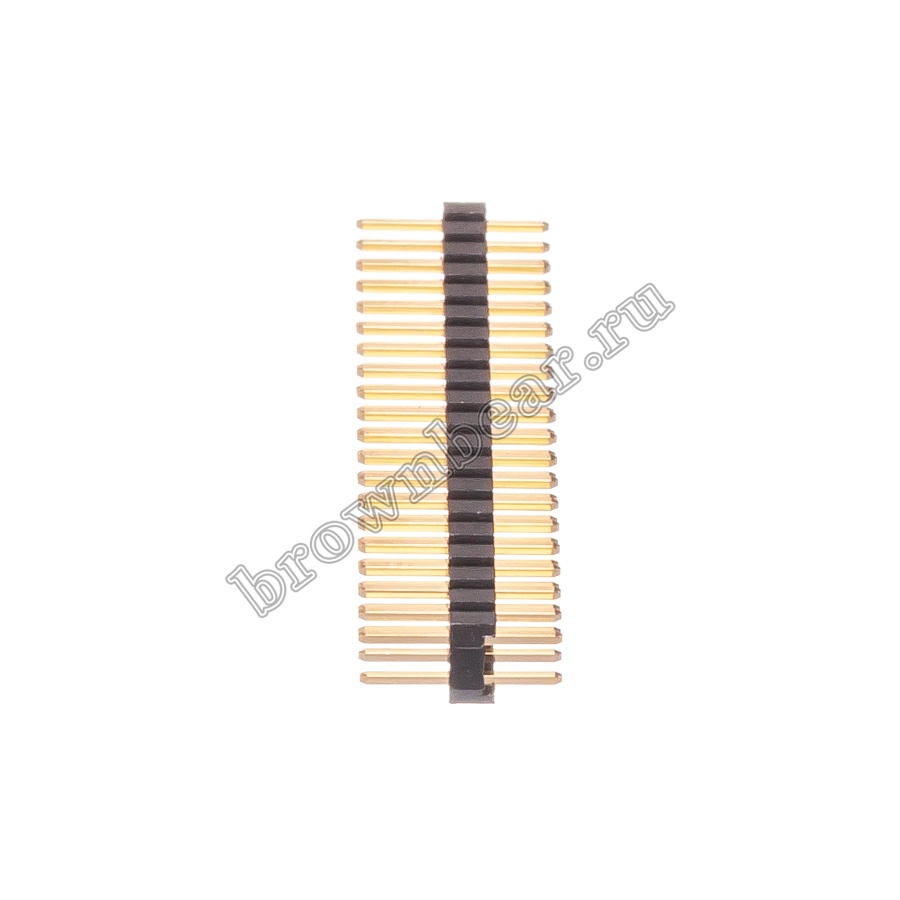

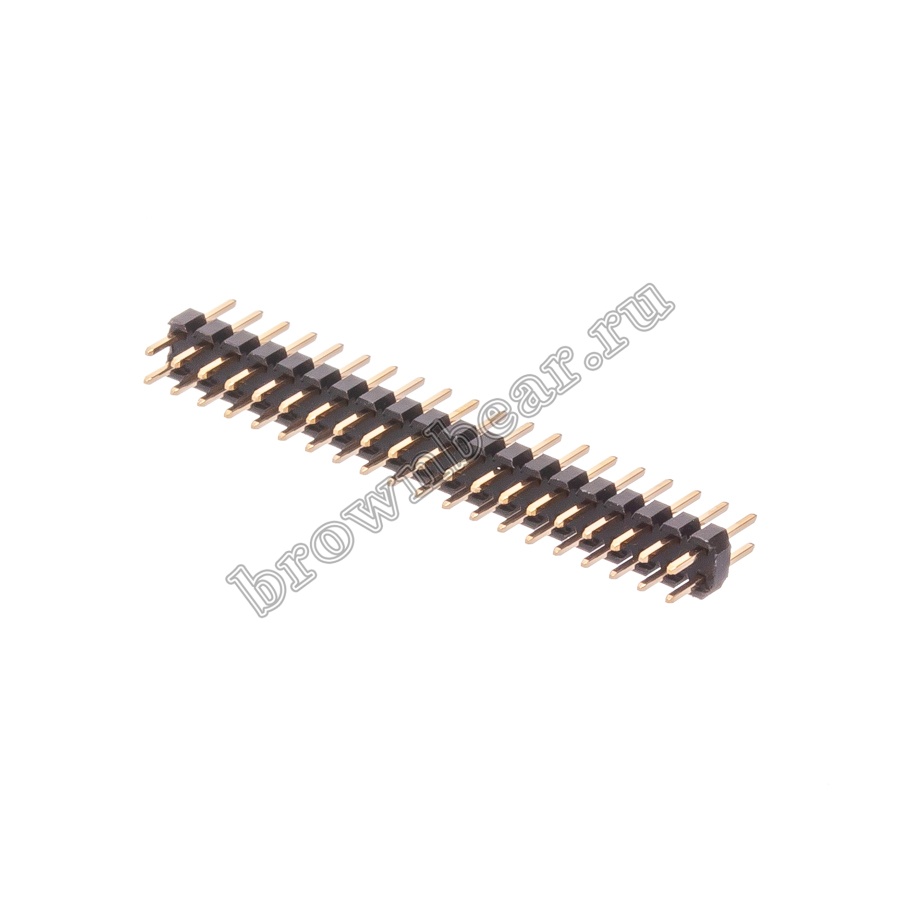

Разъём штыревой на плату PLD 40 контактов, двухрядный, с шагом 2 мм, прямой.

Описание товара

Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Для компактных электронных изделий применяют штыри с шагом 2 мм.

PLD2-40 – разъём штыревой, 2 ряда по 20 контактов, шаг 2 мм. Устанавливается вертикально относительно платы. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.

Ответными частями на кабель для разъёмов штыревых PLD являются двухрядные гнёзда BLD.

Ответные части на плату – двухрядные гнёзда PBD.

Характеристики

Страна Тайвань (Китай)
Артикул товара PLD2-40
Код 075-070
Разъём штыревой соединитель
Тип контактов вилка
Установка на плату
Количество контактов 40
Шаг, мм 2
Тип исполнения двухрядный
Способ монтажа пайка
Материал контактов медный сплав, покрытый золотом
Материал изолятора нейлон-6Т, усиленный стекловолокном UL94 V-0
Предельный ток, А 2
Предельное напряжение, В 800 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -40 до 105 °C
Вес, кг 0.001111

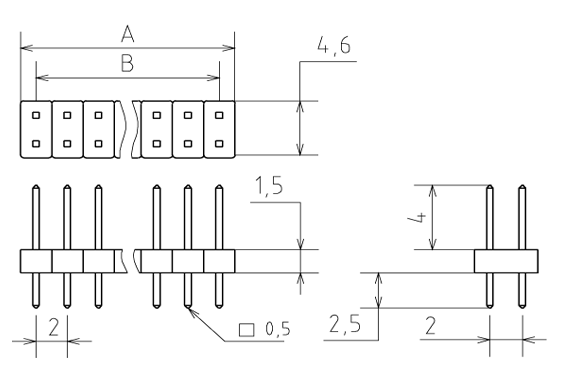

Схема изделия

A = N * 2
B = (N - 1) * 2
N - количество контактов в ряду

Файлы

7mygvma87aek513wa55rdcvs4ut3hitu.png Схема изделия, 9.61 КБ
