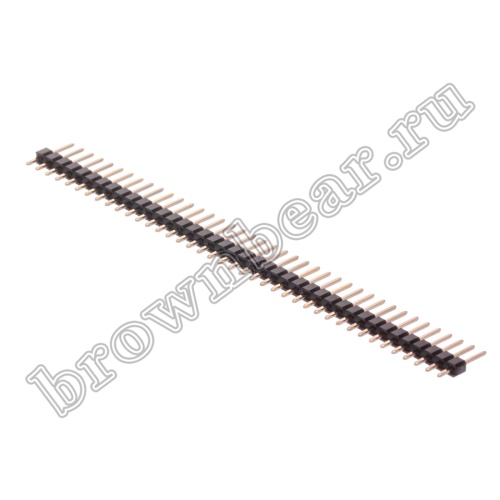

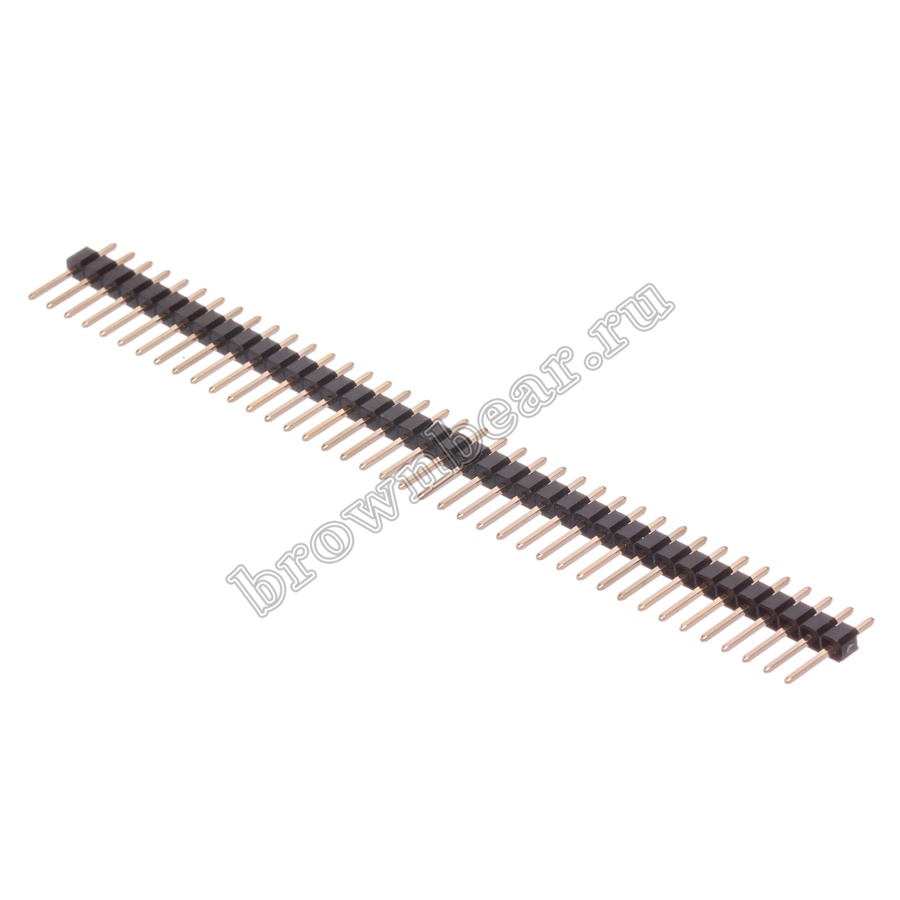

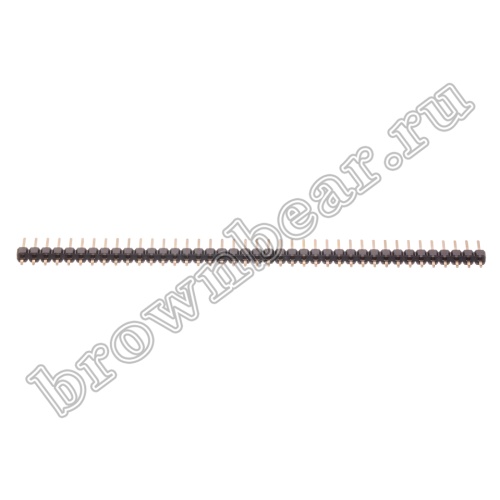

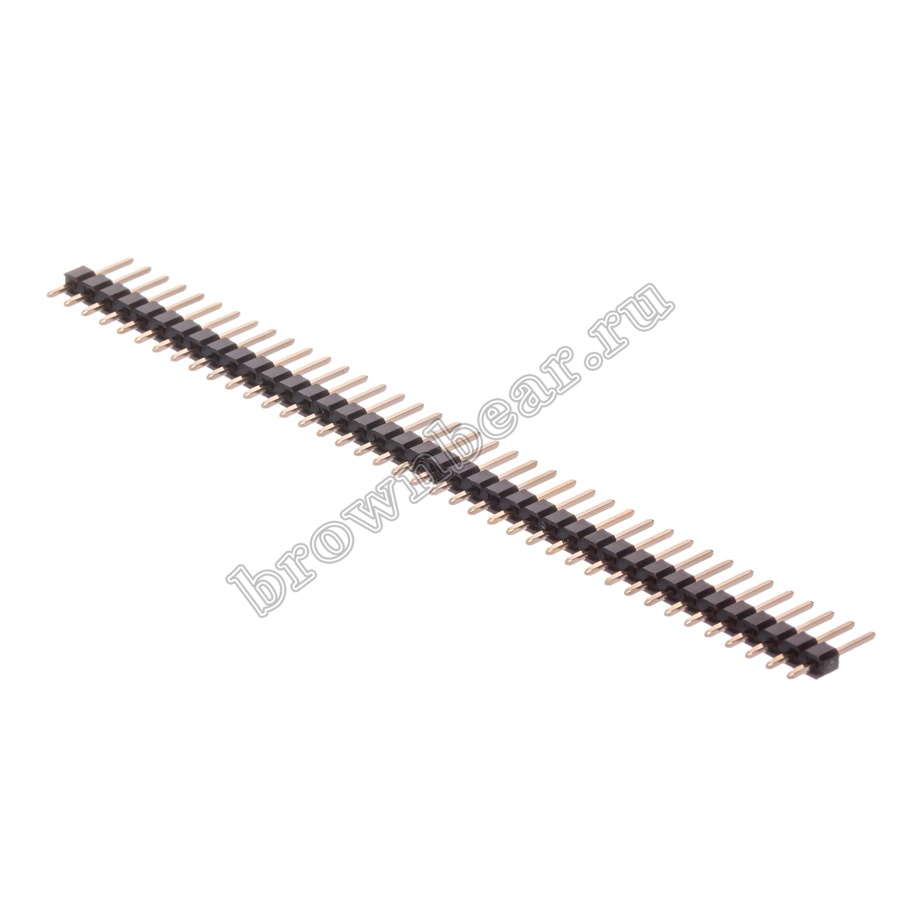

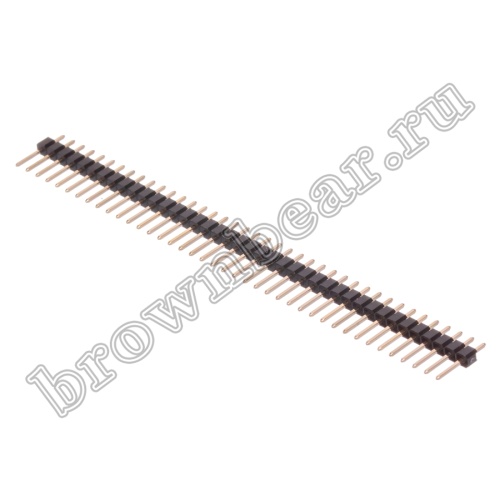

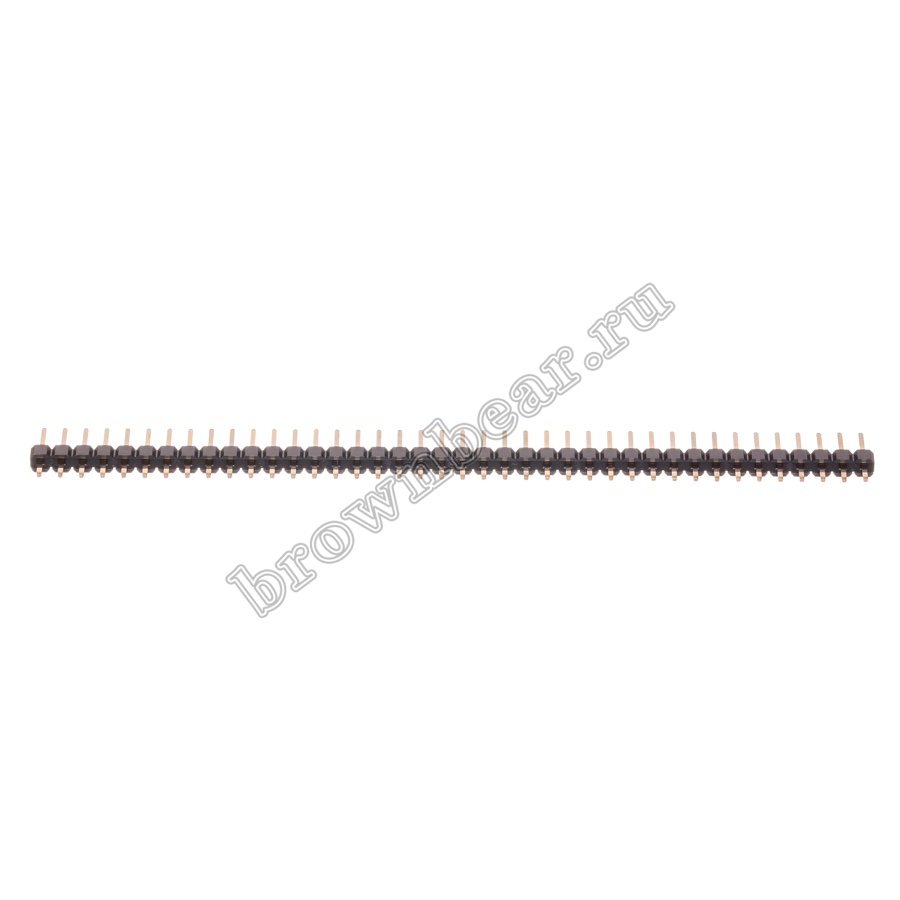

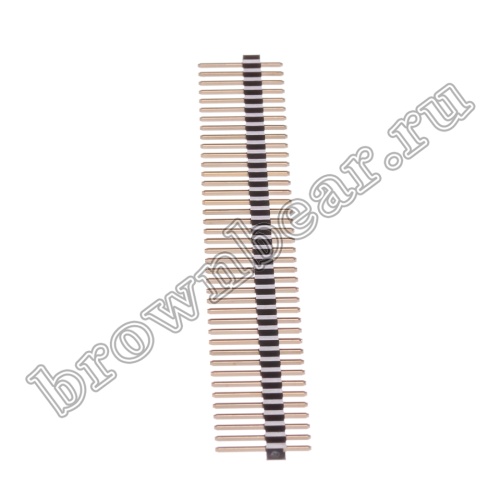

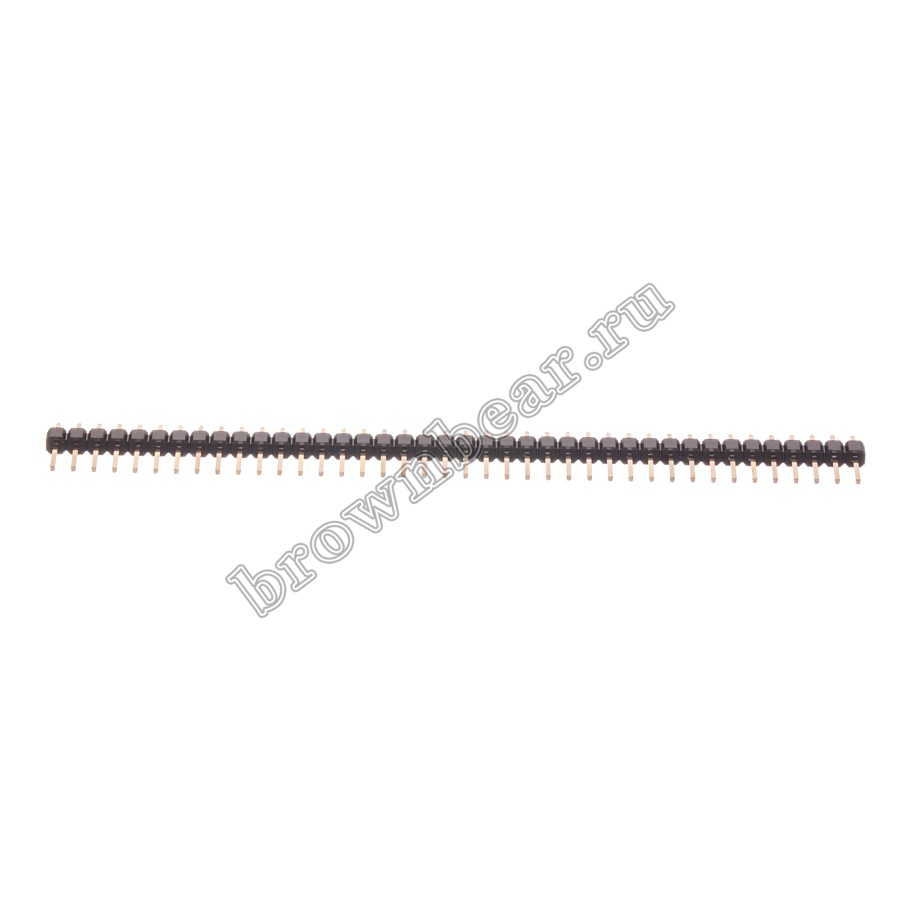

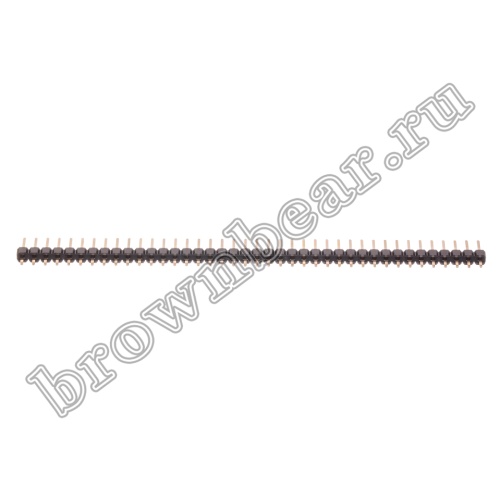

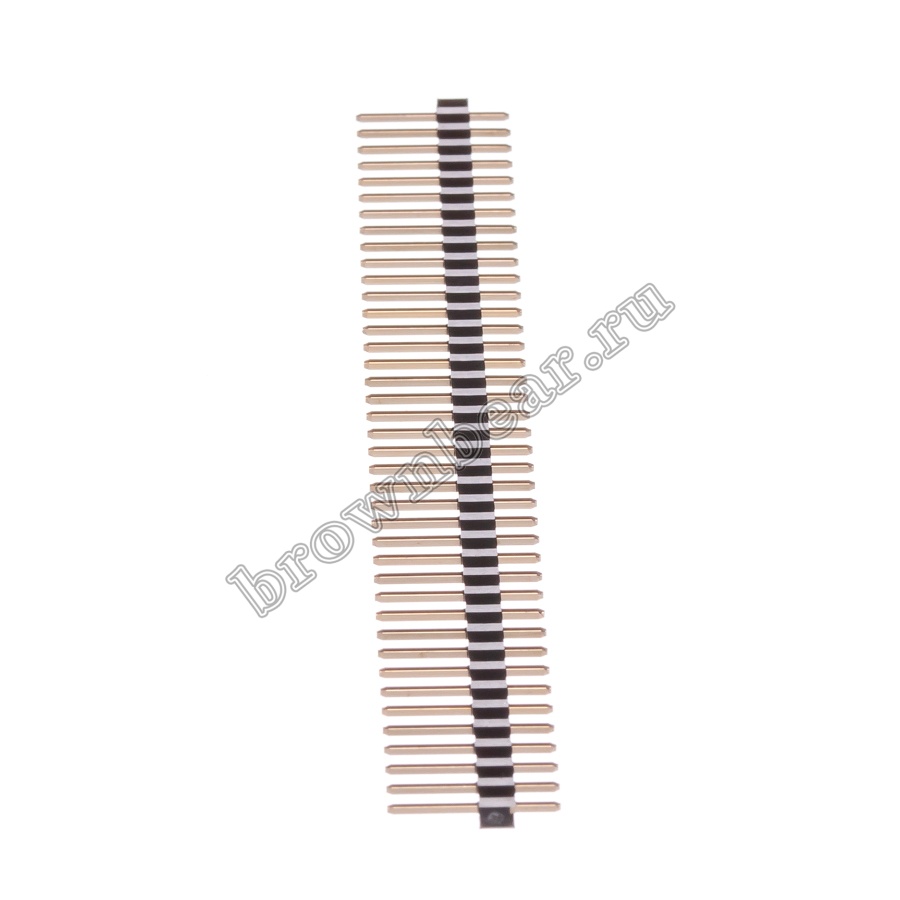

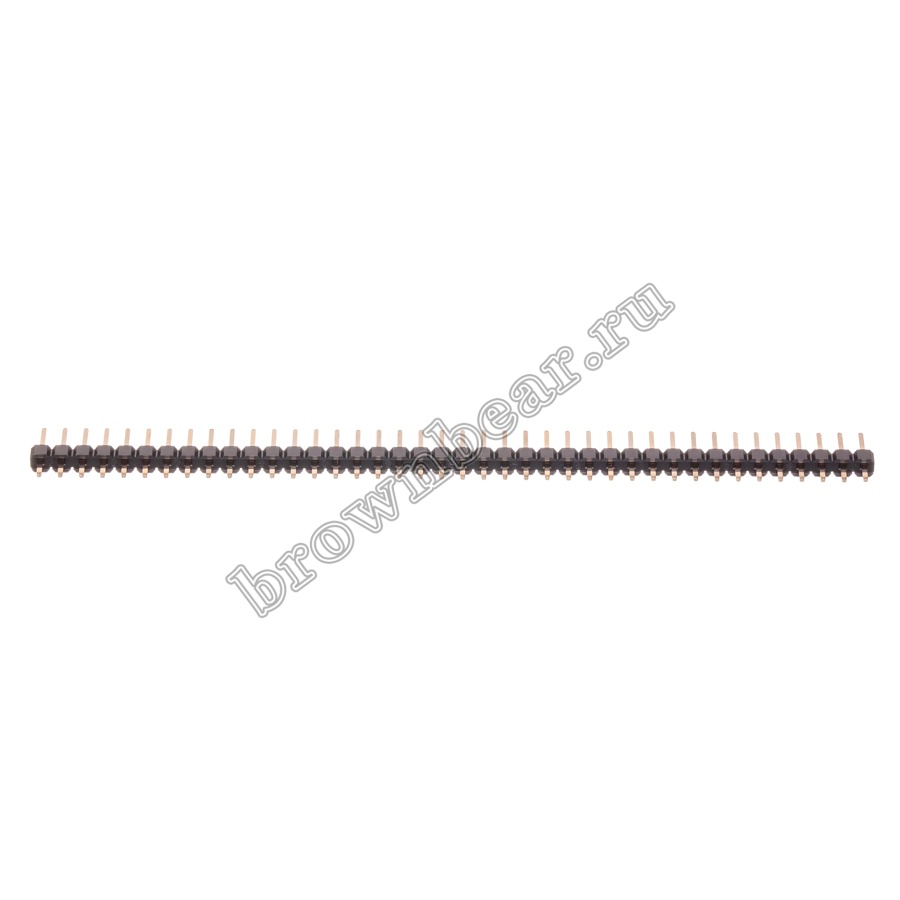

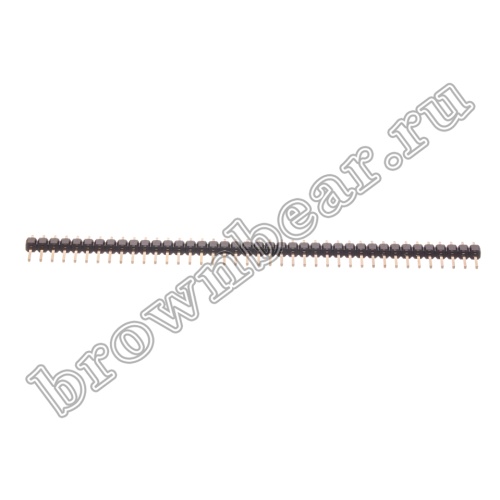

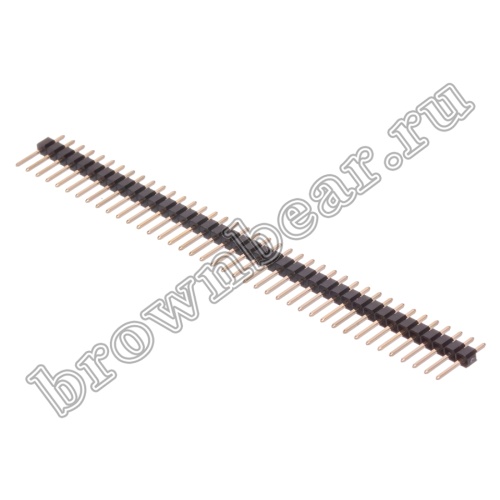

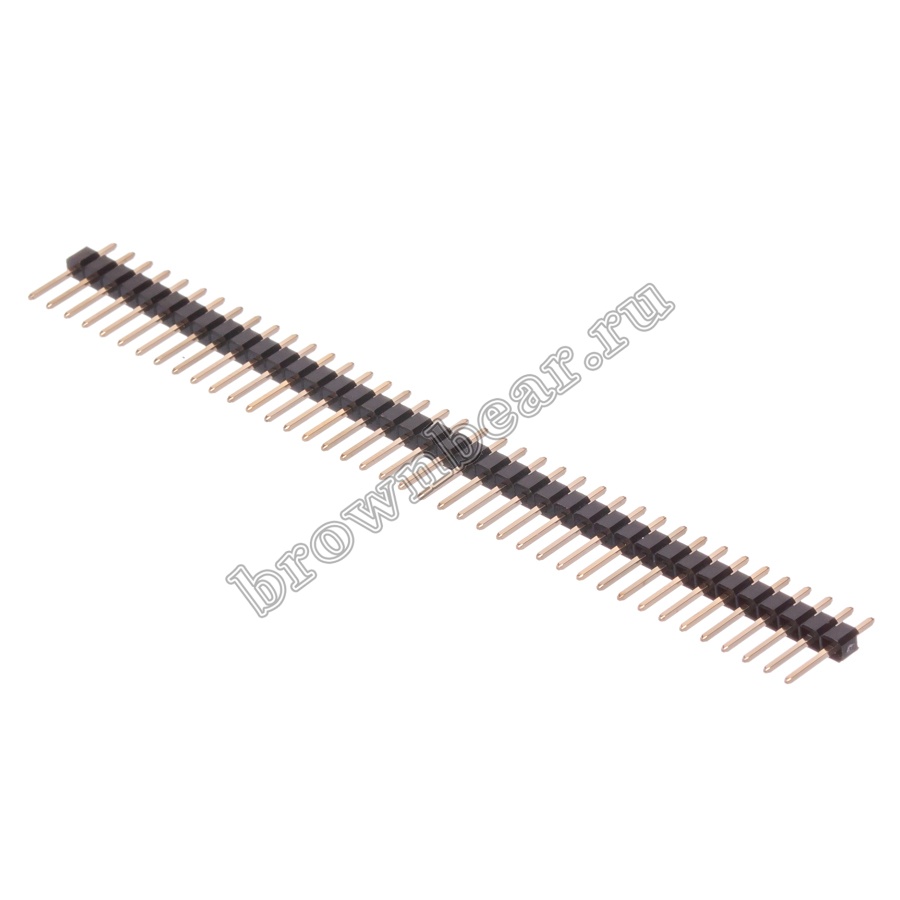

PLS-40 Разъем штыревой однорядный на плату, 1х40, шаг 2.54мм
Описание товара
Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Наиболее популярные разъёмы штыревые с шагом 2,54 мм.

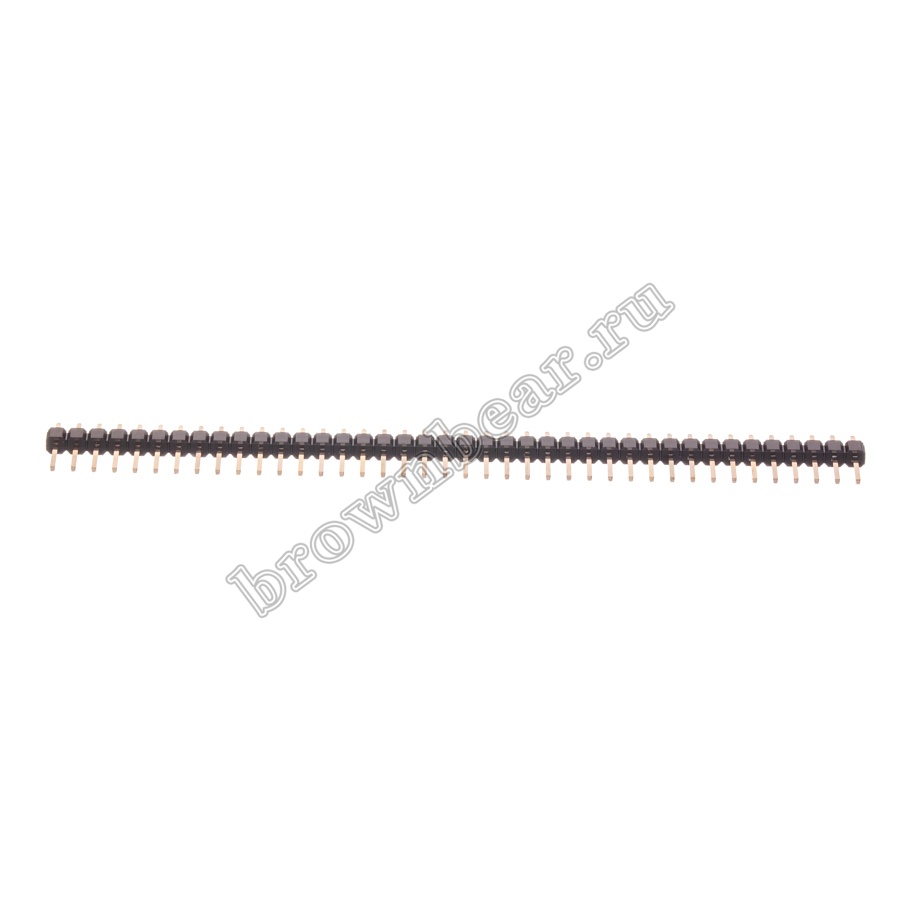

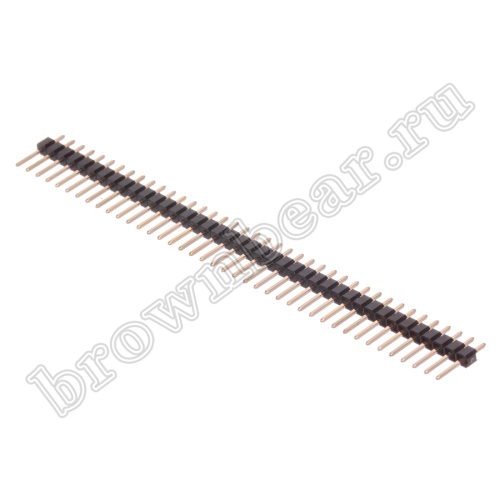

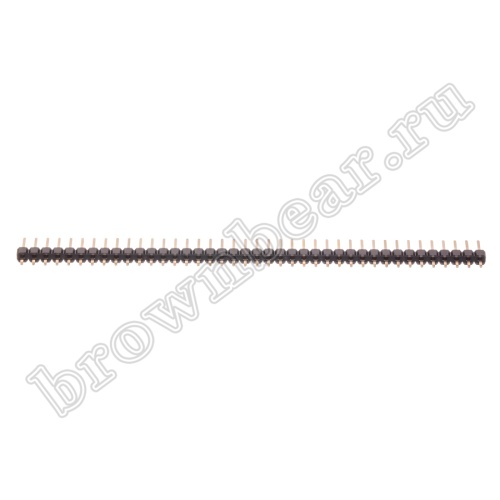

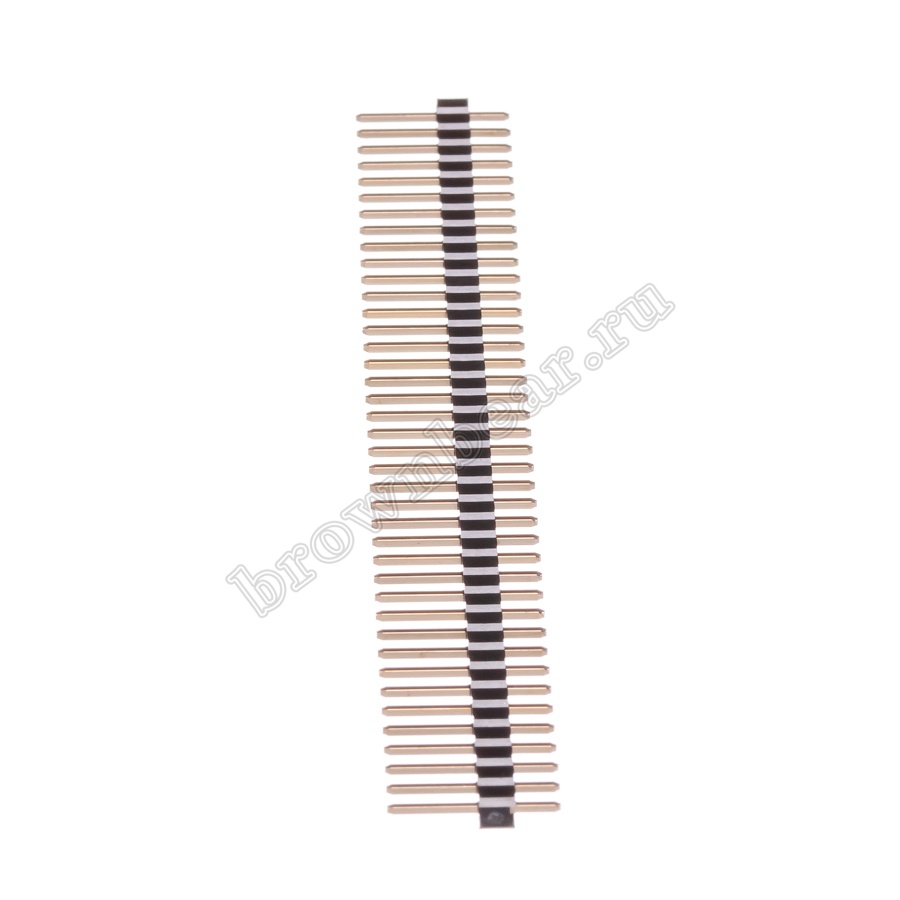

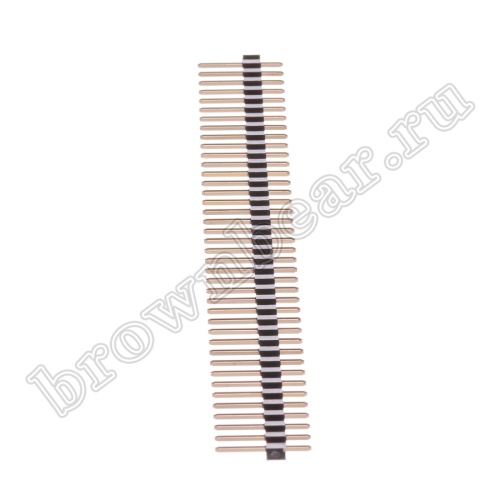

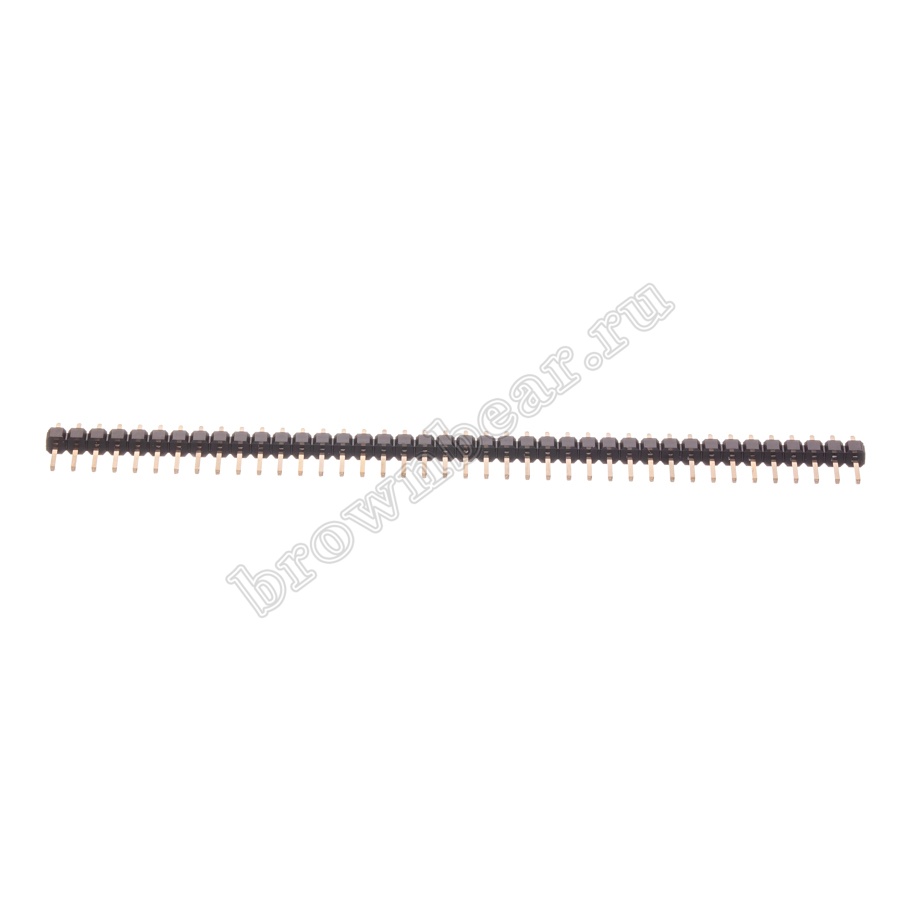

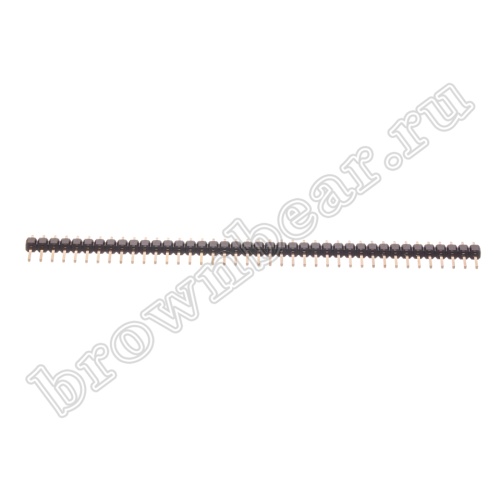

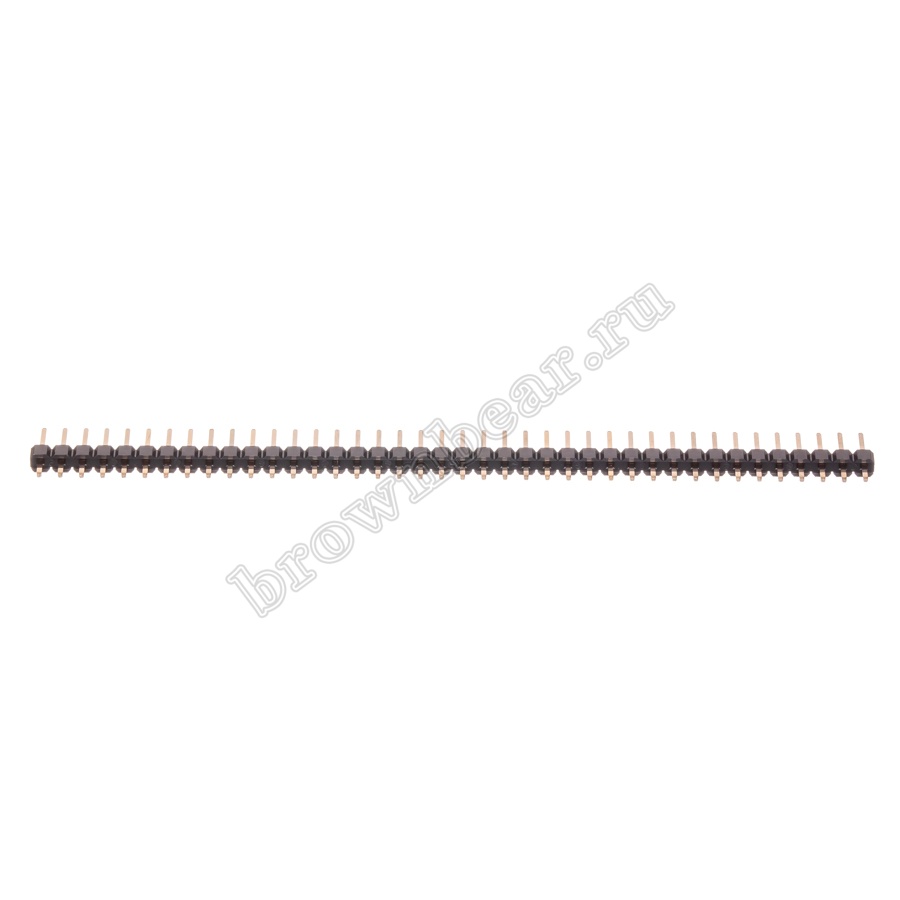

PLS40 – разъём штыревой, один ряд 40 контактов, шаг 2,54 мм. Устанавливается вертикально относительно платы. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов: PLS 6, PLS 10, PLS 20 и т.д. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.
Ответными частями на кабель для разъёмов штыревых PLS являются однорядные гнёзда BLS.
Ответные части на плату – однорядные гнёзда PBS.
Характеристики
| Страна | Тайвань (Китай) |
| Артикул товара | PLS-40 |
| Код | 075-050 |
| Разъём | штыревой соединитель |
| Тип контактов | вилка |
| Установка | на плату |
| Количество контактов | 40 |
| Шаг, мм | 2.54 |
| Тип исполнения | однорядный |
| Способ монтажа | пайка |
| Материал контактов | медный сплав, покрытый золотом |
| Материал изолятора | нейлон-6Т, усиленный стекловолокном UL94 V-0 |
| Предельный ток, А | 3 |
| Предельное напряжение, В | 800 АС в течение 1 мин. |
| Сопротивление изолятора (не менее МОм) | 1000 |
| Сопротивление контакта (не более Ом) | 0.02 |
| Допустимые температуры | от -25 до 80 °C |
| Вес, кг | 0.002497 |

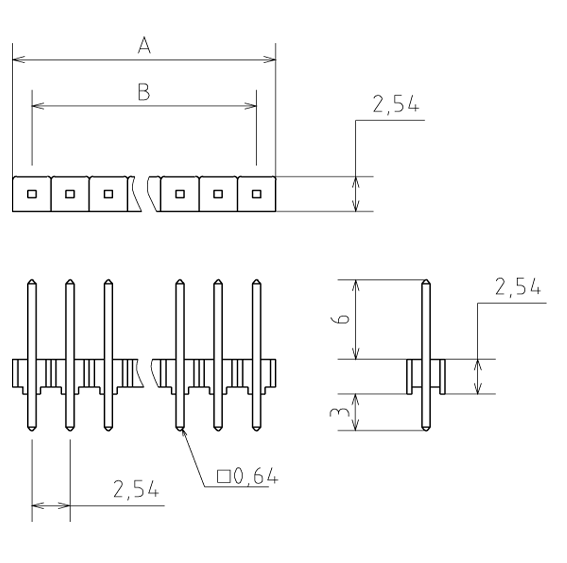

Схема изделия
B = (N - 1) * 2.54
N - количество контактов в ряду
