Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PLT-81
Код
075-058
Количество контактов
81
Шаг, мм
2.54
Материал контактов
медный сплав, покрытый золотом
Материал изолятора
нейлон-6Т, усиленный стекловолокном UL94 V-0

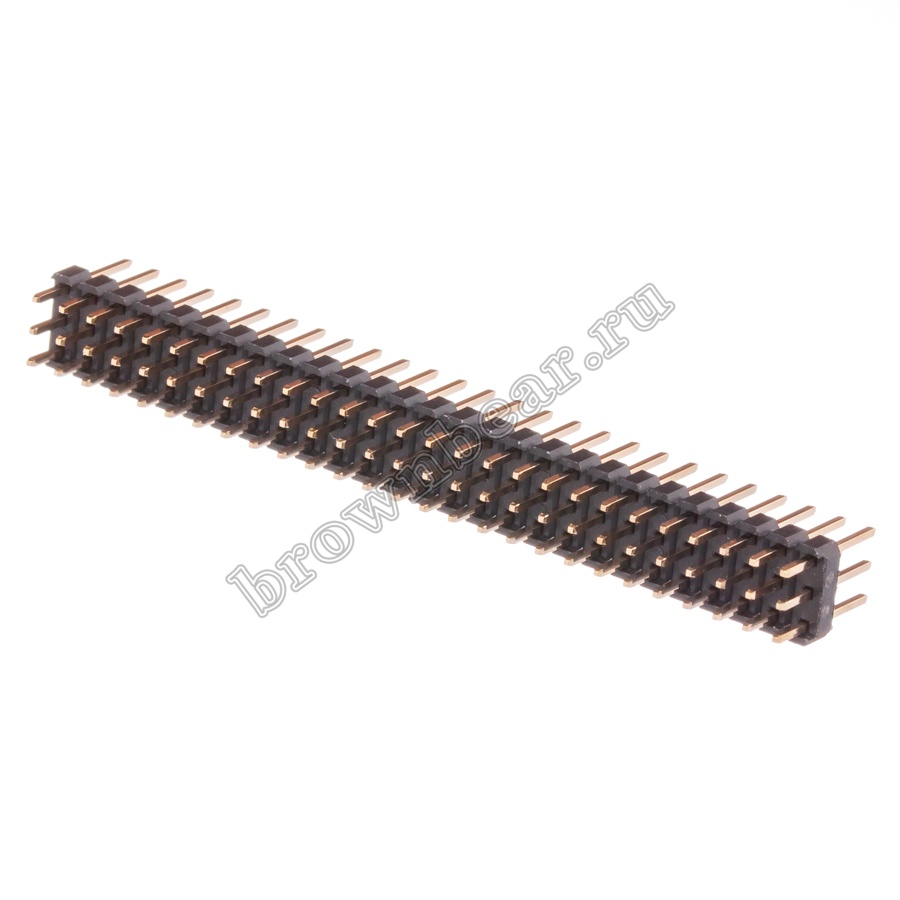

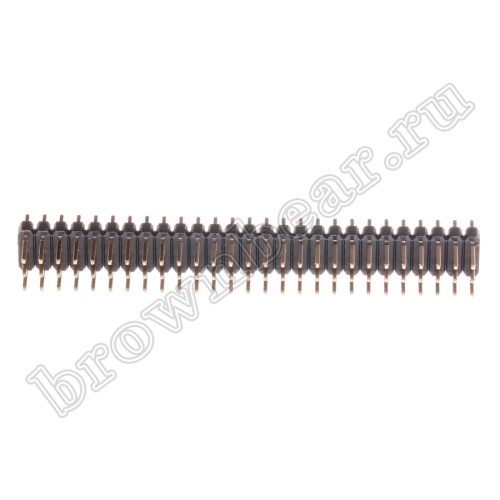

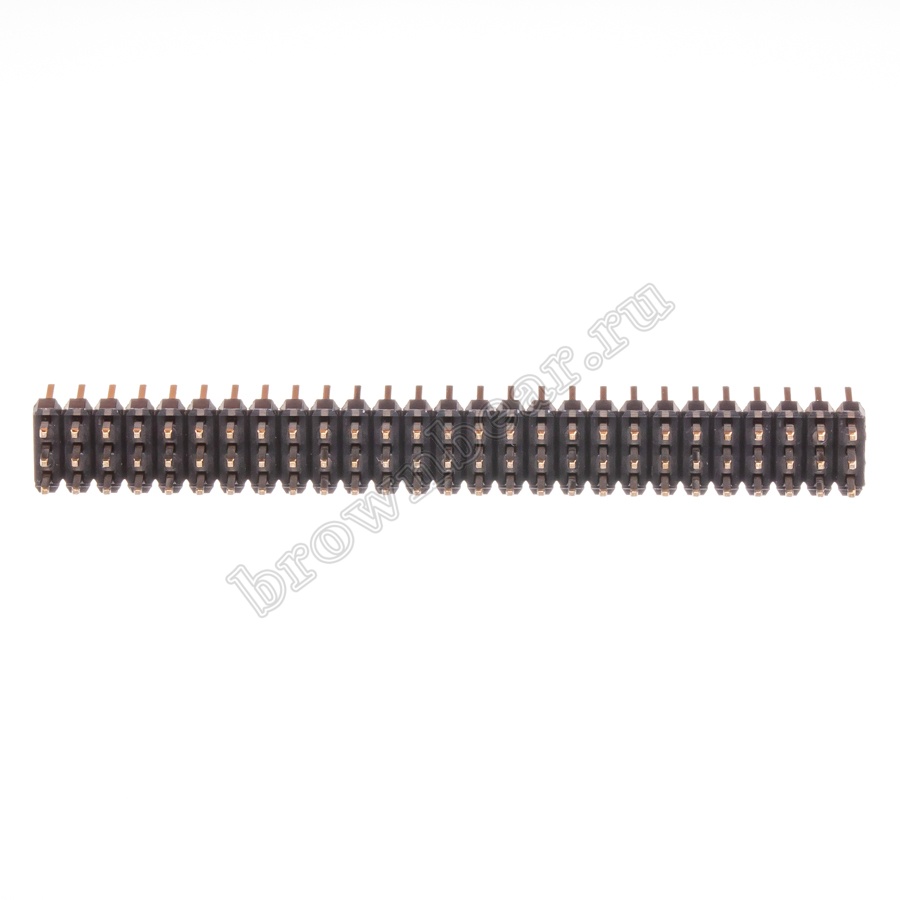

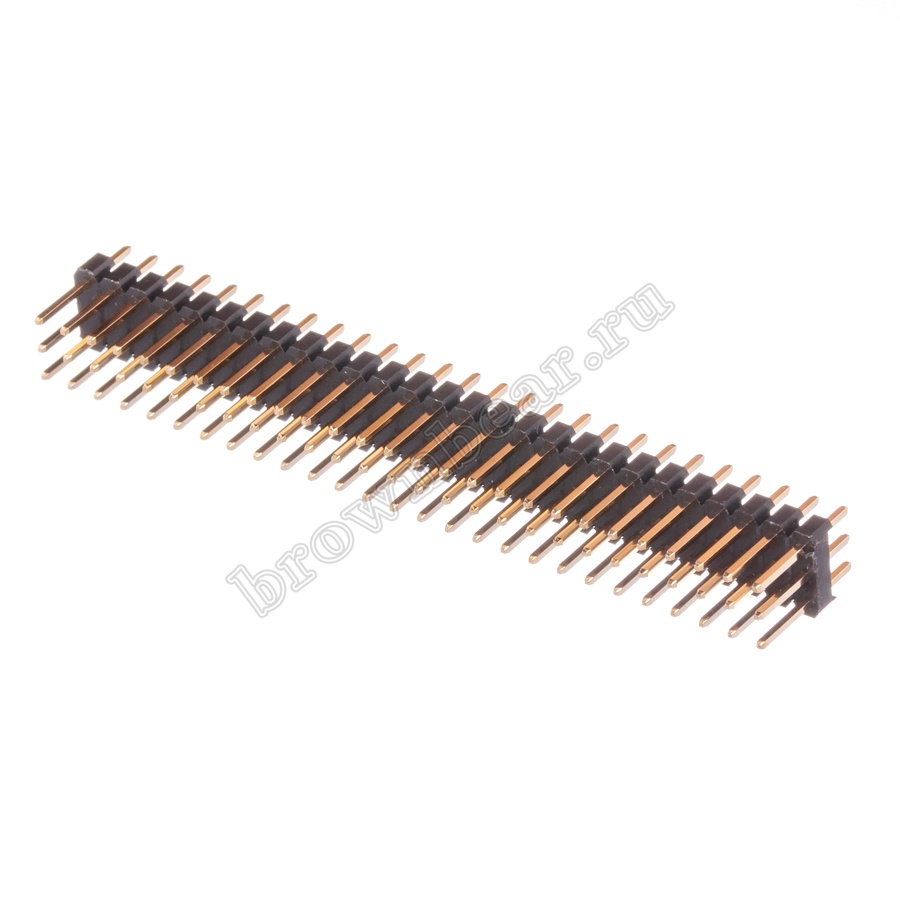

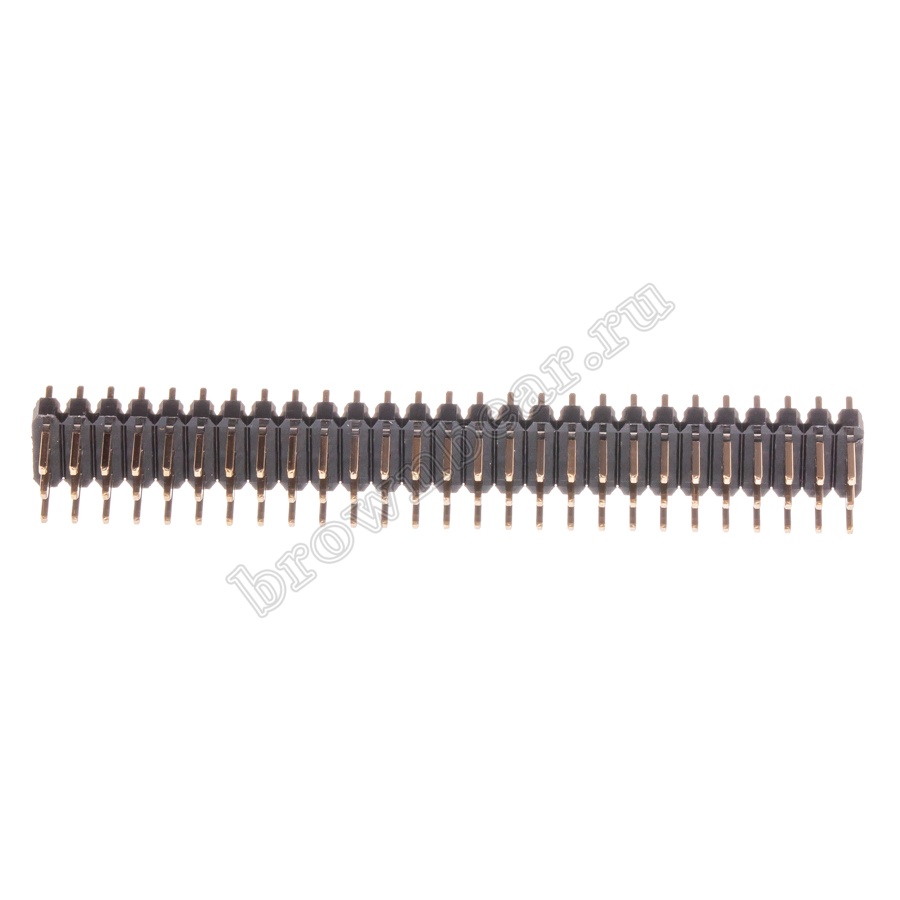

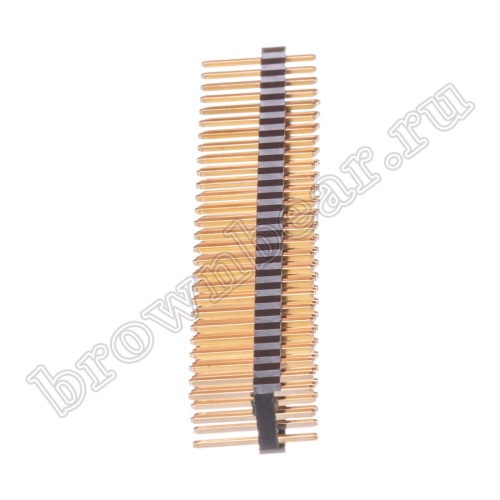

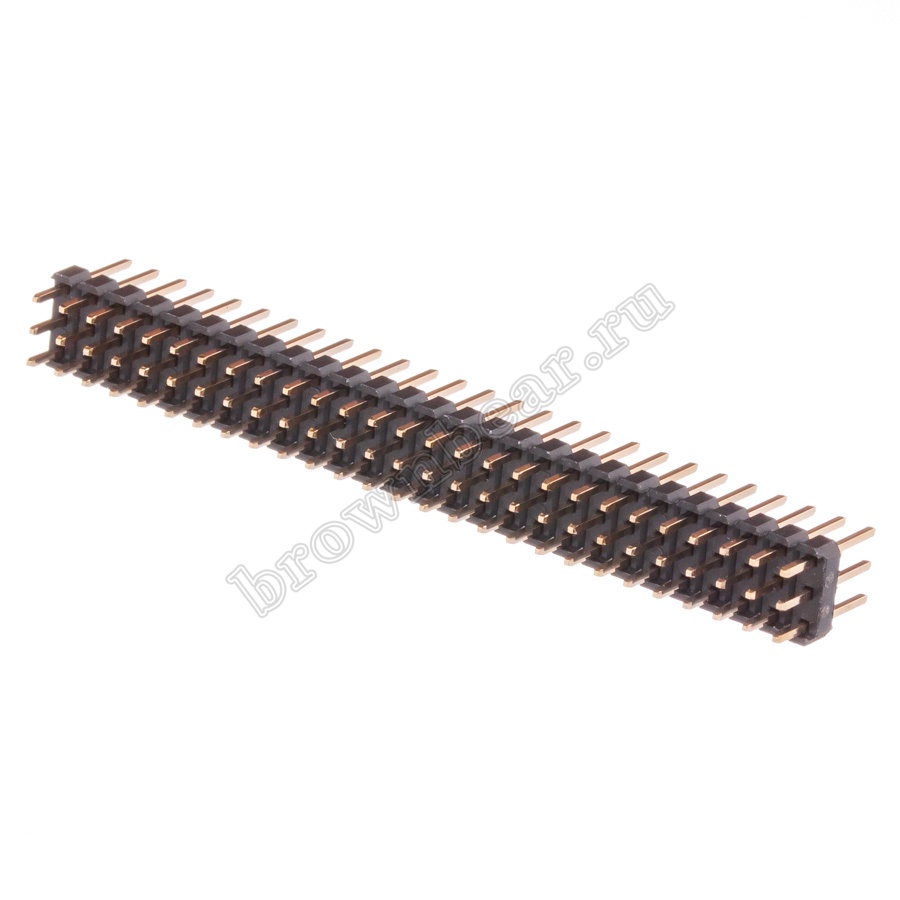

Разъём штыревой на плату PLT 81 контакт, трёхрядный, с шагом 2.54 мм, прямой.

Описание товара

Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Наиболее популярные разъёмы штыревые с шагом 2,54 мм.

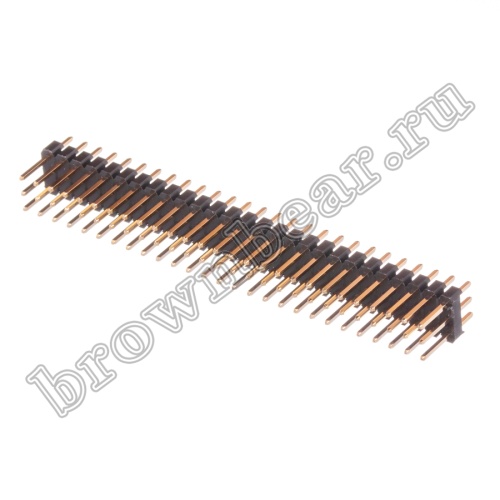

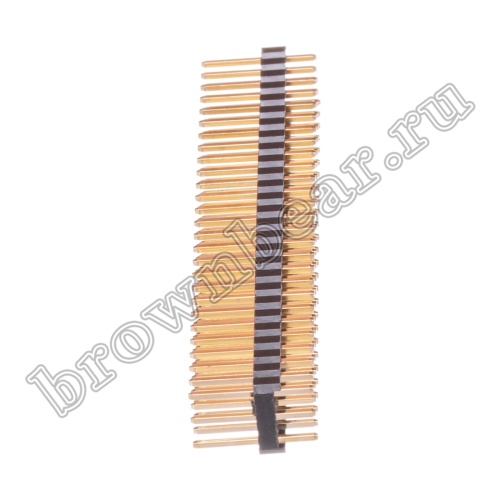

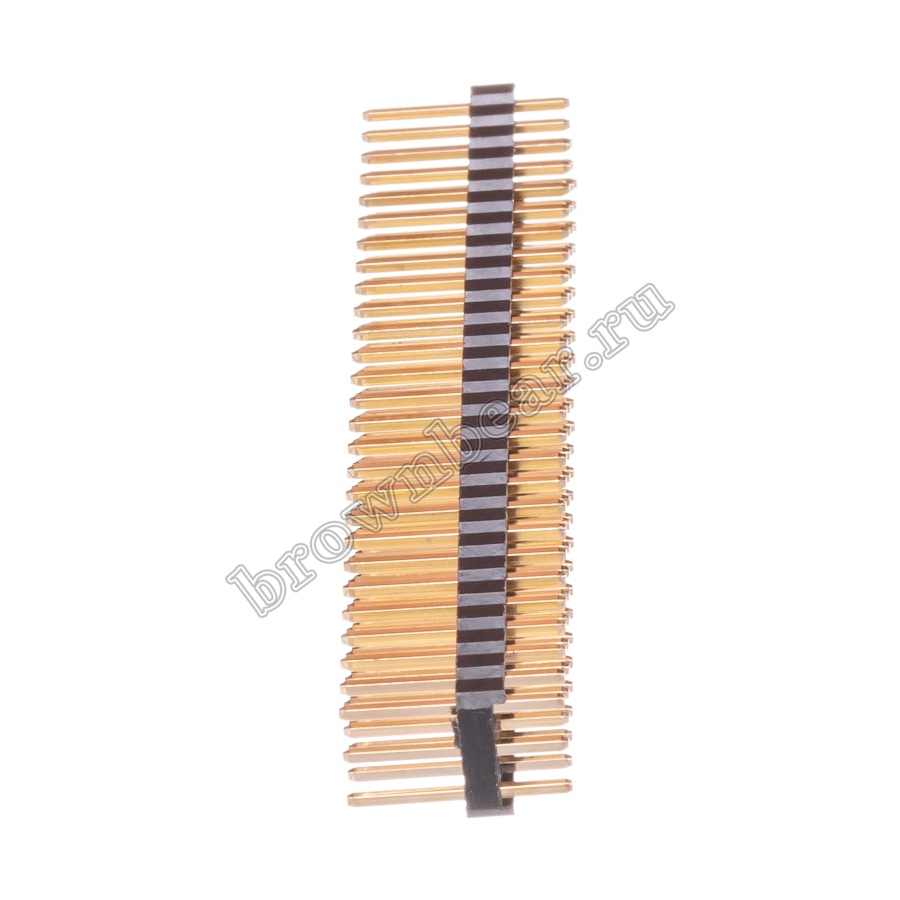

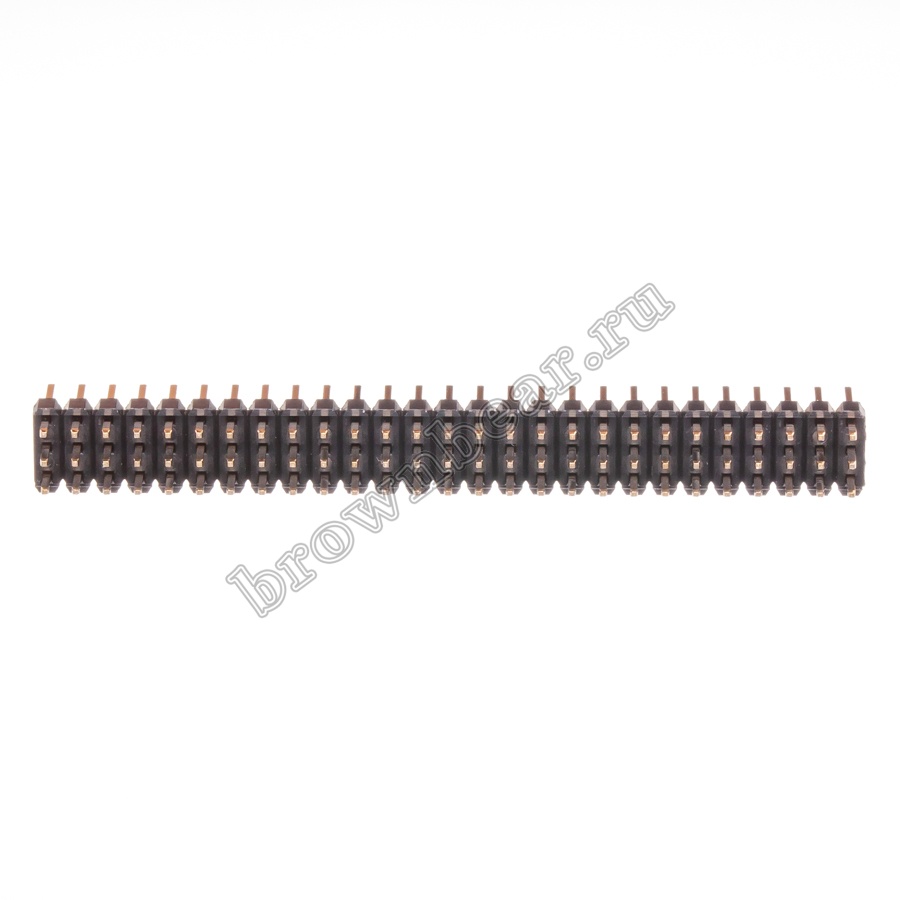

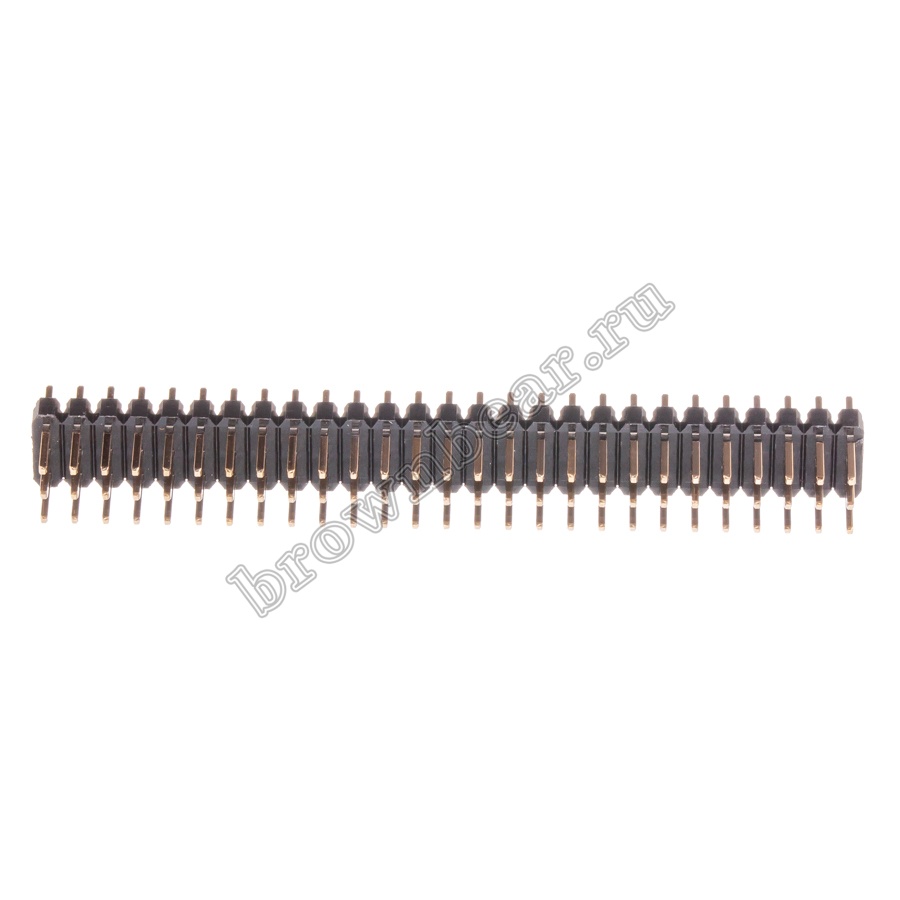

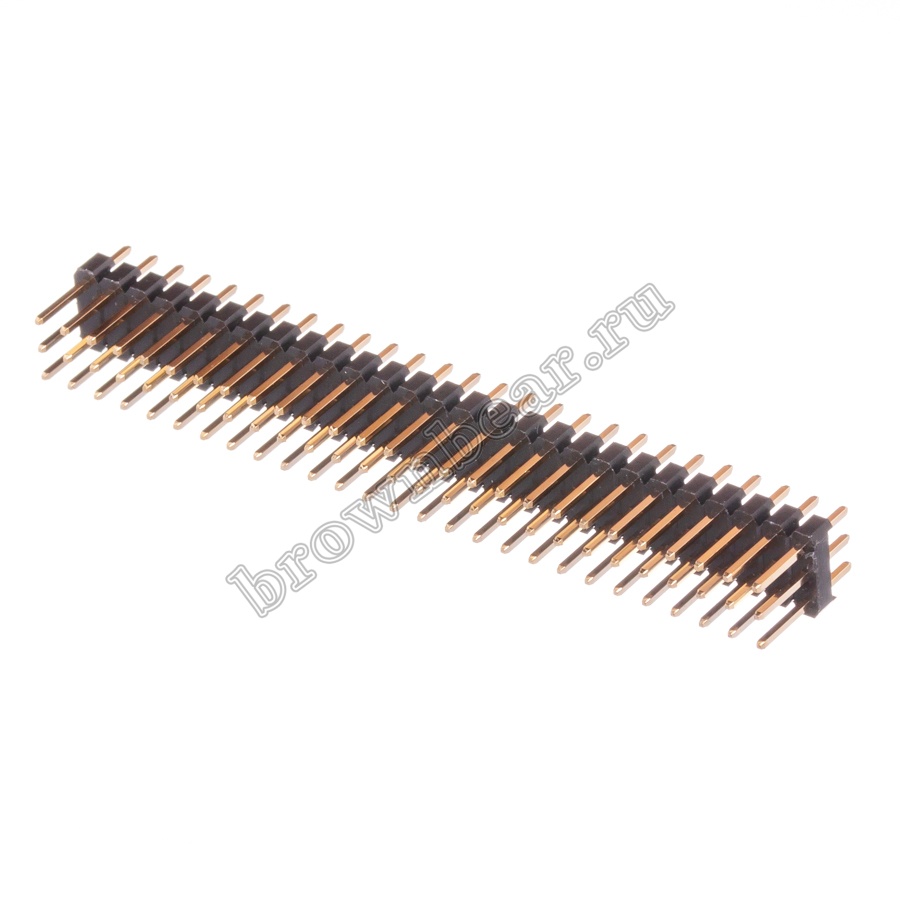

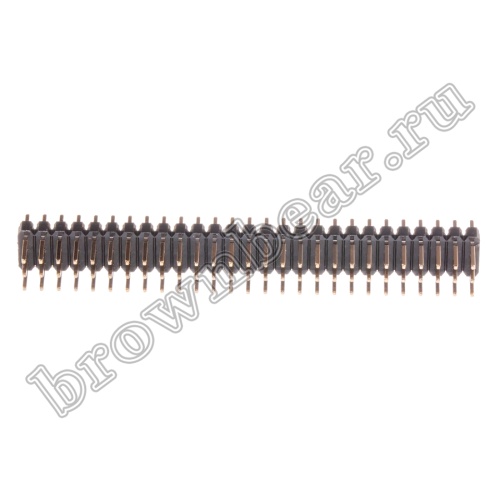

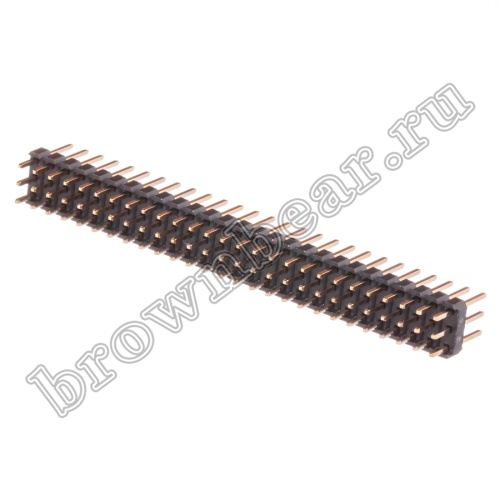

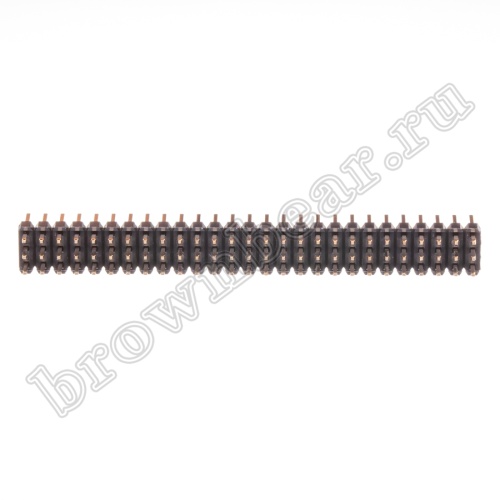

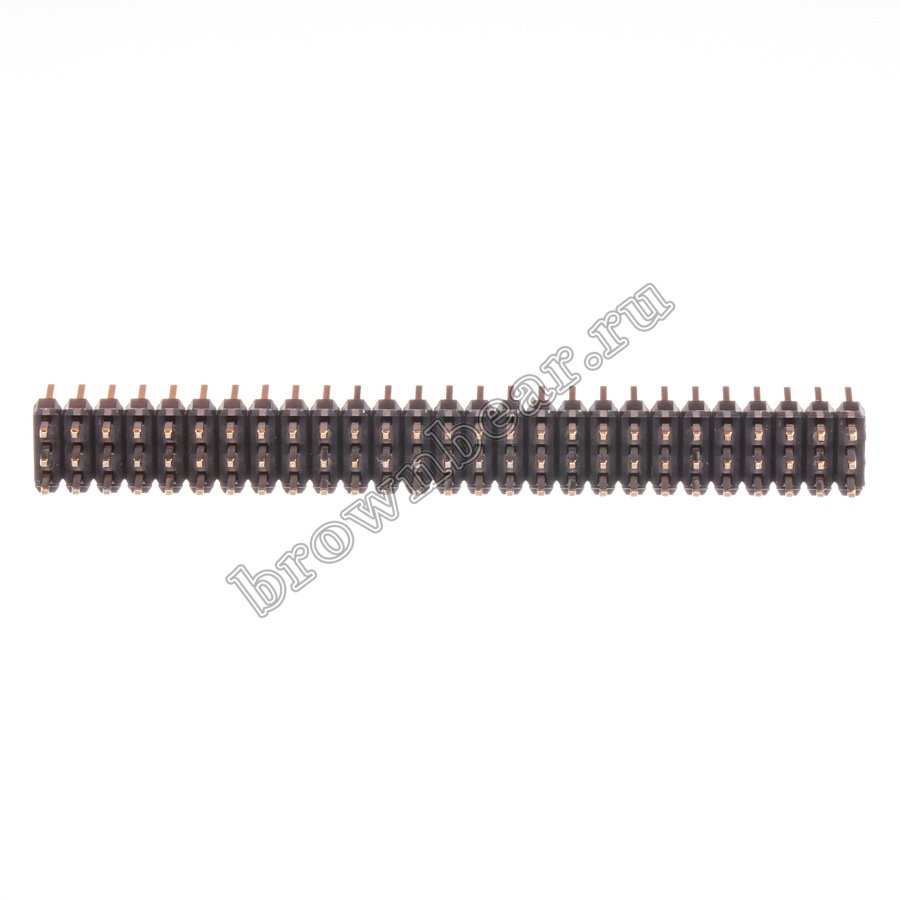

PLT 81 – разъём штыревой, 3 ряда по 27 контактов, шаг 2.54 мм. Устанавливается вертикально относительно платы. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов.

Для замыкания двух соседних контактов разъёма штыревого PLT 81 используется специальная перемычка – джампер.

Характеристики

Страна Тайвань (Китай)
Артикул товара PLT-81
Код 075-058
Разъём штыревой соединитель
Тип контактов вилка
Установка на плату
Количество контактов 81
Шаг, мм 2.54
Тип исполнения трехрядный
Способ монтажа пайка
Материал контактов медный сплав, покрытый золотом
Материал изолятора нейлон-6Т, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 1000 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -40 до 105 °C
Вес, кг 0.004741

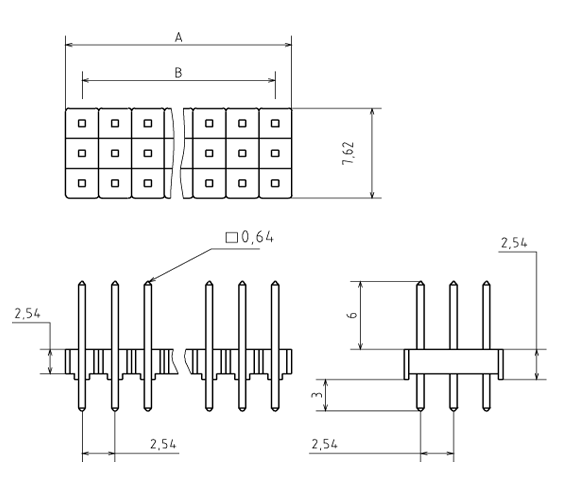

Схема изделия

A = N * 2.54
B = (N - 1) * 2.54
N - количество контактов в ряду

Файлы

lywjb0veg5dfw0zqbsx6imk8qzznjooe.png Схема изделия, 12.13 КБ
