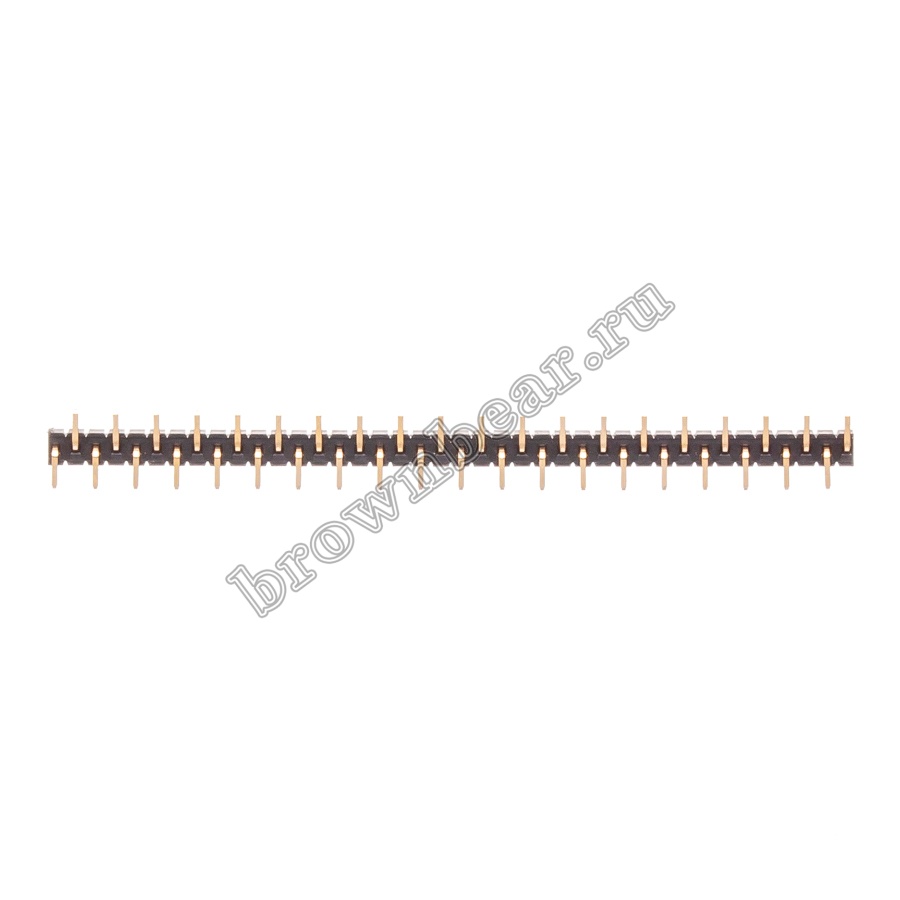

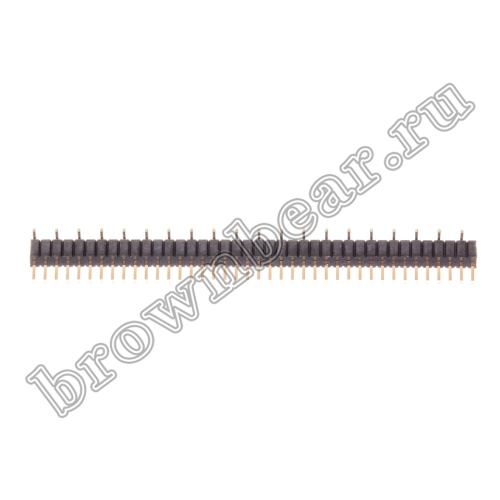

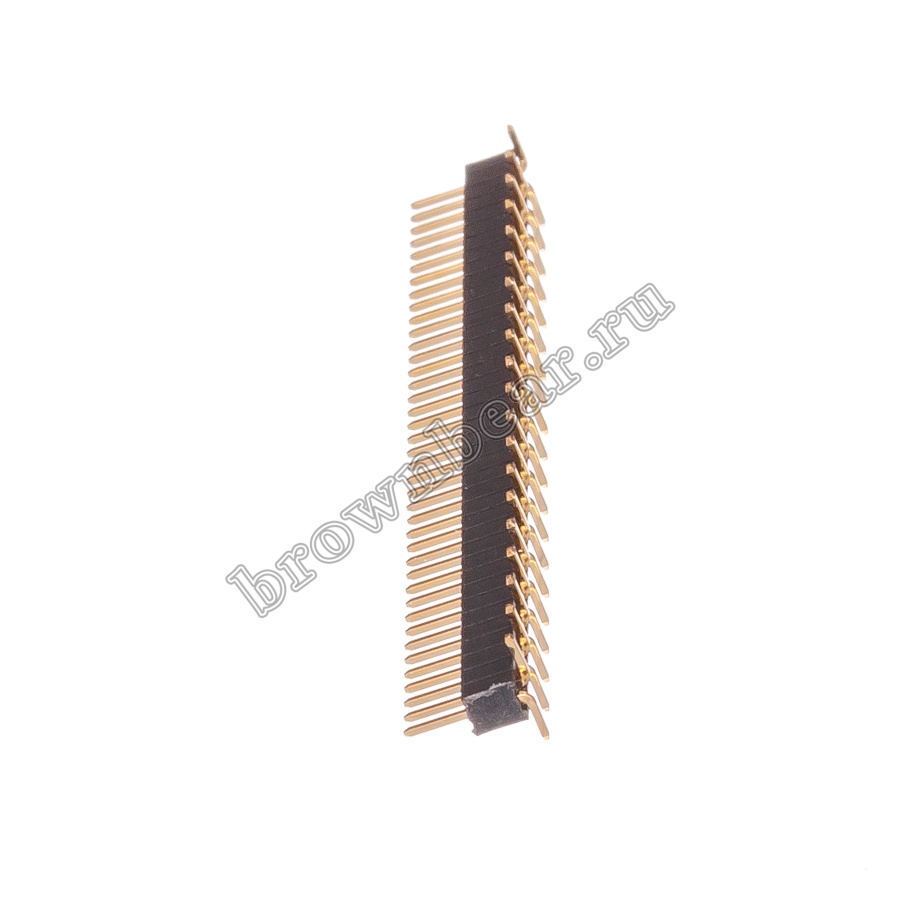

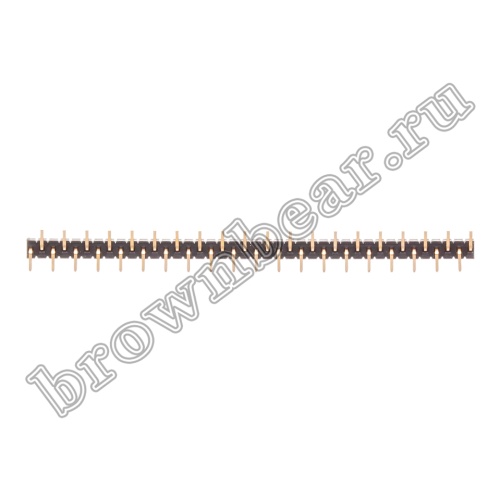

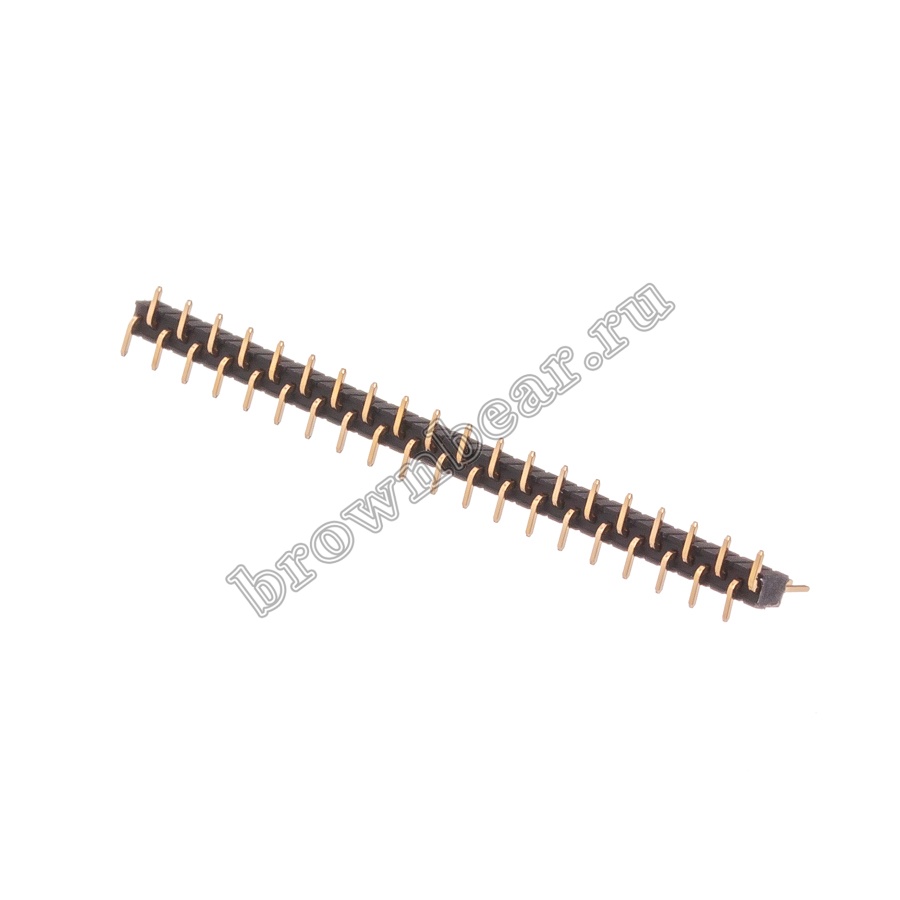

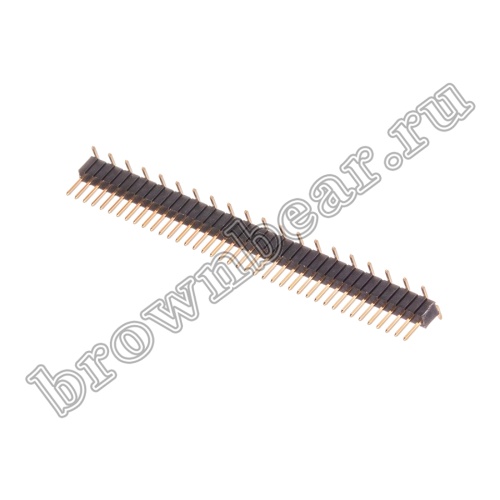

Разъем штыревой однорядный на плату, 1х40, шаг 1.27мм, поверхностный монтаж, PLL-1.27-40S

Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Для компактных электронных изделий применяют штыри с шагом 1,27 мм.

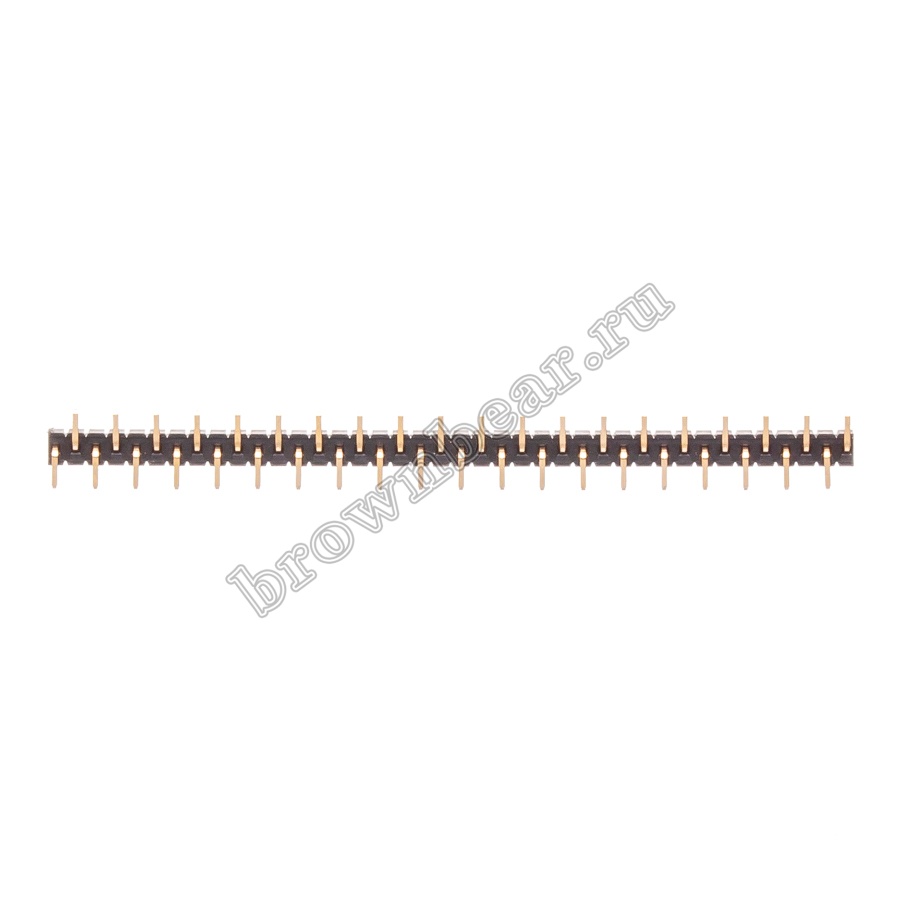

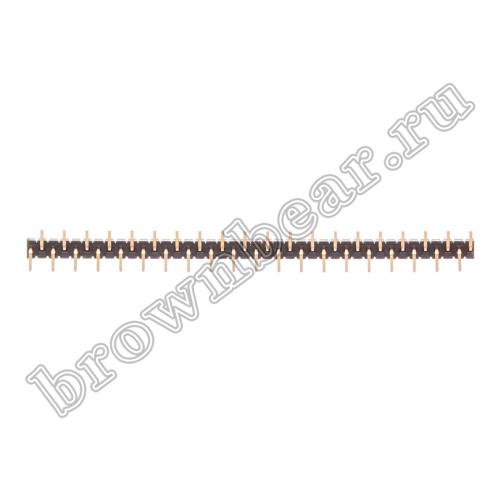

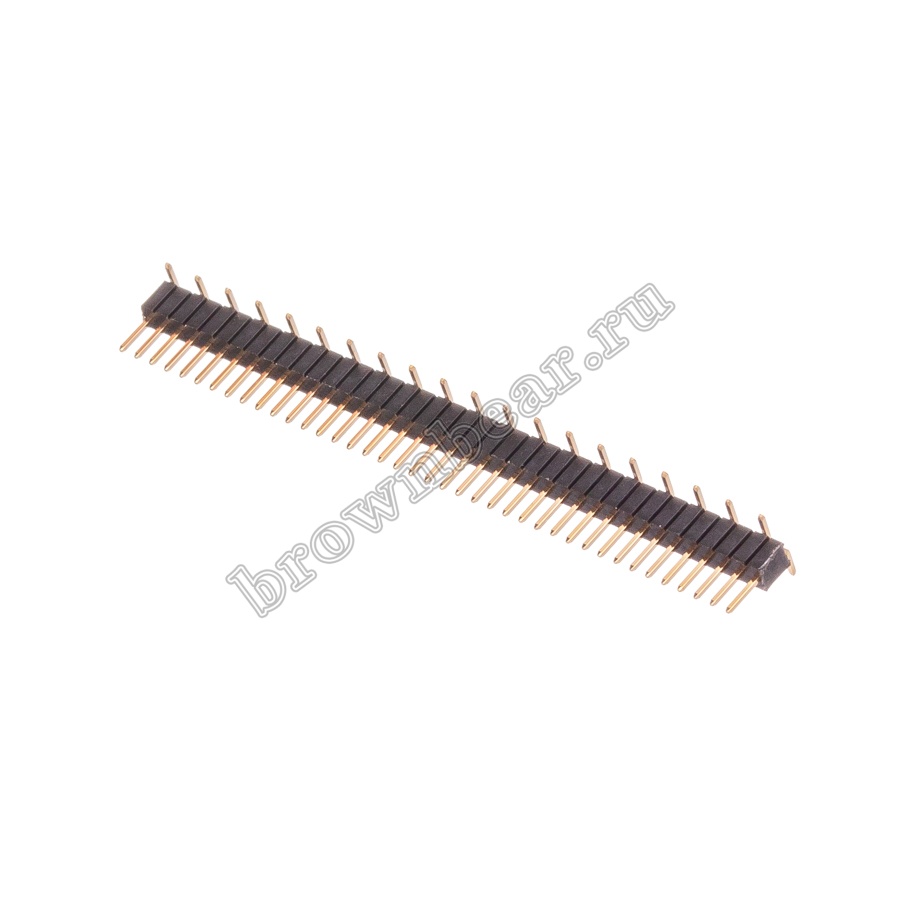

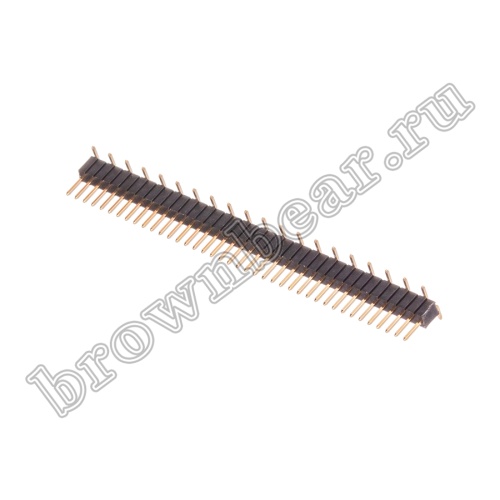

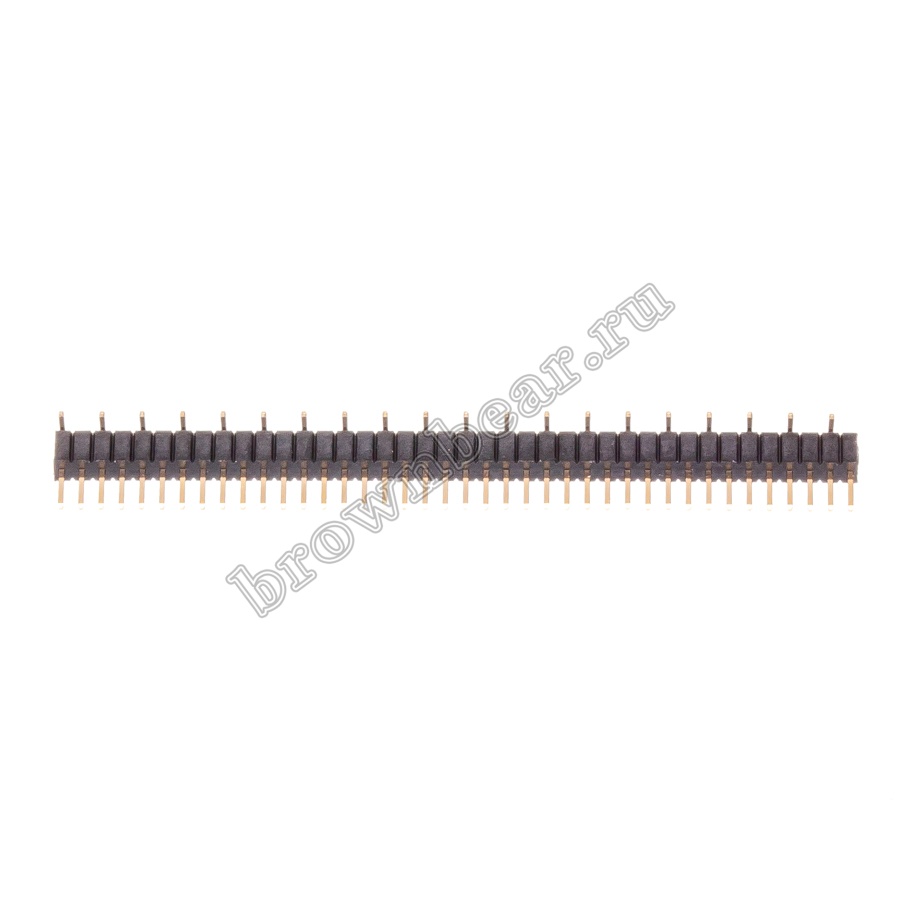

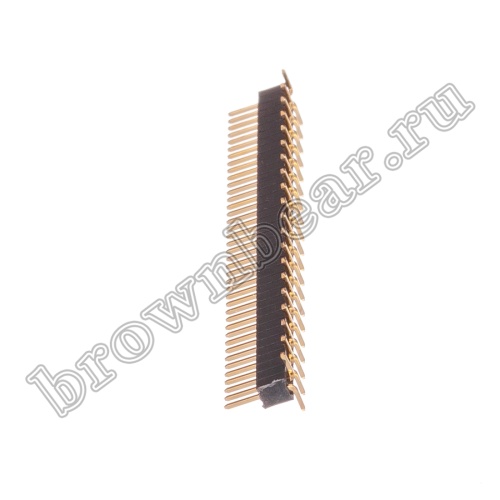

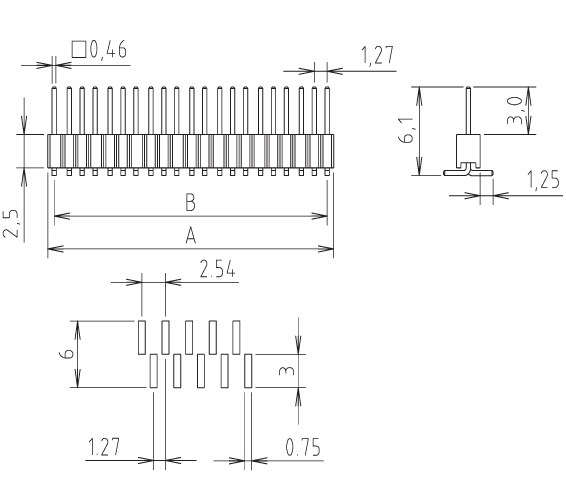

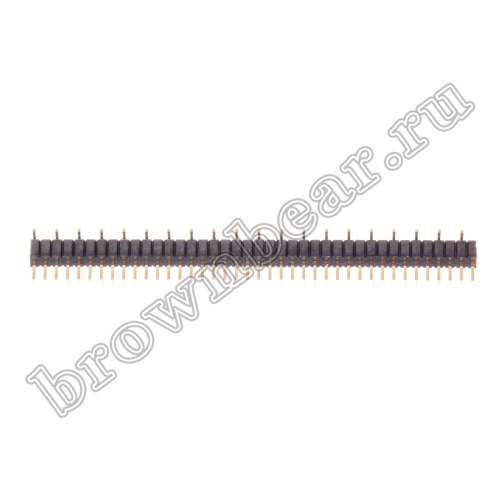

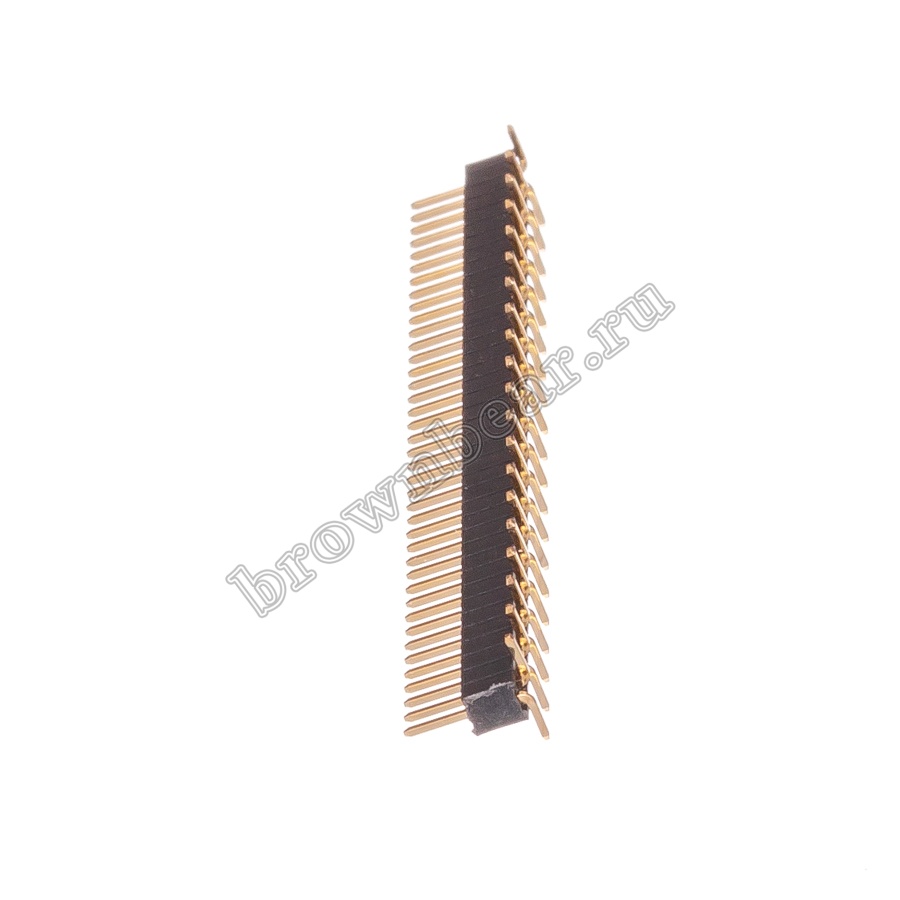

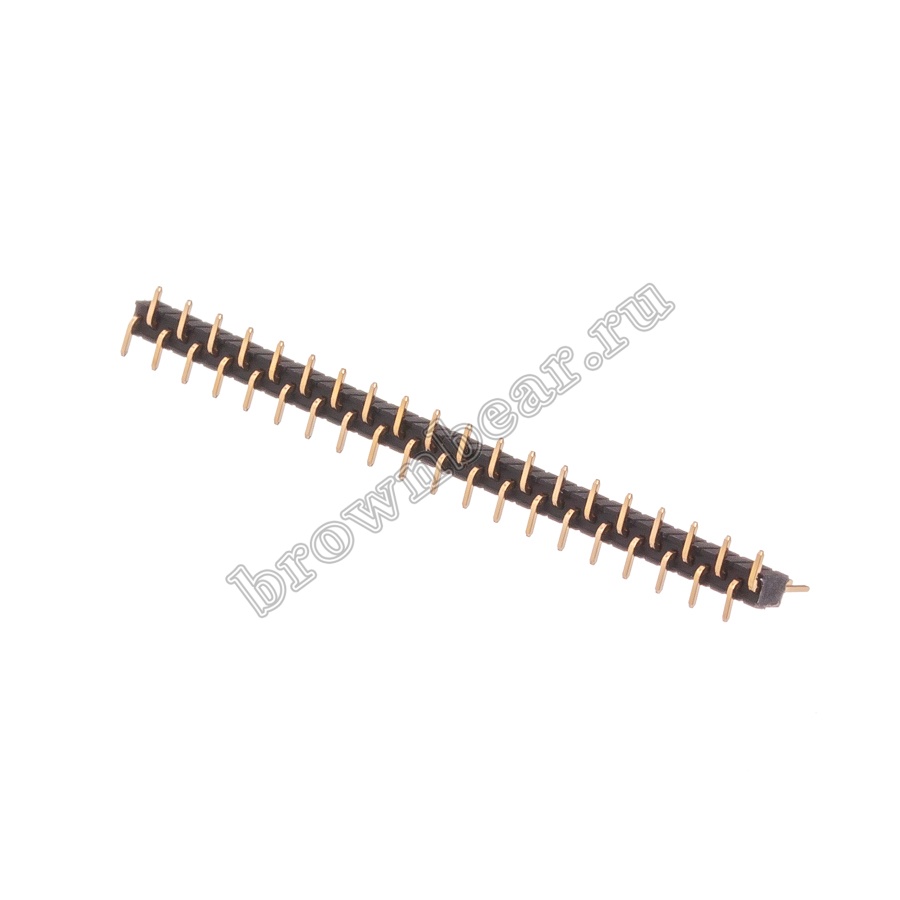

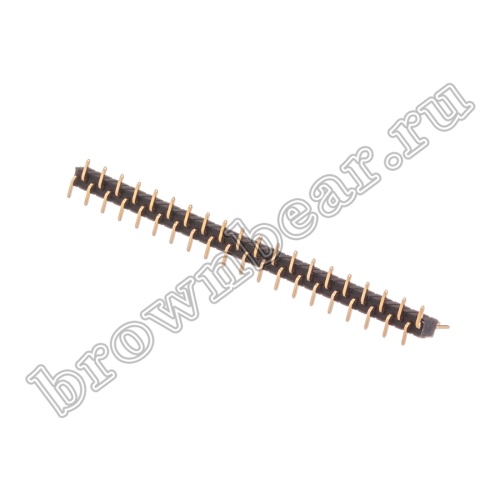

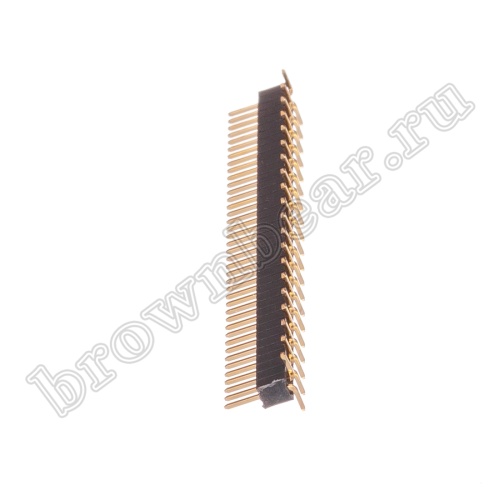

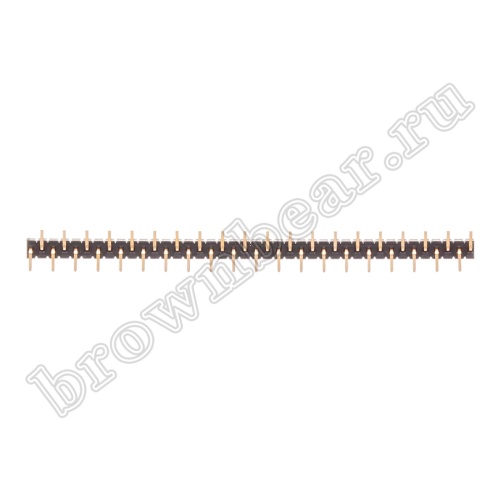

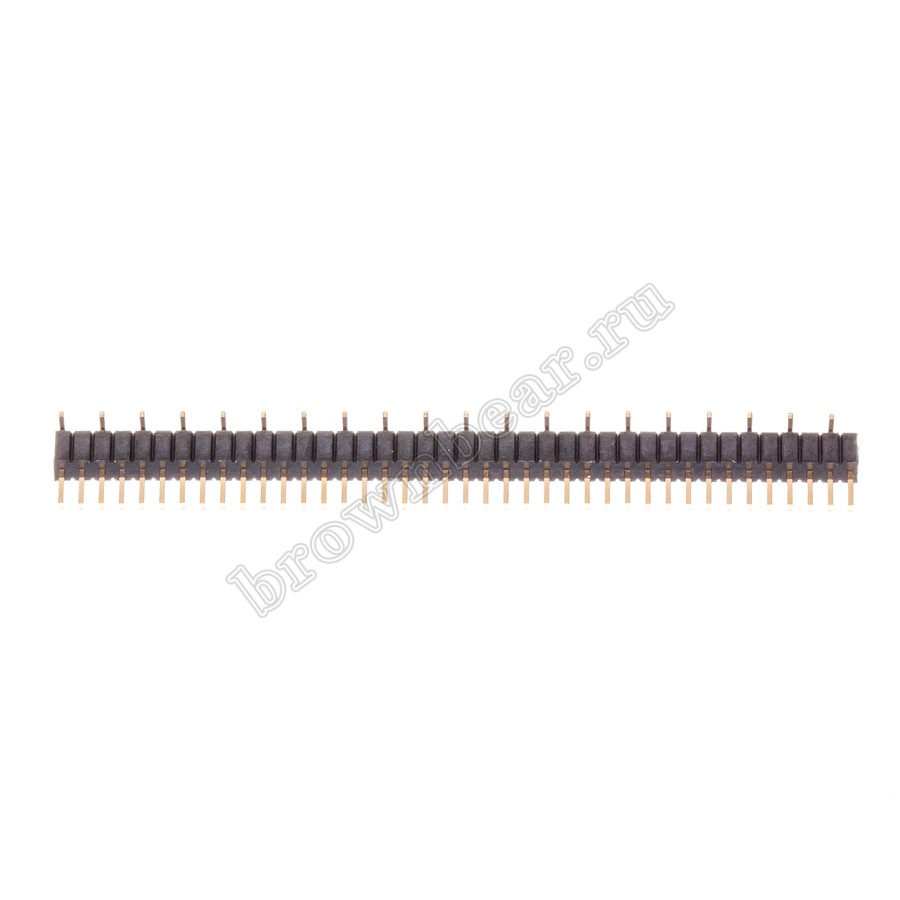

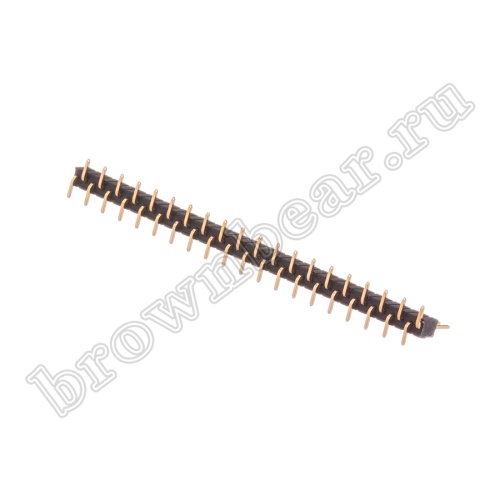

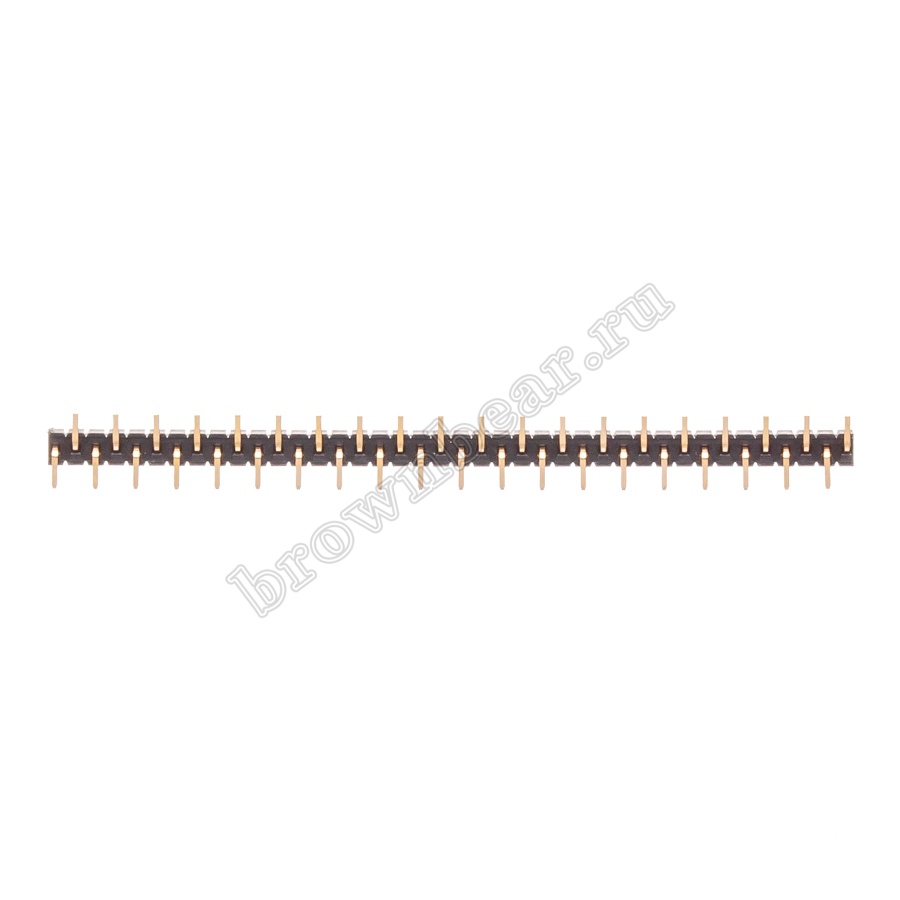

PLL-1.27-40S – разъём штыревой, один ряд 40 контактов, шаг 1,27 мм. Устанавливается вертикально относительно платы, методом поверхностного монтажа. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.

Ответными частями на кабель для разъёмов штыревых PLL являются однорядные гнёзда BLS.

Ответные части на плату – однорядные гнёзда PBS.
