PLLD-1.27-80S Разъем штыревой двухрядный на плату, 2х40, шаг 1.27мм, поверхностный монтаж
Описание товара
Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Для компактных электронных изделий применяют штыри с шагом 1,27 мм.

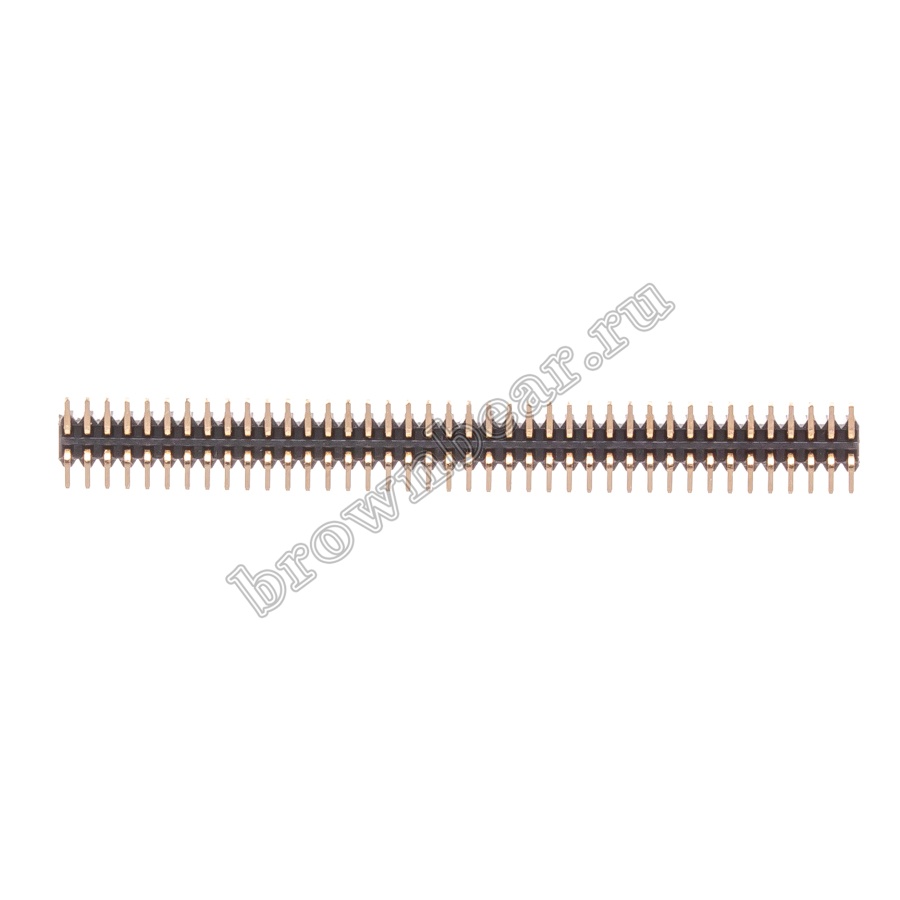

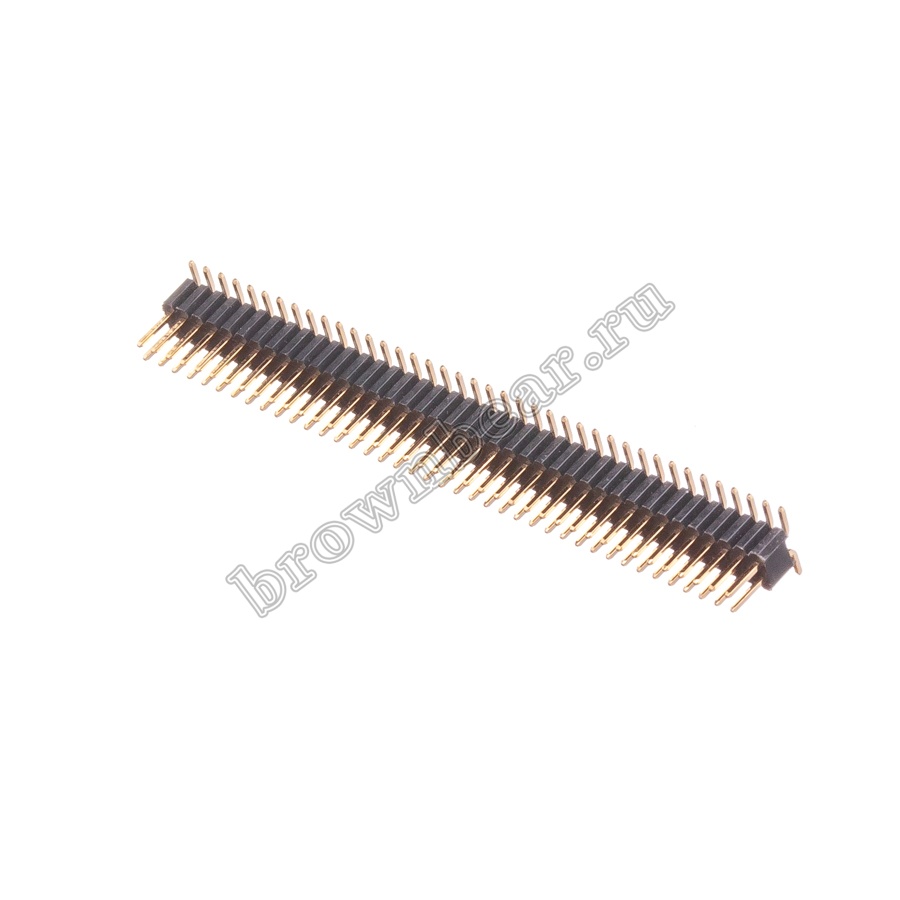

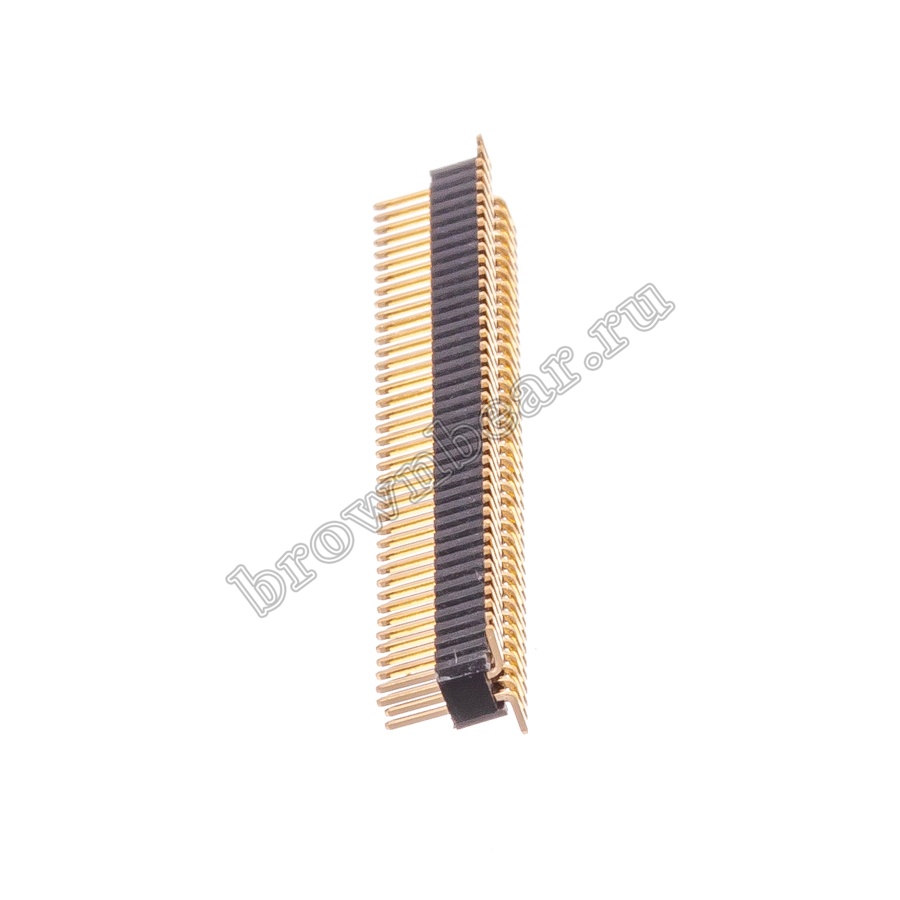

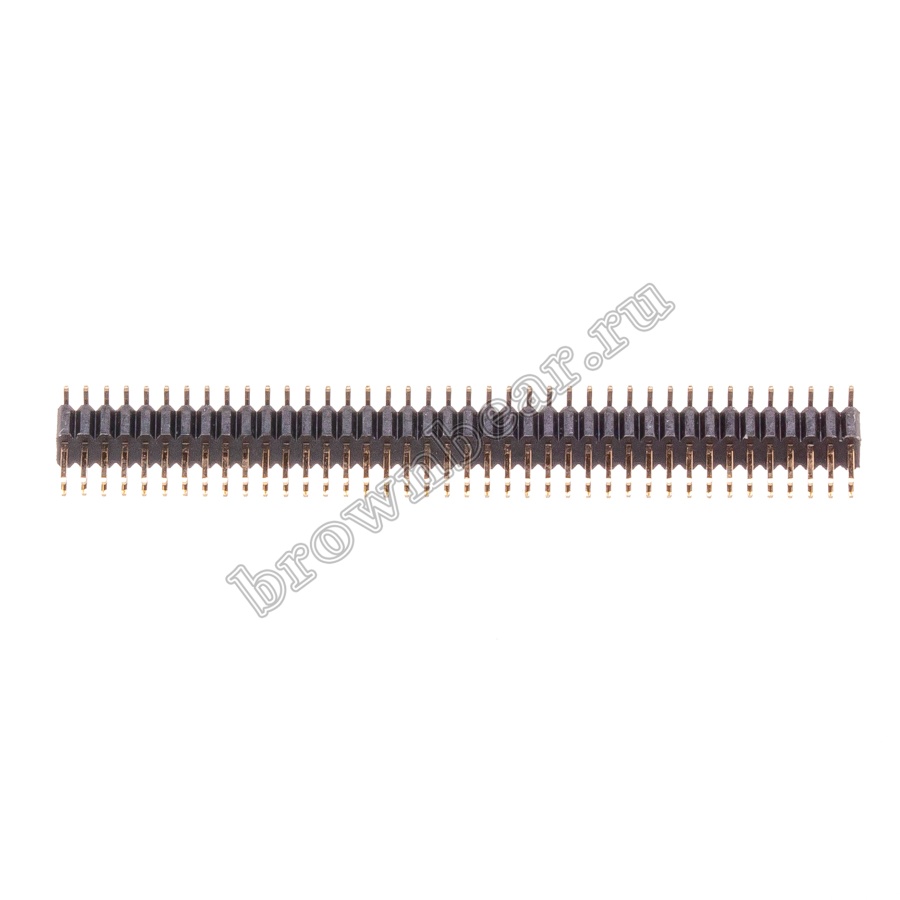

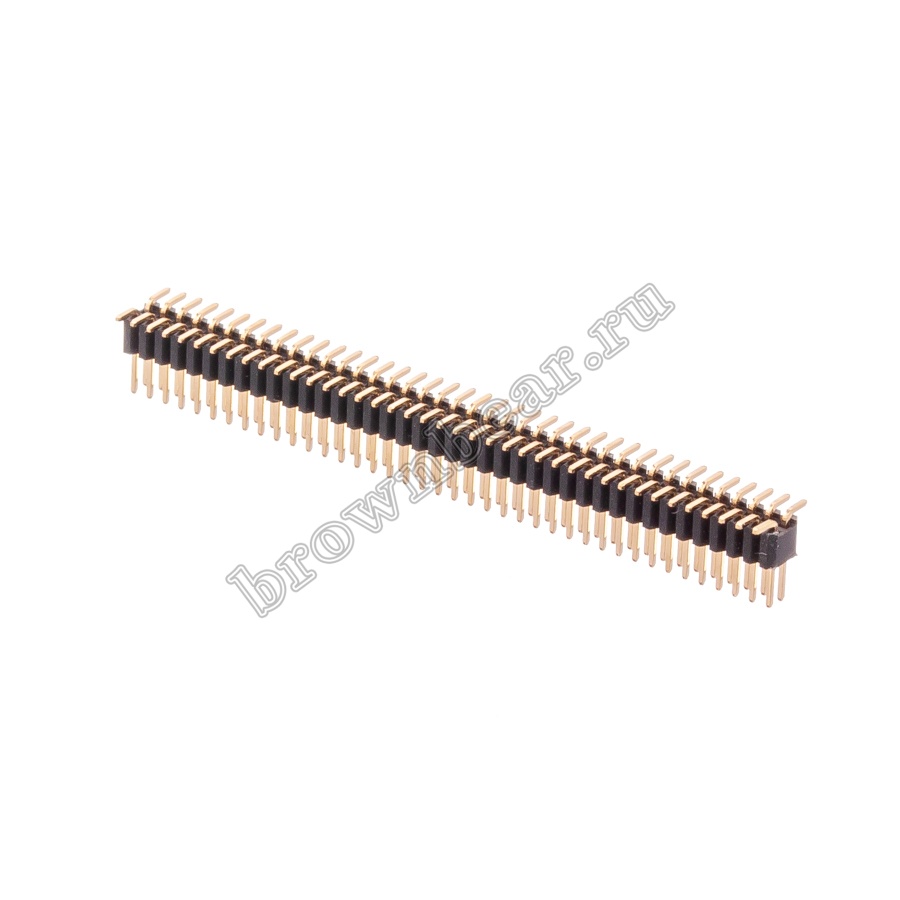

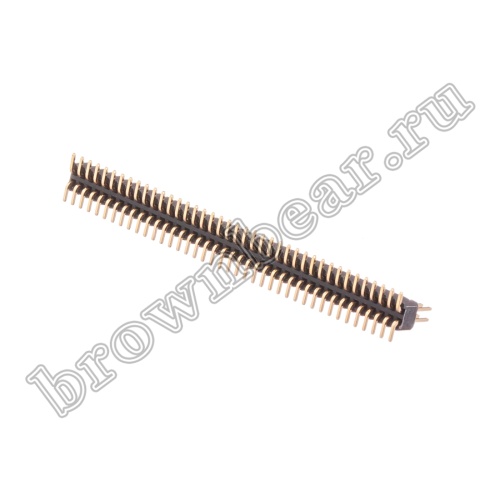

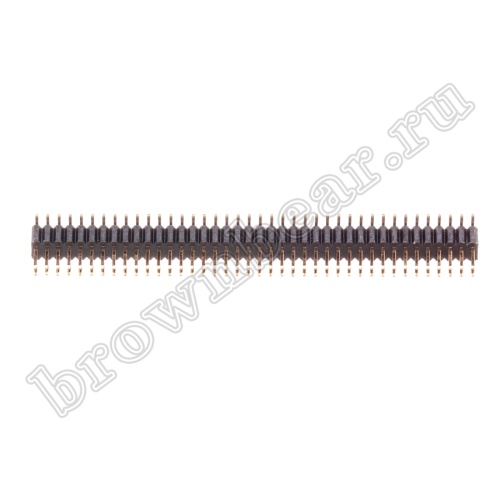

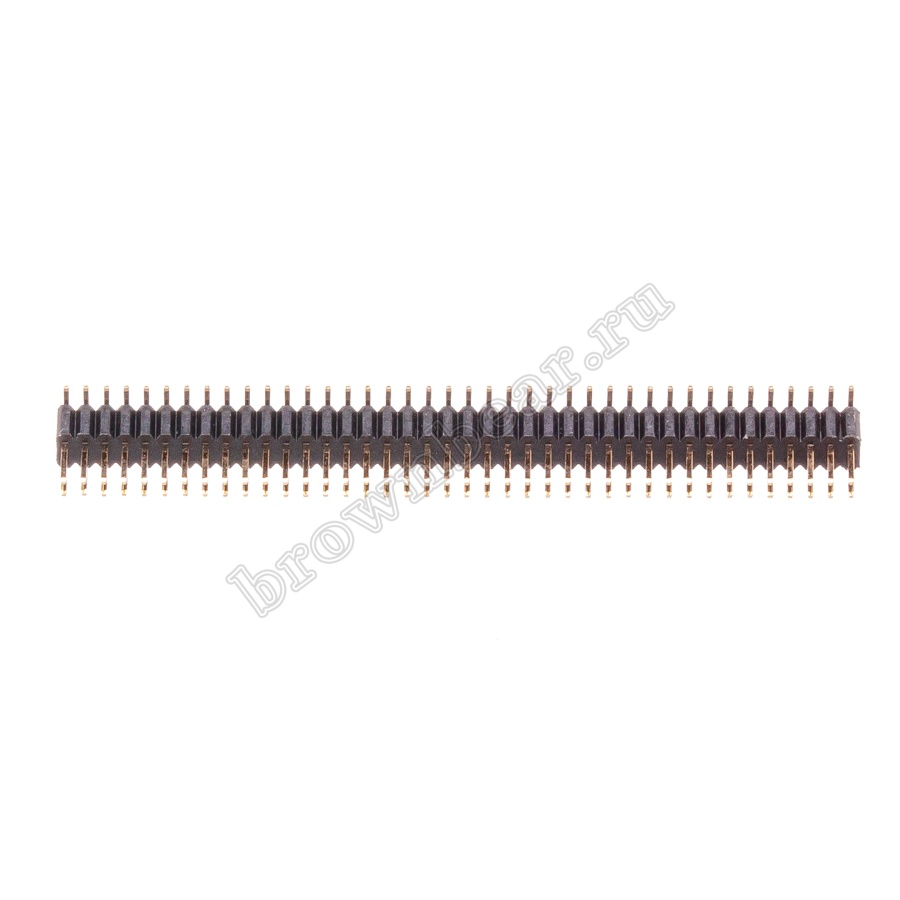

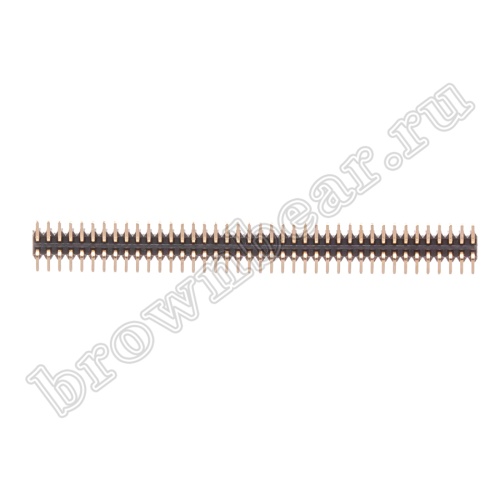

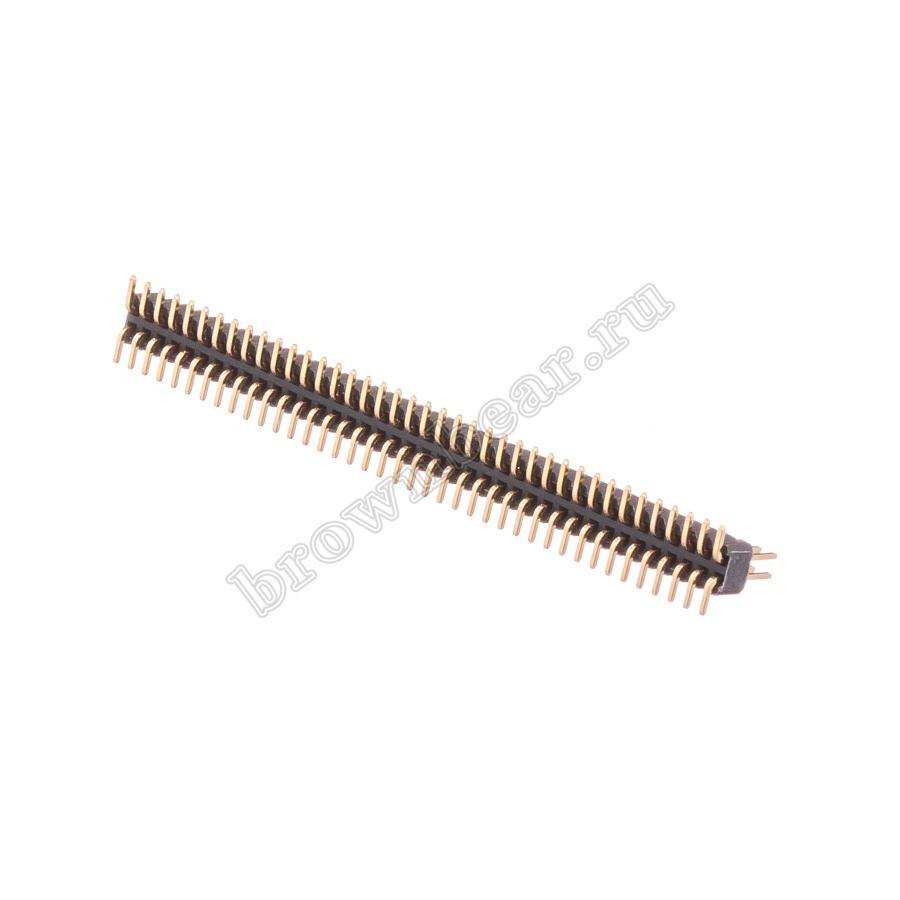

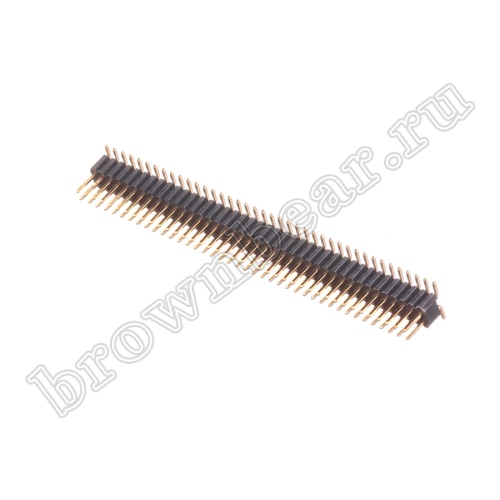

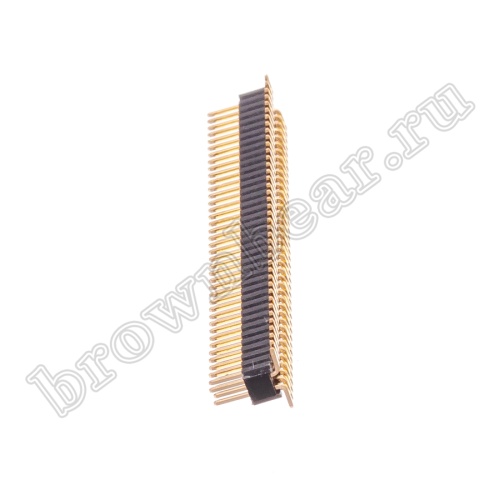

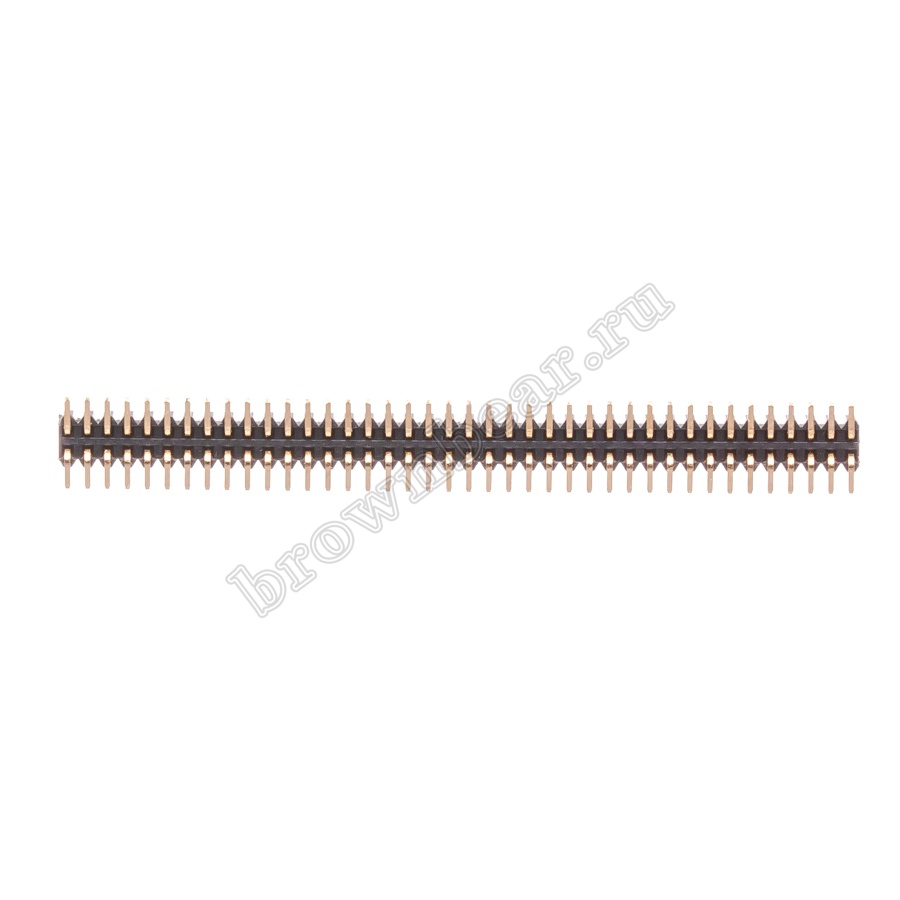

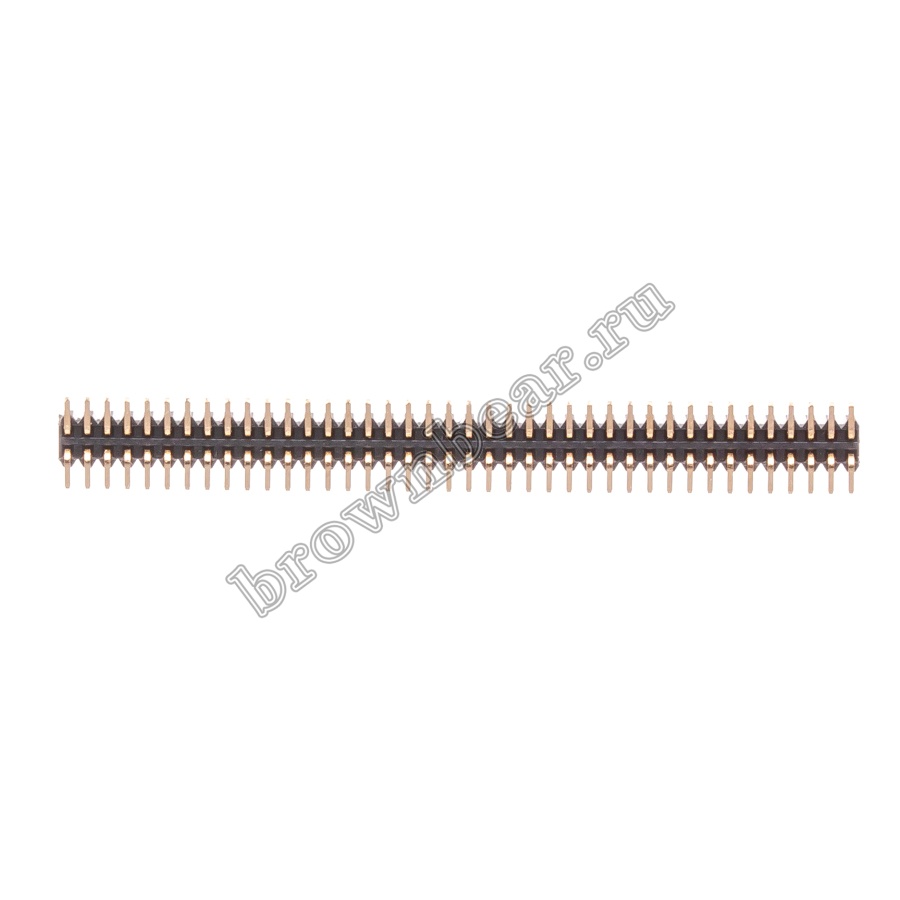

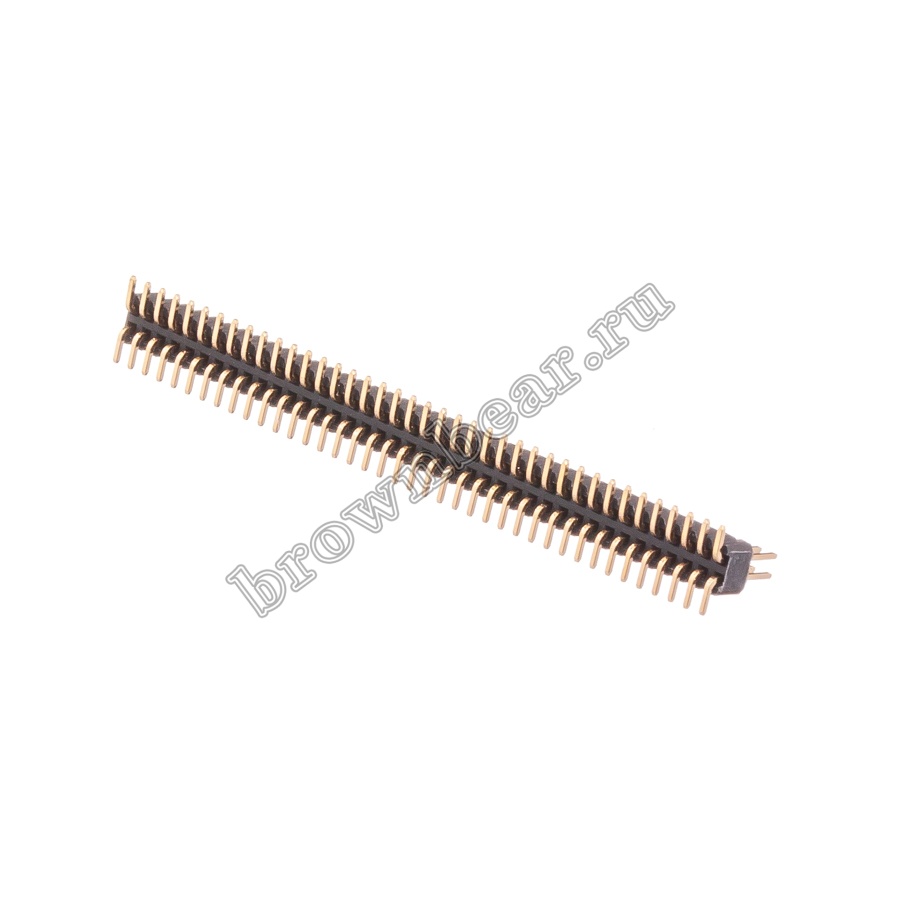

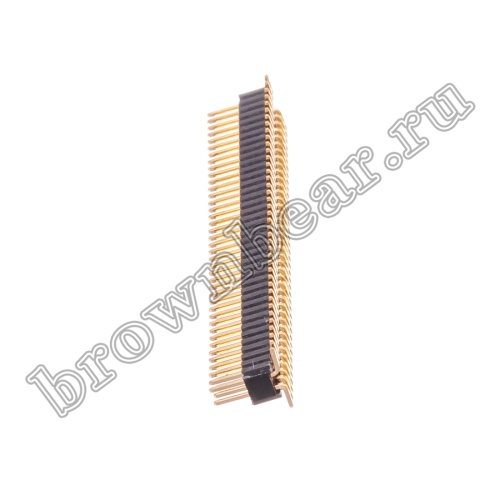

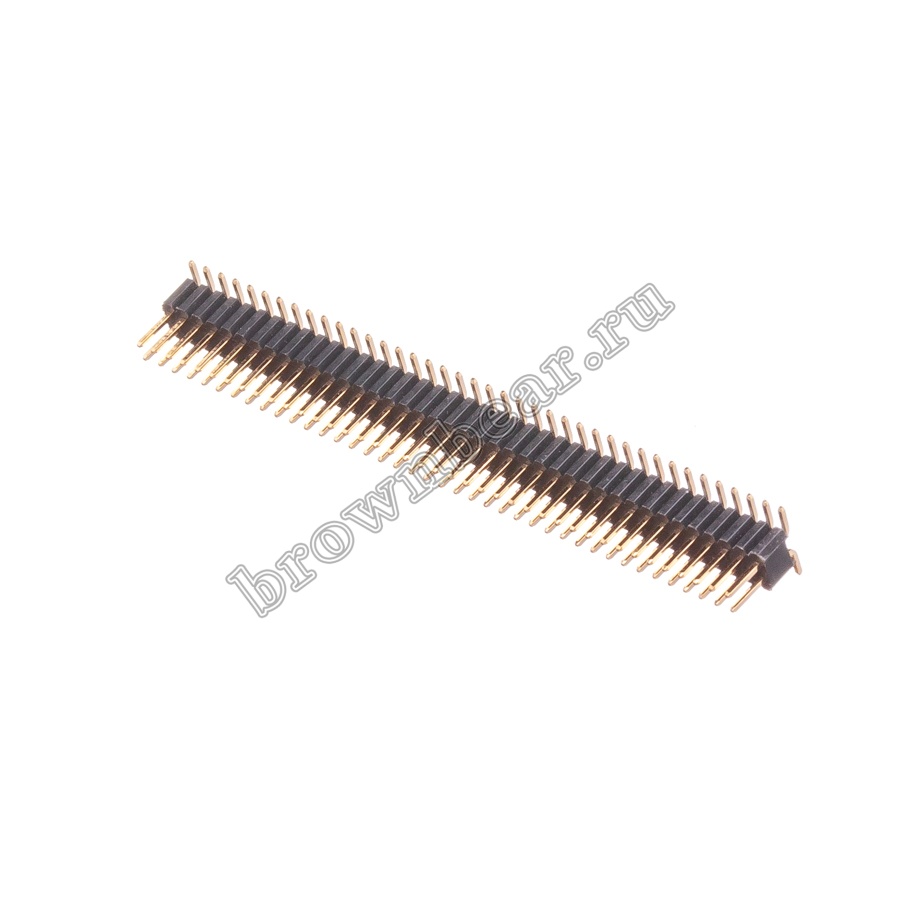

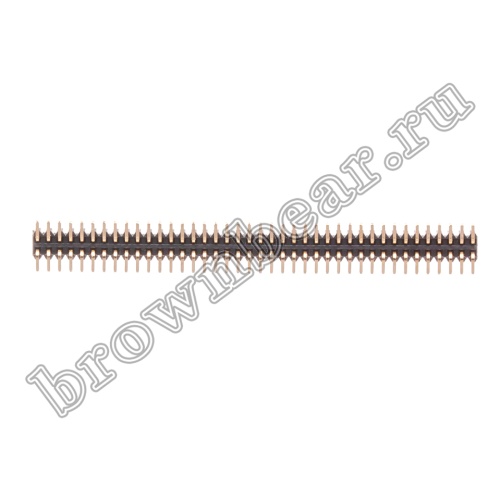

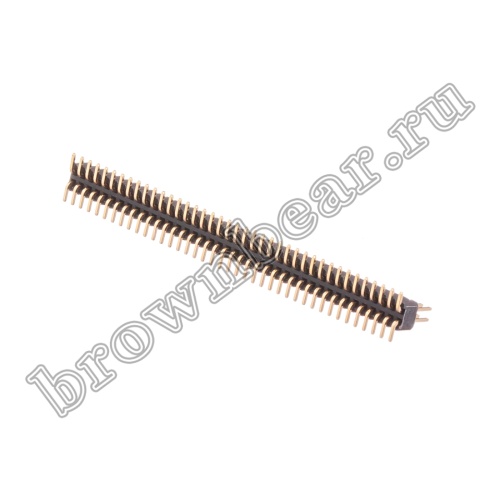

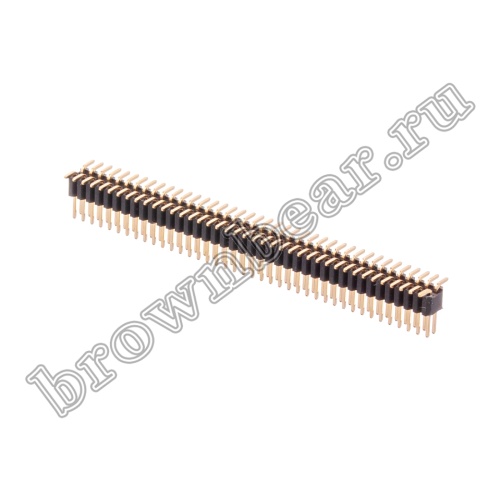

PLLD-1.27-80S – разъём штыревой на плату, 2 ряда по 40 контактов, шаг 1,27 мм. Устанавливается вертикально относительно платы, методом поверхностного монтажа. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.
Ответными частями на кабель для разъёмов штыревых PLD являются двухрядные гнёзда BLD.
Ответные части на плату – двухрядные гнёзда PBD.
Характеристики
| Страна | Тайвань (Китай) |
| Артикул товара | PLLD-1.27-80S |
| Код | 075-080 |
| Разъём | штыревой соединитель |
| Тип контактов | вилка |
| Установка | на плату |
| Количество контактов | 80 |
| Шаг, мм | 1.27 |
| Тип исполнения | прямой / двухрядный |
| Способ монтажа | на плату / поверхностный монтаж |
| Материал контактов | медный сплав, покрытый золотом |
| Материал изолятора | нейлон-6Т, усиленный стекловолокном UL94 V-0 |
| Предельный ток, А | 1.5 |
| Предельное напряжение, В | 250 АС в течение 1 мин. |
| Сопротивление изолятора (не менее МОм) | 500 |
| Сопротивление контакта (не более Ом) | 0.02 |
| Допустимые температуры | от -40 до 105 °C |
| Количество рядов | 2 |
| Количество контактов в ряду | 40 |
| Вес, кг | 0.001463 |
| Артикулы изделия | PLLD12780S PLLD1.2780S |

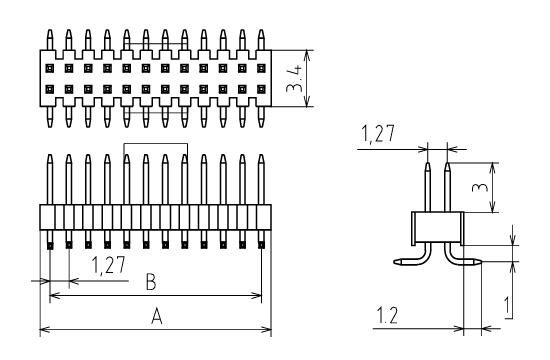

Схема изделия
A = N * 1.27
B = (N - 1) * 1.27
N - количество контактов в ряду
