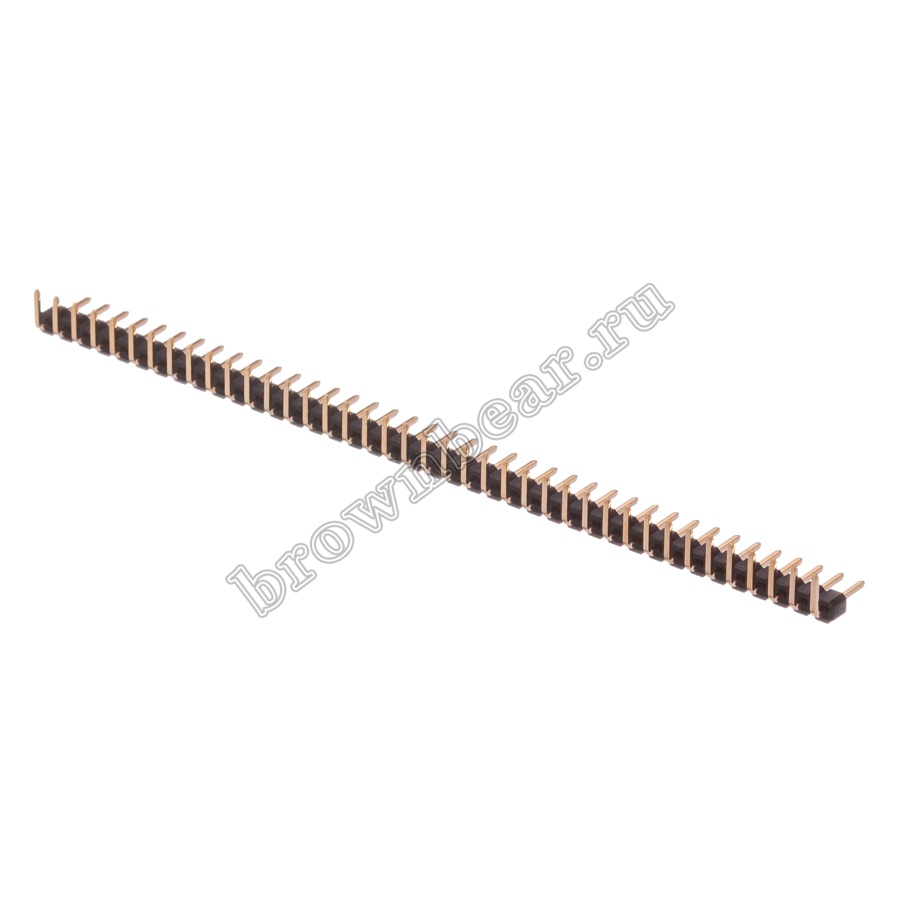

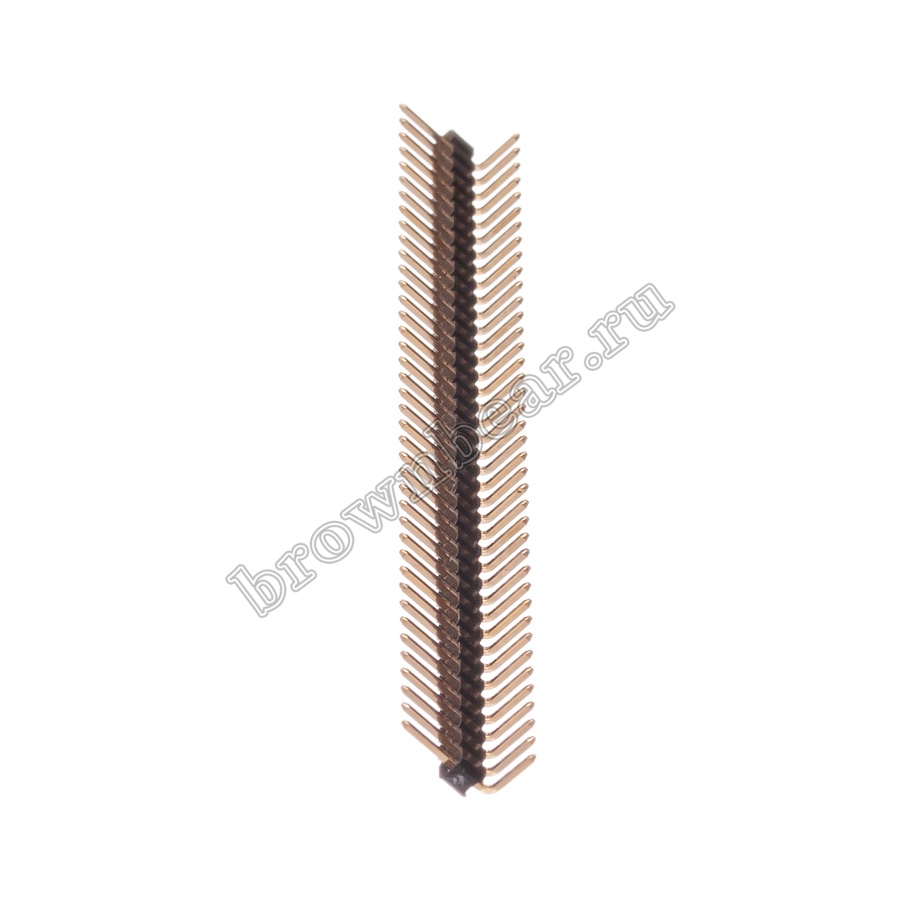

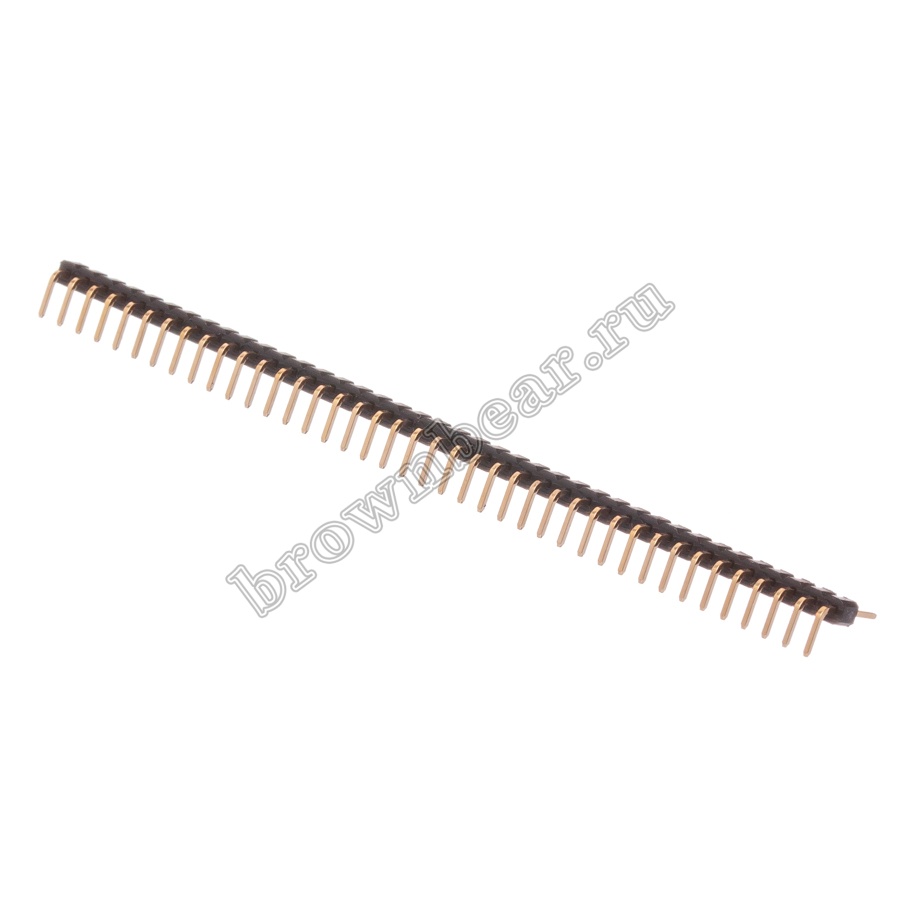

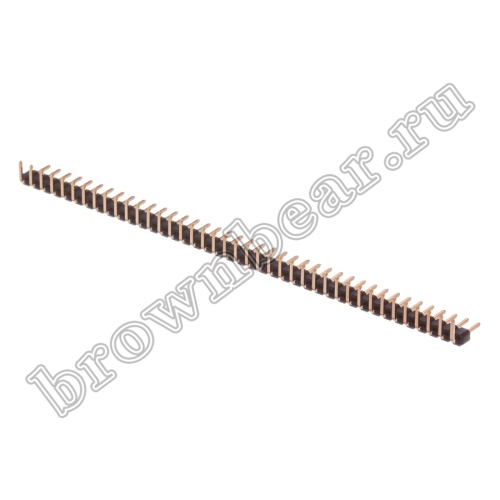

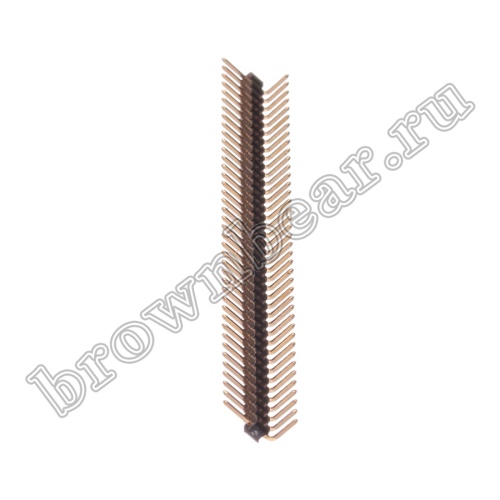

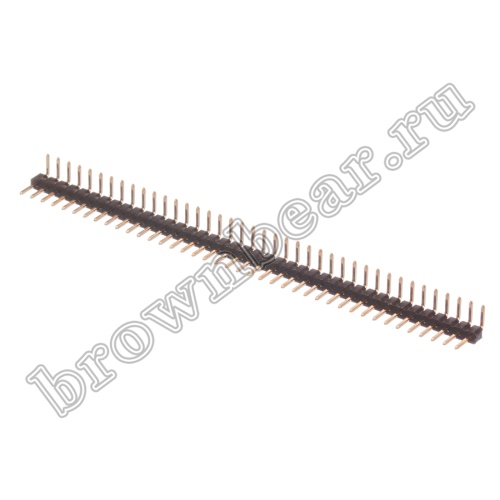

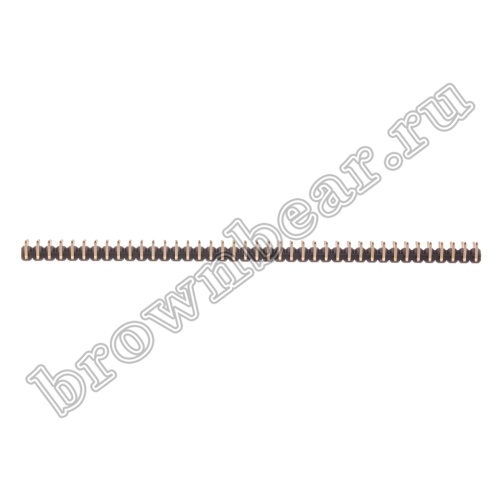

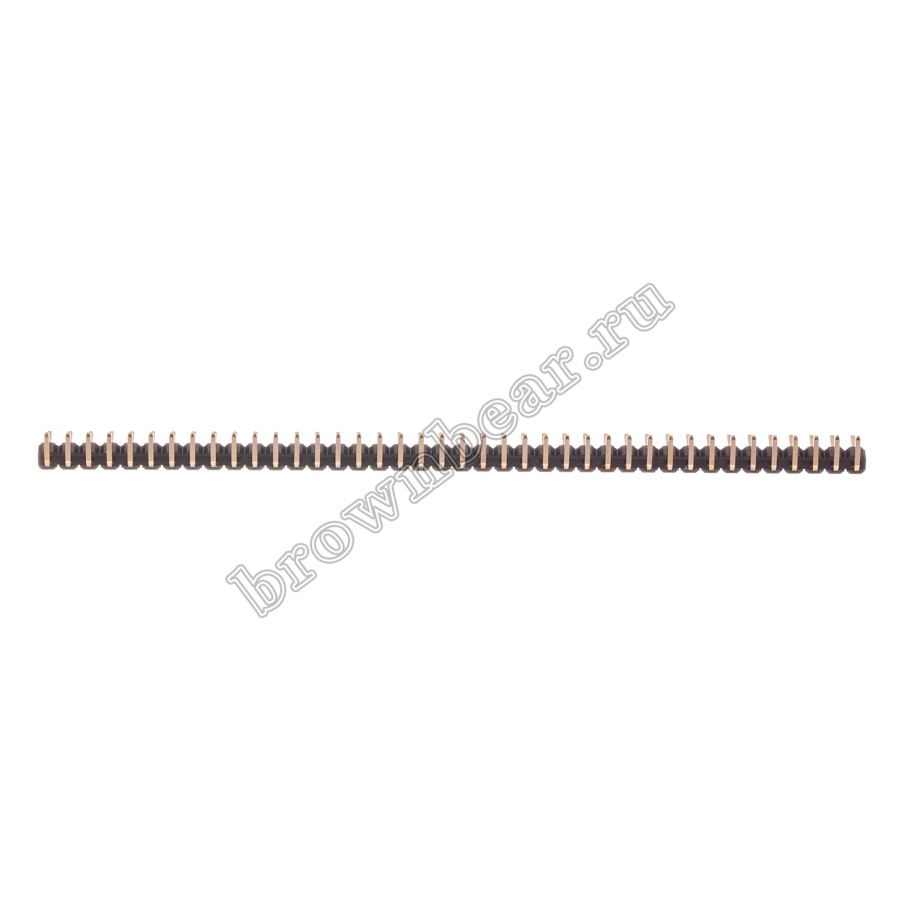

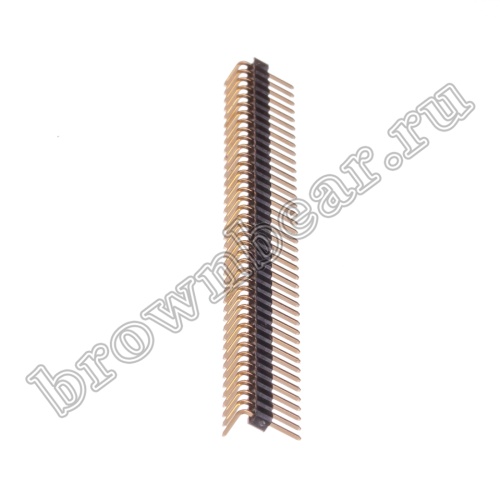

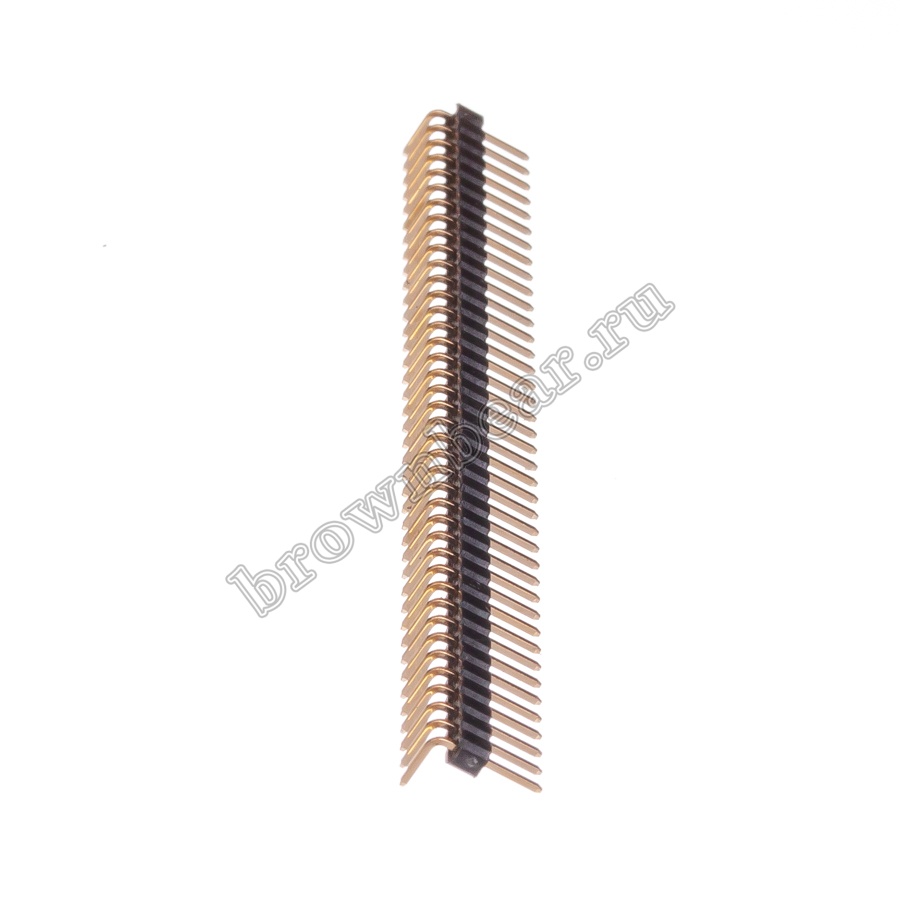

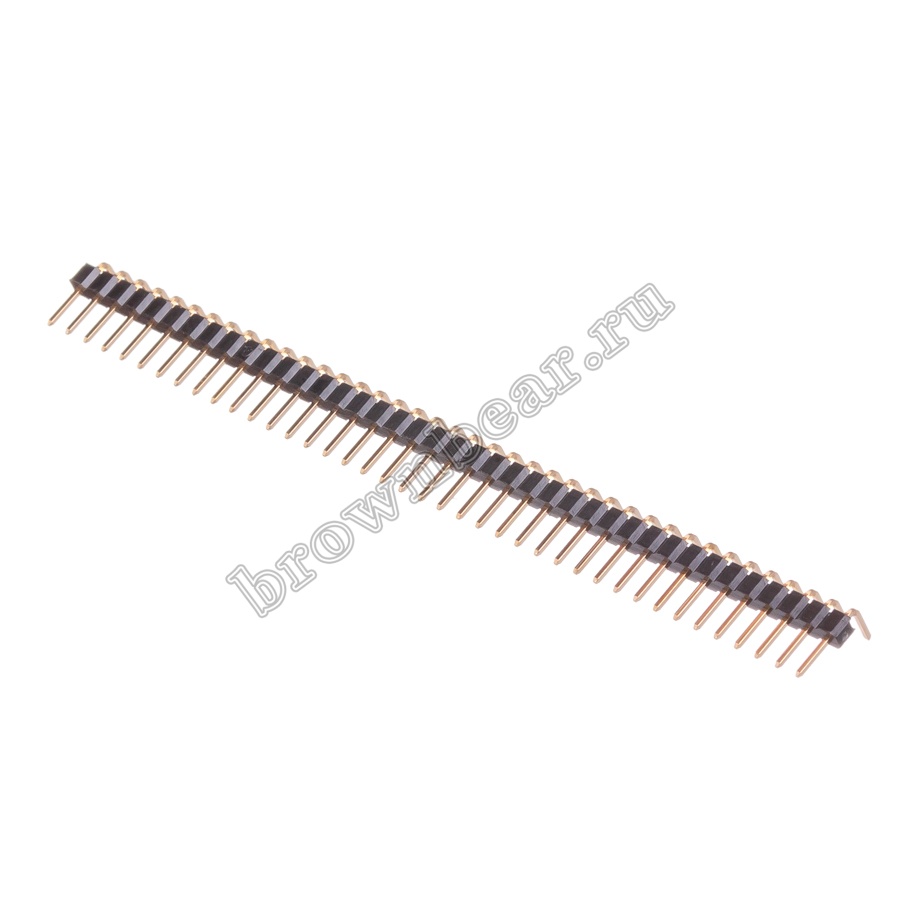

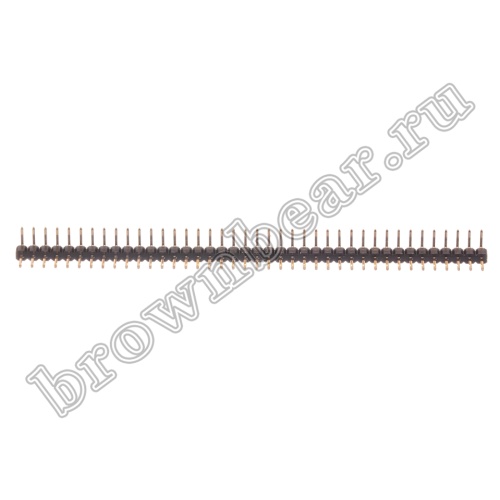

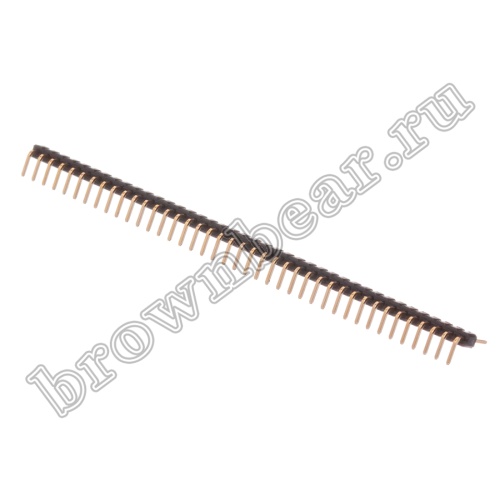

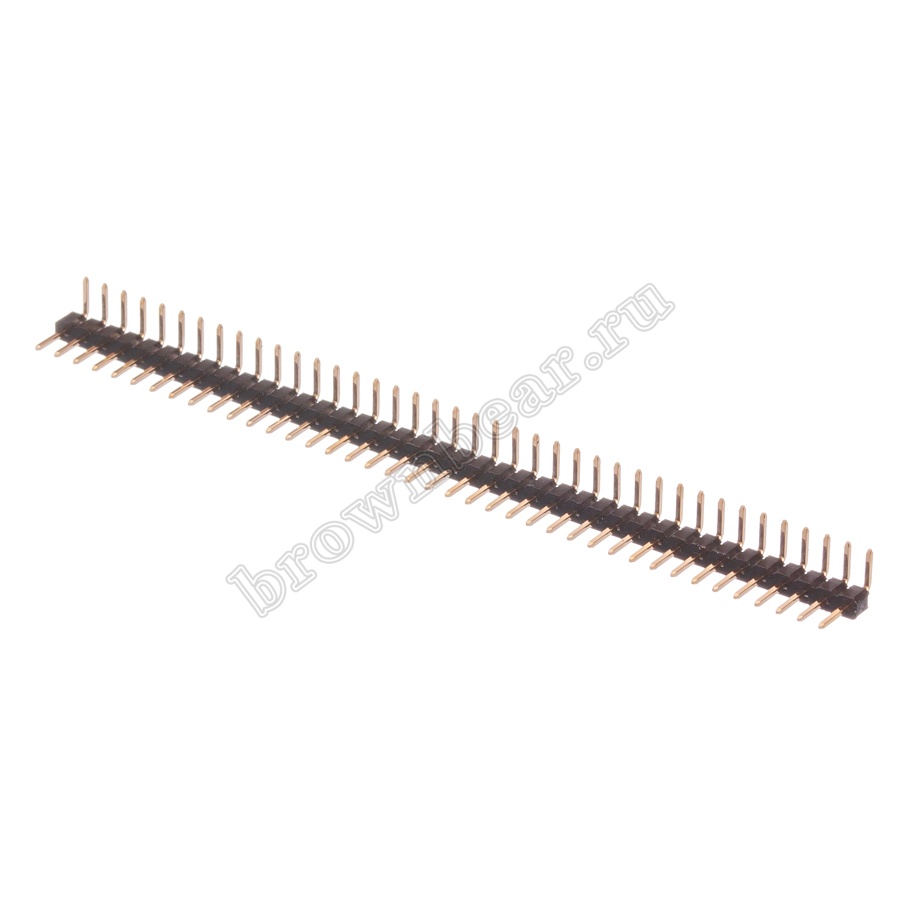

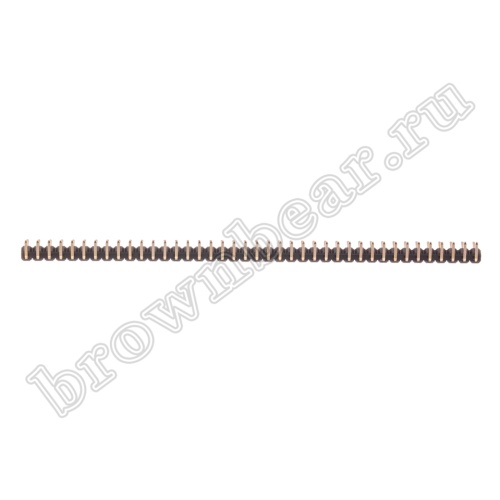

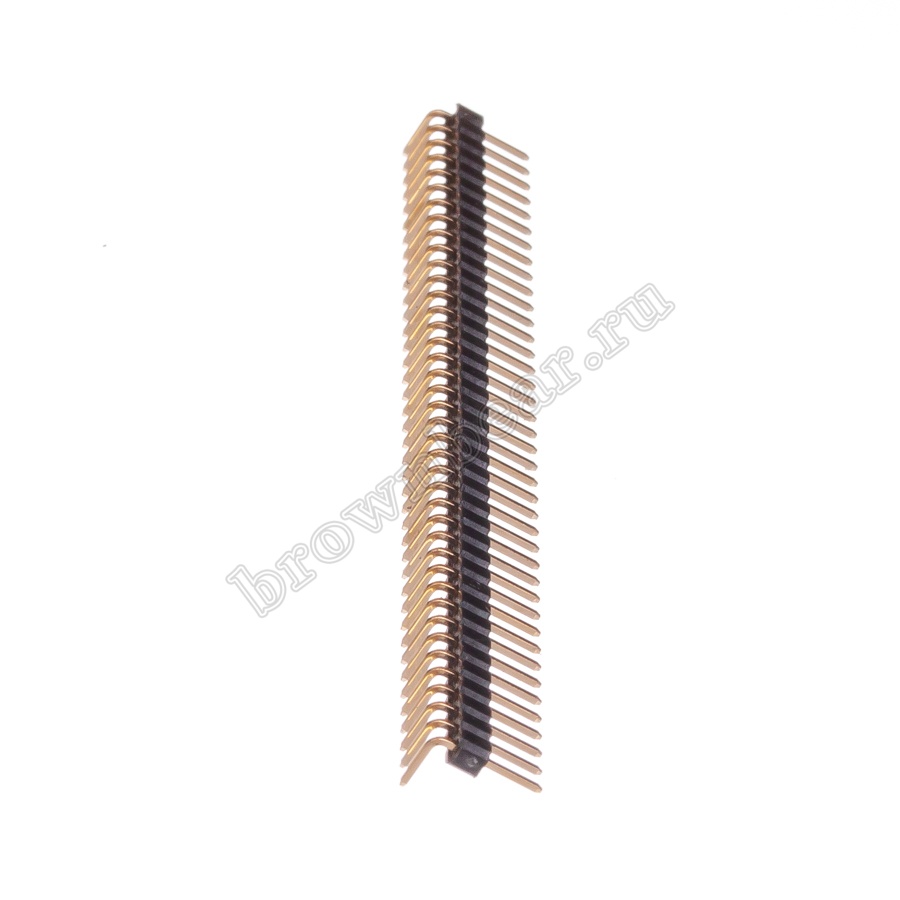

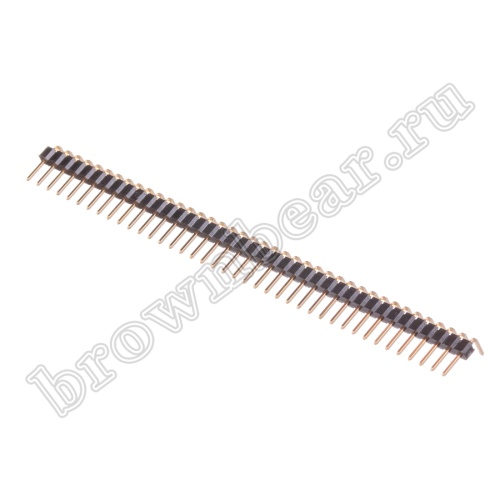

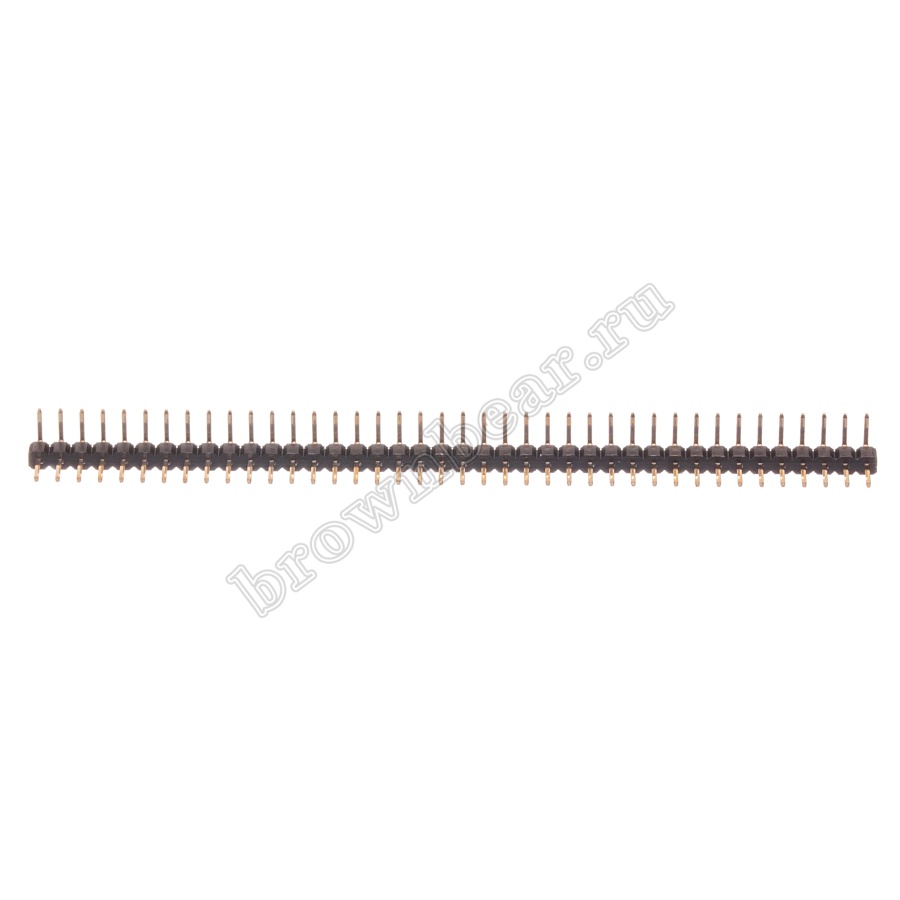

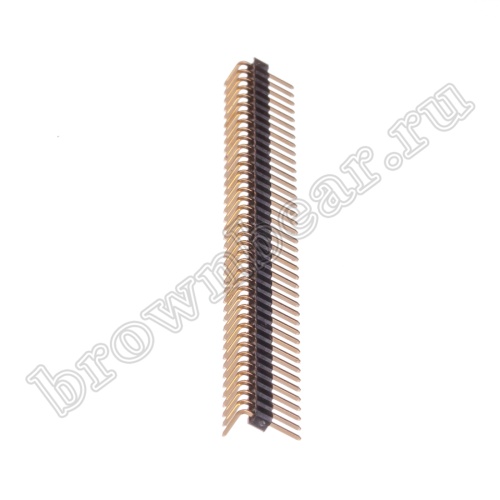

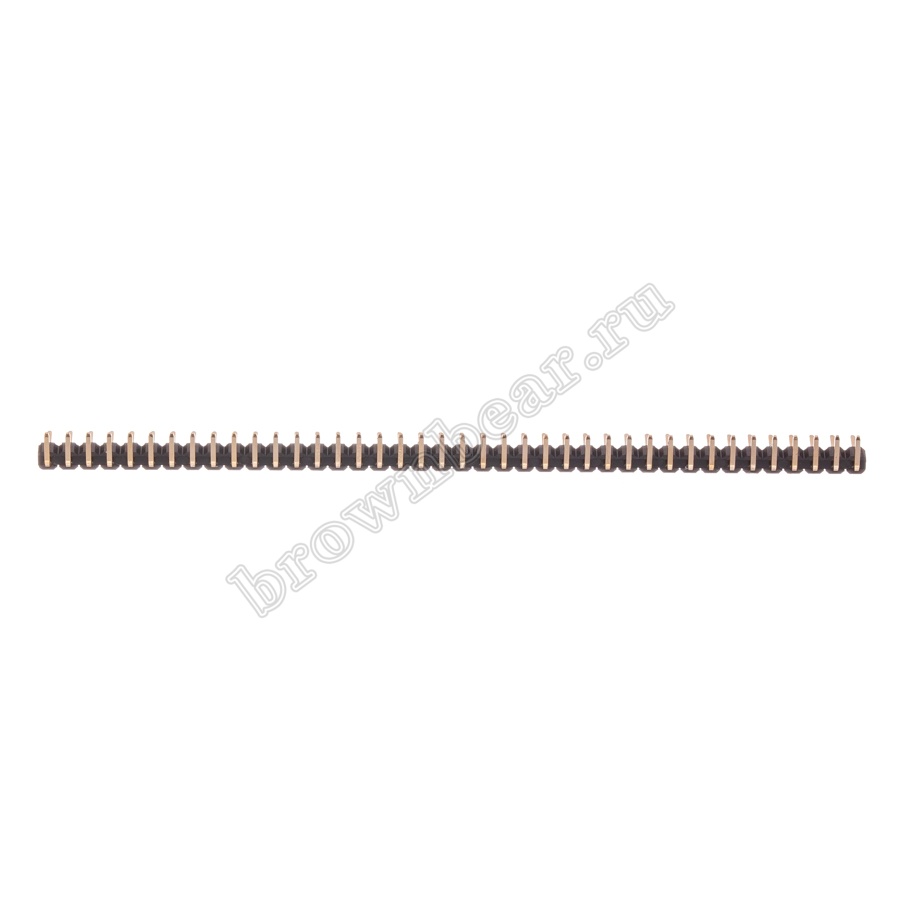

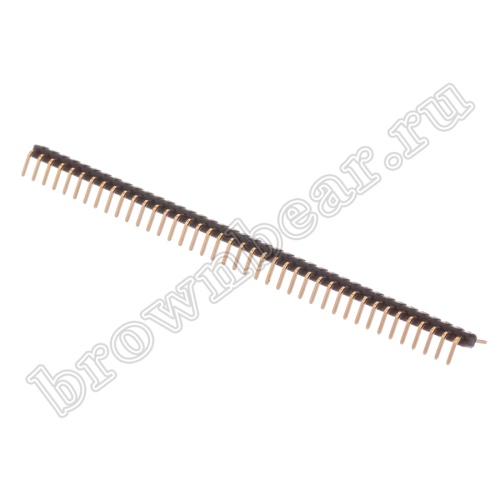

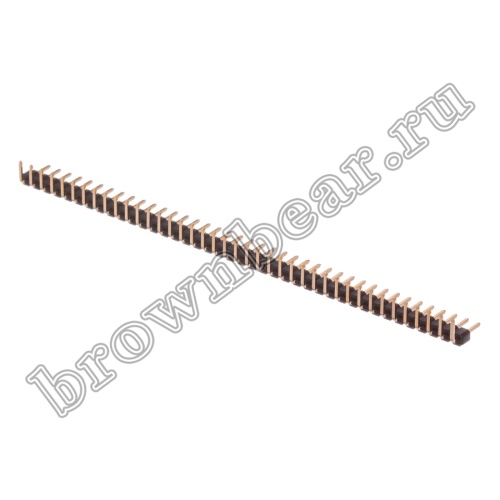

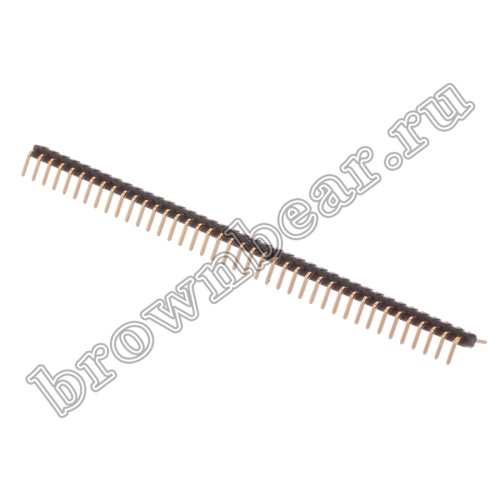

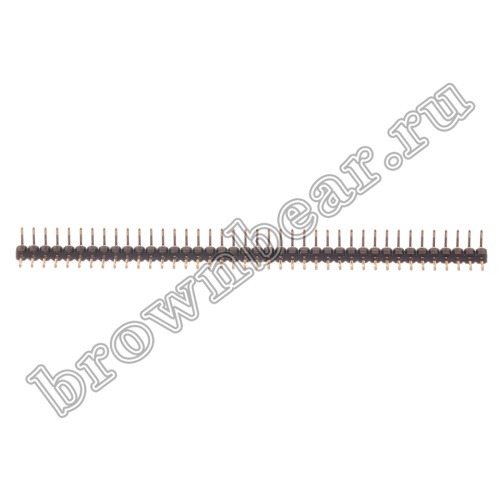

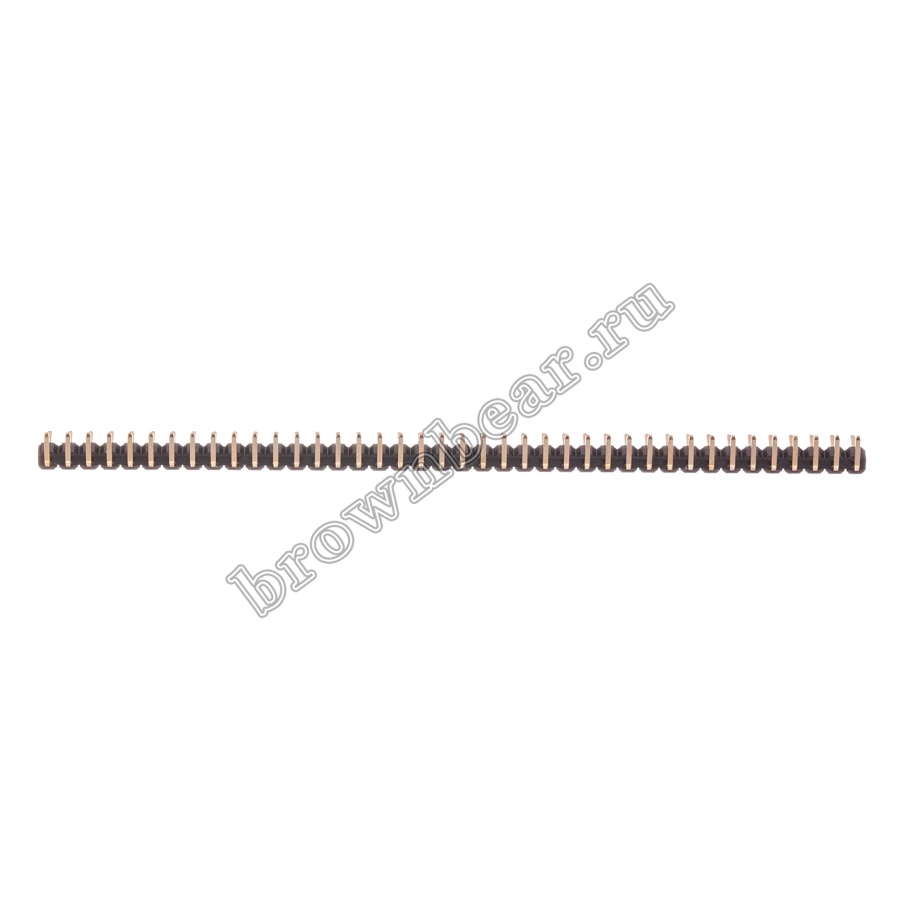

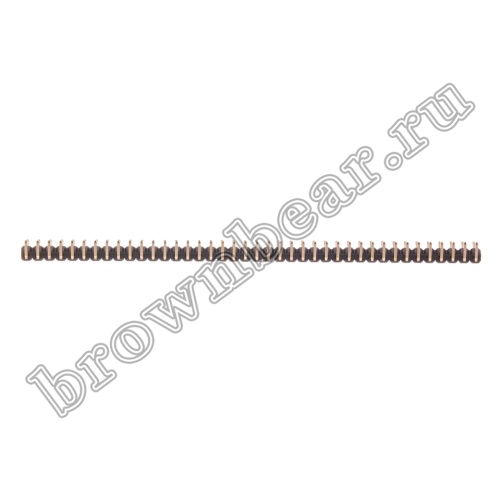

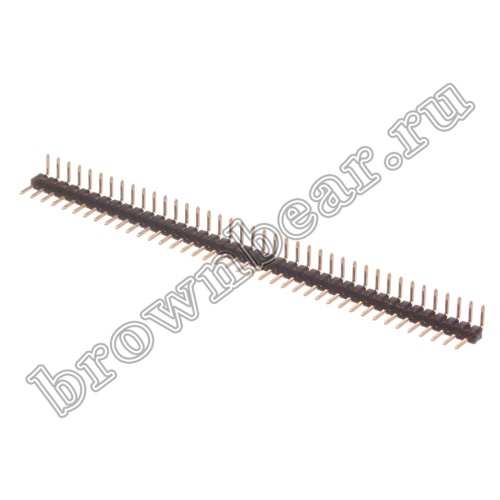

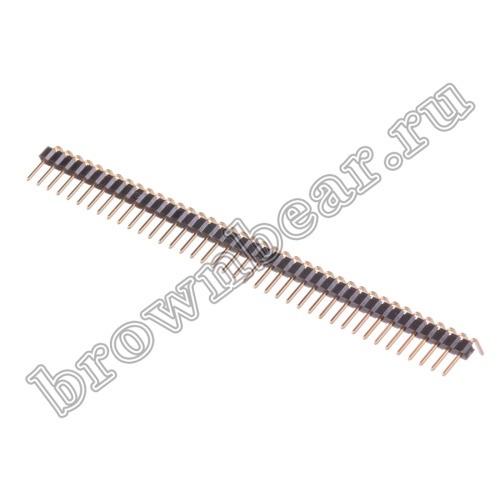

PLS2-40R Разъем штыревой однорядный на плату, 1х40, шаг 2.00мм, угловой
Описание товара
Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Для компактных электронных изделий применяют штыри с шагом 2 мм.
PLS2-40R – разъём штыревой, один ряд 40 контактов, шаг 2 мм. Устанавливается горизонтально относительно платы. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.
Ответными частями на кабель для разъёмов штыревых PLS являются однорядные гнёзда BLS.
Ответные части на плату – однорядные гнёзда PBS.
Характеристики
| Страна | Тайвань (Китай) |
| Артикул товара | PLS2-40R |
| Код | 075-072 |
| Разъём | штыревой соединитель |
| Тип контактов | вилка |
| Установка | на плату |
| Количество контактов | 40 |
| Шаг, мм | 2 |
| Тип исполнения | однорядный |
| Способ монтажа | пайка |
| Материал контактов | медный сплав, покрытый золотом |
| Материал изолятора | нейлон-6Т, усиленный стекловолокном UL94 V-0 |
| Предельный ток, А | 2 |
| Предельное напряжение, В | 500 в течение 1 мин. |
| Сопротивление изолятора (не менее МОм) | 1000 |
| Сопротивление контакта (не более Ом) | 0.02 |
| Допустимые температуры | от -40 до 105 °C |
| Вес, кг | 0.001265 |

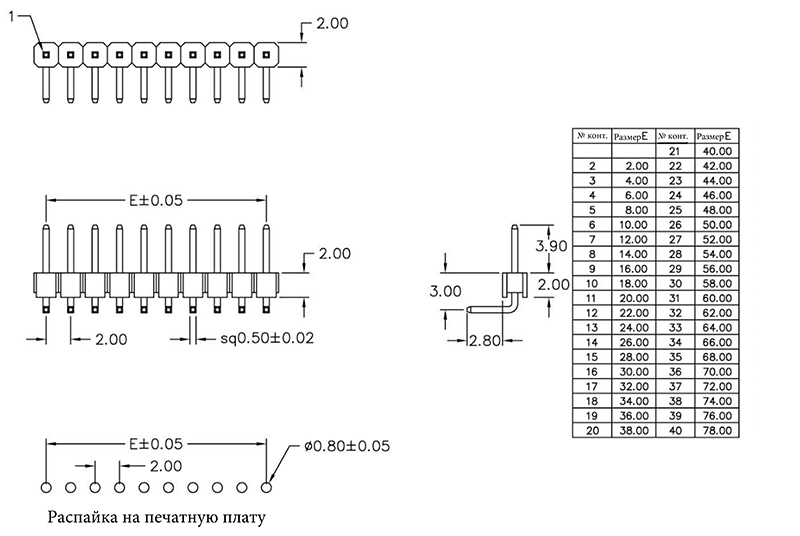

Схема изделия
B = (N - 1) * 2
N - количество контактов в ряду
