Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PBS-6R
Код
085-050
Количество контактов
6
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом выборочно
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

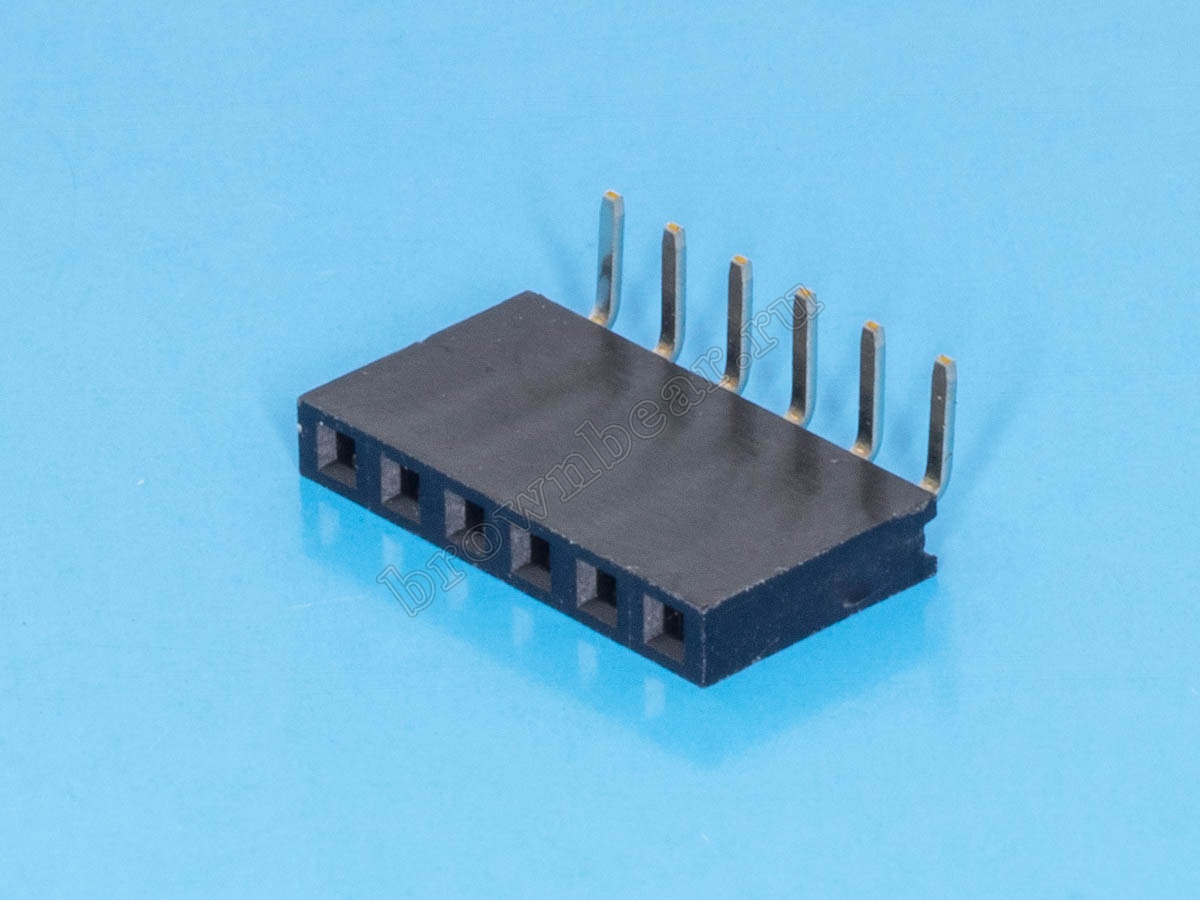

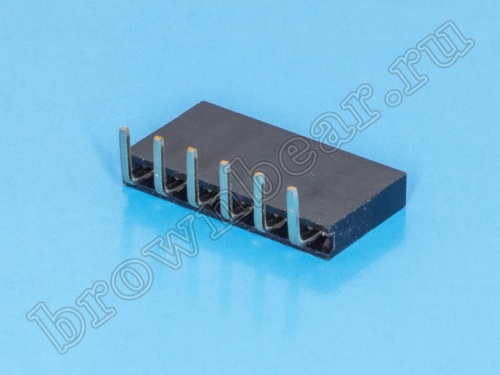

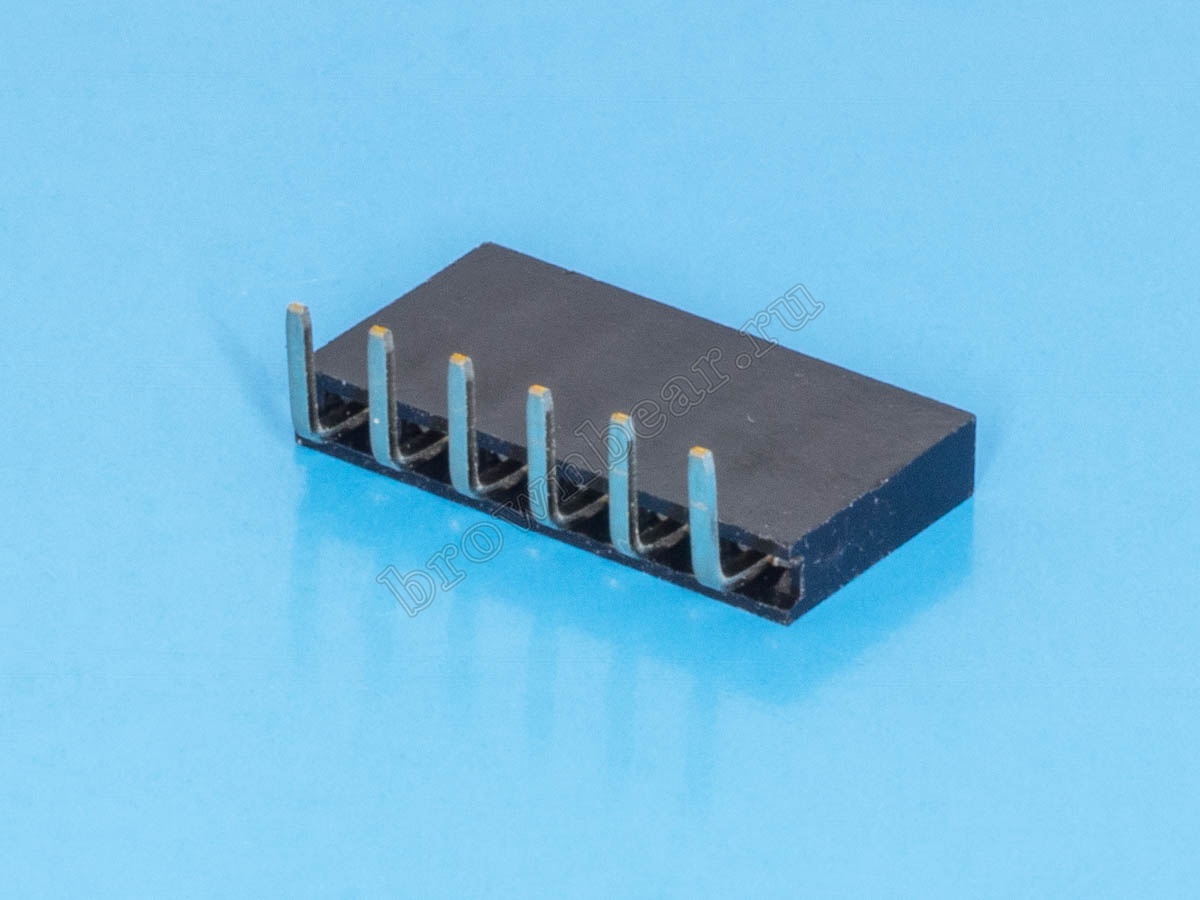

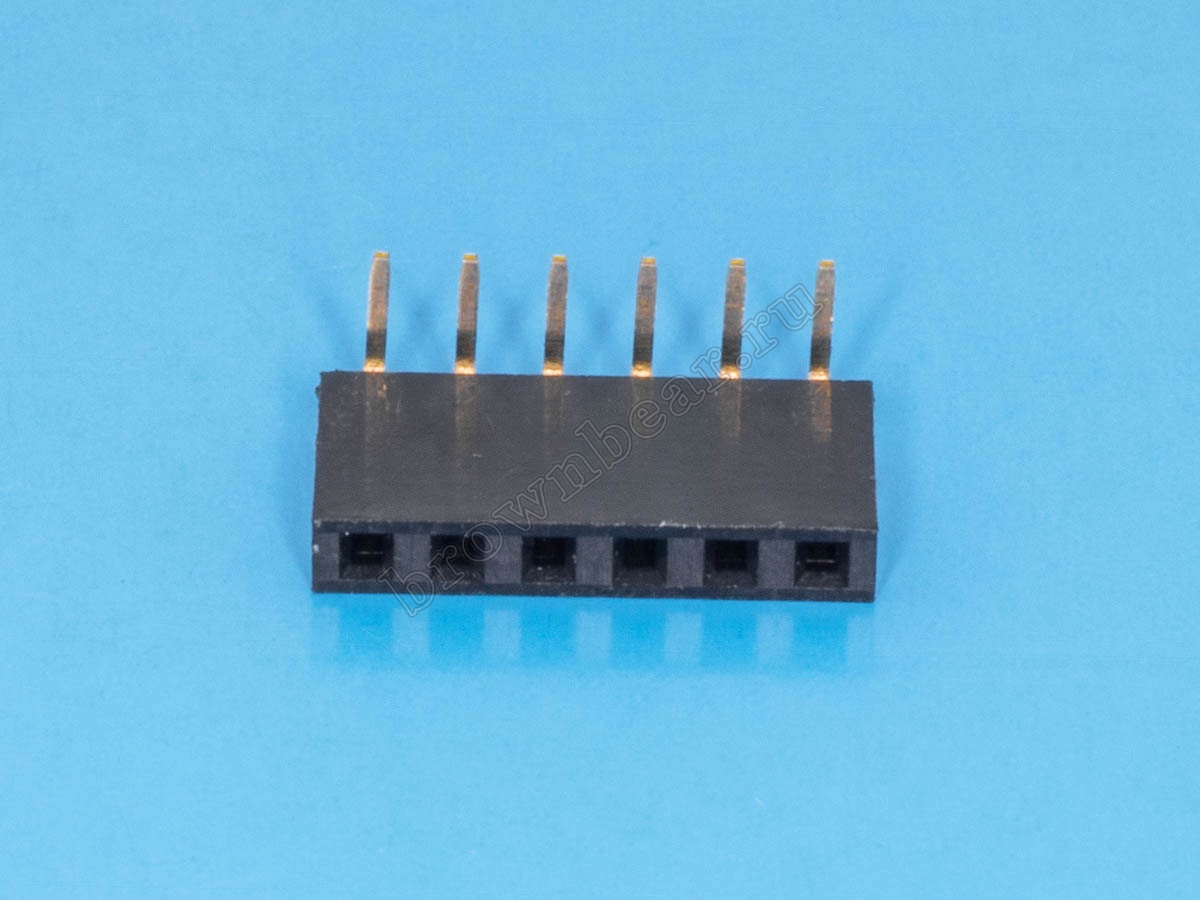

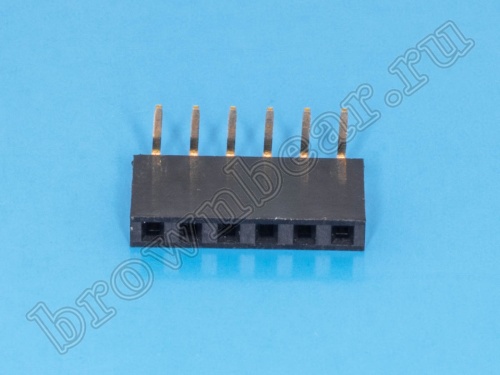

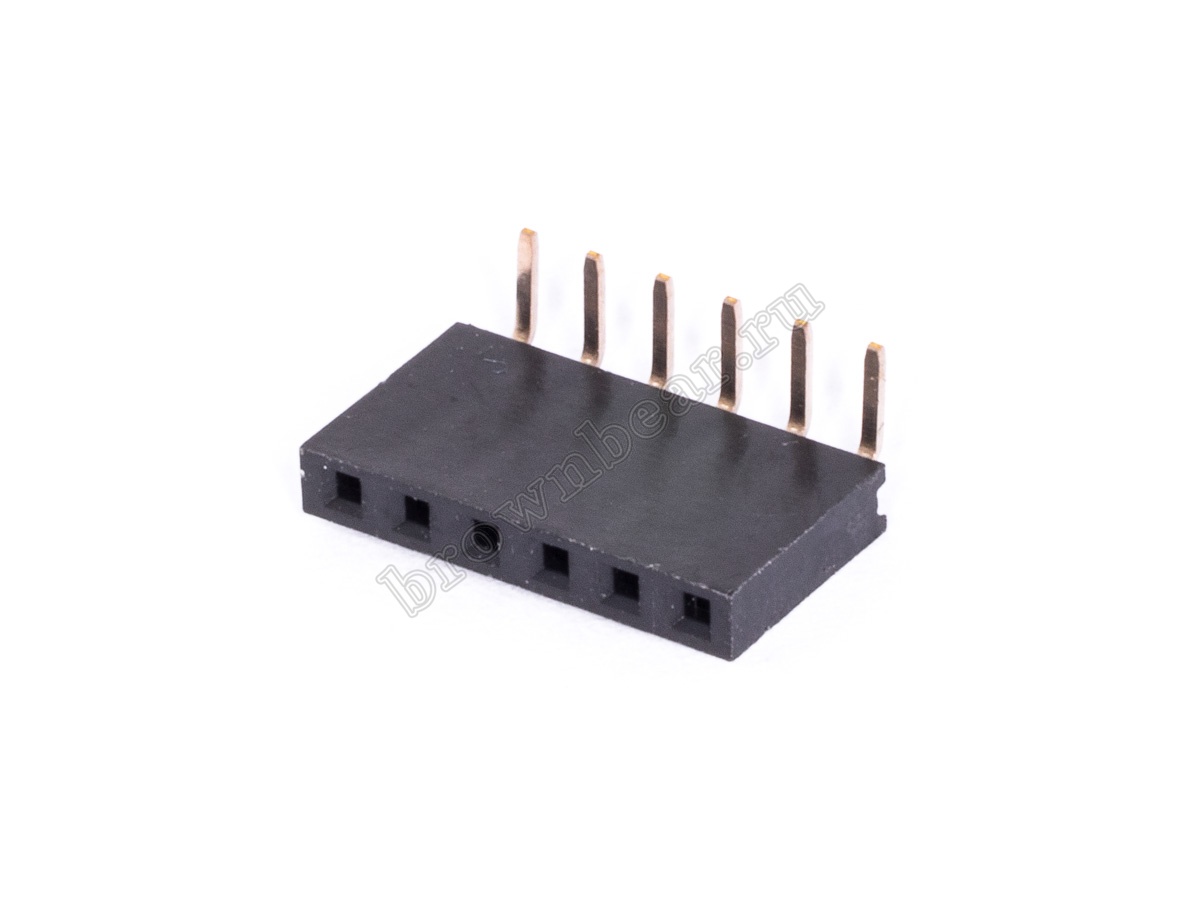

Разъём PBS 6 контактов с шагом 2.54 мм, горизонтальная установка на плату.

Описание товара

Разъёмы PBS (PBD) на плату - гнёзда, ответные части к штыревым соединителям PLS (PLD) соответствующего шага, вместе образуют соединение типа плата-плата.

Разъёмы PBS (PBD) устанавливаются вертикально или горизонтально относительно плоскости платы, монтируется методом сквозного или поверхностного монтажа.

Наиболее популярные разъёмы PBS (PBD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2 мм и 1.27мм.

Характеристики

Страна Тайвань (Китай)
Артикул товара PBS-6R
Код 085-050
Разъём штыревой соединитель
Тип контактов розетка
Установка на плату
Количество контактов 6
Шаг, мм 2.54
Тип исполнения однорядный
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом выборочно
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 500 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -25 до 80 °C
Вес, кг 0.000638

Схема изделия

A = 2.54 * N + 0,5 ± 0.3
B = 2.54 * (N - 1) ± 0.25
N = количество контактов

Файлы

k82t2wpn40pxbkdc4ba0prfvxej0k7y8.png Схема изделия, 10.74 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
18 руб от 1 шт
16 руб от 100 шт
14 руб от 1000 шт
Доступно: 3 252 шт
