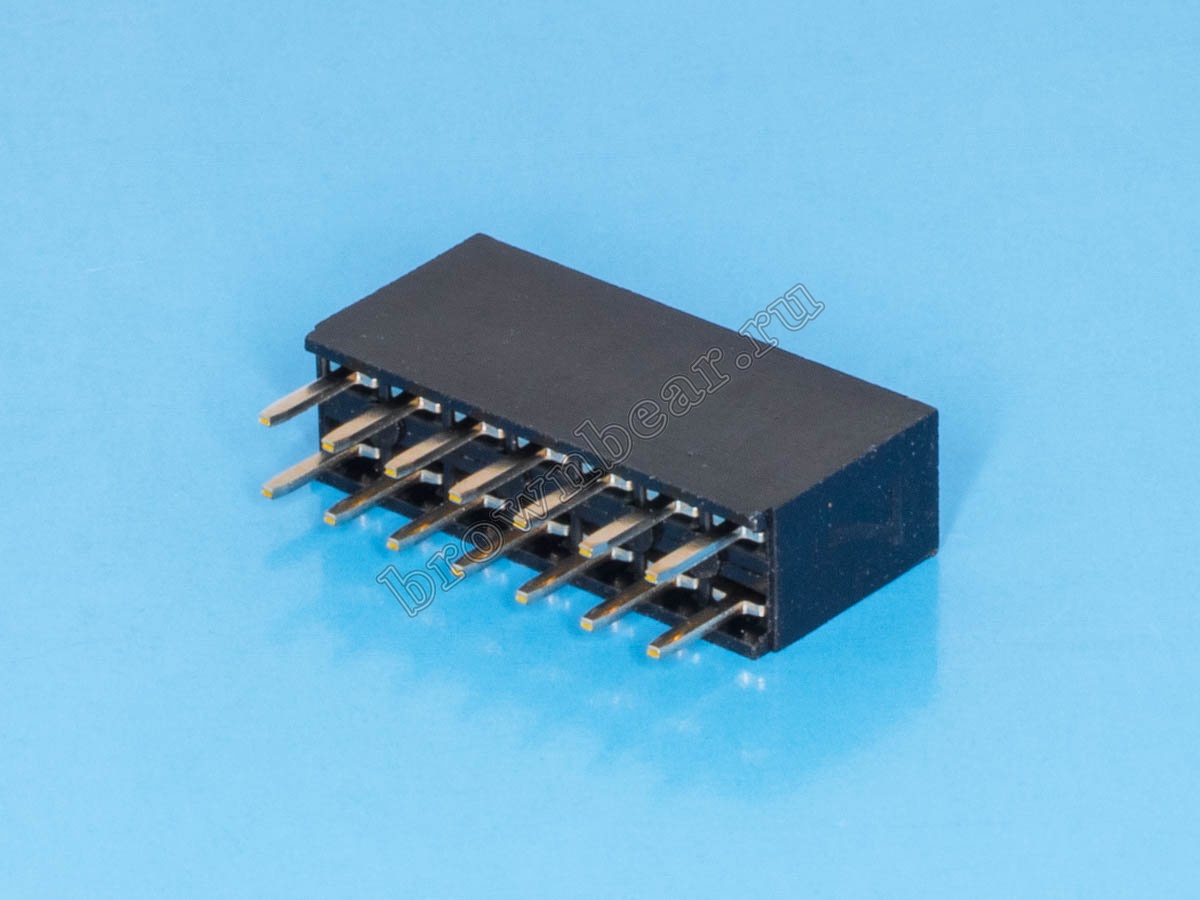

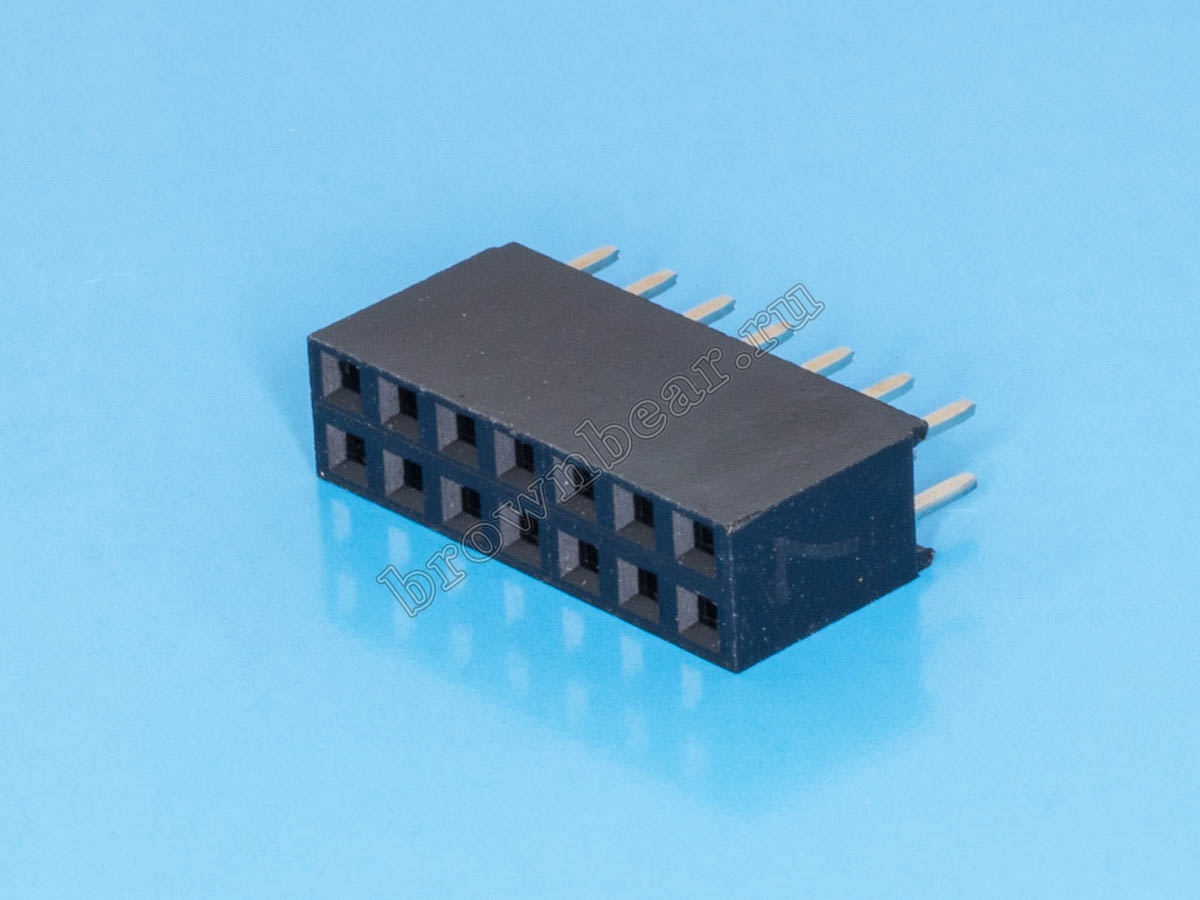

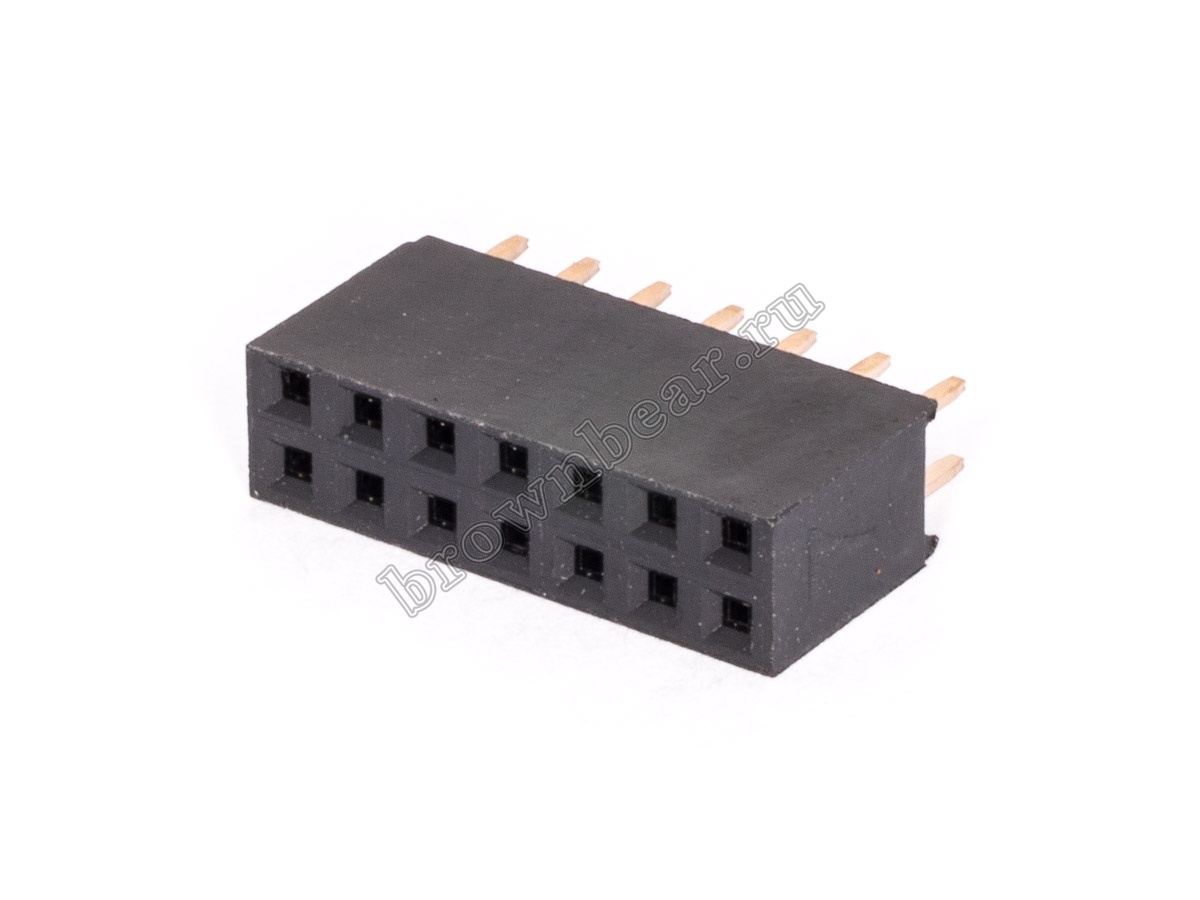

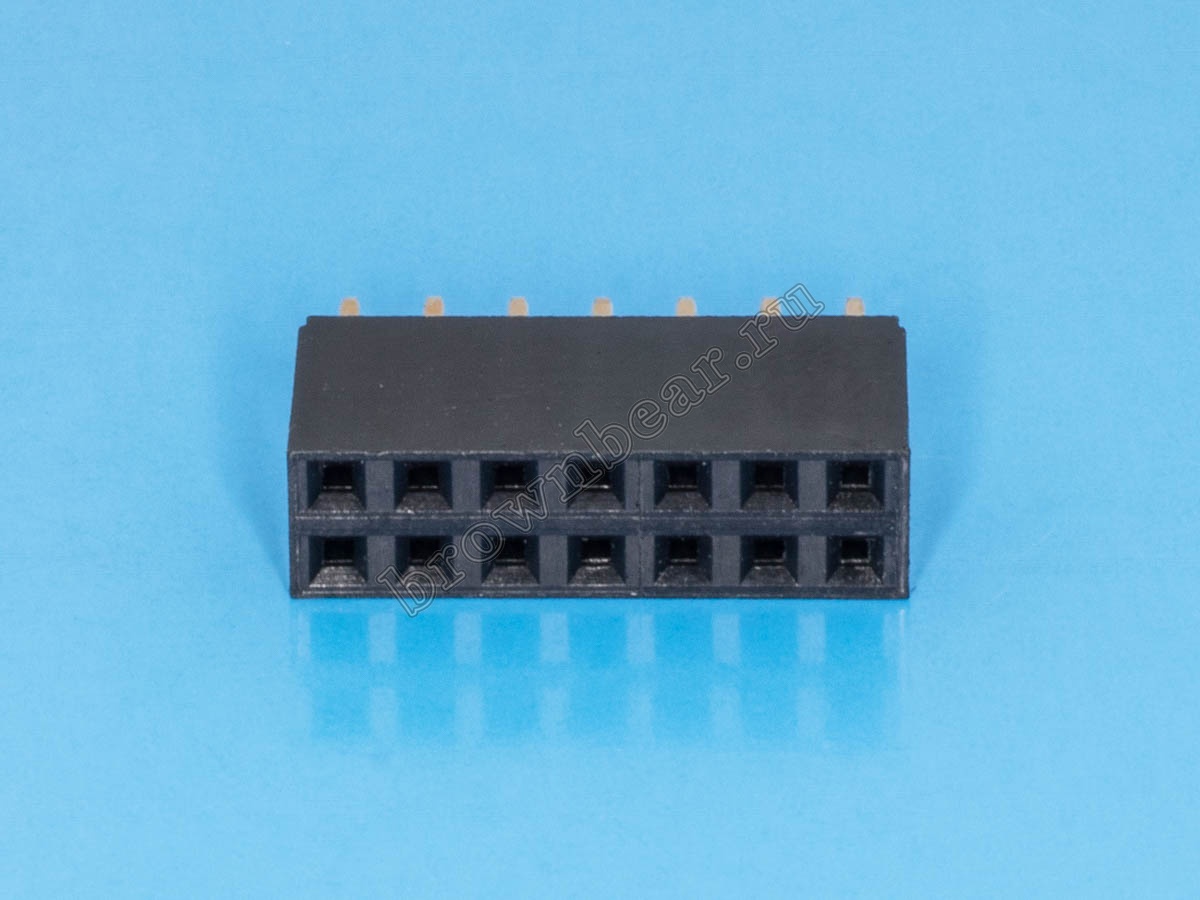

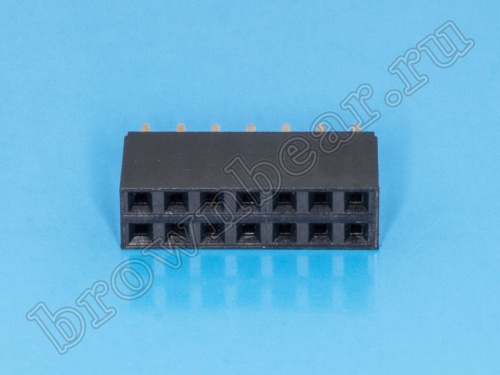

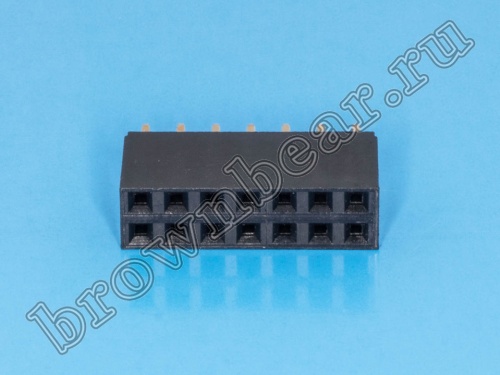

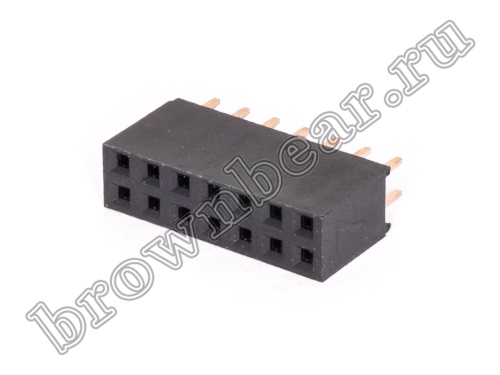

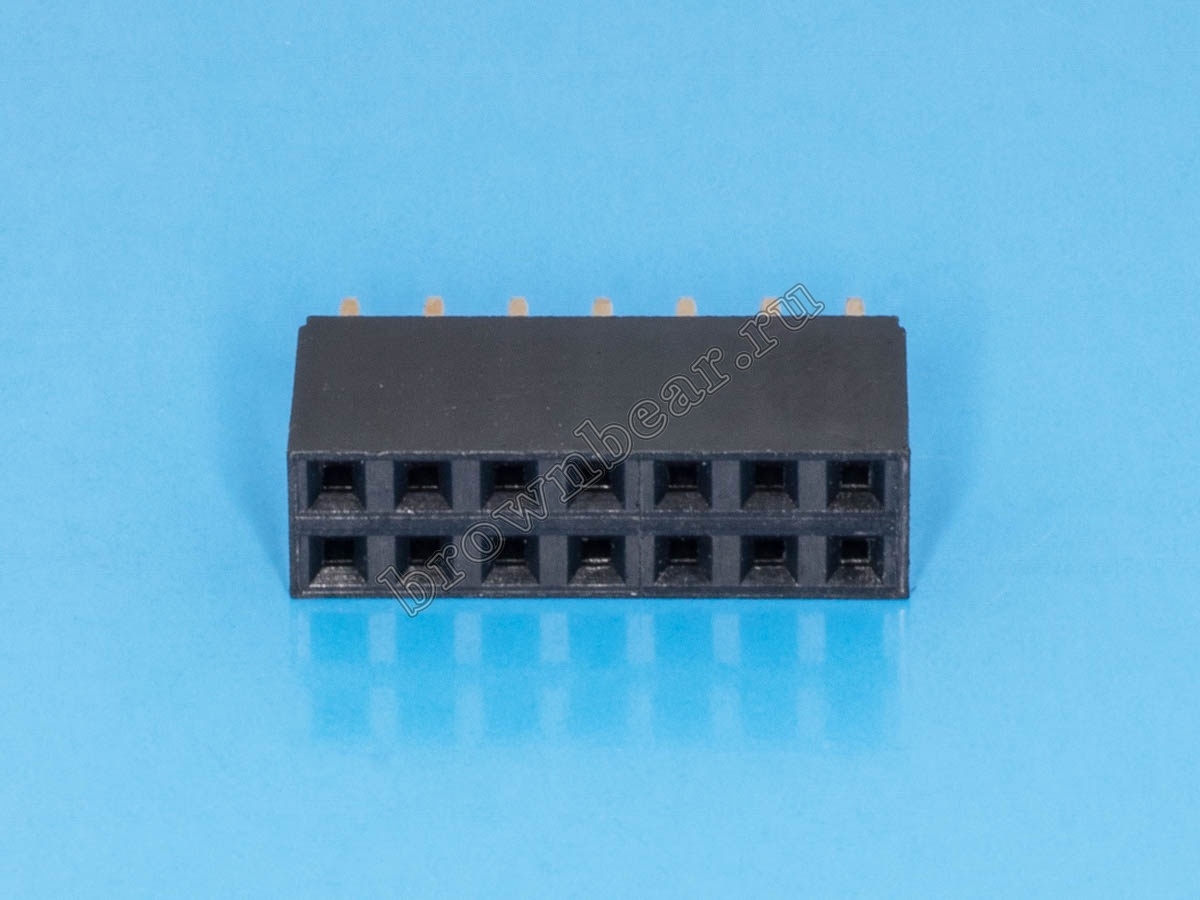

PBD-14 Разъем 2х 7 гнездо на плату, шаг 2.54мм
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PBD-14
Код
085-012
Количество контактов
14
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0
Разъём PBD 14 контактов, с шагом 2.54 мм, прямой.
Описание товара
Разъёмы PBS (PBD) на плату - гнёзда, ответные части к штыревым соединителям PLS (PLD) соответствующего шага, вместе образуют соединение типа плата-плата.
Разъёмы PBS (PBD) устанавливаются вертикально или горизонтально относительно плоскости платы, монтируется методом сквозного или поверхностного монтажа.
Наиболее популярные разъёмы PBS (PBD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2 мм и 1.27мм.
Характеристики
| Страна | Тайвань (Китай) |
| Артикул товара | PBD-14 |
| Код | 085-012 |
| Разъём | штыревой соединитель |
| Тип контактов | розетка |
| Установка | на плату |
| Количество контактов | 14 |
| Шаг, мм | 2.54 |
| Тип исполнения | прямой / двухрядный |
| Способ монтажа | пайка |
| Материал контактов | фосф. бронза, покрытая золотом поверх никеля |
| Материал изолятора | полистирол, усиленный стекловолокном UL94 V-0 |
| Предельный ток, А | 1 |
| Предельное напряжение, В | 500 АС в течение 1 мин. |
| Сопротивление изолятора (не менее МОм) | 500 |
| Сопротивление контакта (не более Ом) | 0.03 |
| Допустимые температуры | от -40 до 105 °C |
| Вес, кг | 0.00143 |

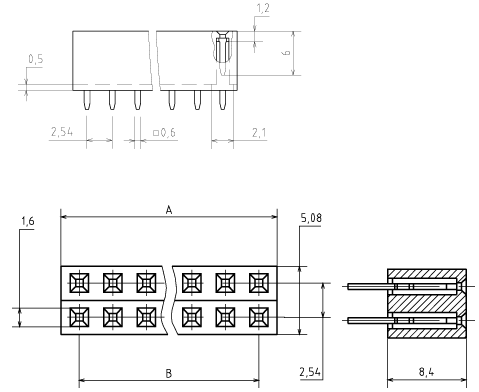

Схема изделия
A = N * 2.54+0.5 ± 0.3
B = (N - 1) * 2.54 ± 0.25
N - количество контактов
B = (N - 1) * 2.54 ± 0.25
N - количество контактов
