Наконечники втулочные штыревые НШВИ и НШВ, виды и назначение

Кабельные наконечники штыревые втулочные НШВИ и НШВ для опрессовки на многожильный на провод представляют собой медную луженую трубку. Существуют три вида наконечников: с изоляцией (НШВИ), без изоляции (НШВ) и для двух проводов с изоляцией (НШВИ2). Первые два типа отличаются друг от друга только наличием изоляции, а третий тип предназначен для обжима одновременно двух проводов с одинаковым сечением.

Основным отличием наконечников для одного провода НШВИ и двух проводов НШВИ2 это геометрия пластиковой изоляции, для одного провода изоляция круглая, для двух проводов продолговатая, позволяет разместить сразу два провода.

Кабельные наконечники штыревые втулочные разделяются по сечению и длине обжимной части. С одной стороны штыревой наконечник развальцован, это сделано для того, чтобы в процессе монтажа не возникало затруднений с вводом многожильного кабеля в наконечник.

Кабельные наконечники штыревые втулочные предназначены для монтажа только на многожильный провод.

Основное преимущество многожильного провода, это его гибкость. Гибкий многожильный провод удобно использовать в электрощитовом производстве, где очень ограниченно пространство и требуется делать большое количество соединений с многочисленными изгибами и переплетениями. Но у данного провода есть один недостаток, при соединении его с помощью винтового контакта или прижимной пластины, жилы данного кабеля расходятся в разных направлениях, что делает данное соединение очень не надежным. Чтобы жилы многожильного провода стали единым целым применяются кабельные наконечники штыревые втулочные.

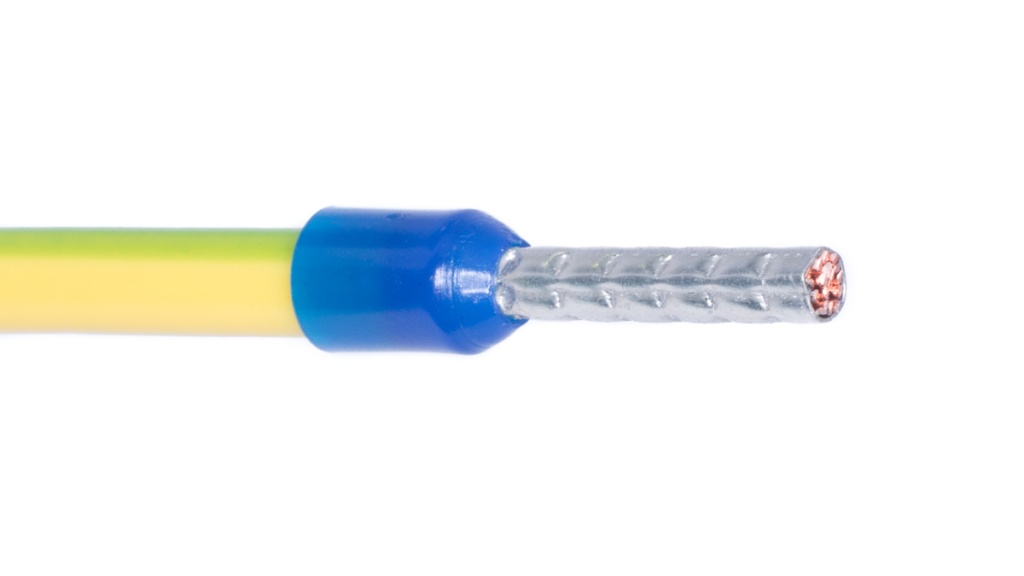

Наконечники штыревые втулочные обжимаются на провод с помощью специального инструмента. Обжимной инструмент разделяется на два типа: по принципу пассатижей и диафрагменный инструмент. Первый тип инструмента наиболее распространен, и имеет разнообразное количество модификаций от простых клещей в виде пассатижей до обжимного инструмента с храповым механизмом, но в данном инструменте обжим кабельного наконечника происходит только с двух сторон.
