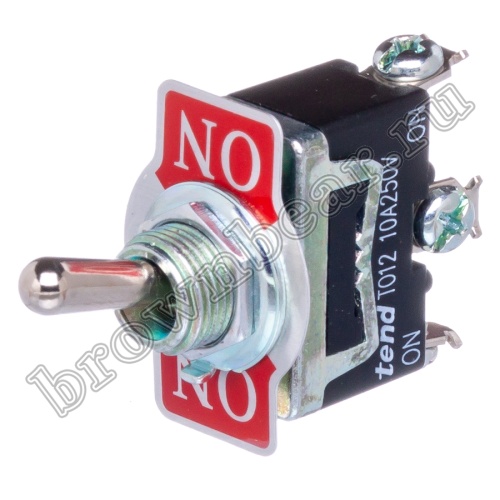

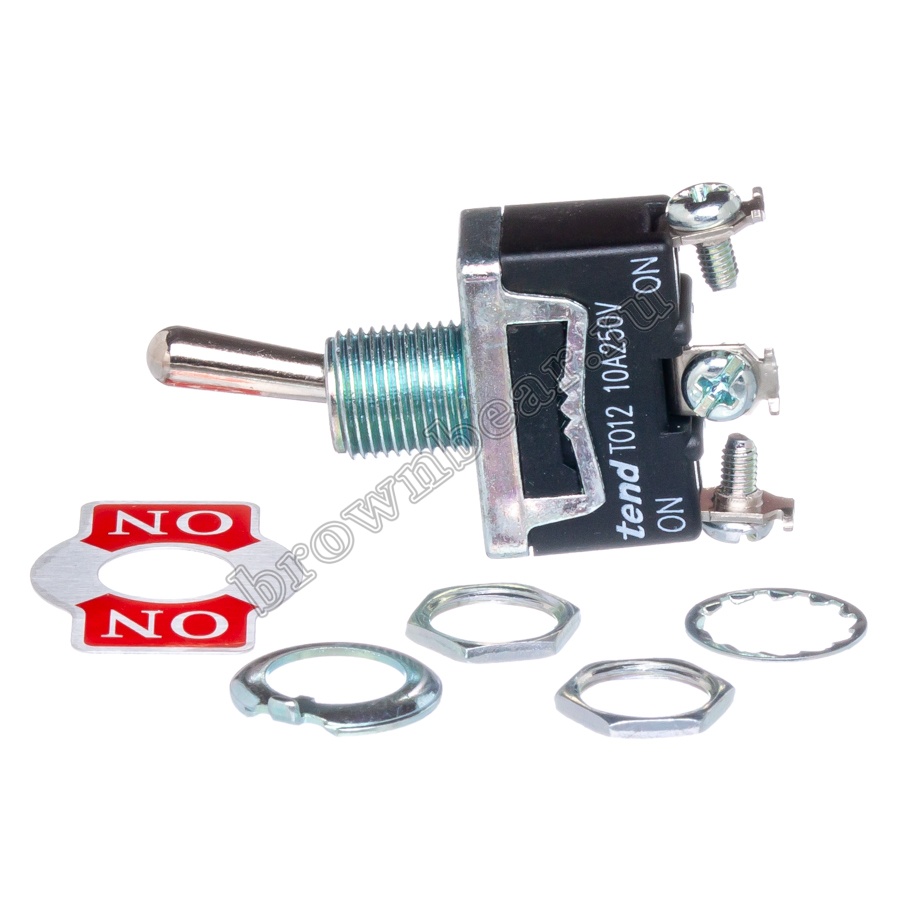

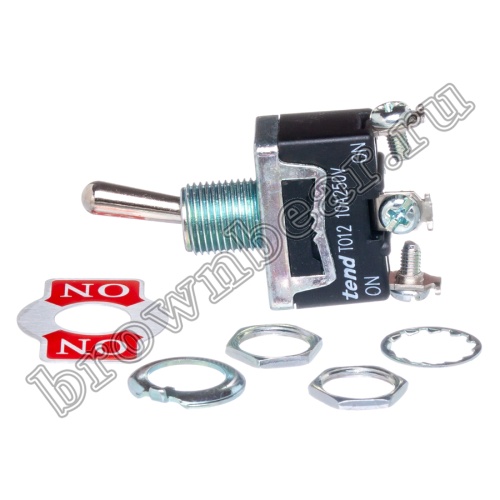

T012B Тумблер однополюсный, 3 контакта (on-on), на панель, с гайкой, SPDT

Артикул: T012B

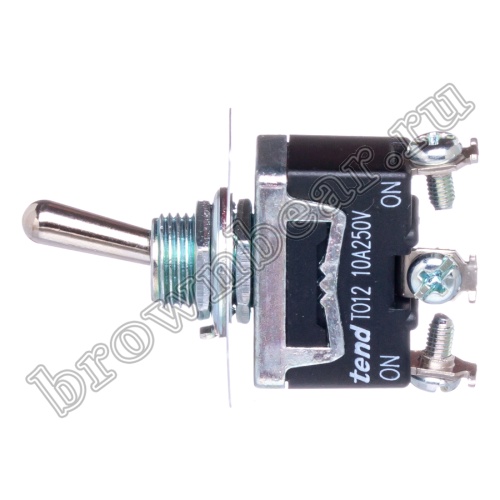

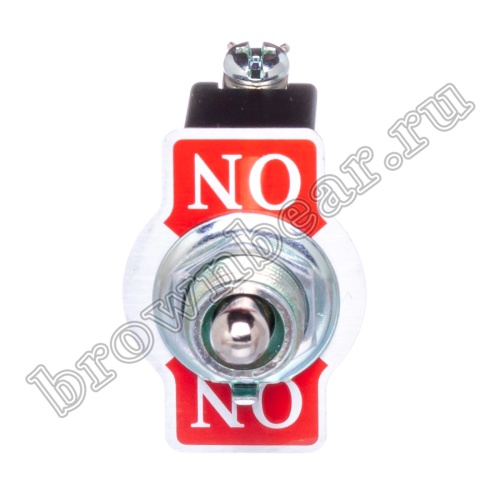

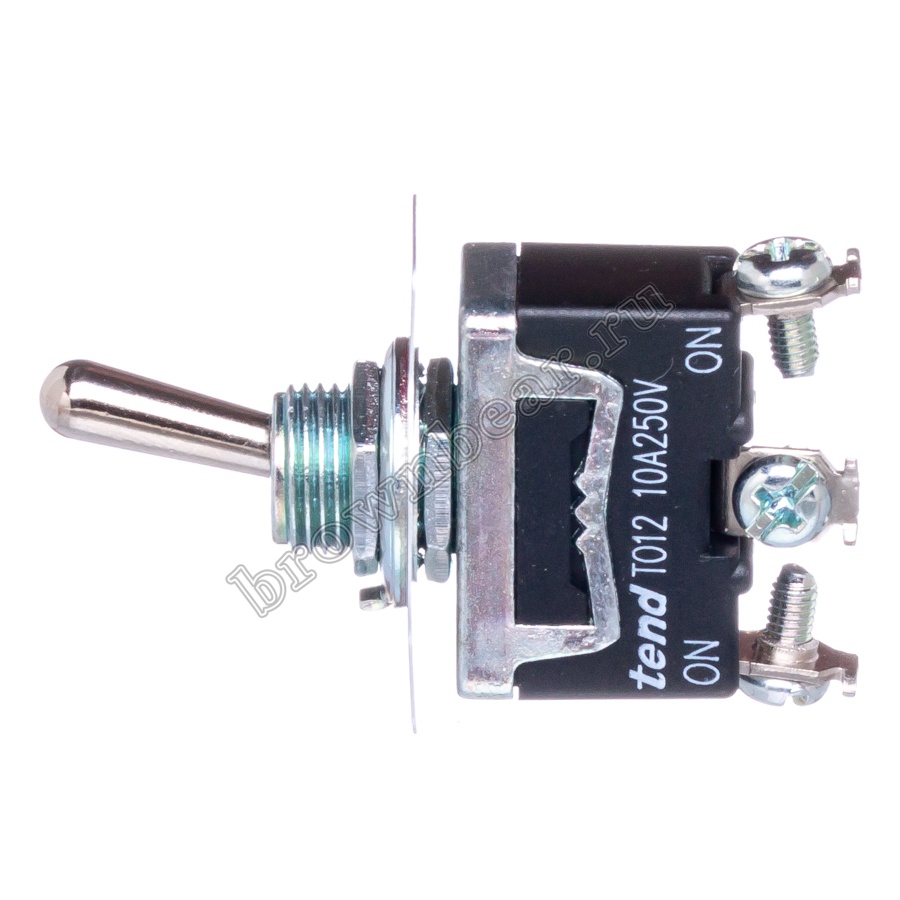

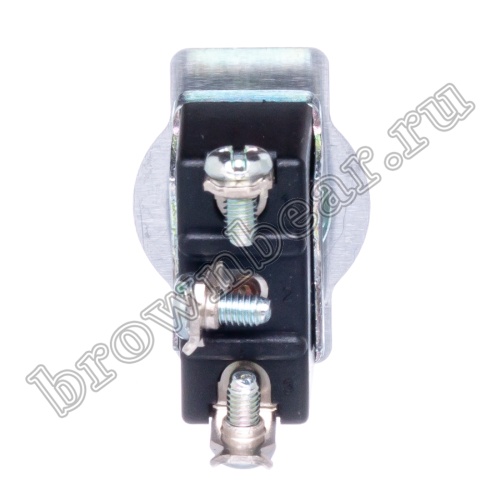

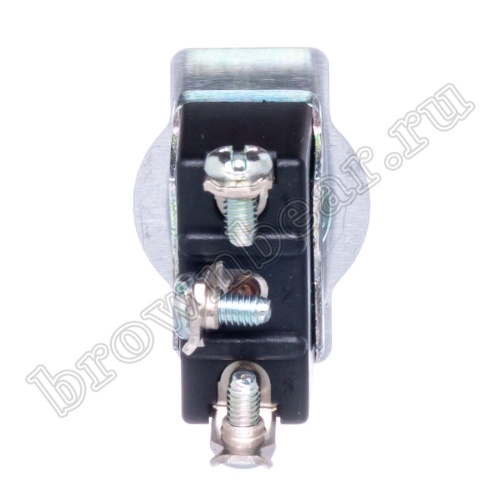

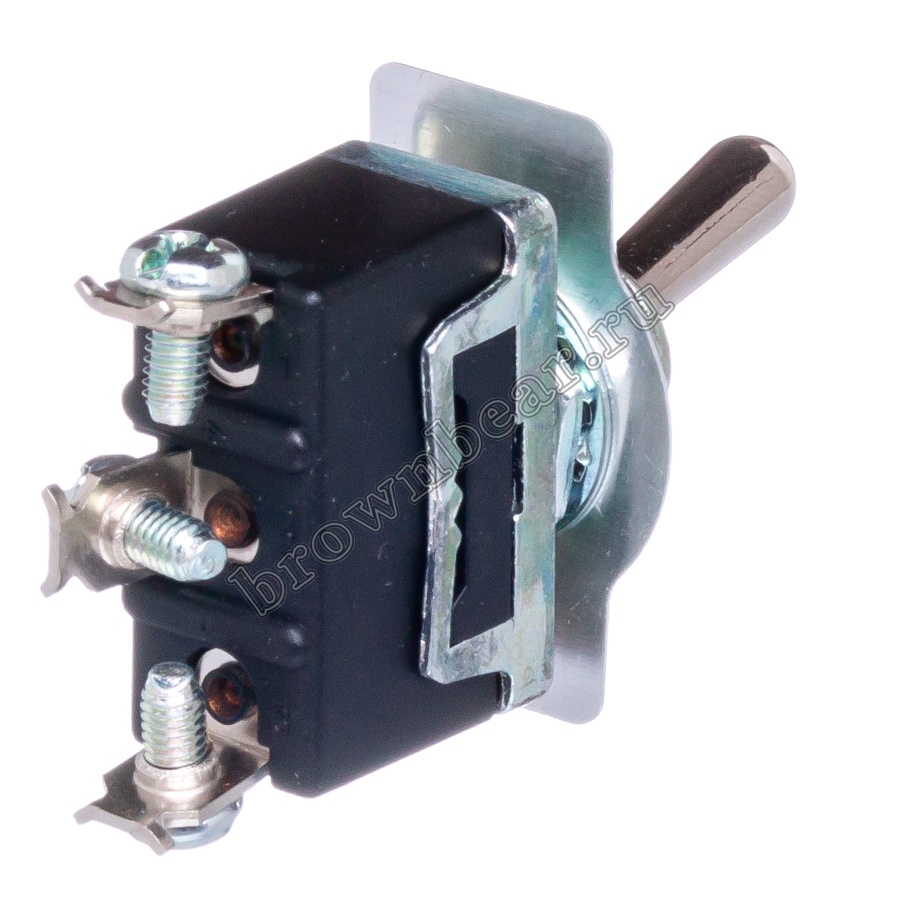

Тумблер однополюсный, 3 контакта (on-on), на панель, с гайкой, SPDT фото 3

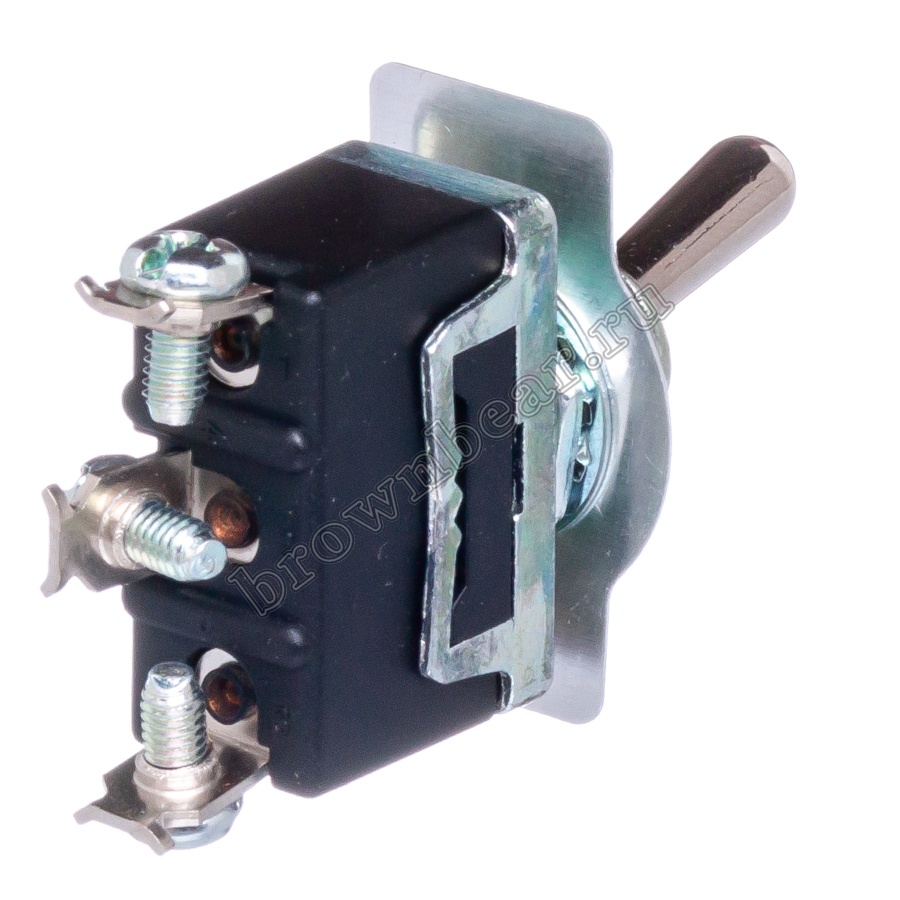

Тумблер однополюсный, 3 контакта (on-on), на панель, с гайкой, SPDT фото 4

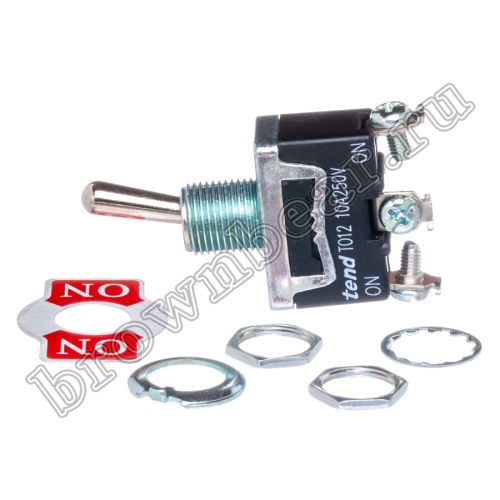

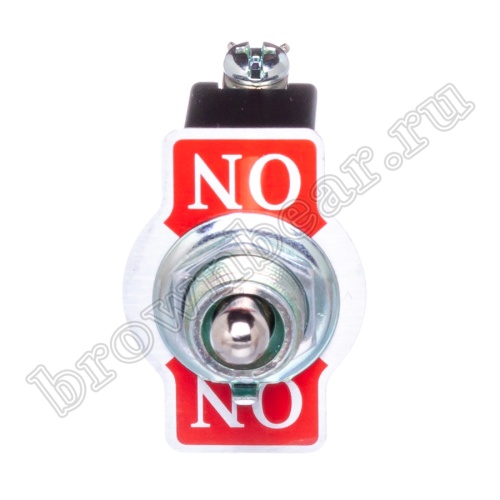

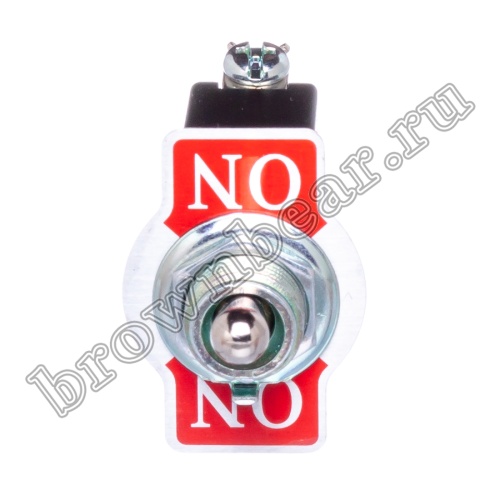

Тумблер однополюсный, 3 контакта (on-on), на панель, с гайкой, SPDT фото 5

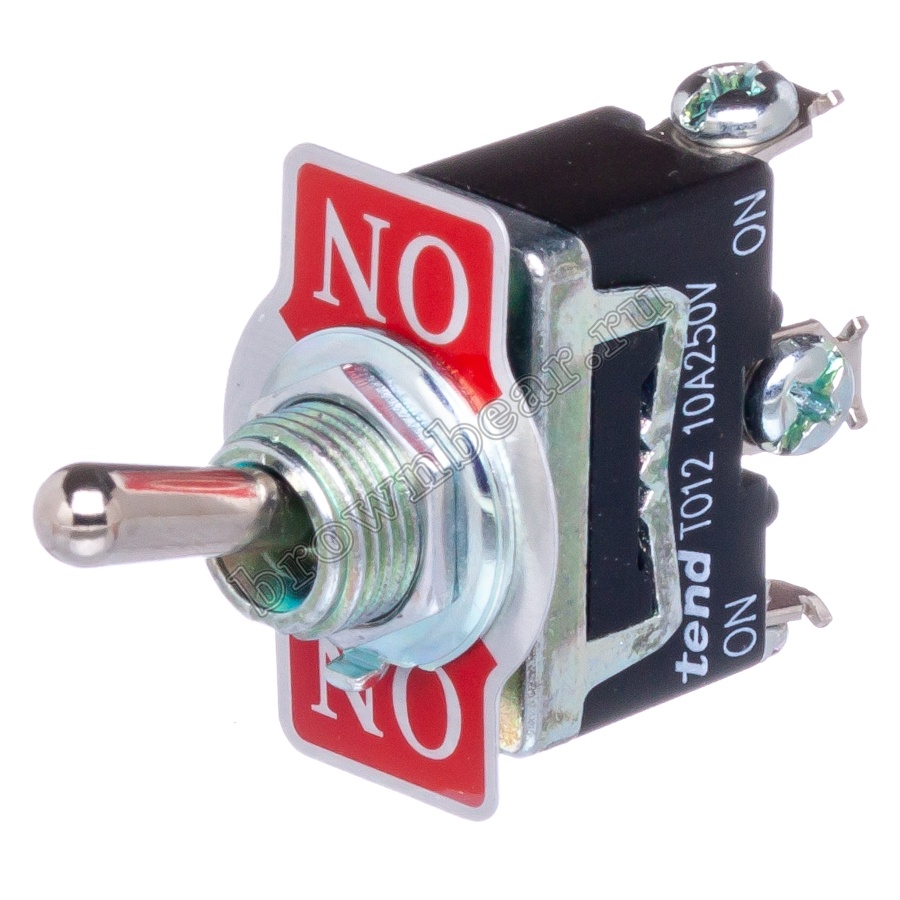

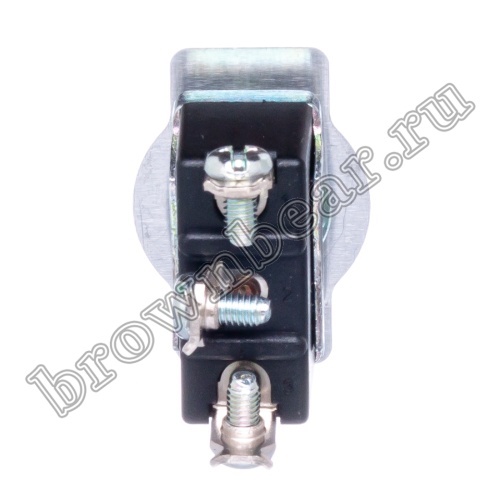

Тумблер однополюсный, 3 контакта (on-on), на панель, с гайкой, SPDT фото 6

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Страна

Тайвань (Китай)

Артикул товара

T012B

Код

370-002

Тип переключателя

тумблер

Ресурс

500 000 операций (механич.)

Способ монтажа

под винт

Установка

на панель/блок

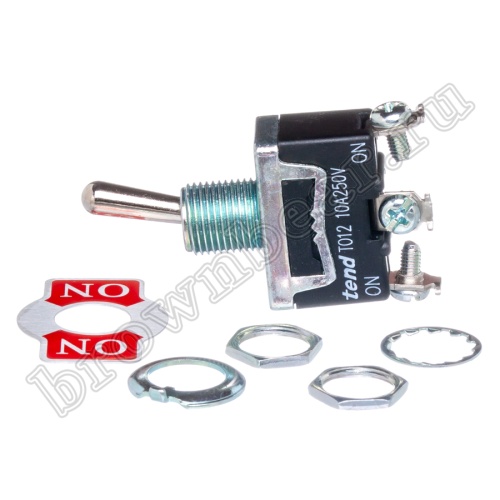

Тумблер 220 В на два положения ON-ON с маркировочной пластиной, 3 контакта, устанавливается на панель, крепится с помощью гайки, провод присоединяется с помощью клемм тип «O» или «U», либо зажимается винтами.

Описание товара

Тумблер – электромеханический компонент коммутации цепей управления, питания в приборах и устройствах, используется для переключения между несколькими состояниями: ON-OFF, ON-ON, ON-OFF-ON, с фиксацией или без фиксации переключающего рычажка.
Малогабаритные переключатели на два или три положения, с количеством контактов от 2 до 12, рассчитаны на напряжение 220 В. Устанавливаются тумблеры на приборную панель оборудования или припаиваются к плате вертикально, либо под прямым углом.

Характеристики

Производитель	TEND
Страна	Тайвань (Китай)
Артикул товара	T012B
Код	370-002
Тип переключателя	тумблер
Установка	на панель/блок
Способ монтажа	под винт
Предельное напряжение, В	2000В (АС) 50/60Гц в течение 1 мин
Сопротивление изолятора (не менее МОм)	100 МОм при 500VDC
Сопротивление контакта (не более Ом)	15 мОм
Ресурс	500 000 операций (механич.)
Герметичность	Влажность: 85%
Тип переключения	on - on
Вес, кг	0.032417

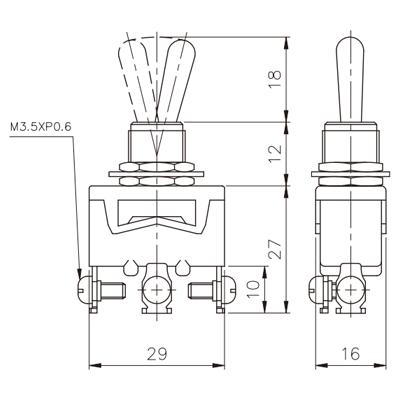

Схема изделия

Тип нагрузки	Тип тумблера	Переменный ток	Постоянный ток
Резистивная	T0	10A (250В) 15A (125В)	0.4A (250В) 0.8А (125В)
Резистивная	T5	15A (250В) 20А (125В)	0.5A (250В) 0.9А (125В)
Индуктивная	T0	10A (250В) 15A (125В)	0.2A (250В) 0.4А (125В)
Индуктивная	T5	15A (250В) 20А (125В)	0.3A (250В) 0.5А (125В) 15А (30В)
Лампа	T0	300Вт (100В) 500Вт (200В)
Лампа	T5	400Вт (125В) 800Вт (250В)	7A (30В)
Двигатель	T0	200Вт (125В) 300Вт (250В)
	T5	400Вт (125В) 1 фазн.
	T0	550Вт (250В) 3 фазн.
	T5	750Вт (125В) 3 фазн.
