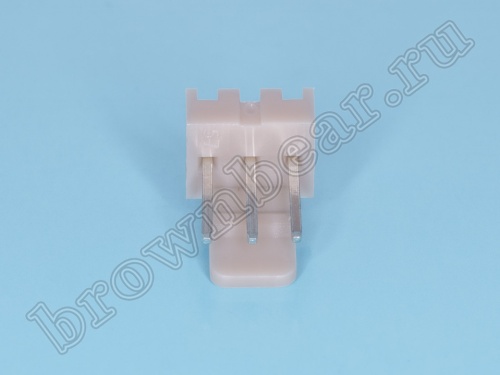

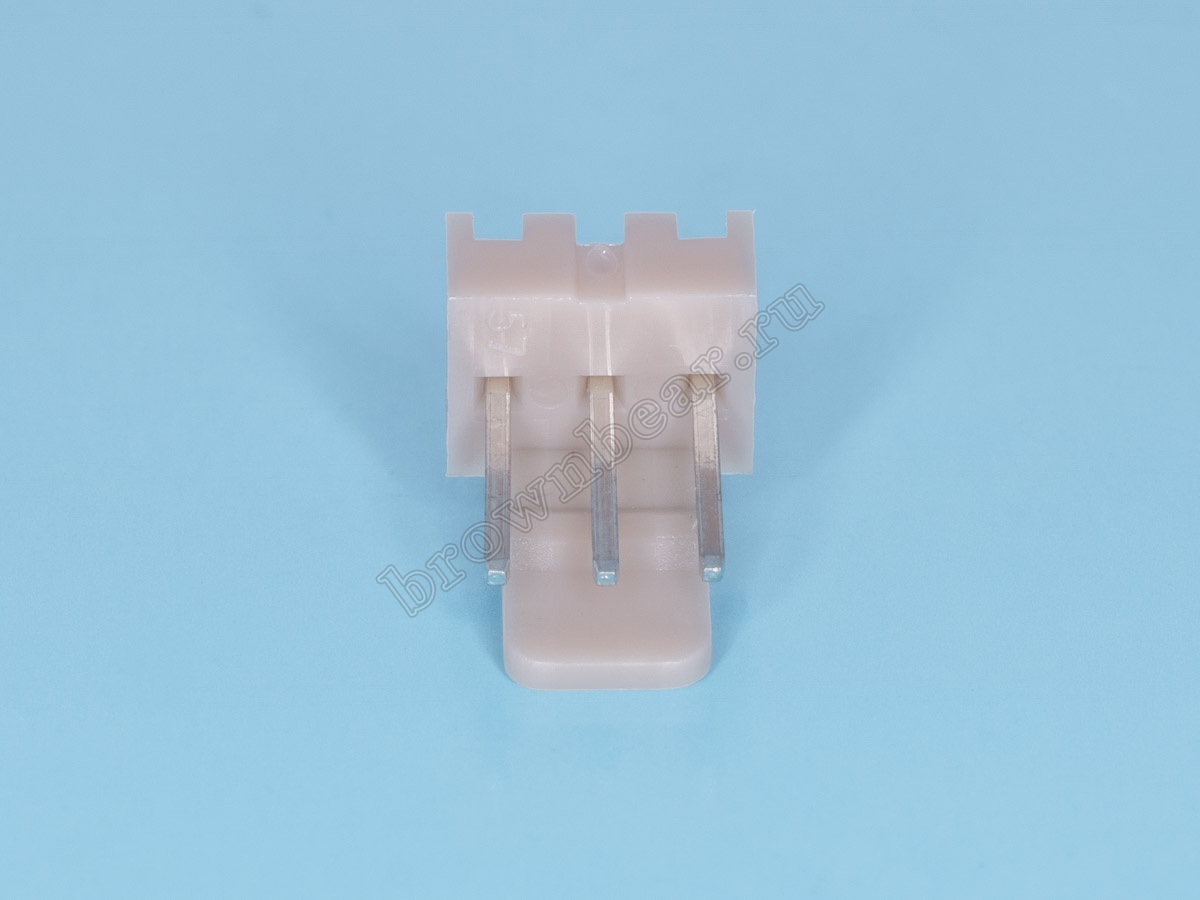

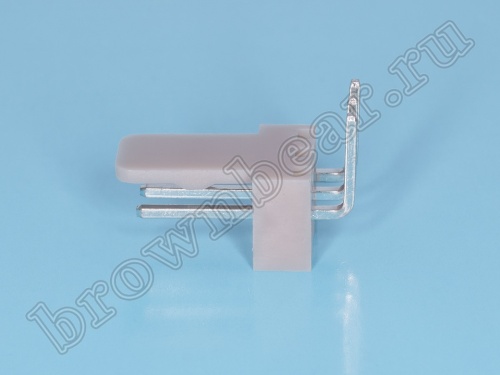

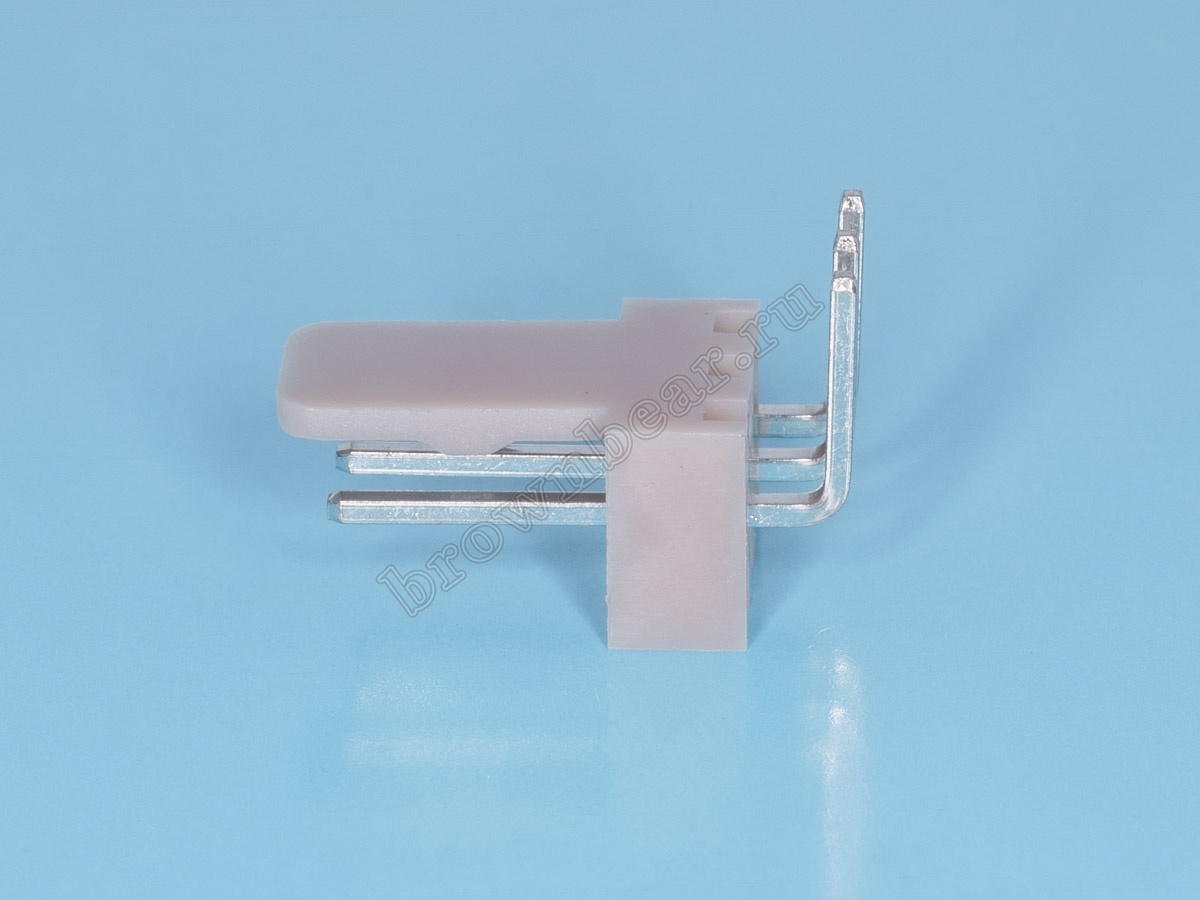

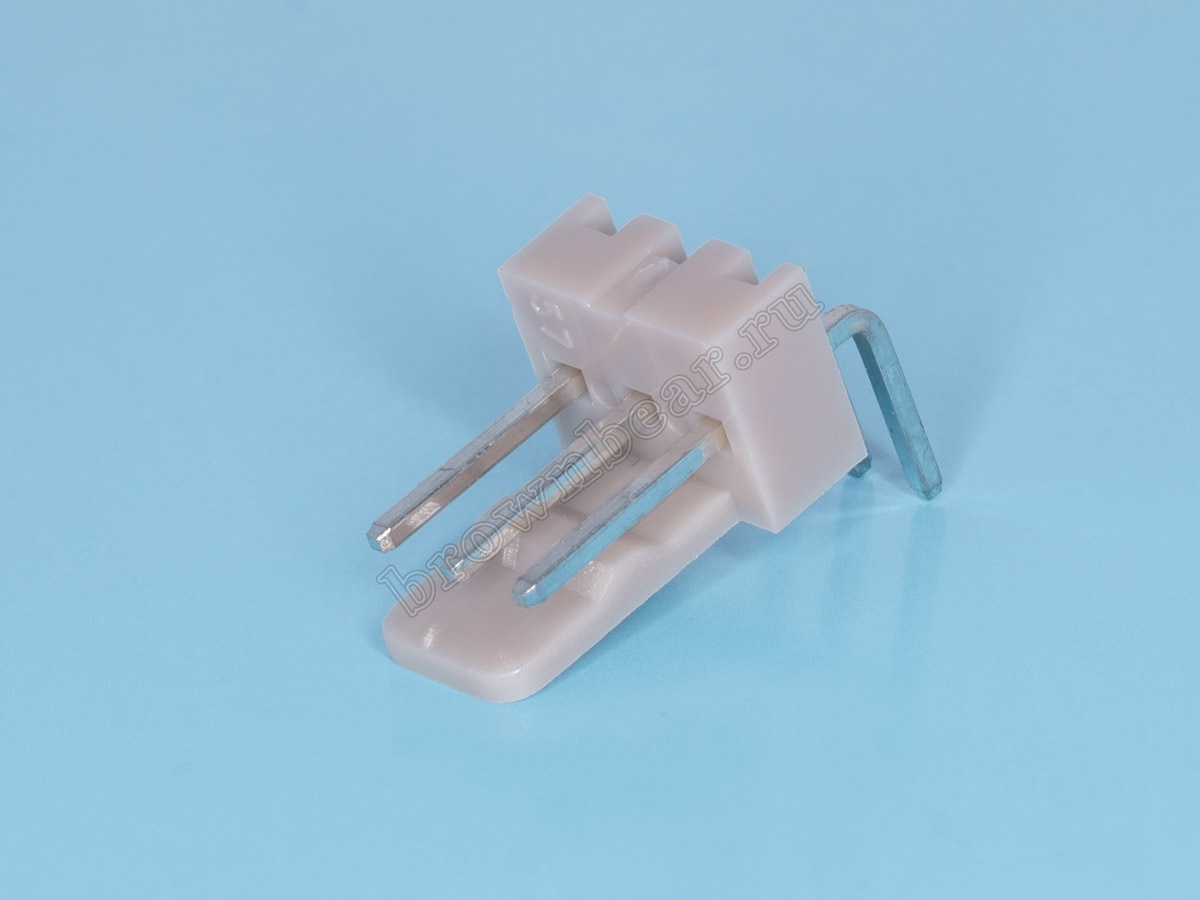

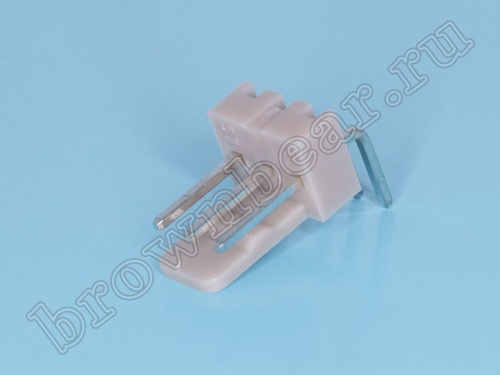

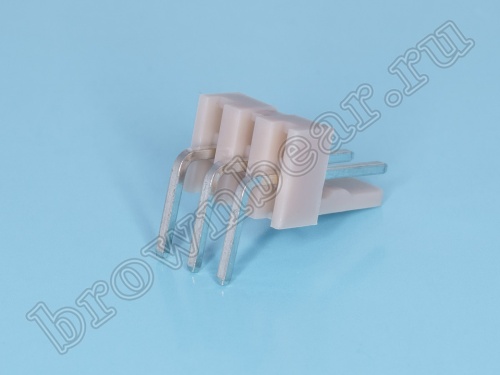

WF-3R Разъем питания 3 контакта, вилка на плату, прямой угол, шаг 2,54мм
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
WF-3R
Код
120-085
Количество контактов
3
Шаг, мм
2.54
Материал контактов
бронза, покрытая оловом
Материал изолятора
нейлон-66, усиленный стекловолокном UL94 V-0
Разъём питания с шагом 2.54 мм, штекер 3 контакта устанавливается на плату горизонтально.
Описание товара
Разъёмы низковольтного питания с шагом 2.54 мм, количеством контактов от 2 до 20, применяются для внутреннего соединения в компьютерной технике и радиоэлектронной аппаратуре, выдерживают напряжение до 250В и ток до 3А (АС/DC).
Образуют между собой соединение типа кабель-плата: гнездо HU монтируется на кабель, вилка WF устанавливается на плату.
Направляющие на корпусе кабельного разъёма защищают от неправильного подключения.
Контакты кабельной части монтируются на провод при помощи обжимного инструмента, а затем вставляются в корпус разъёма, фиксация в колодке осуществляется за счет специальных «язычков». Контакты поставляются в комплекте с разъёмами.
Образуют между собой соединение типа кабель-плата: гнездо HU монтируется на кабель, вилка WF устанавливается на плату.
Направляющие на корпусе кабельного разъёма защищают от неправильного подключения.
Контакты кабельной части монтируются на провод при помощи обжимного инструмента, а затем вставляются в корпус разъёма, фиксация в колодке осуществляется за счет специальных «язычков». Контакты поставляются в комплекте с разъёмами.
Характеристики
| Страна | Тайвань (Китай) |
| Артикул товара | WF-3R |
| Код | 120-085 |
| Разъём | низковольтное питание |
| Тип контактов | вилка |
| Установка | на плату |
| Количество контактов | 3 |
| Шаг, мм | 2.54 |
| Тип исполнения | прямой угол |
| Материал контактов | бронза, покрытая оловом |
| Материал изолятора | нейлон-66, усиленный стекловолокном UL94 V-0 |
| Предельный ток, А | 3 |
| Предельное напряжение, В | 1000 АС в течение 1 мин. |
| Рабочее напряжение, В | 250 |
| Сопротивление изолятора (не менее МОм) | 1000 |
| Сопротивление контакта (не более Ом) | 0.02 |
| Допустимые температуры | от -25 до 80 °C |
| Вес, кг | 0.000396 |
Схема изделия
| Код продукта | А, мм |
| WF-3 | 7.6 |
Файлы
Схема изделия, 5.24 КБ
