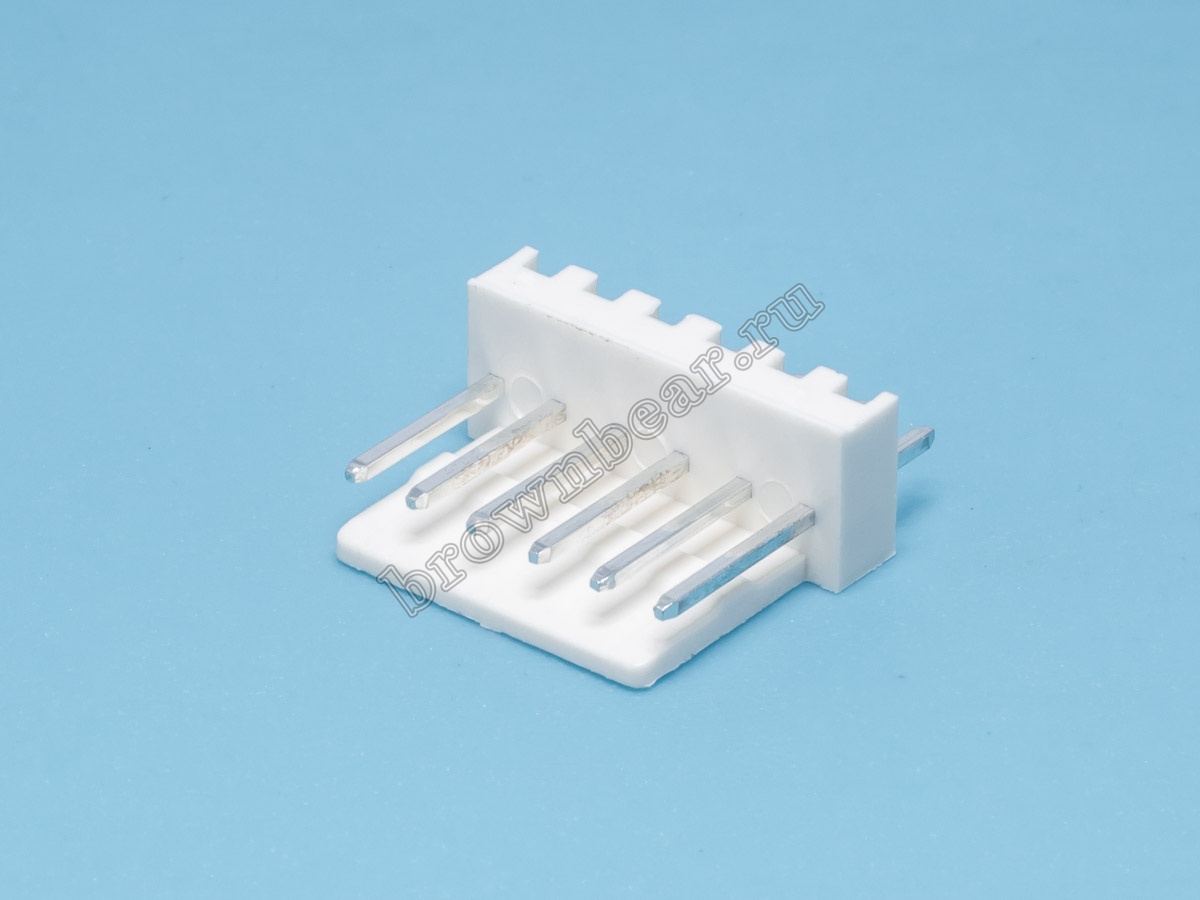

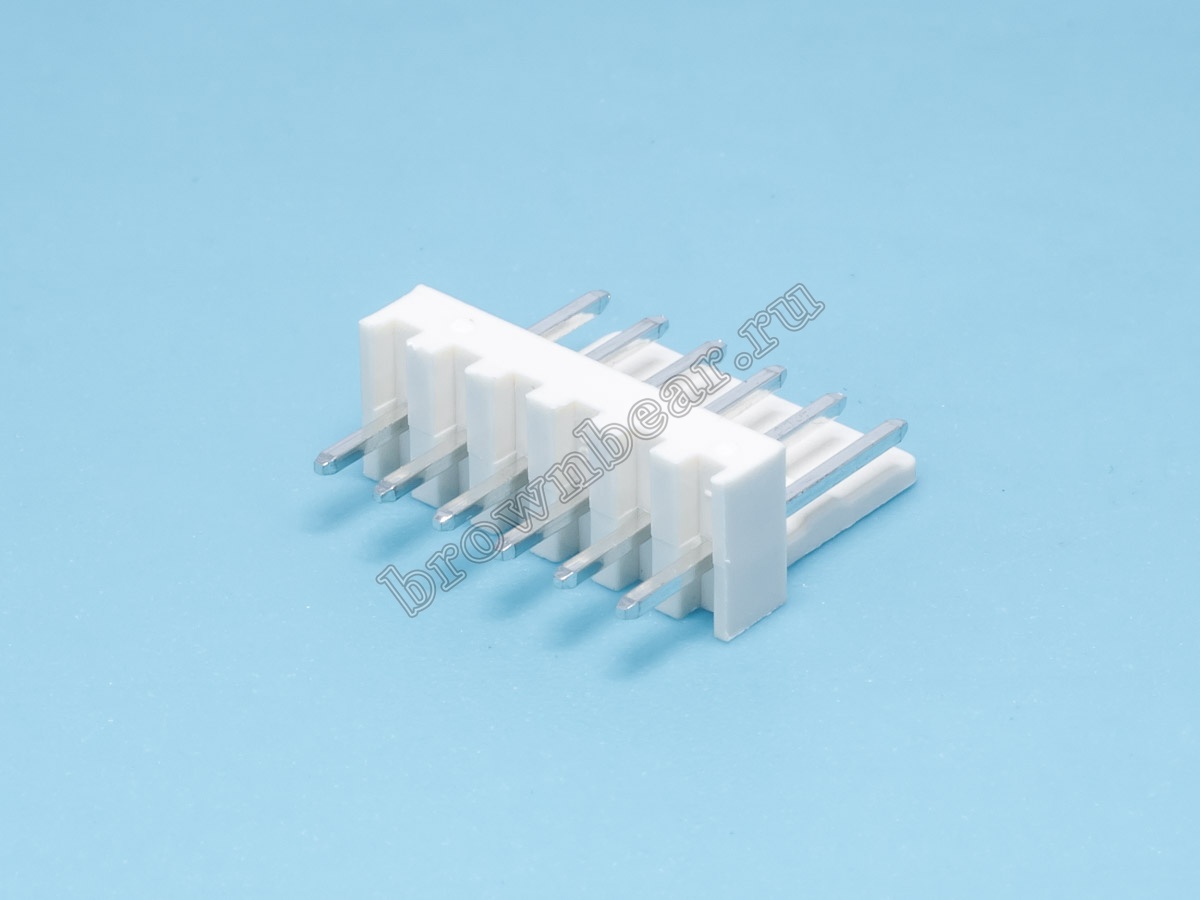

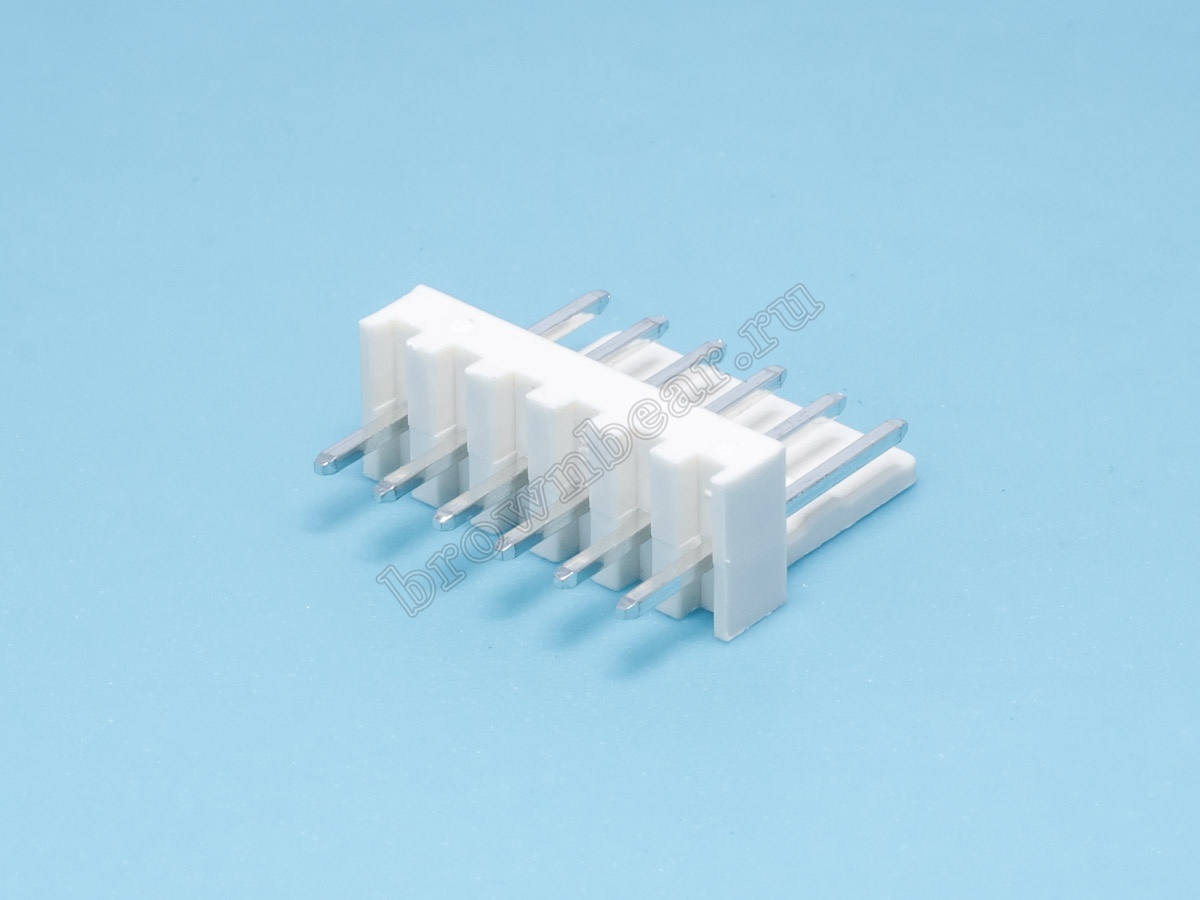

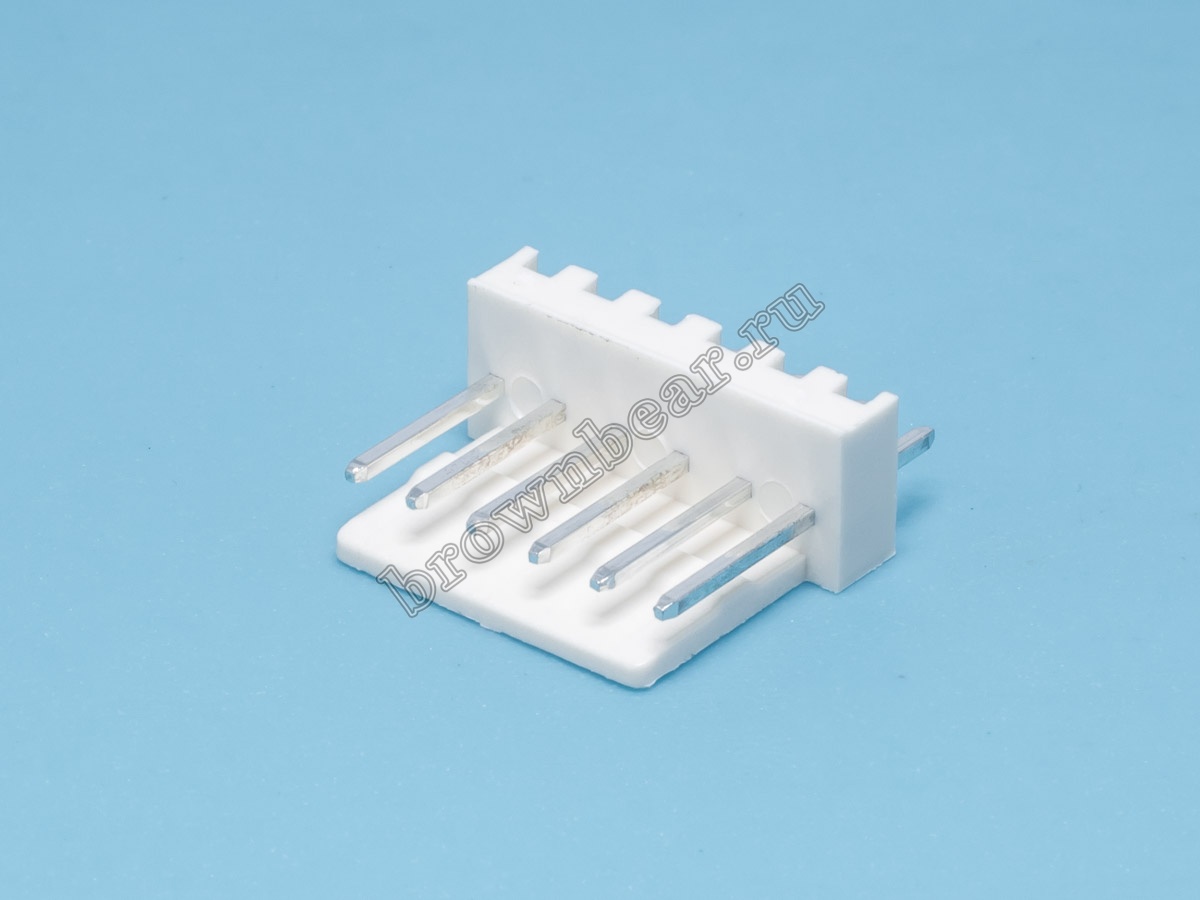

WF-6/2 Разъем питания 6 контактов, вилка на плату, шаг 2,54мм, тип 2
Характеристики:
Страна
Китай
Артикул товара
WF-6/2
Код
120-104
Количество контактов
6
Шаг, мм
2.54
Материал контактов
бронза, покрытая оловом
Материал корпуса
нейлон 66
Разъём питания с шагом 2.54 мм, штекер 6 контактов устанавливается на плату вертикально. Аналог разъёма WF-6 (120-022).
Описание товара
Разъёмы низковольтного питания с шагом 2.54 мм, количеством контактов от 2 до 20, применяются для внутреннего соединения в компьютерной технике и радиоэлектронной аппаратуре, выдерживают напряжение до 250В и ток до 3А (АС/DC).
Образуют между собой соединение типа кабель-плата: гнездо HU монтируется на кабель, вилка WF устанавливается на плату.
Направляющие на корпусе кабельного разъёма защищают от неправильного подключения.
Контакты кабельной части монтируются на провод при помощи обжимного инструмента, а затем вставляются в корпус разъёма, фиксация в колодке осуществляется за счет специальных «язычков». Контакты поставляются в комплекте с разъёмами.
Образуют между собой соединение типа кабель-плата: гнездо HU монтируется на кабель, вилка WF устанавливается на плату.
Направляющие на корпусе кабельного разъёма защищают от неправильного подключения.
Контакты кабельной части монтируются на провод при помощи обжимного инструмента, а затем вставляются в корпус разъёма, фиксация в колодке осуществляется за счет специальных «язычков». Контакты поставляются в комплекте с разъёмами.
Характеристики
| Страна | Китай |
| Артикул товара | WF-6/2 |
| Код | 120-104 |
| Разъём | низковольтное питание |
| Тип контактов | вилка |
| Установка | на плату |
| Количество контактов | 6 |
| Шаг, мм | 2.54 |
| Тип исполнения | прямой |
| Материал контактов | бронза, покрытая оловом |
| Материал корпуса | нейлон 66 |
| Рабочий ток, А | 1 |
| Предельное напряжение, В | 500 АС в течение 1 мин. |
| Рабочее напряжение, В | 250 |
| Сопротивление изолятора (не менее МОм) | 1000 |
| Сопротивление контакта (не более Ом) | 0.03 |
| Допустимые температуры | от -25 до 80 °C |
| Вес, кг | 0.000704 |
Схема изделия
Файлы
Схема изделия, 46.48 КБ
