MS3106E-16-9P Разъём Amphenol серии MS, 4 контакта, вилка на кабель, тип 16, резьбовой

Артикул: MS3106E-16-9P

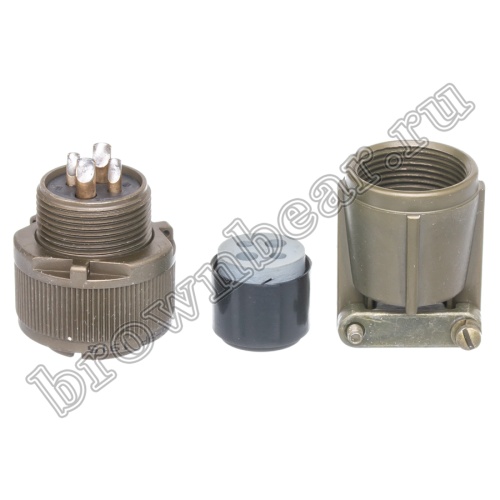

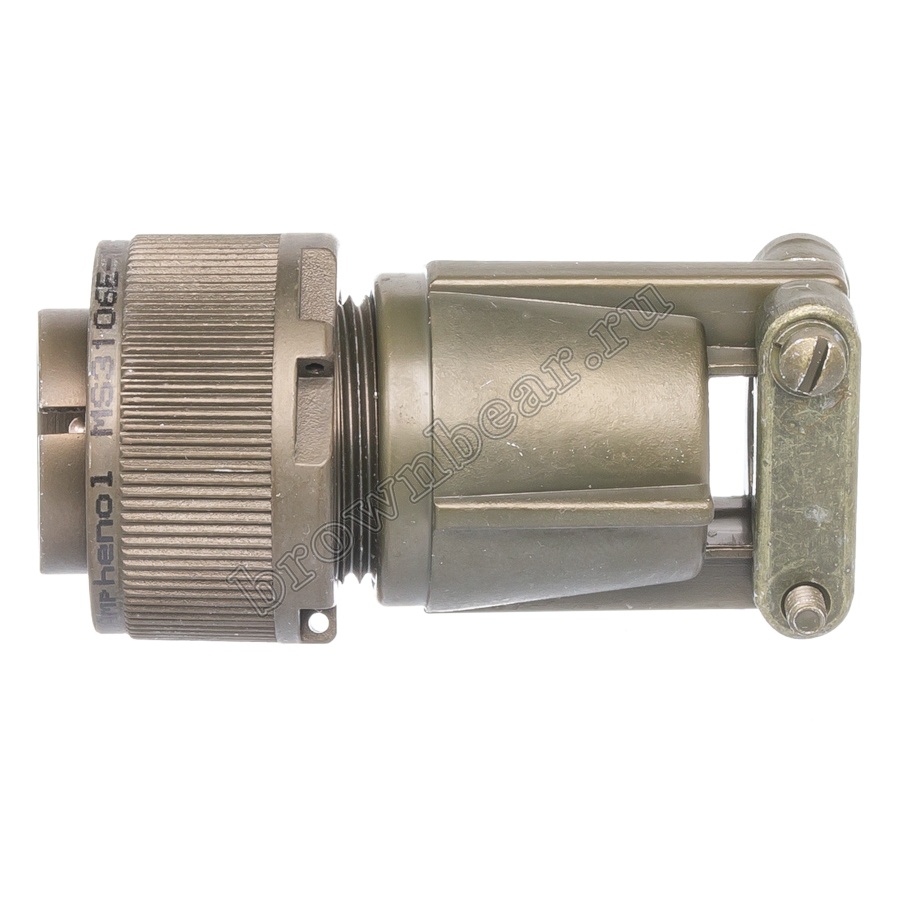

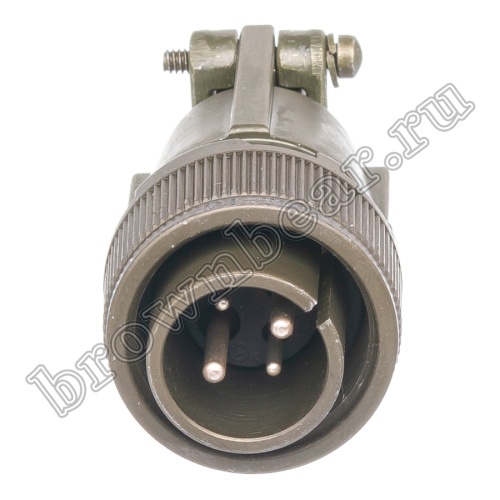

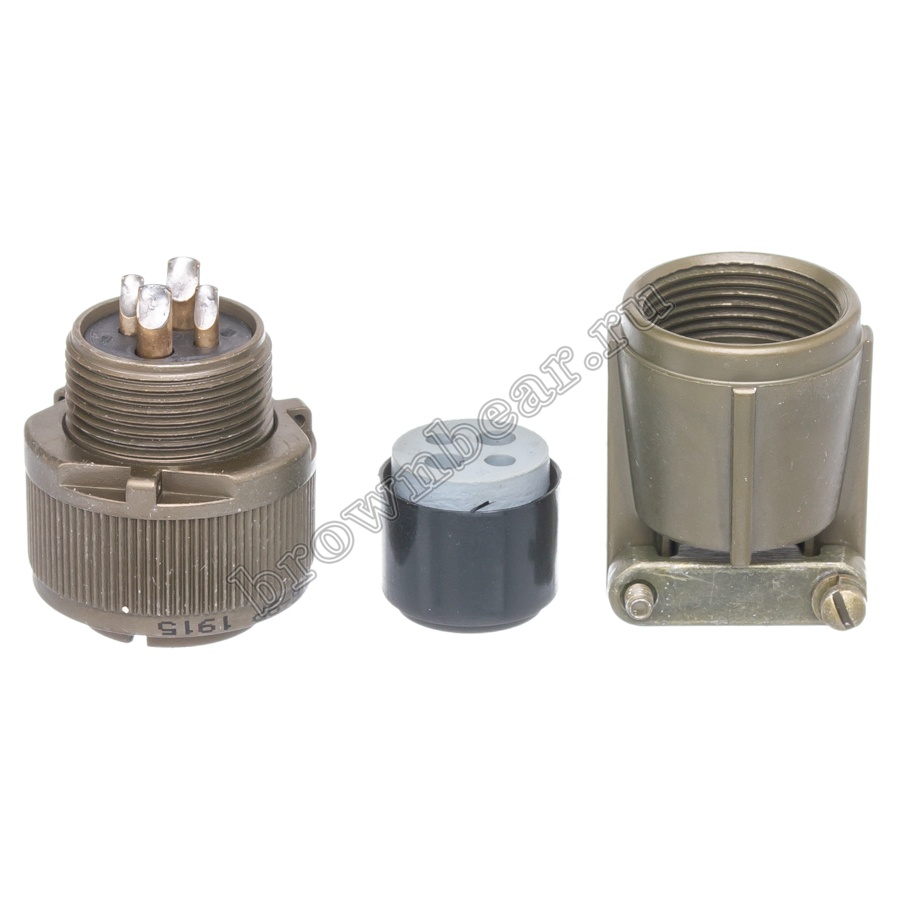

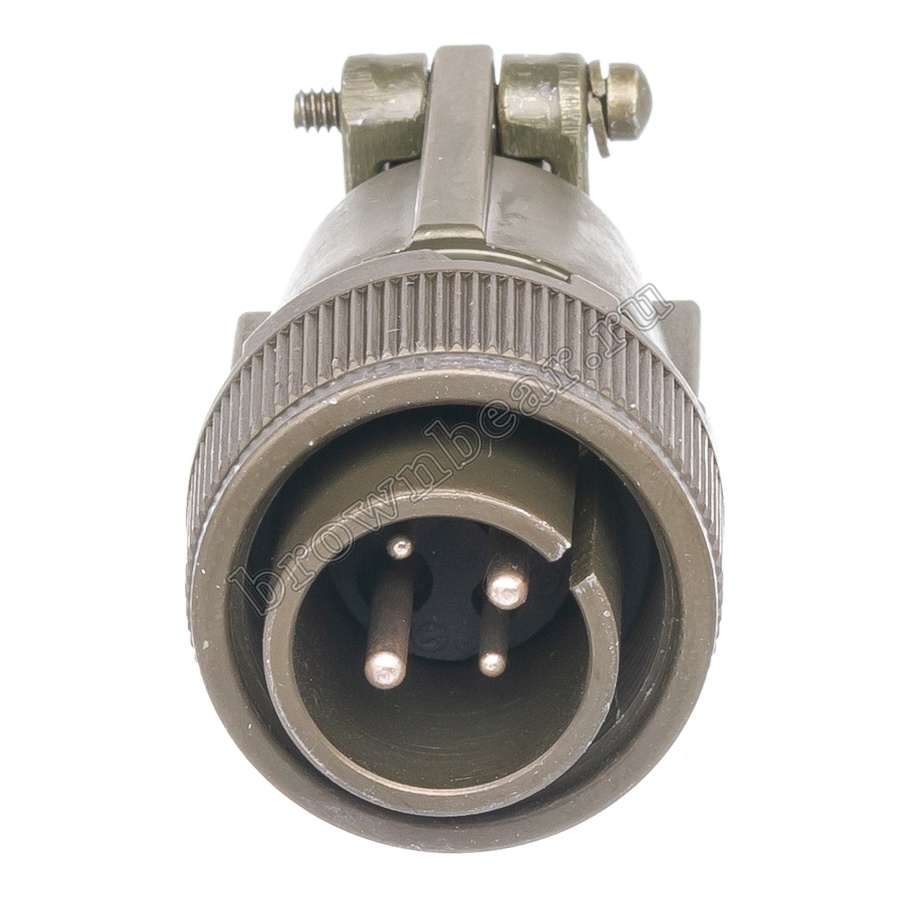

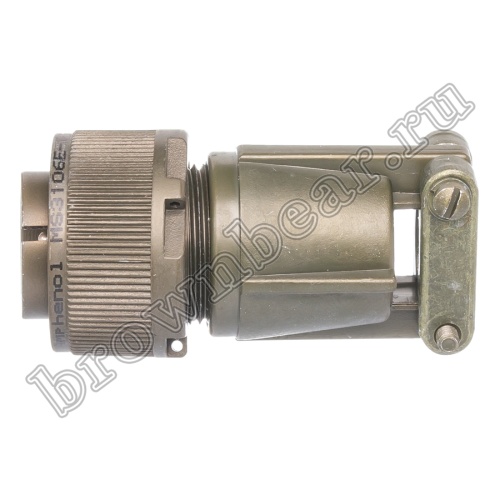

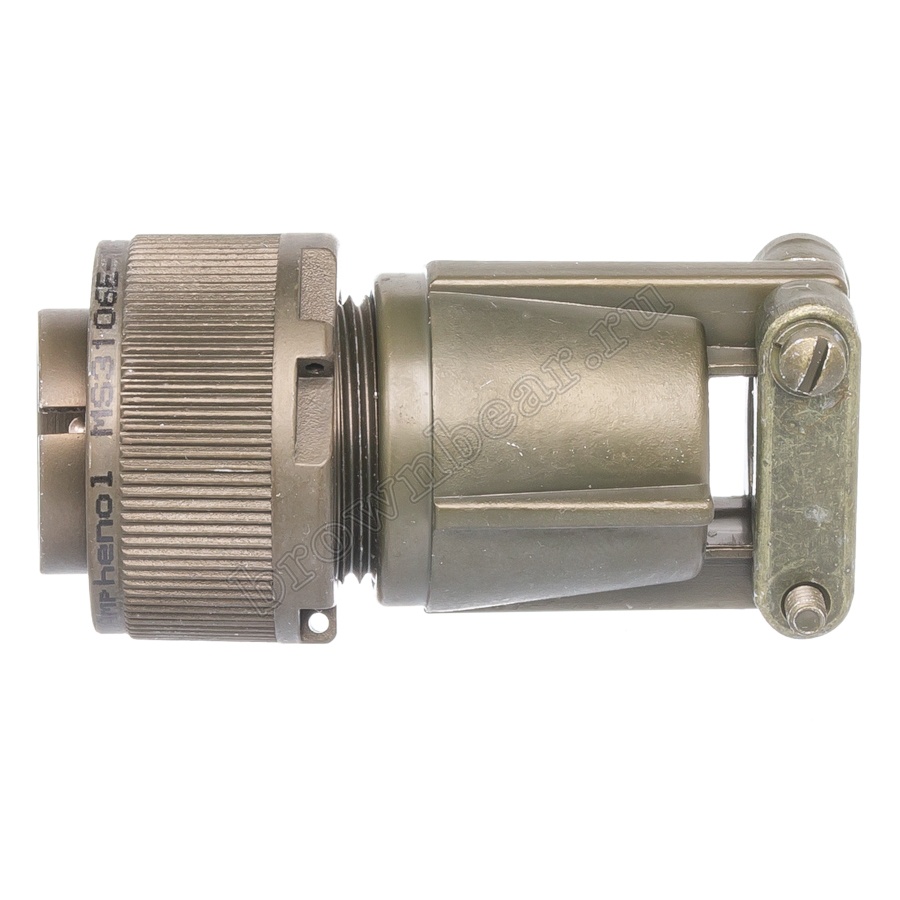

Разъём Amphenol серии MS, 4 контакта, вилка на кабель, тип 16, резьбовой MS3106E-16-9P

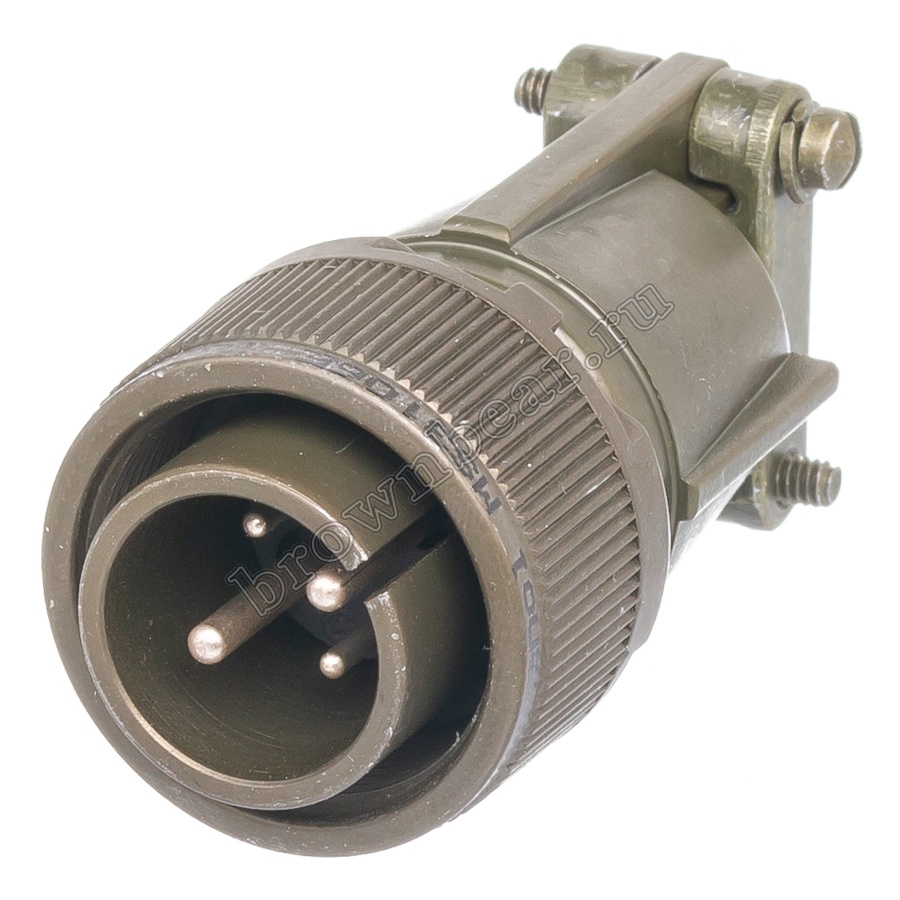

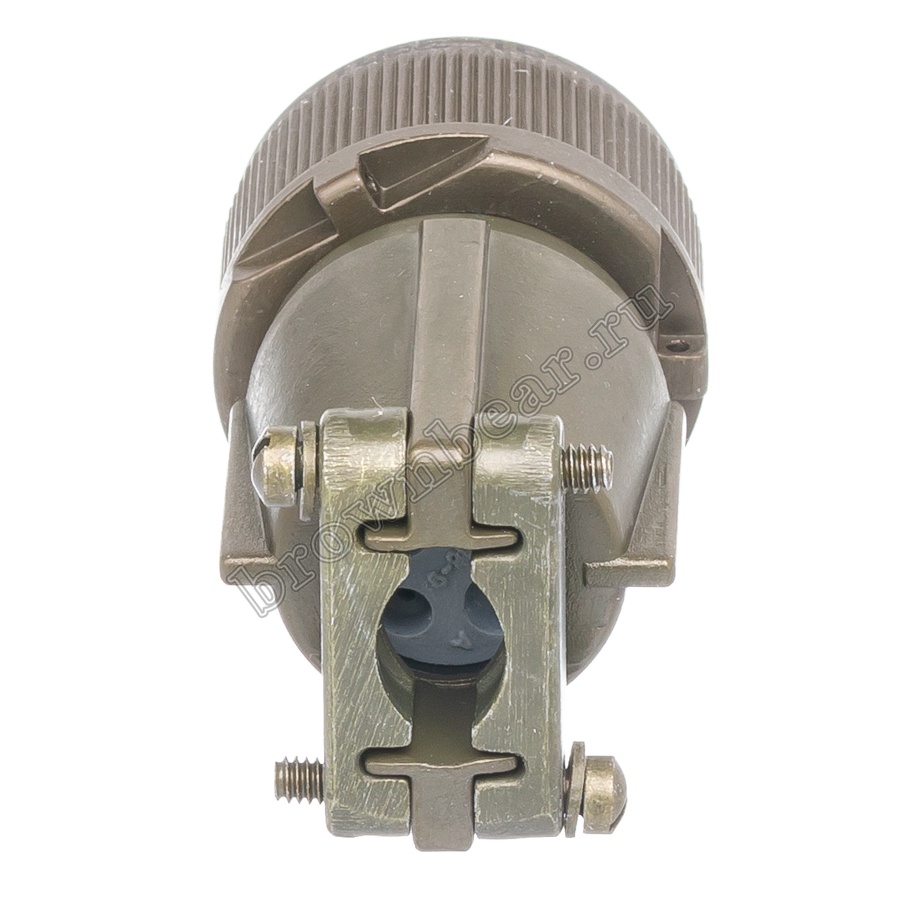

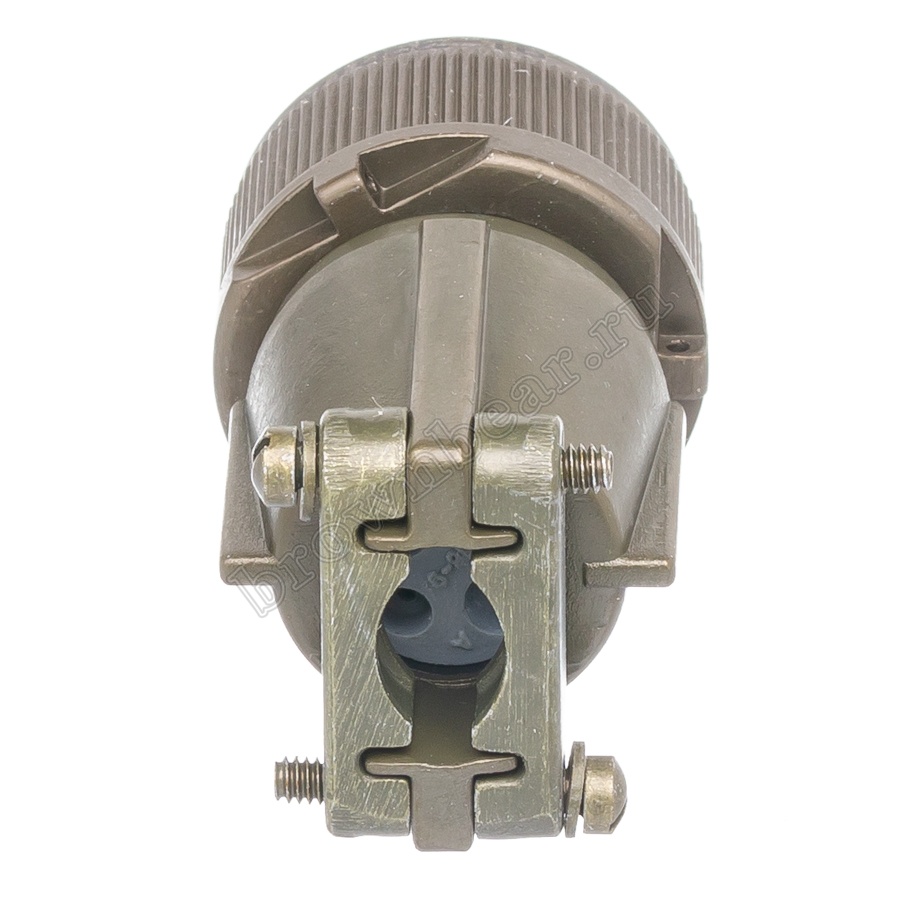

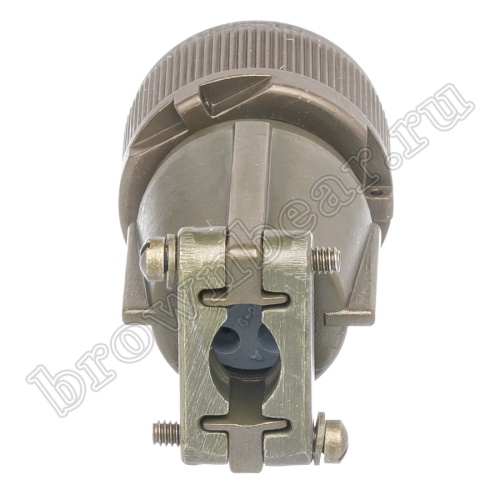

Разъём Amphenol серии MS, 4 контакта, вилка на кабель, тип 16, резьбовой MS3106E-16-9P фото 2

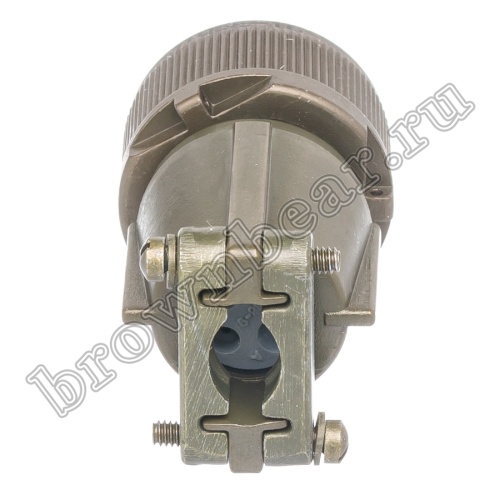

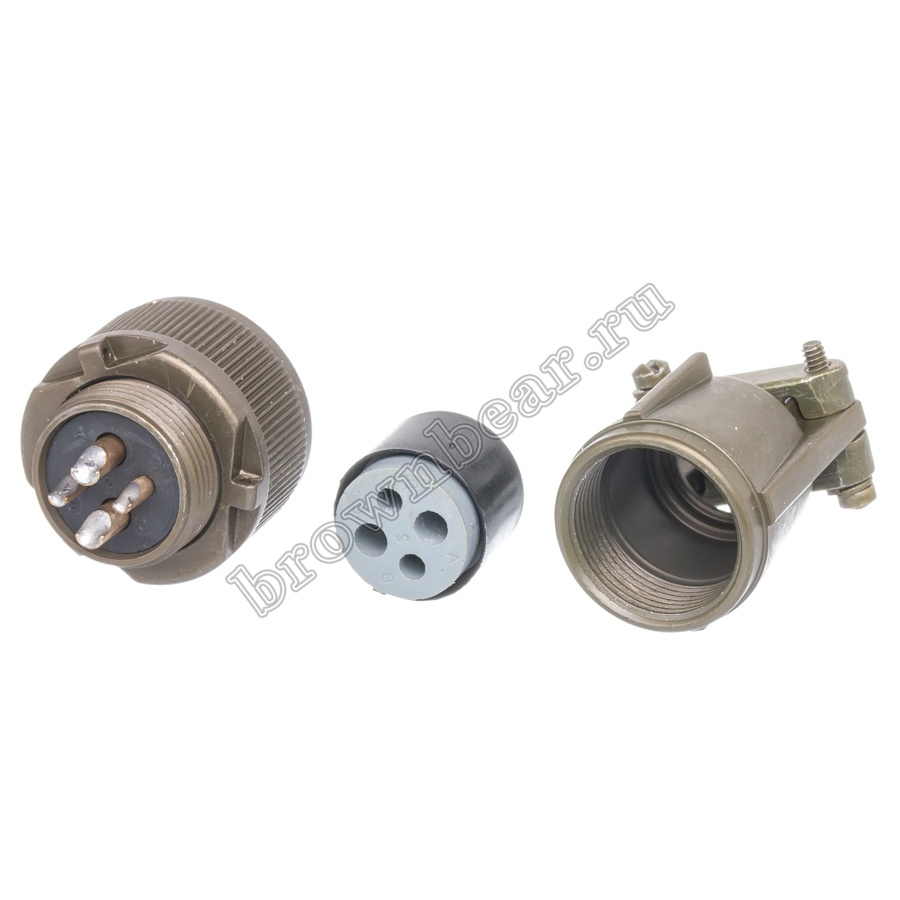

Разъём Amphenol серии MS, 4 контакта, вилка на кабель, тип 16, резьбовой MS3106E-16-9P фото 3

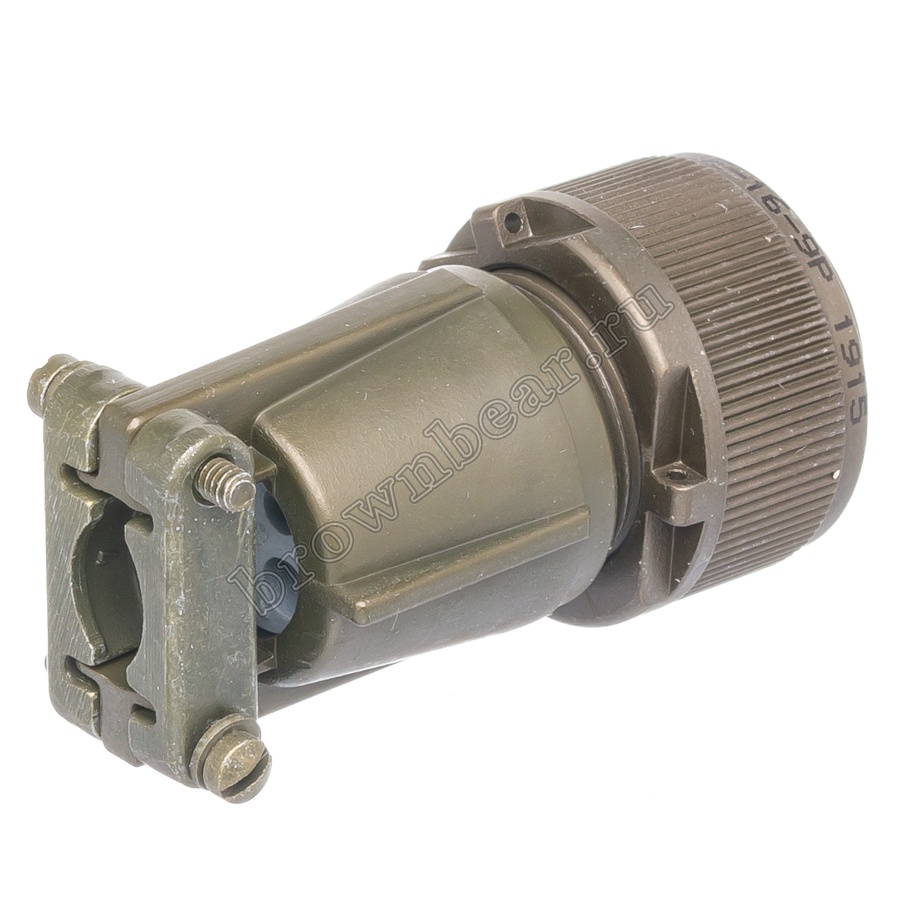

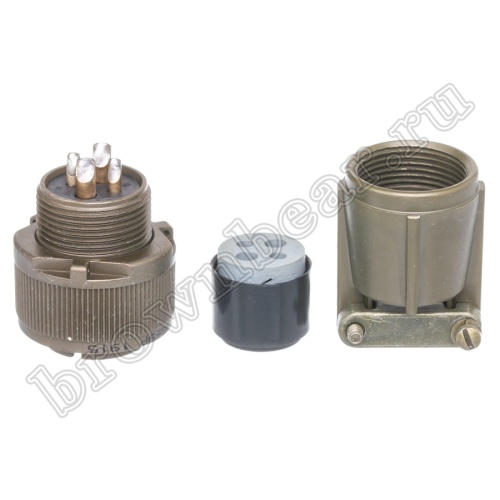

Разъём Amphenol серии MS, 4 контакта, вилка на кабель, тип 16, резьбовой MS3106E-16-9P фото 4

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Артикул товара

MS3106E-16-9P

Код

295-098

Материал контактов

латунь, покрытая серебром

Материал корпуса

цинковый сплав, кадмиевое покрытие

Материал изолятора

неопрен UL94 V-0

Тип соединения

резьбовое

Ресурс

500 циклов

Промышленный резьбовой разъём Амфенол стандарта MIL-C-5015, 4 контакта вилка, для монтажа на кабель.

Описание товара

Промышленные разъёмы Amphenol серии MS изготавливаются по стандарту MIL-C-5015 и соответствуют требованиям JSS50812, предназначены для работы в суровых климатических условиях на транспорте, в судовом оборудовании и промышленных установках. Высокая герметичность обеспечивается конструкцией разъёма, а также применением герметизирующих прокладок и втулок. Корпус разъёма изготовлен из высокопрочного цинкового сплава с кадмиевым покрытием оливкового цвета. Одношпоночная поляризация корпуса позволяет избежать ошибки при подключении ответной части. Контакты из фосфористой бронзы с серебряным покрытием снижают потери при передаче питания и управляющих сигналов.
Круглые разъемы MS выдерживают высокие механические и вибрационные нагрузки, а также до 500 циклов соединения.

Характеристики

Артикул товара	MS3106E-16-9P
Код	295-098
Разъём	MS
Тип контактов	вилка
Установка	на кабель
Тип исполнения	прямой
Материал контактов	латунь, покрытая серебром
Материал корпуса	цинковый сплав, кадмиевое покрытие
Материал изолятора	неопрен UL94 V-0
Ресурс	500 циклов
Допустимые температуры	от -55 до 125 °C
Герметичность	IP67
Вес, кг	0.11
Тип соединения	резьбовое
Артикулы изделия	MS3106E-16-9P IT3106E-16-9P DS3106E-16-9P 973106E-16-9P IT3106F-16-9P DS3106F-16-9P 973106F-16-9P
Альтернативные названия	штыревой цилиндрический резьбовой соединитель MS3106E169P Amphenol MIL-5015 MIL-C-5015 MIL-DTL-5015

Схема изделия

Тип разъема	A, дюймы	V, дюймы	L (max), мм	Q, мм	N, мм
10SL	5/8-24 UNEF	5/8-24 NEF	54.07	19.05	21.97
12S	3/4-20 UNEF	11/16-24 NEF	54.07	19.84	21.97
12	3/4-20 UNEF	11/16-24 NEF	55.90	19.84	21.97
14S	7/8-20 UNEF	3/4-20 UNEF	55.90	22.22	25.15
14	7/8-20 UNEF	3/4-20 UNEF	64.41	22.22	25.15
16S	1-20 UNEF	7/8-20 UNEF	55.90	25.40	28.45
16	1-20 UNEF	7/8-20 UNEF	64.41	25.40	28.45
18	1 1/8-18 UNEF	1-20 UNEF	65.94	28.57	30.76
20	1 1/4-18 UNEF	1 1/8-18 NS	67.41	31.75	37.29
22	1 3/8-18 UNEF	1 1/4-18 NEF	67.41	34.92	37.29
24	1 1/2-18 UNEF	1 3/8-18 NEF	73.28	38.10	44.45
28	1 3/4-18 UNS	1 5/8-18 NEF	73.28	44.45	44.45
32	2-18 UNS	1 7/8-16UN	74.75	51.75	52.22
36	2 1/4-16 UN	2 1/16-16UN	74.75	57.15	57.15
40	2 1/2-16 UN	2 5/16-16 UN	86.0	63.50	67.10
